Система охлаждения двигателя ваз классика

Конструктивные особенности

Вообще, работа стандартной системы основана на данных, которые дает датчик температуры. Схематически она состоит из следующих элементов:

• Радиатор. Там содержится охлаждающая жидкость. В зимнее время радиатор работает еще и как отопительный прибор.
• Множество шлангов отводящих и подводящих охлаждающую жидкость.
• Датчик температуры, уровня жидкости вентилятора.
• Расширительный и радиаторный бачки.
• Кожух.
• Ремень.
• Жидкостная и пусковая камеры.

Также особо стоит отметить в системе охлаждения ВАЗ 2110 еще два шланга, один подходит к дроссельному патрубку, а другой служит для отвода жидкости.

В самом дроссельном патрубке к тому же имеется жидкостный датчик, который следит за температурой и уровнем тосола. Примечательно, что в самых последних моделях двигателя десятки датчик температуры помещен в специальный литой алюминиевый корпус, а емкость расширительного бачка значительно увеличена.

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

1. Пропадает охлаждающая жидкость из системы.
2. Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
3. Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
4. Датчик на панели приборов достиг крайней красной зоны.
5. Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

• тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
• если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
• если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
• стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;

• особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.

Промываем СОД своими руками

Чтобы сделать это, нужно лишь произвести стандартную замену ОЖ. Однако вместо жидкости нужно налить в систему обычной воды. Если есть желание, то добавьте в воду присадки для промывания. Также можно воспользоваться специальным, предназначенным для промывки составом.

Затем нужно завести мотор и дать ему немного поработать. После воду необходимо слить. Вместе с водой вытечет и грязь. Эту процедуру необходимо повторять до тех пор, пока СОД полностью не очистится.

Чтобы промыть систему полностью, необходимо очистить радиатор и двигатель. Если хотите промыть радиатор, нужно начинать с очистки сот. Для этого подойдет обычная мойка высокого давления. Это эффективный способ, однако нужно все делать аккуратно.

Причины неисправности системы охлаждения ВАЗ 2110

Существует ряд причин, по которым система может перегреться или разгерметизироваться:

• Качество охлаждающей жидкости. Если ОЖ разбавлена или заменена водой – это может привести к коррозии внутренних элементов. Коррозия способна вывести из строя помпу и термостат, а также забить каналы и преградить поток.
• Качество деталей. Некачественные детали (патрубки, радиатор, термостат) могут способствовать разгерметизации системы или перегреву.
• Неисправность датчика температуры двигателя, а также проводов и реле.
• Неисправность вентилятора системы охлаждения.

В случае если из строя вышел вентилятор или электрика, можно безопасно добраться до места ремонта при условии отсутствия пробок и светофоров, но в процессе езды необходимо обязательно контролировать температуру двигателя. В остальных случаях эксплуатировать автомобиль крайне нежелательно, иначе это может привести к серьёзным неисправностям двигателя.

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

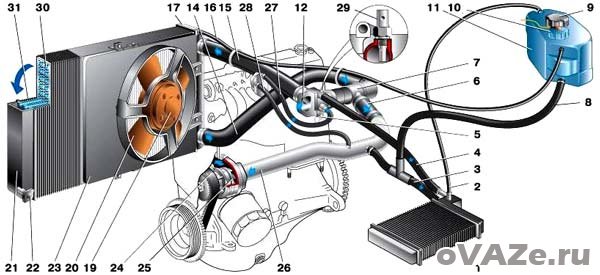

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

• 1–26 – см. Выше
• 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
• 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
• 29 – датчик температуры охлаждающей жидкости в выпускном патрубке
• 30 – трубки радиатора
• 31 – сердцевина радиатора

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Контроль температуры

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Термостат

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Расширительный бачок

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

https://youtube.com/watch?v=6xX9X3i2APY

Радиатор

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Нюансы работы системы охлаждения

Многое также зависит от используемой охлаждающей жидкости. Заливать воду, к примеру, не нужно даже в старые автомобили, лучше прикупить недорогой антифриз, проблем будет меньше. Тем не менее современные моторы требуют качественного охлаждения. Завод-изготовитель в мануале указывает рекомендуемые марки ОЖ. Желательно придерживаться этих советов и не разбавлять антифриз, если у вас не концентрат.

Современные охлаждающие жидкости имеют различный срок службы и температуру кипения. К примеру, G12 закипает позже, нежели G11, а G12++ обладает повышенным ресурсом, но и стоит он дороже. В любом случае во избежание закипания мотора рекомендуется заливать только качественную охлаждающую жидкость.

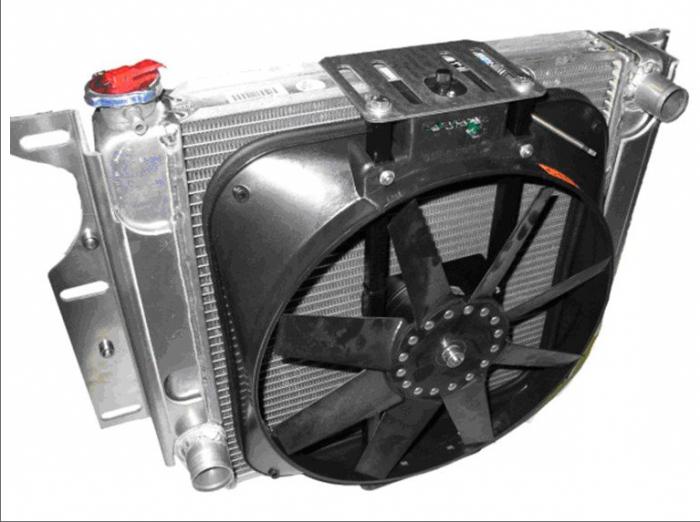

Электрический вентилятор

Речь идет о том вентиляторе, который устанавливается на радиаторе охлаждения. Он работает довольно редко. Включается только при превышении температуры на выходе радиатора. В этом месте установлен датчик, а если быть точнее, то термовыключатель. Он состоит из пластины биметалла, которая при определенном значении температуры деформируется, изменяя свою геометрию. При этом производится замыкание контактов, связанных с этой пластиной механически.

Смотреть галерею

Стоит заметить, что система охлаждения ВАЗ-2107, неисправности которой могут быть устранены достаточно быстро, все же не очень совершенна. Датчик, по словам производителя, способен коммутировать большие токи, при этом у него внушительный ресурс. Но лучше, чтобы была степень защиты – включение должно производиться при помощи электромагнитного реле, которое управляется датчиком. Так можно повысить ресурс во много раз. Кроме того, необходимо в салоне иметь кнопку, подключенную параллельно датчику. С ее помощью можно произвести принудительное включение вентилятора.

Система охлаждения моторов ВАЗ

Система охлаждения ДВС (двигатель внутреннего сгорания) функционирует за счет целенаправленного принудительного движения технического раствора по замкнутому контуру. Циркуляция автожидкости осуществляется под действием водяного насоса. При этом она, отнимая тепло у нагретых участков, обеспечивает охлаждение мотора.

Состав

В общем виде система охлаждения мотора включает в себя:

1. 1. Радиатор с основным вентилятором;
2. 2. Неразборный термостат;
3. 3. Циркуляционный (водяной) насос;
4. 4. Рубашки охлаждения блока цилиндров и головки блока;
5. 5. Бачок расширительный;
6. 6. Радиатор отопителя с электрическим вентилятором;
7. 7. Патрубки и шланги соединительные;
8. 8. Кран радиатора отопителя («печки»);
9. 9. Датчик температуры;
10. 10. Прибор контроля температуры технического раствора (входит в комбинацию приборов).

В системе охлаждения мотора с инжектором дополнительно устанавливается узел подогрева корпуса дроссельной заслонки. Это предотвращает обмерзание дроссельной заслонки в зимний период (при малых углах открытия).

Схема работы

В силовых установках ВАЗ-2107 роль охлаждающей жидкости выполняет тосол, который обладает оптимальным соотношением «цена/качество». Возможно также применение более дорогого антифриза, однако для этого необходимо предварительно тщательно промыть всю систему. Объем технической жидкости, заливаемой в систему охлаждения мотора ВАЗ-2107 составляет 9,85 л.

ВАЖНО: использование воды при охлаждении ДВС запрещено. При возникновении непредвиденных ситуаций возможно кратковременное заполнение системы водой с последующим ее промыванием

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115. 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов

Замена датчика температуры охлаждающей жидкости ВАЗ 2115

Частично сливаем охлаждающую жидкость из блока цилиндров

Отсоединяем провод от датчика температуры (для наглядности термостат снят).

Неисправности системы охлаждения ВАЗ 21099 и их причины

Неэффективная работа системы отвода тепла, следствием которой становится перегрев мотора, вызывается:

• ухудшением теплообмена;
• нарушением циркуляции ОЖ.

Недостаточное охлаждение радиатора

Плохой теплообмен связан с налётом из грязи, постепенно образующемся на внутренней стороне трубок. Происходит это по причине несвоевременной замены ОЖ, а также из-за низкого её качества. Грязь в трубопроводах уменьшает и их пропускную способность.

Забитые грязью ячейки, образованные пластинами радиатора, также

Изнутри систему можно промыть специальными средствами, без демонтажа её элементов, ячейки снятого с машины радиатора очищаются струёй воды и сжатым воздухом.

Нарушение или отсутствие циркуляции ОЖ

Самая распространённая поломка – заклинивание клапана термостата. Если это происходит, то ТОСОЛу преграждается путь к радиатору – либо полностью, либо частично, в результате чего жидкость циркулирует преимущественно по малому кругу. Вышедший из строя термостат ремонту не подлежит и заменяется новым.

Иногда проблемы возникают из-за паровоздушных пробок, которые образуются из-за подсоса воздуха в трубопроводы через неплотные соединения во время остывания мотора.

Воздух выводится через наиболее высокую точку – через шланги подогрева карбюратора или дроссельного патрубка.

И, наконец, отсутствие циркуляции может быть связано с поломкой помпы – разрушением или проворачиванием относительно вала её крыльчатки. Ремонт насоса – дело неблагодарное, поэтому он подлежит замене.

Меры профилактики

Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

• Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
• Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
• Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
• Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только. Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей. https://www.youtube.com/embed/IxmHHIiluFM

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье – «Снятие и проверка термостата ».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
