Как работает механическая коробка передач

Работа синхронизатора

Водитель чрез рычаг и кулису перемещает шток внутри коробки, который соединён с вилкой переключения. Вилка через проточку передвигает муфту синхронизатора в направлении выбранной передачи. Но ещё до того, как зубья венцов соприкоснутся, к рабочему конусу шестерни прижимается блокирующее кольцо. С одной стороны оно имеющимися выступами связано с муфтой, а с другой имеет ответную часть конуса, прижимающуюся к шестерне. Возникает значительная сила трения, чему способствует правильный выбор масла в коробке и материала для колец.

Трение замедляет скорость вращения шестерни на валу вплоть до полной остановки. После этого заострённые зубья венцов муфты и шестерни мягко и без удара войдут в зацепление. Передача включена.

Остаётся надёжно закрепить муфту в этом положении, что и обеспечит фиксатор. Они имеют различную конструкцию. Но в общем случае происходит перекос его подпружиненных сухарей и вход их в предусмотренные пазы. Пружины через шарики надёжно прижмут муфту, не давая ей двигаться в обратном направлении. В тоже время, водитель сможет выключить передачу, приложив усилие к рычагу и вилке, преодолевая усилие пружин фиксатора.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Устранять или менять на новый

При возникновении любых затруднений со сменой передач, основная часть автолюбителей, которые немного знакомы с устройством и принципом работы КПП грешат именно на синхронизатор. Как правило, это оказывается верно, хотя предварительно следует все же исключить проблемы со сцеплением, которые так же часто вызывают перебои в работе МКПП, когда система начинает функционировать с определенным запозданием, заеданием и т. д.

Если проверка нарушений не выявила, самостоятельно заподозрить неисправность синхронизатора можно по следующим признакам:

• шум, возникающий при смене скоростей, который ранее был нехарактерен, а идентификация невозможна, может говорить о искривлении блокирующего кольца или об изношенной его конической части;
• при непроизвольном выключении передач, первое, о чем следует подумать, является износ шестерни либо проблемы с выключающей муфтой;
• трудное включение любой передачи, для которого требуется совершать несколько попыток, прилагая большие усилия, практически гарантированно свидетельствует о пришедшем в негодность синхронизаторе.

Следует сразу оговориться, что ремонт синхронизатора КПП очень трудоемкий, и выполнить его самостоятельно практически нереально. Для этого требуется профессиональное оборудование, да и времени на ее придется потратить предостаточно. Куда более разумным шагом станет заменить износившийся узел на новый. Кроме того, стоит знать, что достаточно часто может наблюдаться выкрашивание зубьев шестерни — этой опасности подвержены приверженцы резких стартов с места, а также владельцы грузовых авто. Эксплуатация такой КПП недопустима.

Для чего нужен синхронизатор коробки передач

Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни.

Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей.

Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации.

Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

Состоит из следующих элементов:
1.Блокирующее кольцо
2.Ступица
3.Сухарь
4.Кольцевая пружина
5.Фрикционный конус шестерни
6.Шестерня
7.Блокирующее кольцо
8.Муфта синхронизатора
9.Сухарь

10.Шестерня

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный.

Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца.

Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

Работа синхронизатора

Схема работы синхронизатора
В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни.

На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания).

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выравнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Возможные неисправности КПП Камаза и способы их устранения

Износ механизмов — самая распространённая неисправность в КПП автомобиля Камаз. Как правило, чаще страдают подшипники и шестерни, так как постоянно находятся под нагрузкой, в движении и трутся. Ремонт в данном случае подразумевает замену этих деталей.

https://youtube.com/watch?v=jZGOcl7Q1YI

На примере коробки 152 рассмотрим, как ведёт себя проблемная коробка:

• увеличиваются шум и стуки;
• самопроизвольно вылетают передачи;
• механизм сложно включается;
• скорость блокируется в одном положении.

Появился шум

Как правило, при выжиме муфты гул пропадает. Обычно такое происходит при изношенном подшипнике основного вала. Шумит коробка практически на всех передачах, реже — на пятой. Со временем шум усиливается.

Причиной воя может стать не только КПП, но и сцепление. Поэтому после снятия коробки, перед её разборкой, желательно проверить устройство. Надо завести двигатель. Если слышно металлическое бряцанье, это либо пружины диска корзины износились, либо другая неисправность сцепления.

Не включается задняя и первая

Тяжелое включение задней и первой передачи может свидетельствовать о ведении сцепления. Другими словами, изнашивается диск, ухудшается регулировка и функционирование привода. Что касается проблем в самой коробке, то возможен износ синхронизаторов — для передней передачи. Ещё одна причина — отсутствие масла в коробке.

Выключаются (вылетают) передачи

Данная неисправность связана с механизмом переключения скоростей. Возможно, что изношены вкладыши вилок, ослаблены их фиксаторы. Нередко такое происходит при затяжной езде в горку. Машина, как правило, должна быть гружённой, и приходится включать пониженные передачи — первую или вторую. Причина, скорее всего, в изношенных синхронизаторах. Возможно, что венцы поистёрлись на зубцах, поэтому скорости и выбивает.

Своевременно меняйте трансмиссионное масло, периодически следите за работой сцепления, меньше нагружайте автомобиль! Тогда Камаз не будет бояться никаких дорог.

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу
При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще

Последовательность замены:

1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

Переключение передач в КПП без синхронизатора

На грузовых автомобилях и тракторах коробки передач имеют до 15-20 ступеней. В таких коробках передачах не применяются синхронизаторы. Профессиональные водители умеют переключать передачи довольно быстро, чтобы не создавать задержки в работе коробки передач. В целом считается, что механическая коробка передач без синхронизатора намного дольше эксплуатируются по сравнению с КПП с синхронизаторами.

В таблице ниже описан алгоритм переключения передач в КПП без синхронизатора.

Шаг Описание 1

Ожидание момента сравнения значения окружных скоростей шестеренок разных ступеней Нахождение этого момента важно, чтобы переключиться на другую передачу без рывков и стуков. 2. Быстрый переход на нейтральную передачу Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу

Такой метод называется «двойной выжим». 3. Быстрый переход на более высокую передачу Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора

Быстрый переход на нейтральную передачу Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу. Такой метод называется «двойной выжим». 3. Быстрый переход на более высокую передачу Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора.

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

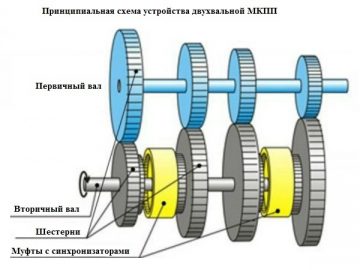

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

• Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
• Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
• Муфта выравнивает обороты вала и используемой шестерни.
• Муфта входит в зацепление с шестерней КПП.
• Вращательный момент передается от первичного на вторичный вал трансмиссии.
• Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

1. Обойма синхронизатора или ступица с тремя фиксаторами;
2. Две кольцевых пружины;
3. Два фрикционных конусных кольца;
4. Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Когда появились первые коробки передач

Точного ответа на этот вопрос не существует. Принято считать, что первые коробки передач, на которых стоял синхронизатор КПП появились в конце 40-х или начале 50-х годов. Кто утверждает, что это произошло в Советском союзе, другие же говорят, что родоначальником этого новшества была компания Porsche. Как бы там ни было, но благодаря появлению синхронизатора, включая его принцип работы, было заложено основания для увеличения количества скоростей в КПП. Уже в восьмидесятых годах на ВАЗ пятиступенчатая коробка передач становится нормой того времени, а в 2012 году та же компания Porsche объявляет о выходе семиступенчатой коробки передач с синхронизатором КПП.

Материалы, из которых изготавливают синхронизирующее устройство

Сталь или латунь — два самых распространённых материала, которые используют для изготовления синхронизаторов на ВАЗ. Иногда, чаще всего в высоко бюджетных иномарках или спортивных трансмиссиях, встречаются синхронизирующие устройства, покрытые напылением карбона. Это позволяет выдерживать более высокие температуры и снизить уровень шума, при контакте с шестерней, которые являются следствием работы высокооборотистых двигателей спортивных моделей.

Фрикционные кольца также изготавливают из стали методом штамповки, например, для ВАЗ, или на более дорогих КПП, выковывая их. Как и в случае с синхронизатором, фрикционные кольца покрываются защитным слоем из цветных металлов. Например, меди или молибдена.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

• шумы при работе КПП;
• переключение передачи, которое требует дополнительных усилий;
• автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

https://youtube.com/watch?v=iBl8CsVtGeg%2520

Осмотр и последующий ремонт синхронизатора

Снятие синхронизатора предусматривает снятие самой коробки передач. Это тяжелая и довольно грязная работа, так что подготовьте перчатки и ветошь. Раз уж придется снять агрегат, то стоит провести очистные работы. Вот как осуществляется снятие синхронизатора КП:

1. Демонтируйте коробку передач;
2. Снимите кронштейн троса сцепления (открутив болты и сняв крышку);
3. Выкрутите болт крепления вилки;
4. Переместите муфту синхронизатора вниз;
5. Выкрутите гайки крепления первичного и вторичного валов;
6. Приподнимите шестерню у передачи, вилку и сними синхронизатор.

Заметьте, что алгоритм может несколько отличаться в зависимости от того, какая модель коробки передач установлена на вашем автомобиле. Здесь стоит обратиться к мануалам и поискать информацию на тематических форумах. С такой работой проще всего справиться в паре, а не одному. Как только коробка передач демонтирована и вы смогли снять синхронизатор, стоит начать его осмотр и обслуживание. Вот что надо сделать:

Отметить положение муфты маркером или мелком относительно ступицы, после чего аккуратно снять муфту;
Извлеченные детали промыть в керосине;
Осмотреть ступицу, муфту, шлицы. На деталях не должно быть заусенцев и сколов

Также уделите внимание каждому из сухарей и пружин;
Заменить дефектные детали новыми. Отдельные компоненты синхронизатора редко бывают в продаже, зато их можно найти у разборщиков

Каждую деталь стоит смазать моторным маслом;
Собрать синхронизатор, учитывая положения метки. Если все совпадет, то проточки на его муфте сразу сойдутся с пазами ступицы. Сухари с шариками лучше вставлять с помощью отвертки;
Установить синхронизатор и собрать коробку передач.

Как видите, работа довольно сложная – необходимо запомнить расположение каждого элемента синхронизатора, а для верности даже проставить отметки мелом или же маркером. Будьте предельно внимательны. Так как восстановление изношенного синхронизатора требует навыка и специальных инструментов, мы не советуем пытаться проводить дефектовку самостоятельно. Что касается не слишком сильно изношенного механизма, то он нуждается лишь в замене отдельных комплектующих, очистке и нанесении смазки. В остальном, он не нуждается в специфическом обслуживании. Многие мастера относят этот механизм к условно неремонтопригодным, советуя сразу же производить замену при возникновении проблем с коробкой передач.

Устройство механизма

Устройство и описание элементов синхронизатора механической КПП:

• Ступица. Посредством шлицов соединена с муфтой, обеспечивающей включение второй и третьей передачи.
• Сухари. Расположены в специальных пазах ступицы, которые проточены под углом. Для того, чтобы сухари плотно сидели в пазах, на муфте предусмотрены пружины, фиксирующие их в пазах.
• Кольца. Выполнены из бронзы и свободно вращаются при переключении, но при этом соединены с сухарями.
• Шестерня второй передачи.
• Шестерня третьей передачи.

Синхронизаторы коробки передач срабатывают при переключении на вторую или третью передачу (на которой расход топлива самый большой). Сцепка ступицы и шестерни достигается за счёт зубьев, расположенных на внешней стороне медных колец.

Медные кольца необходимы, так как они позволяют блокироваться муфте до полной синхронизации скоростей вращения вала и шестерни. Кольца выполнены в форме конуса, это способствует более надёжной сцепке с шестерней.

Синхронизаторы КПП могут быть следующих типов:

• Двухконусные. Применяются наиболее часто, имеют стандартные конструктивные особенности, описанные выше.
• Трёхконусные. Дополнительные элементы обеспечивают больше площадей для трения, достигается данный эффект установкой промежуточного кольца, работа которого в правильном распределении скоростей между валом и шестерней.

Поиск нового синхронизатора

Так как синхронизатор собирается под конкретную коробку передач, нет оснований думать, что механизм с одного автомобиля можно установить на коробку другого авто. Конечно, принцип действия этих двух механизмов будет одинаковым, но, например, их геометрия может быть разной. Правильнее всего будет подбирать запчасть по:

• VIN-коду транспорта;
• Коду уже установленного синхронизатора;
• Параметрам транспорта и его коробки передач.

• Onnuri (Южная Корея);
• Transporterparts (Франция);
• KAP (Южная Корея);
• Omix-ADA (США).

Также комплектующие синхронизатора можно найти в каталогах крупных европейских упаковщиков. Качество данных запчастей, как отмечают автолюбители, не всегда высоко. А вот запчасти от южнокорейских фирм, напротив, радуют как ценой, так и качеством исполнения. Что касается синхронизаторов в сборе, то их можно найти только под именами автоконцернов, т.е. оригиналы. При желании на покупке механизма можно сэкономить, подобрав вариант на авторазборке. Если вы заинтересованы в покупке запчасти с максимально большим эксплуатационным ресурсом, брать лучше новый оригинал.

Признаки износа механизма

На поломку синхронизатора может указывать несколько вещей, причем, на первый взгляд, они могут указывать и на поломку другого элемента коробки передач. Этим могут воспользоваться недобросовестные мастера, настаивающее на капитальном и дорогостоящем ремонте всей коробки передач. Автолюбитель должен уметь различать признаки поломки синхронизатора с теми признаками, которые указывают на неисправность других элементов трансмиссии

И вот на что нужно обращать внимание:

• Произвольное выключение какой-либо из передач;
• Резкий шум в момент переключения скорости;
• Затрудненное включение передачи;
• Нечеткое включение передачи или невозможность ее включения.

Чаще всего автолюбители жалуются на шум, возникающий при работе коробки передач. В большинстве случаев он вызвать износом конуса или искривлением блокирующего кольца. Более серьезная проблема – самопроизвольное выключение передачи. Здесь проблема может связана как с муфтой, так и критическим износом шестерни. Если передачу попросту сложно включить без приложения серьезного усилия, можно смело диагностировать поломку синхронизатора. Механизм можно отремонтировать, однако практика успела показать, что установка нового синхронизатора предпочтительнее, чем ремонт старого. Впрочем, автолюбитель может оттянуть выход из строя уже установленного механизма. Для этого нужно:

1. Минимизировать число резких стартов;
2. Отказаться от агрессивного стиля вождения;
3. Своевременно менять трансмиссионное масло;
4. Выжимать сцеплением полностью перед тем, как переключить передачу;
5. Вовремя проходить техобслуживание.

В идеале, синхронизатор служит столько же, сколько и вся коробка передач. Это несложное механическое устройство, в котором практически нечему ломаться. Конечно, со временем металл стареет и теряет свои свойства, однако синхронизаторы даже довольно старых автомобилей могут исправно выполнять свои задачи даже в самых жестких условиях. При желании автолюбитель все равно может снять деталь, произвести осмотр и мелкий ремонт механизма. Давайте узнаем, что для этого нужно.

Чем вызвана необходимость применения синхронизатора

Суть работы механической коробки состоит в обеспечении жёсткой связи шестерни, исходно свободно вращающейся на валу, с выполненными на нём шлицами в момент включения очередной передачи. Но сама природа зубчатого зацепления требует относительной неподвижности зубьев, входящих в связь. Иначе возможна серия жёстких ударов, вызывающих шум, рывки и повреждение деталей из-за пиковых ударных нагрузок.

Для безударного включения, а также обеспечения надёжности работы при знакопеременных нагрузках необходимо соблюсти ряд условий:

• относительная скорость перемещения зубьев должна быть сведена к нулю, то есть в данном случае шестерню необходимо остановить относительно вала;
• входную часть зубьев надо выполнить с заострениями, поскольку есть вероятность точного попадания зуба на зуб, что не даст переключиться;
• необходим фиксатор, то есть устройство, вызывающее сопротивление при попытке выхода из зацепления за счёт вибрации или продольной составляющей передаваемого усилия.

Ранее водителю приходилось заниматься самостоятельным выравниванием скоростей шестерён, что требовало умения переключаться с двойным выжимом сцепления и промежуточной перегазовкой. Это вызывало необходимость немалого навыка и затрат времени на переход по передачам вниз. Сейчас часть проблем снимает наличие синхронизатора, хотя перегазовки иногда используются, например, в спорте и на мощных автомобилях.
