Карбюратор: устройство и принцип работы

Впускная система карбюраторного двигателя

1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.

Диффузор (короткий патрубок, суженный внутри) увеличивает скорость воздушного потока в центре смесительной камеры, чем достигается увеличение разряжения у носика распылителя.

Дроссельная заслонка регулирует количество горючей смеси, подаваемой в цилиндры двигателя, уменьшая или увеличивая проходное сечение смесительной камеры.

Простейший карбюратор работает следующим образом. При такте впуска, из-за создаваемого поршнем разрежения, воздух через воздушный патрубок поступает в диффузор. В диффузоре скорость воздуха, а следовательно, и разряжение увеличиваются. Под действием перепада давлений между поплавковой камерой и диффузором топливо через жиклер распылителя поступает в диффузор, подхватывается потоком воздуха, распыляется и испаряется, образуя топливовоздушную смесь. Из смесительной камеры горючая смесь по впускному трубопроводу поступает в цилиндры двигателя. По мере открытия дроссельной заслонки скорость потока воздуха и разряжение в диффузоре возрастают, что увеличивает расход топлива. Однако необходимого повышения расхода топлива не происходит, горючая смесь обогащается. При работе двигателя на различных режимах простейший карбюратор не может обеспечить горючую смесь постоянного состава.

Как выставить идеальные параметры своими руками

Для качественной регулировки карбюратора нужны базовые приспособления, которые есть в распоряжении каждого автовладельцы. Чтобы исключить поступление избыточного количества топливовоздушной смеси, стоит правильно отрегулировать поплавок в резервуаре. Действие легко выполнить по простому шаблону, но эксперты не рекомендуют прибегать к такому методу, поскольку характеристики прокладок в карбюраторных узлах часто отличаются.

Некоторые автомобилисты часто используют вместо штатных прокладок более качественные изделия. Проверка оборудования выполняется следующим образом:

• закрутить винт качества до конца рукой;
• далее его стоит выкрутить обратно на 5 оборотов;
• после запуска двигателя нужно убрать подсос и довести с помощью винта количества смеси значение оборотов до 750 об/минуту;
• работая с винтом качества, довести обороты до максимума, а затем винтом количества уменьшить их до 800 об/минуту.

Нельзя забывать, что самостоятельная регулировка карбюратора не только решает проблему плавающих оборотов, но и положительно сказывается на потреблении топлива мотором на холостом ходу при стабильных оборотах.

Иногда у новичков случаются такие проблемы, что при вращении винтов качества и количества силовой агрегат никак не реагирует на это. Подобное происходит, если из отверстия холостого хода движется большая струя топлива, и элементы не способны это поменять.

Проблема появляется при недостаточно качественном закрытии клапана или деформировании жиклера. Иногда при замене последнего элемента автовладельцы ошибочно выбирают несоответствующий диаметр, либо недостаточно хорошо закручивают заглушку.

Необходимо тщательно осмотреть все детали карбюратора, чтобы исключить неприятности в будущем. Выполняя чистку жиклеры, не стоит использовать составы с абразивными частицами.

В случае повреждения электромагнитного клапана нужно выкрутить его и оценить на предмет наличия деформаций. Посадочное место тоже подвергается деформированию. А если произошел срыв резьбы, нужно поменять крышку карбюратора. При отсутствии механических повреждений достаточно смазать уплотнительное кольцо перед тем, как выкрутить жиклер.

Проверить, нужно ли регулировать карбюратор, достаточно просто. Для этого следует оценить реакцию двигателя на нажатие педали акселератора. Агрегат, который получает сбалансированную топливную смесь, отзывается на действия педали мгновенно. Если узел настроен корректно, обороты будут плавными на холостом ходу. Любые провалы и рывки являются признаком каких-либо нарушений.

Если агрегат работает ровно на холостом ходу, но при повышении оборотов демонстрирует нестабильную работу, следует подкрутить винт качества и обогатить топливовоздушную смесь.

Если машина реагирует на нажатия на педаль газа с опозданием, значит, есть проблемы с ускорительным насосом – можно поменять его носик или заменить всю деталь. При повреждениях носика топливо чрезмерно сильно обогащается, но дефект можно устранить заменой носика. Если планируется монтаж носика другого диаметра, потребуется подобрать совместимый жиклер.

Винт качества определяет интенсивность выбросов CO в окружающую среду. Если вы предпочитаете агрессивный стиль вождения, то перед плановым прохождением техосмотра нужно закрутить винт качества, чтобы снизить выбросы и получить положительный результат после ТО. Далее можно вернуть винт в предыдущее положение.

Заключение

Регулировка карбюратора – достаточно кропотливый и сложный процесс. Для полного решения проблем с настройкой работы силового агрегата может потребоваться несколько недель. Поэтому следует тщательно прислушиваться к функционированию агрегата и вовремя реагировать на любые сбои в его работе.

Во время промывки не стоит прибегать к применению безымянных средств от неизвестных производителей. Также следует ответственно подходить к выбору топлива на автозаправочных станциях, т.к. от этого зависит бесперебойная и правильная работа всех узлов транспортного средства.

Видео о настройке карбюратора:

Холостой ход

Эта система призвана сделать работу по силовой установке на минимальных оборотах, в момент, когда дроссельная заслонка находится в закрытом состоянии.

Это система канальцев, сквозь которые проходит поток воздуха и вместе с топливом заливается под дроссельную заслонку. В этом случае, смесительная камера не используется, поскольку режим холостого хода производит достаточное количество смеси и наполняет впускной коллектор минуя её. Также эта система имеет дополнительный элемент в виде переходного канала, который должен поддерживать бесперебойную работу во время переключения режимов от холостого хода на средние передачи.

Данная система выполняет функцию по снабжению мотора горючим в тот момент, пока дозирующая система не активна. Именно по этой причине возможна силовая работа установки при пониженных оборотах. При помощи винтов регулировки происходит коррекция пропорциональных составляющих топлива и кислорода на холостых оборотах. В новых моделях автомобилей, чьи производители озабочены экологическим состоянием региона, и следят за уровнем загрязненности выхлопных газов снабжают систему опломбированным винтом регулировки. Не является правдивым утверждение, что подобное изменение смесительного состава вызывает изменение выхлопов при всех возможных вариациях.

Зачем нужны чистка и регулировка карбюратора

Заводские настройки карбюраторов Солекс/Озон рассчитаны на определенное качество топлива и усреднённую манеру езды водителя, и производятся на конкретном двигателе. И если автомобиль эксплуатируется в соответствии с инструкциями производителя и на качественном топливе, то регулировки карбюратора можно избегать достаточно длительное время.

При этом параметры содержания вредных веществ в выхлопных газах нужно проверять на техническом осмотре с периодичностью от двух лет (если машина не старше 7 лет) до одного года (что для автомобилей с карбюраторным двигателем более вероятно).

Процесс регулировки карбюратора осуществляется двумя винтами и вполне может быть выполнен самостоятельно (во всяком случае, на исправно работающем карбюраторе). Рекомендуем посмотреть видео в конце статьи.

Операции здесь простые: последовательным закручиванием винтов качества и количества добиваются устойчивой и плавной работы двигателя в диапазоне 800-900 об/мин (для зимнего времени рекомендуется диапазон 900-1000 об/мин).

При самостоятельной регулировке карбюратора необходимо помнить, что она производится на прогретом двигателе.

Иное дело, когда проявляются неисправности, которые могут быть связаны с работой карбюратора. Чаще всего это перелив бензина в поплавковой камере и неустойчивые обороты на холостом ходу. В первом случае необходима регулировка положения поплавка (соответственно игольчатого клапана) либо замена деталей камеры, а во втором чаще всего виноват не карбюратор, а «заедание» троса «газа», которое необходимо устранить.

Иногда неисправности карбюратора могут проявляться в провалах и рывках при езде или вялом наборе мощности. Однако схожие симптомы могут происходить и из-за неисправностей системы зажигания или топливоподачи, поэтому прежде чем разбирать карбюратор необходимо убедиться в исправности этих систем.

Качество топлива также может значительно влиять на работоспособность карбюратора, поэтому необходимо периодически (хотя бы раз в 50 тыс. км, а при заведомо плохом топливе чаще) чистить его от загрязнений и отложений. Средств для очистки сейчас достаточно много, следует только помнить, что наиболее агрессивные из них могут причинить вред неметаллическим деталям (например, материалу диафрагм).

Во избежание попадания внутрь карбюратора тканевых остатков удаление старого топлива обычно производят резиновой грушей.

Для очистки жиклёров обычно будет достаточно продуть их сжатым воздухом, и только в запущенных случаях может понадобиться прочистка с помощью мягкой медной проволоки.

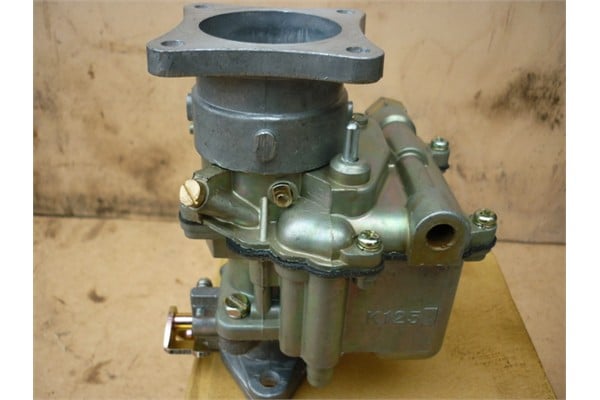

Устройство и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Простейший поплавковый карбюратор состоит из двух камер:

1. поплавковой камеры;
2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри устройства имеется поплавковая камера с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Видео: Устройство карбюратора

//www.youtube.com/embed/SaycSxTsfyE

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена топливным жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре двигателя поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Для чего нужен карбюратор

Карбюратор необходим для формирования воздушно-топливной смеси. В автомобилях используется бензин – жидкое топливо, которое не воспламеняется должным образом от искрового зажигания. Если система подачи топлива оснащена карбюратором (а в современных моделях – инжектором), в цилиндры мотора попадает мелкодисперсная топливно-воздушная смесь, которая легко воспламеняется от искры.

Появление карбюраторов в конце XIX века позволило использовать жидкое топливо в автомобилях, мотоциклах и другой транспортной технике.  Отчасти это определило дальнейшее развитие автомобильной отрасли и идеи «машина в каждый дом». Спустя век карбюраторы были вытеснены более надёжными и удобными инжекторными системами.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат. В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС. Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Ограничитель максимального числа оборотов

Работа двигателя с числом оборотов коленчатого вала свыше максимально допустимых приводит к перерасходу горючего и усиленному износу трущихся деталей двигателя. Во избежание этого двигатели автомобилей часто снабжаются пневматическими ограничителями числа оборотов.

Дроссельная заслонка 4 имеет фигурную форму со скошенной плоскостью левой половины, а ее ось на 1,5—2 мм смещена относительно оси смесительной камеры.

К заслонке присоединена пружина 9, которая стремится удерживать заслонку в открытом положении.

При работе двигателя воздушный поток действует на дроссельную заслонку и, так как верхняя плоскость ее левой половины скошена, а ось смещена вправо, стремится прикрыть заслонку.

Когда число оборотов коленчатого вала становится больше допустимого, давление воздушного потока на левую часть заслонки настолько возрастает, что заслонка, преодолевая сопротивление пружины, прикрывается, в цилиндры подается меньшее количество горючей смеси и обороты коленчатого вала двигателя уменьшаются.

Ограничитель числа оборотов действует независимо от педали управления дроссельной заслонкой. При отпущенной педали дроссельная заслонка прикрыта под действием возвратной пружины педали, которая значительно сильнее пружины ограничителя числа оборотов.

При нажатии на педаль дроссельная заслонка освобождается от действия возвратной пружины педали и открывается вследствие натяжения своей пружины.

Изменяя натяжение пружины 9 вращением регулировочной гайки 2, можно отрегулировать максимальное число оборотов вала двигателя.

Рассмотрим устройство и работу карбюраторов, установленных на двигателях некоторых отечественных автомобилей.

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» — тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

1. Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
2. Кладем плоскость поплавковой камеры на ровную поверхность.
3. Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.

При этом могут наблюдаться один или несколько признаков:

• существенно выросший расход топлива;
• двигатель не запускается «на холодную»;
• потеря динамики;
• «троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

Источник

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

ЧТО ЕЩЕ ВХОДИТ В КОНСТРУКЦИЮ?

Но это упрощенная схема карбюратора. На деле же все значительно сложнее, ведь двигатель во время эксплуатации работает в разных режимах, при этом для каждого из них необходима смесь соответствующего состава.

Поэтому современный карбюратор поплавкового типа имеет сложную конструкцию со значительным количеством каналов, вспомогательных систем и дополнительного оборудования. Все это позволяет карбюратору обеспечивать смесеобразование на любых режимах работы.

Поэтому в конструкции карбюратора, помимо двух камер, имеется:

• система пуска;
• главная дозирующая система;
• система холостого хода;
• насос ускорительный;
• экономайзер;
• эконостат;

Каждая из этих составляющих имеет свое назначение и обеспечивают подачу оптимальной по количеству и качеству смеси на любых режимах функционирования силового агрегата.

1. СИСТЕМА ПУСКА

Система пуска обеспечивает подачу обогащенной смеси в цилиндры во время запуска мотора. Основным элементом этой системы является воздушная заслонка. В отечественных карбюраторах она имеет ручное управление (рукоятка подсоса, выведенная в салон). В зарубежных аналогах часто встречается автоматическая система пуска, которая самостоятельно регулирует степень открытия воздушной заслонки.

При этом система пуска конструктивно сделана так, чтобы предотвратить подачу переобогащенной смеси в цилиндры сразу после пуска мотора. Для этого привод заслонки сделан так, чтобы она имела возможность самостоятельно приоткрываться, обеспечивая обеднение смеси. К тому же она связана посредством системы тяг с дроссельной заслонкой, что позволяет карбюратору во время запуска и прогрева регулировать степень открытия этих заслонок.

2. ГЛАВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА

Главная система дозировки обеспечивает основную подачу смеси в цилиндр при всех режимах работы мотора. Единственное, она не задействуется при работе двигателя на холостом ходу. Основная ее задача – подача необходимого количества смеси (несколько обедненной) в цилиндры.

Для того, чтобы исключить переобогащение смеси в переходных режимах эта система осуществляет компенсацию недостающего количества воздуха путем подачи из распылителя не чистого бензина, а эмульсии, в которую уже подмешана часть воздуха.

Для этого на большинстве карбюраторов топливо, перед попаданием в распылитель, проходит через специально проделанные эмульсионные колодца, где и осуществляется предварительное смешивание.

3. СИСТЕМА ХХ

Система холостого хода обеспечивает устойчивую работу силовой установки на малых оборотах, когда дроссельная заслонка полностью закрыта. Представляет она собой систему каналов по которым подается воздух и топливо под дроссельную заслонку.

То есть, смесительная камера при таком режиме не задействуется, поскольку система ХХ изготавливает необходимое количество смеси и подает во впускной коллектор в обход ее. Дополнительно эта система включает в себя еще один канал – переходной, в задачу которого входит обеспечение поддержания стабильной работы мотора во время смены режима от ХХ до средних оборотов.

4. УСКОРИТЕЛЬНЫЙ НАСОС

Ускорительный насос обеспечивает подачу необходимого количества смеси при резком ускорении, когда главная дозирующая система не успевает обеспечить это, поскольку она обеспечивает нормальную подачу только при плавном открытии дросселя.

В задачу этого насоса входит кратковременное обогащение смеси, что позволяет избежать «провала» при ускорении. Для этого имеется специальный канал, перекрытый шариковыми клапанами и оснащенный мембраной, привод которой осуществляется от дросселя.

При резком нажатии на акселератор, шарики приоткрывают канал, а мембрана выдавливает порцию эмульсии в специальный распылитель, установленный перед диффузором.

ЭКОНОМАЙЗЕР И ЭКОНОСТАТ

Экономайзер обеспечивает максимальный выход мощности от мотора, когда это необходимо. Достигается это подачей обогащенной смеси за счет подачи дополнительной порции эмульсии в основной распылитель в обход главной системы дозировки.

Эконостат позволяет двигателю выдавать максимальную мощность при высоких оборотах. Для этого данный элемент обеспечивает подачу и бензина непосредственно из поплавковой полости и распыление его перед диффузором.

Это основные элементы и системы карбюратора. Также в его конструкции используется поплавковая камера сбалансированного типа. Чтобы бензин в ней поддерживался на заданном уровне, в камере не должно образовываться разрежение и для этого ее соединяют с атмосферой. Сбалансированная же камера подразумевает объединение ее с горловиной карбюратора, что предотвращает попадание в нее загрязняющих веществ вместе с воздухом.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
