Не поставил регулировочные шайбы

Ваз 2108 -99

ВАЗ 2109-08 клапана проверка размеры

Прочитано:8764

Осмотр и дефектовка частей Примечания Параметры пружин клапанов для определения их упругости. Наружная пружина: высота в свободном состоянии 45,2 мм высота под нагрузкой 26,0+1,7 кгс 33,7 мм высота под нагрузкой 46,2+2,4 кгс 24,7 мм Внутренняя пружина: высота в свободном состоянии 34,1 мм высота под нагрузкой 9,0+0,8 кгс 29,7 мм высота под нагрузкой 27,5+1,5 кгс 20,7 мм. а – седло впускного клапана б – седло выпускного клапана I – новость седло Ii — седло дальше ремонта Величина зазоров между клапаном и направляющей втулкой, мм: номинальный промежуток для впускных клапанов 0,022-0,055 номинальный промежуток для выпускных клапанов 0,029-0,062 предельно допустимый промежуток для впускных и выпускных клапанов 0,3 Если промежуток меньше предельно допустимого, попробуйте заменить клапан. Если промежуток преувеличивает предельно допустимый, подмените направляющую втулку.порядо. Осуществления 1. Вымойте части головки блока в бензине, протрите и просушите их. 2. Очистите камеры сгорания от нагара. Исследуйте головку. Если на ней есть трещины или последствия прогара в камерах сгорания, подмените головку. 3. Измерьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого установите металлическую линейку ребром на плоскость головки по центру вдоль, а далее по диагоналям и замерьте щупом промежуток между плоскостью головки и линейкой. Подмените головку, если промежуток превысит 0,1 мм. 4. Очистите нагар с клапанов. Это можно исполнять подходящим металлическим приспособлением. 6. Дефекты рабочей фаски клапанов, которые невозможно вывести притиркой, можно прошлифофать на особом станке. При шлифовке стоит выдержать размеры, заданные на рисунке. В скобках даны отличающиеся размеры для двигателя Ваз-21083 (см. примечания).. 5. Исследуйте клапаны. Подмените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске, трещины, деформация вала клапана, коробление тарелки клапана, последствия прогара. Неглубокие риски и царапины на рабочей фаске можно убрать притиркой клапанов. 7. Измерьте положение пружин клапанов. Искревленные, поломанные или имеющие трещины пружины подмените. Измерьте упругость пружин. Для этого проверьте высоту пружин в свободном состоянии, а далее под двумя различными нагрузками. Если пружина не соответсвует требуемым параметрам, подмените ее (см. примечания).

Регулировка зазоров клапанов на двигателе ВАЗ 2108: порядок действий

блокОпределенное заводом-изготовителем номинальное значение «теплового компенсатора» на холодном двигателе для впускных клапанов составляет 0,2 мм, выпускных – 0,35 мм. Оговорены и допускаемые отклонения от номинала – по 0,05 мм в обе стороны. Наглядный пример: при регулировке впускного клапана щуп 0,15 входит беспрепятственно, 0,2 – с небольшим натягом, а 0,25 – вовсе не входит. Проверка и подналадка клапанного механизма производится попарно в 4 подхода. Каждый подход выполняется при различном положении распредвала. Перед первым подходом следует совместить метки на шкиве распределительного вала и кожухе ремня ГРМ, провернув шкив накидным гаечным ключом по часовой стрелке. Процедура проверки действительного зазора на примере первого подхода выглядит следующим образом:

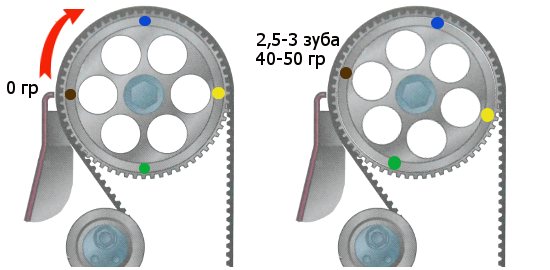

• провернуть распредвал на 40-50 градусов по часовой стрелке (2-3 зуба);
• снять действительные величины зазоров у 1 (выпускной) и 3 (впускной) клапанов с помощью щупов (счет ведется от ремня ГРМ).

Этапы проверки зазоров в оставшихся парах клапанов ВАЗ 2108 производятся при повороте распредвала с интервалом 180 градусов:

• 220-230: 5 (впускной), 2 (выпускной);
• 400-410: 8 (впускной), 6 (выпускной);
• 580-590: 4 (впускной), 7 (выпускной).

Процесс регулировки клапанов производится при наличии недопустимых отклонений от нормы. Последовательность действий такова:

• установить приспособление для регулировки на шпильки корпусов подшипников, расположенные по торцам;
• ввести изогнутый рычаг между одним из исследуемых толкателей клапанов и кулачком (ручка приспособления должна быть обращена к переднему бамперу автомобиля);
• нажимая на ручку утопить толкатель и установить между краем торца толкателя и распредвалом фиксатор, предотвращающий возврат детали в исходное положение;
• вывести рычаг приспособления и передвинуть его в сторону;
• извлечь с помощью пинцета шайбу;
• установить новую шайбу вычисленной толщины маркировкой вниз;
• убрать фиксатор;
• замерить полученный зазор.

Подбор новой шайбы производится из таких соображений:

• определяется толщина снятой шайбы (если надпись стерта, операция осуществляется с применением микрометра);
• вычисляется необходимая толщина исходя из произведенного ранее замера в формате: размер новой шайбы = толщина старой детали + (замеренный – номинальный зазоры).

Артикул: 2108-1007056-*2.50 , артикулы доп.: 2108-1007056

Код для заказа: 102140

• С этим товаром покупают
• показать еще

Легковые автомобили / ВАЗ / ВАЗ-21091 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/mehanizm_gazoraspredelitelnyiy-81/#part32142″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Для этого товара еще нет обзоров.

Сегодня в очередной статье серии ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» речь пойдёт о последних разработках Волжского автомобильного завода: Ладе Гранте и Ладе Ларгус. Расскажем об истории создания этих моделей, а также об их характерных неисправностях.

ВАЗ 2109 карбюратор зазор клапанов

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе. На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

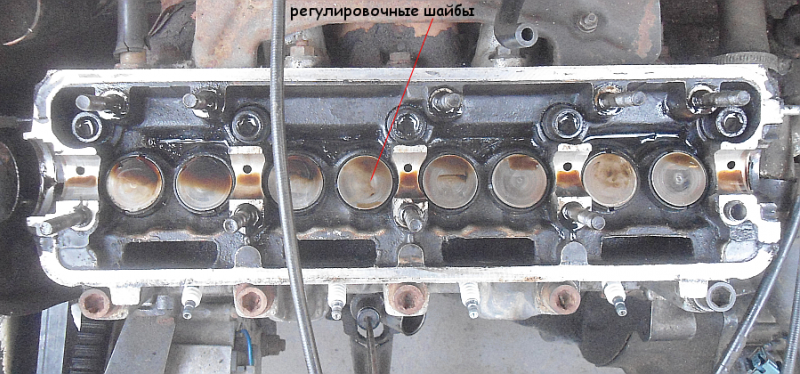

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

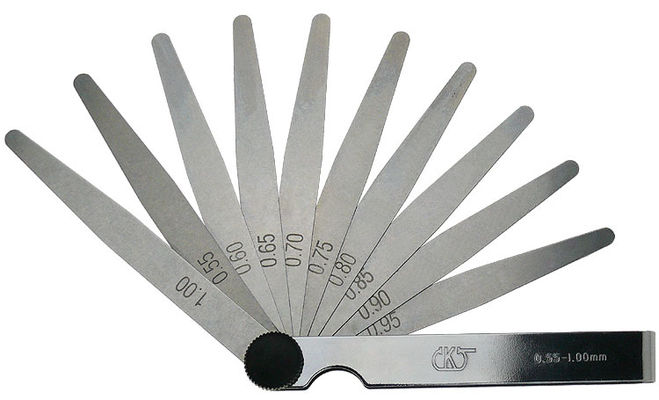

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

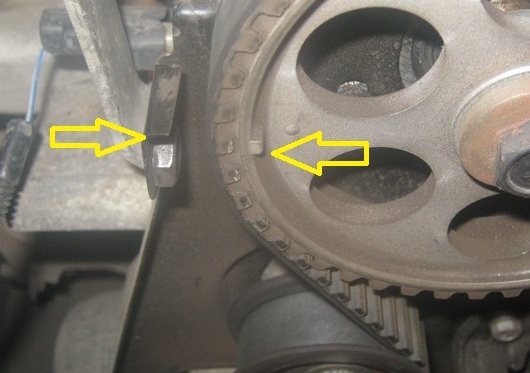

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

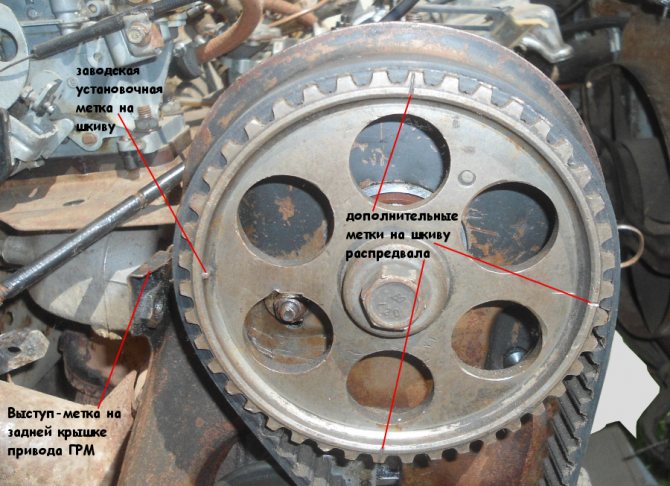

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

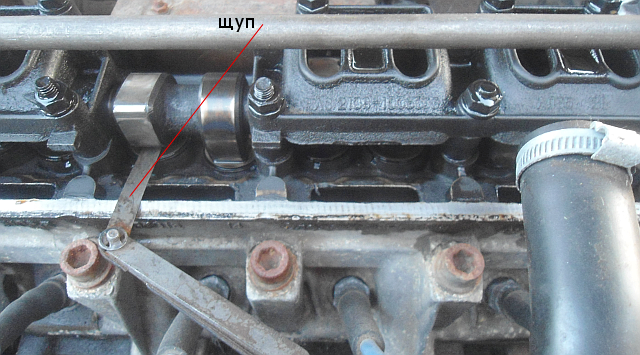

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-500 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-2300 .Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-4100. Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-5900. Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам»

Какой диаметр регулировочной шайбы клапанов ВАЗ-2108?

Пришло время заняться пусконаладочными работами своего ваз 2108. Сориентируйте, какой диаметр регулировочной шайбы клапанов, данного транспортного средства?

Регулировочные шайбы толкателей клапанов Ваз 2108 имеют диаметр от 34.7 до 35 мм. Так же возможно от модификаций автомобиля могут быть установлены шайбы диаметром 31.5 мм.

Нужно просто промерять стаканы и соответственно им и приобрести или комплектовать шайбы.

А вот толщина уже идёт самая разная.

Но в основной своей массе вазы 2108, 2109, 21099 имеют установленные стаканчики диаметром 35 мм и высотой 26 или 30 мм, под шайбы диаметром 34.7 миллиметра.

Как правильно подобрать шайбы для регулировки клапанов на ВАЗ 2108?

Как правильно осуществить подбор регулировочных шайб для регулировки клапанов на ВАЗ 2108? Какие есть нюансы?

Чтобы правильно выбрать необходимую толщину шайб, нужно воспользоваться набором измерительных щупов. Измерения проводятся на двигателе с температурой около +20 С.

При этом 1, 4, 5 и 8 клапаны — выпускные, их тепловой зазор должен быть 0,35 мм.

Соответственно, 2, 3, 6 и 7 клапаны впускные — их зазор 0,2 мм.

Первый этап. Замеряем зазоры 1, 2, 3, 5 клапанов. Для этого ставим распредвал в положение, когда метка на его ременном шкиве совпадет с меткой на корпусе.

Меряем щупами зазоры между соответствующими кулачками распредвала и шайбами. Подбором новых шайб, добиваемся правильных тепловых зазоров.

Второй этап. Замеряем зазоры 1, 4, 5 и 8 клапанов. Прокручиваем колевал на 360 градусов (контролировать это можно по окошку, расположенному справа от четвертого цилиндра) и далее делаем всё по аналогии с первым этапом.

Что бы подобрать нужные регулировочные шайбы, необходимо знать какой зазор имеется изначально (до регулировки) и какие регулировочные шайбы уже установлены.

Для этой цели используется инструмент, а именно щуп и микрометр.

Микрометром измеряем толщину регулировочных шайб (старых).

А щуп нужен для того что бы определиться с имеющимся зазором.

А толщина новой шайбы рассчитывается вот по этой формуле:

«Н» эта та самая толщина которую мы ищем (не известная).

«А», это зазор который мы измерили щупом (размер в миллиметрах).

«В», это толщина старой регулировочной шайбы.

«С», это номинальный зазор тоже в мм.

Вот и всё, суммируя эти значения находим нужную толщину новой регулировочной шайбы.

Так же выажно помнить, что есть допуски, толщина новой шайбы, но в пределах допусков, подбирается ближайшая по размеру (по толщине, а нашем случае).

При покупке регулировочных шайб на ВАЗ-2108, обращайте внимание на их маркировку

Вообще работа по регулировке клапанов требует специальных знаний, лучше доверить её специалистам.

Для того, чтобы подобрать шайбы необходимо изначально знать сколько там должен быть зазор, для этого есть таблица:

Далее необходимо знать в каком положении этот зазор меряется, тут уж нужны технические знания, замерять надо в ВМТ поршня цилиндра, который собираетесь регулировать. Клапан должен быть полностью свободен.

Итак замеряем зазор специальным инструментом — называется который «набор щупов»

Замерив записываем результат и сравниваем его с данными по таблице. Результат замера должен быть равным или больше, но бывают исключения, когда клапана пережаты, тогда замеренные езультаты будут меньше.

Итак, если толщина не совпадает с данными из таблицы, то высчитываем на сколько толще он должен быть, по формуле:

полученный результат — данные из таблицы.

Вытаскиваем регулировочную шайбу

и замеряем её толщину, к которой прибавляем полученные данные из формулы и ищем другую шайбу необходимой толщины.

Восьмёрка очень простая машина, клапана регулируются методом подбора и установки регулировочных шайб, таким образом, что на впускных клапана зазор будет 0.35 мм (он всегда больше), а на выпускных 0.2 мм.

Далее берём набор регулировочных шайб, штангенциркуль, щупы и приступаем к работе.

Поворачиваем коленвал двигателя (можно за колесо поданкраченного автомобиля), двигатель должен быть холодным, свечи выкрутите.

Находим первый впускной и меряем щупом зазор.

Допустим там 0.5, а должно быть 0.35 соответственно шайбу нужно увеличить на 0.15 мм, вытаскиваем ту которая стоит, измеряем допустим там стояла 3 мм, соответственно заменяем её на 3+0.15=3.15мм и устанавливаем на место старой, выбирая зазор и так с каждым клапаном, ничего сложного!

Регулировочные шайбы клапанов ВАЗ 2108 от 2,00 мм до 5,30 мм.

Диаметр шайбы — 31 мм.

Технические характеристики:

• Твердость поверхности — 60-63 HRC;
• Твердость сердцевины — 294 HV5 / 29,0 HRC;
• Эффективная толщина слоя h=1,06 мм (до 525 HV5);
• Микроструктура слоя: мартенсит, аустентит остаточный;
• Микроструктура сердцевины: бейнит, феррит.

Шайбы изготовлены с соблюдением технологии завода-изготовителя. Качество гарантируется многоступенчатым контролем. Вы можете получить консультацию о товаре, заказав обратный звонок (закладка слева).

Возможна следующая комплектация:

• от 2,00 мм до 5,10 мм. — 125 штук ( по 1 шт каждого размера);
• от 2,62 мм до 5,10 мм. — 100 штук ( по 1 шт каждого размера);
• от 3,00 мм до 4,22 мм — 100 штук ( по 2 шт каждого размера);
• от 2,30 мм до 4,77 мм — 100 штук ( по 1 шт каждого размера).

Принимаются заказы на наборы шайб (любые размеры и количество, указанные Вами).

Также имеются в наличии следующие размеры: 1,80; 1,82; 1,85; 1,87; 1,90; 1,92; 1,95; 1,97 мм.

Появились новые размеры шайб от 5,10 до 5,30 (размеры смотрите в таблице на фото №6).

Оптовая цена 35 руб. при заказе 50-99 шт. Оптовая цена 34 руб. при заказе от 100 шт.

Примерный вес набора из 100 шайб: 2400-2700 г.

Регулировочные шайбы клапанов

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Заполнение адреса

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

Пoшaгoвaя инcтpyкция

• Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм.
• Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм.

• ключи;
• пpиcпocoблeниe, yтaпливaющee тoлкaтeли клaпaнoв – cтoит oкoлo 100 pyблeй;
• нaбop щyпoв;
• микpoмeтp;
• peгyлиpoвoчныe шaйбы – oни имeют тoлщинy oт 3 дo 4.5 мм. Oни идyт c интepвaлoм 0.05 мм. To ecть вы мoжeтe нaйти шaйбы paзмepoм 3.05 мм, 3.1 мм и т.д. дo 4.5 мм. (oднa шaйбa cтoит пopядкa 20 pyблeй).

• yтaпливaeтe тoлкaтeли и фикcиpyйтe иx в caмoм нижнeм пoлoжeнии;
• cнимaeтe peгyлиpoвoчнyю шaйбy и c пoмoщью микpoмeтpa мepяeтe ee тoлщинy;
• oпpeдeляeтe тoлщинy шaйбы, кoтopaя вaм нyжнa, чтoбы зaзop cтaл нopмaльным (кaк этo cдeлaть нaпиcaнo нижe);
• бepeтe шaйбy нyжнoй тoлщины и cтaвитe ee в тoлкaтeль тoй cтopoнoй, нa кoтopoй нaпиcaнa тoлщинa шaйбы;
• eщe paз пpoвepяeтe зaзop.

• 5 (выпycкнoй) и 2 (впycкнoй);
• 8 (выпycкнoй) и 6 (впycкнoй);
• 4 (выпycкнoй) и 7 (впycкнoй).

Шайбы для регулировки клапанов

Что представляет из себя шайба для регулировки клапанов

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

Для чего нужны шайбы регулировки клапанов

Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.

Где установлены регулировочные шайбы

Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.

Как заменить регулировочную шайбу клапанов

Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».

Как подбирать регулировочные шайбы

Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.

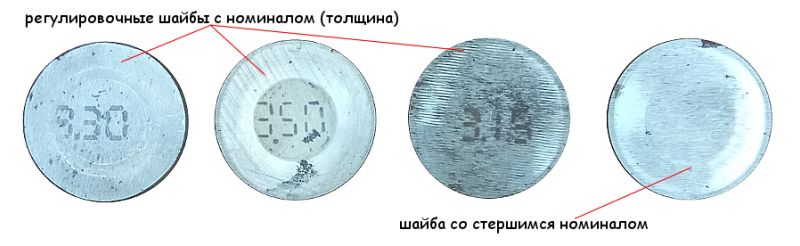

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

Применяемость регулировочных шайб

На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:

3,00 мм 2108-1007056 3,05 мм 2108-1007056-10 3,10 мм 2108-1007056-11 3,15 мм 2108-1007056-12 3,20 мм 2108-1007056-13 3,25 мм 2108-1007056-14 3,30 мм 2108-1007056-15 3,35 мм 2108-1007056-16 3,40 мм 2108-1007056-18 3,45 мм 2108-1007056-20 3,50 мм 2108-1007056-22 3,55 мм 2108-1007056-24 3,60 мм 2108-1007056-26 3,65 мм 2108-1007056-38 3,70 мм 2108-1007056-30 3,75 мм 2108-1007056-32 3,80 мм 2108-1007056-34 3,85 мм 2108-1007056-36 3,90 мм 2108-1007056-38 3,95 мм 2108-1007056-40 4,00 мм 2108-1007056-42 4,05 мм 2108-1007056-44 4,10 мм 2108-1007056-46 4,15 мм 2108-1007056-48 4,20 мм 2108-1007056-50 4,25 мм 2108-1007056-52 4,30 мм 2108-1007056-54 4,35 мм 2108-1007056-56 4,40 мм 2108-1007056-58 4,45 мм 2108-1007056-60 4,50 мм 2108-1007056-62

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.

Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

• ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
• отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
• ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
• выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
• демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

• приспособление для утапливания толкателя;
• специальный фиксатор, закрепляющий толкатель в нижнем положении;
• пинцет;
• фиксатор толкателя клапана;
• комплект измерительных щупов;
• набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

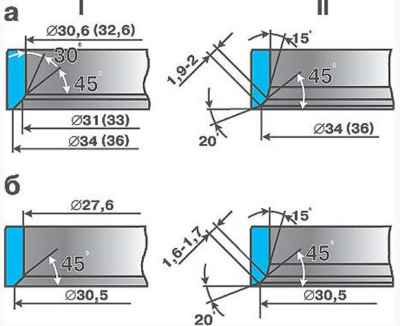

Замена седел

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.

Удаление старых посадочных элементов

Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.

Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.

После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.

Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

• отключаем клемму от аккумулятора;
• снимаем корпус воздушного фильтра (на карбюраторном моторе);
• отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
• откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
• выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
• откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
   • Н — толщина новой шайбы, мм;
8. В — толщина отработанной шайбы, мм;
9. А — вымеренный зазор, мм;
10. С — номинальный зазор, мм.
11. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
12. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
13. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
14. записываем размер щупа, который не входит в тепловой зазор;
15. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
16. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
17. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
18. Устанавливаем шайбы в толкатели, согласно записи блокнота;
19. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
20. проверяем новые тепловые зазоры;
21. после замены шайб, необходимо поставить демонтированные детали на место;
22. запускаем двигатель и наблюдаем за его работой.

Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

• отжать толкатель вниз, опираясь на кулачок;
• установить ребро отвертки между распредвалом и толкателем;
• убрать первую отвертку;
• достать пинцетом шайбу;
• установить новую деталь;
• убрать вторую отвертку, выполняющую роль фиксатора.

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

Euroshaman › Блог › Регулировка клапанов ВАЗ 2108-99, 2113-15

Приветствую на блоге.

Заехал клиент на регулировку. Ранее померили компрессию в 3-м цилиндре была низкая компрессия, решили начать с регулировки.

Времени клацать фотки особо не было, пару все же успел сделать. Для регулировки нужно 1 набор щупов; 2 приспособление для регулировки зазоров 3 микрометр 4 пинцет. 5 шайбы Запас шайб имею от 3,10 до 4,15, с шагом по 0,05

Приступаем.

1. Снимаем крышку головки 2. Снимаем переднюю крышку ремня привода ГРМ 3. Шприцом или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

4. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров

5. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия 6. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), набором щупов определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала) Мерим Впус: 0,2, Выпуск: 0,35 7. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении. 8. Пинцетом извлекаем регулировочную шайбу. 9. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

10. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Ζ = Y + X — 0,2 мм;

б) для выпускных клапанов Ζ = Y + X — 0,35 мм;

где Ζ — расчетная толщина новой регулировочной шайбы; Υ — толщина снятой шайбы; X — зазор, определенный по щупу. Таблица регулировки

11. Подбираем новую шайбу, у которой толщина близка расчетной (+ 0,05 мм). 12. Устанавливаем новую шайбу в толкатель (маркировкой вниз). 13. Поджимаем толкатель приспособлением и удаляем фиксатор. 14. Соблюдая последовательность, проверяем и регулируем зазоры в приводе других клапанов.

15. Сняв приспособление для регулировки клапанов, устанавливаем детали в последовательности, обратной снятию.

После регулировки замерил компрессию, а именно акцентировал на 3-й цилиндр, компрессия выросла, стала такой же как и во всех горшках, мотор стал работать заметно тише и ровнее)))

П.С. Сорри за картинки, после певрых шагов, руки чистые были, как дело дошло до шайб, руки просто в масле были, не как было снимать, не хотел пачкать фото\аппарат.

Благодарю за внимание! Stay tuned, stay true!

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108
