Как обнаружить неисправность вариатора nissan x-trail?

Замена масла

Как и диагностика, замена трансмиссионной жидкости особого труда не составляет. К радости автовладельцев, в вариаторе CVT-7 есть заводской щуп для проверки уровня масла, что в разы облегчает его замену.

1. Работа проводится на эстакаде или смотровой яме.
2. Прогреваем мотор и вариатор.
3. Убираем защиту двигателя и переднее левое колесо (по ходу движения).
4. Наполовину снимаем подкрылок.
5. Слева на вариаторе есть специальное отверстие для слива отработанной жидкости. Под него ставим тару и откручиваем пробку.

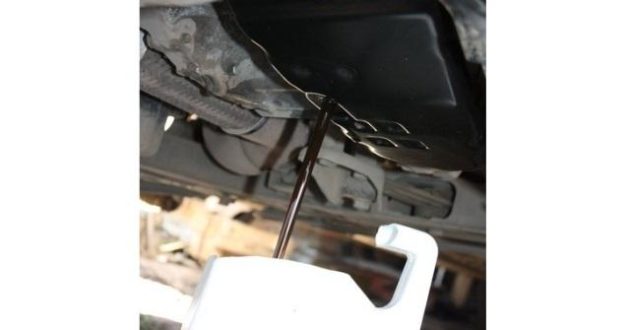

6. Ждём примерно полчаса. Масло сливается.
7. Сливаем масло из поддона.
8. Сетчатый фильтр нужно снять и попытаться отмыть (соляркой например). Если это удалось, значит, сэкономим на покупке нового.
9. Днище картера промываем и прочищаем от металлической стружки.
10. Возвращаем фильтр на его место.
11. В поддон вставляем новую прокладку и ставим его обратно на вариатор.
12. Поднимаем аккумулятор и воздушный фильтр. Выбрасываем старый фильтр маслоохладителя. Устанавливаем новый.
13. Возвращаем аккумулятор и воздушный фильтр.
14. Заливаем свежую трансмиссионную жидкость.
15. Сверяясь с инструкцией по эксплуатации, проверяем масляный уровень.

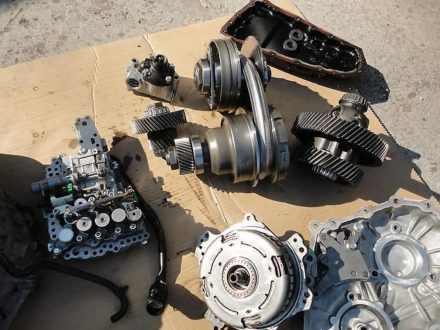

Ремонт вариатора X-Trail T31

Вариатор CVT RE0F06A

Японская фирма Jatco ассоциируется с вариаторами. Первым бестселлером в 1999 году стал CVT RE0F06A. Спустя шесть лет появилось новое поколение с индексом RE0F10A.

Автосервисы давно изучили тонкости ремонта, да и необходимые для этого запчасти легко купить. Этот вариатор устанавливали на Ниссан Х-Трейл второго поколения. Если не доводить коробку до плачевного состояния и вовремя провести ремонт, то можно смело ездить еще три-четыре года до следующей переборки.

Вариатор CVT RE0F10A

Что первым выходит из строя?

Делая капитальный ремонт вариатора Х-Трейл, замените фрикцион блокирующий гидротрансформатор, масляные фильтры, сальники и прокладки. Если причиной ремонта стал вой коробки, то замене подлежит насосный клапан, ремень и подшипники шкивов. В отдельных случаях к этому списку может прибавиться ещё и степ-мотор с соленоидами.

Гидроблок JF011E

1. Передаточное число и дистанцию между конусами регулирует степ-мотор. При его неисправности вариатор перестаёт менять обороты. Поломка происходит из-за перегрева или выработанного ресурса.

2. Типичная ситуация для JF011 — выход из строя клапана в масляном насосе. При этом снижается давление масла, начинают проскальзывать ремень и фрикционы. Для устранения проблемы клапан ставят ремонтный большего диаметра, а его посадочное место обрабатывают развёрткой или же меняют масляный насос в сборе.

3. Гидротрансформатор для X-Trail можно купить в сборе.

4. Полный комплект прокладок лучше покупать фирмы Транстэк. В этом наборе есть всё, вплоть до больших тефлоновых колец. Толщина колец 2,5 и 3 мм.

Детали для ремонта можно найти в продаже по следующим артикулам:

• гидротрансформатор 321001-RP;
• комплект прокладок 321002А-ТК;
• степ-мотор 321440В;
• ремонтный клапан 321504;
• масляный насос 321500.

Подшипники валов и ремень CVT

Ещё одна причина ремонта вариатора X-TrailT31 − подшипники шкивов. Причина в перегрузках и в проскальзывании изношенного ремня. Если из вариатора появились гул и вибрации, то не тяните и меняйте все четыре подшипника. Старый проскальзывающий ремень портит поверхность конусов. Поэтому экономить на замене дороже.

Подшипники шкивов

На рынке этот элемент можно найти только под маркой Бош. И цена кусается. Если автомобиль используете только для поездок в гипермаркет по выходным, то можно поставить бэушный

Но важно, чтобы ремень при этом имел в запасе больше половины ресурса

Ресурс толкающего ремня возрос, но регламент обслуживания рекомендует менять этот расходник после 150 тысяч пробега, если Х-Трейл Т31 много эксплуатируется в зимнее время или часто выезжает на бездорожье.

Ремень 321700B

Также можно сэкономить, установив купленные на разборке шкивы. Покупку деталей бывших в употреблении доверьте знающим людям, только они смогут определить остаточный ресурс. Конусы могут отличаться шестернями, но это проблемы не вызывает. Шестерня имеет «вечный» срок службы, деталь можно снять со старого конуса и установить в новый.

Артикулы деталей для ремонта:

• подшипники шкивов 321228-…321236;
• ремень 321700B;
• комплект конусов 321701.

Комплект конусов 321701

Распространенные проблемы и их устранение

Вышедший из строя конус вариатора

Прежде чем проверить и отремонтировать вариатор, ознакомьтесь с признаками его поломки:

• при езде по ровному покрытию машина пробуксовывает;
• на контрольном щитке авто в салоне появился индикатор активации аварийного режима функционирования;
• транспортное средство сбрасывает обороты двигателя, при этом из трансмиссии доносится гул;
• возникли проблемы при переключении передач, рычаг вовсе не переключается либо переключается, но с трудом;
• снижается мощность машины, водитель жмет на педаль газа, а мотор авто не набирает обороты, а только громче гудит;
• в районе селектора коробки передач появилась вибрация, она может присутствовать постоянно или периодически;
• появляются рывки, когда водитель переключает селектор КПП в другое положение.

Неправильная эксплуатация и обслуживание приводит к появлению проблем в работе машин и необходимости выполнения ремонта. В своих отзывах владельцы Х Трейлов часто делятся тем, что после замены трансмиссионного масла коробка передач гудит, а автомобиль дергается или вовсе не едет. Разберем неисправности, характерные для КПП японских внедорожников.

Шум

Одной из самых распространенных проблем вариаторных коробок передач Х Трейл t31 либо в другом кузове является поломка подшипниковых деталей. Когда ресурс эксплуатации устройств подходит к концу, из трансмиссии начинает доноситься шум. На практике это обычно происходит через 50 тысяч километров пробега. Выход из строя подшипников обычно связан с конструктивными особенностями вариаторных коробок.

В результате быстрого изнашивания, если у водителя не получается правильно использовать CVT, продукты износа забивают масляные каналы агрегата. Два фильтрующих устройства с магнитами не смогут притянуть к себе всю металлическую пыль. Стружка в итоге оседает в каналах трансмиссии и забивает их, что приводит к необходимости замены подшипниковых деталей.

Если снизить интервал замены трансмиссионной жидкости до 30 тысяч км пробега, как советуют некоторые автолюбители, это не решит проблему и не поможет увеличить ресурс эксплуатации подшипников.

Подшипник вариаторной трансмиссии Ниссан

Потеря мощности

С проблемой снижения мощности автовладельцы обычно сталкиваются, когда своевременно не меняют трансмиссионную жидкость. Скорей всего, причина кроется в засорении масляных каналов, что приводит к необходимости выполнения не только смены расходного материала, но и промывки агрегата. Выполнять проверку работы коробки передач надо после того, как вы убедитесь в работоспособности двигателя и основных узлов, влияющих на падение мощности. Речь идет о топливном фильтре и всевозможных датчиках. При замене масла в коробке передач надо максимально удалить все продукты износа и загрязнения из КПП, в противном случае машина в дальнейшем продолжит терять «тягу».

Езда рывками

Если уровень в норме, а качество жидкости хорошее или удовлетворительное, рекомендуем выполнить диагностику гидравлического клапана. При его поломке автомобиль будет дергаться 1-2 раза на один пройденный километр при включенном круиз-контроле. Доверить проверку лучше специалистам, имеющим необходимое оборудование.

Замена вариатора

При желании автовладелец может произвести замену вариаторной трансмиссии на механику. Механические коробки передач в силу своих технических характеристик и конструктивных особенностей более надежны, в отличие от CVT. Но замену коробки необходимо выполнять только на специализированном сервисе у квалифицированных мастеров. При смене агрегата потребуется перепрошить и адаптировать управляющий модуль под работу с механикой. В противном случае блок управления будет постоянно выдавать ошибку, а сама вариаторная трансмиссия станет работать нестабильно. Будут проявляться рывки, толчки и вибрации. Если замена будет выполнена некорректно, то завести двигатель не получится.

Подробнее о ремонте CVT узнайте из ролика, снятого каналом DDK Motor.

Поломки и стоимость ремонта

Толчки и вибрации на прогретую машину. Низкое давление.

Причина. Подвисание или полное зависание редукционного клапана в масляном насосе, в результате чего рабочие давление сильно падает. При такой неполадки конусам вариатора недостаточно силы протолкнуть ремень и он начинает просто пробуксовывать, вырабатывая много стружки, которая дальше циркулирует по всей системе, нанося большой вред гидроблоку и соленоидам.

Устранение. Сам насос просто восстанавливается, зависший клапан меняется на улучшенный. Замена ремня и шлифовка конусов будет необходима, установка ремонтного набора обязательна. Замена соленоидов и чистка гидроблока обязательна

Очень важно как минимум промыть систему, лучше установить дополнительный радиатор охлаждения

Цена. Бюджетный вариант (только самое необходимое) до 60 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 80 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 100 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Толчки в движении, отсутствие реакции при нажатии на газ. Плохо едет в горку.

Причина. Разрушение первичного шкива (входного конуса). Центровочные шарики в его конструкции имеют износ, в критическом состоянии они просто рассыпаются, неся с собой поломку полностью всего узла.

Устранение. Конус восстановлению не подлежит, он идёт полностью экзамене. Во многих случаях может испортить ремешок, его также часто меняют. В остальном надо отталкиваться от количества выработанной стружки. Соленоиды также часто меняется на новые при такой неисправности.

Цена. Бюджетный вариант (только самое необходимое) до 50 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 70 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 100 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Едет только как на 1й передаче, переключения нет.

Причина. Неисправность шагового мотора. Step Motor может выходить часто из строя. За собой не несет никаких критических поломок или разрушения.

Устранение. Для его смены требуется лишь снятия гидроблока. Лучше такие работы оставить мастером имеющим опыт. Неправильная установка гидроблока может сильно навредить некоторым узлам.

Цена. Бюджетный вариант (только самое необходимое) 12 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) 21 тысяча рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Машина без движения.

Причина. Поломка насоса. От неправильной работы гидротрансформатора насос может просто лопнуть. В этом случае он абсолютно перестает качать масло и машина остается без движения.

Устранение. Замена насоса. Как правило лучше устанавливать его с уже улучшенным клапаном давления Sonax. Такой ремонт в любом случае требуется снятие и разборки коробки.

Цена. Бюджетный вариант (только самое необходимое) до 60 тысяч рублей под ключ*. Оптимальный вариант (оригинальные наборы и запчасти) до 70 тысяч рублей под ключ*. Усиление и дополнительное охлаждение – до 85 тысяч рублей рублей под ключ*.

* «Под ключ» — подрузомеваются все работы, запчасти и масло.

Стоимость работ: Наименование работы Все Передний привод Полный привод Часы Снятие АКПП – 3 500 р. 4 000 р. 1.5 Установка АКПП – 3 500 р. 4 000 р. 3 Работа по ремонту 10 000 р. 7 Ремонт гидротрансформатора от 2 700 р. до 8 200 р. 6 Дефектовка (разборка АКПП) 3 000 р. 0.4 Замена масла от 1 500 р. до 3 500 р. 0.4 Снятие и установка гидроблока 3 000 р. 0.5 Установка доп.радиатора 5 000 р. 2 Диагностика со снятием поддона 1 500 р. 0.5 Диагностика сканером Бесплатно 0

Вариаторы Nissan

Японский производитель Nissan одним из первых сделал серьезный упор на бесступенчатые трансмиссии. На сегодняшний день около половины моделей Ниссан, реализуемых на отечественном рынке, комплектуются тремя модификациями вариаторов CVT или Xtronic, разработанных давним партнером автопроизводителя – компанией Jatco.

Модификации используемых вариаторов:

• CVT 7;
• CVT 8 с предельным крутящим моментом в 250 Нм;
• CVT 8 с предельным крутящим моментом в 380 Нм.

CVT 7 объединил в себе классический вариатор и двухступенчатую АКПП, что обеспечило небольшие габариты агрегата и обширный диапазон передаточных чисел. Устройства данного типа нашли применение в моделях Nissan с объемом силового агрегата 1.2 Qashqai, Sentra, Juke.

CVT 8 выпускается в двух вариантах для двигателей с пределом по крутящему моменту в 250 и 380 Нм. В первом типе устройств механизм привода комплектуется стальным ремнем, во втором – цепью. Вариаторная трансмиссия первого типа используется в автомобилях с объемом двигателя 2.0 – таких как Nissan Qashqai, XTrail, Juke. CVT 8 второго типа, в свою очередь, предусмотрен для бензиновых и дизельных агрегатов повышенной мощности. Ими оснащаются такие модели Nissan как Teana 3.5, Pathfinder 3.5, Qashqai 1.6 dCi.

Подготовка к работам

Прежде, чем приступить к замене масла, профессионалы рекомендуют прогреть коробку передач автомобиля. С этой целью нужно проехать 1 – 2 километра, затем можно приступать к работе.

Источник фото: www.drive2.ru/r/nissan/160170/

Начинать необходимо с поднятия домкратами передней части авто и снятия колеса со стороны водителя.
Производится демонтаж подкрылка

Здесь важно отметить, что подкрылок снимается не полностью, а лишь до середины в направлении от переднего бампера. Демонтаж выполняется по простой схеме, так как удерживается подкрылок пистонами и шестигранным болтом (1 штука)

Для работы потребуется ключ «звездочка» Т20. Убрав крепления, подкрылок можно отодвинуть в сторону.

Подробное описание замены масла в CVT

фильтр тонкой очистки 31726-3XX0A

Замена масла в вариаторе Ниссан Икстрейл т32 существенно упростилась за счет того, что фильтр тонкой очистки смонтирован со стороны мотора. Снимать колесо и подкрылок с водительской стороны, убирать АКБ больше не нужно. Доступ к крышке открыт, если спуститься в смотровую яму, или встать под авто, поднятом на подъемном устройстве. Фильтр можно менять чаще и самостоятельно. Каковы особенности замены масла в бесступенчатой трансмиссии кроссовера х-Трейл т32, и какова последовательность действий?

шланг, идущий от радиатора к коробке и фильтр тонкой очистки (ссылка на источник фото)

Проверка уровня

Проверку уровня масла в вариаторе Ниссан Х-Трейл т32 организуют на прогретом автомобиле. В зимний сезон для достижения отметки в 50-60 градусов придется проехать порядка 25 км, летом достаточно 10 км. Горячему маслу нужно дать немного остыть. Кроссовер необходимо выставить строго горизонтально, мотор при этом нужно оставить включенным.

Новый вариатор Nissan x-Trail T32, слева виден маслоохладитель с заглушками (ссылка на источник фото)

Нюанс модели Ниссан х-Трейл т32 в том, что щуп конструктивно не предусмотрен, вместо него стоит обыкновенная заглушка. По этой причине проверка уровня осложняется. Самый простой вариант здесь — обратиться в сервис, но есть способ самостоятельной проверки уровня масла в вариаторе.

Проверка:

1. Коробка х-Трейл т32 прогревается до 40 градусов.
2. Откручивается пробка, должно политься масло.
3. Если смазка не вытекает тонкой струей, требуется доливка (до появления струи трансмиссионной жидкости).
4. Пробка ставится назад.

Сливаем старую смазку

Вариатор без поддона (ссылка на источник фото)

Первый этап замены смазывающей жидкости на автомобиле Ниссан х-Трейл т32 подразумевает слив отработанной трансмиссионной жидкости. Алгоритм действий такой:

1. Снимается защита, за которой расположены все интересующие детали трансмиссии (на авто этой модели не нужно демонтировать подкрылок, подлезать под аккумулятор и т.д.).
2. Демонтируется шланг, идущий от радиатора к коробке. Причем образовавшееся отверстие необходимо заглушить. Для этого подойдет небольшой кусочек шланга, заглушенного болтом.

3. Снятый шланг нужно продлить (достаточно 30 см) и опустить край в минимум 5-литровую емкость.

4. Двигатель запускается и через шланг начинает течь масло. Глушить мотор нужно тогда, когда масляный насос начнет захватывать воздух (этот звук не перепутать с другими). Сольется приблизительно 4 литра смазки.
5. В поддоне также останется смазка, которую нужно слить. Затем откручивается крепеж, удерживающий поддон. Причем передние болты имеет смысл не откручивать. Когда поддон отойдет сзади, выльется еще немного масла. После чего завершается демонтаж.
6. На крышке фильтра также стоит крепеж, который необходимо открутить. Выйдет еще немного смазки.

Таким образом проводится предварительный (сливной) этап замены масла в вариаторе Nissan X-Trail t32.

Меняем фильтры и завершаем работу

Поддон вариатора до и после чистки (ссылка на источник фото)

Масляный фильтр тонкой очистки на кроссовере Ниссан х-Трейл т32 подлежит замене. Фильтр грубой очистки можно промыть, но лучше все-таки заменить его на новый. Вопрос остается на усмотрение водителя. Перед сбором конструкции необходимо тщательно промыть поддон, очистить магниты от металлической стружки. Прокладку стоит поменять, но если она в хорошем состоянии, можно временно оставить. Перед прикручиванием поддона, его нужно обезжирить, аналогичные действия проводятся и на плоскости коробки, куда будет примыкать прокладка.

фильтр грубой очистки (ссылка на источник фото)

Крепеж подтягивается без значительных усилий. Свежее масло вливается в х-Трейл через заливную трубку (ту, в которой на предыдущих моделях стоял щуп). Под шланг ставится еще одна емкость, запускается ДВС (лучше выполнять действия с помощником). Рычагом вариатора нужно провести по всем положениям от P до R с 5-секундной задержкой. Глушится ДВС, когда раздается характерный звук захватывающего воздух насоса. В итоге в емкости оказывается смешанная жидкость (из трубки должна пойти чистая).

заливная трубка (ссылка на источник фото)

Трубка возвращается на место. В вариатор заливается свежее масло из второй канистры. Мотор кроссовера Ниссан Х-Трейл т32 заводится и прогревается до рабочей температуры. Во время прогрева можно проверить вариатор на предмет утечек. Когда прогрев заканчивается, рычаг остается в положении P, мотор не глушится и наступает этап проверки уровня масла. Действия те же — откручивается пробка, из отверстия должна пойти свежая трансмиссионная жидкость зеленого цвета.

Особенности ремонта вариатора

Производители автомобилей обычно сами не выпускают CVT, а приобретают их в сборе, поэтому официальные автосервисы редко когда располагают новыми запасными деталями для бесступенчатых коробок. Отсутствие специализированной техники и нужных комплектующих, а также проблематичность выполнения ремонта часто приводят к тому, что мастерские вместо восстановления вариатора предлагают его заменить.

Но починить CVT всё же реально, даже если её техническая документация говорит об обратном. А запчасти можно поставить и неоригинальные.

Хотя по большому счёту в бесступенчатой коробке кроме гидроблока и ремонтировать-то нечего. Функции зубчатых шестерён здесь выполняет пара шкивов, соединённых цепью или ремнём. Как правило, задиры на металлических конусах не протачиваются, а связывающий их элемент не сшивается. Такие детали в случае выхода из строя обычно подлежат замене, а цена у них немалая. Например, для того чтобы поменять износившиеся конуса, автолюбителю придётся выложить сумму, порой сопоставимую со стоимостью подержанного автомобиля.

Чаще всего, вариаторы страдают от разрушения верхнего слоя конусов. Причины у этой неполадки могут быть самые разные, ну а последствия проявляются в образовании металлических частиц, засоряющих пространство агрегата и повреждающих его детали. Кроме того, к существенным недостаткам бесступенчатых коробок передач относятся потребность в замене цепи каждые 150 тыс. км пути, а также нестабильная работа электроники.

Что касается малогабаритных CVT, то слабым звеном у них являются подшипники, при износе которых формируется осадок, забивающий насос и клапанный регулятор. В результате снижается давление, начинаются рывки, а также деформируются конусы. Конечно, оставлять такие неполадки без внимания нежелательно.

Выбор масла для коробок CVT X-Trail

Для замены желательно использовать рекомендованное Nissan трансмиссионное масло для вариаторов CVTFluid NS-2:

Для полной замены понадобится 2 четырехлитровых канистры – с небольшим запасом.

Когда нужно менять масло в вариаторе X-Trail
В среднем, замена масла в вариаторе Ниссан Икс Трейл Т31 рекомендуется через 50-60 тыс. км. пробега. Некоторые водители пытаются предотвратить возможные неисправности коробки, меняя жидкость уже через 40-50 тыс. км, но эта мера видится излишней.

Обязательна смена масла в коробке при любых сервисно-ремонтных операциях на ней.

Советы по замене

В идеале, производить смену масла в вариаторе Икс Трейл следует в авторизованном сервис-центре, где есть необходимое оборудование и профессионалы, обладающие навыками и знаниями по обслуживанию коробокNissan. Но в целях экономии средств некоторые автовладельцы отваживаются на самостоятельную процедуру.

На Ниссан Х Трейл замена масла в вариаторе потребует:

• рекомендованное Nissan вариаторное масло для коробок;
• новый фильтр грубой очистки масла коробки (партномер 32101ЕЕ) и тонкой (2824А006);
• прокладка маслоохладителя (ее номер 2920А096) и поддона коробки (313971XF0C);
• емкость от 8 литров для отработанной жидкости и ветошь для протирки коробки.

Перед заменой масла в АКПП Ниссан х трейл т31 на машине следует совершить небольшую, на пару-тройку километров, поездку, или просто прогреть автомобиль, чтобы масло и коробка вышли на рабочую температуру.

После прогрева машина загоняется на подъемник, эстакаду или смотровую яму. Дальнейшая последовательность действий:

Под сливное отверстие коробки ставится приготовленная емкость.
Отвинчивается заглушка отверстия.
В емкость из коробки осторожно сливается масло, следя, чтобы прогретая жидкость не попадала на открытые части тела.

На следующем этапе демонтируется поддон и сливается остаток жидкости.

Его нужно очистить от металлических отходов и пыли, скапливающихся на намагниченном специально для улавливания посторонних частиц дне поддона коробки.

• Меняется старая прокладка.
• Далее удаляется старый масляный фильтр коробки и ставится новый.

После установки фильтра проводится обратная сборка.

Его демонтаж и замена чуть более сложны. Для этого нужно:

Снять левое колесо, удалить отверткой пистоны и отогнуть мешающий подкрылок.

Освободить доступ к фильтру масла под капотом, сняв аккумулятор, демонтировав его установочную площадку и убрав короб воздушного фильтра.

Убрав подкрылок, можно выкрутить третий болт, разобрать маслоохладитель и вынуть из него фильтр:

Далее меняется фильтр (номер 2824А006) и его уплотнительная резинка.

Заливка масла производится через отверстие щупа коробки. Лить следует столько же, сколько слилось при удалении старого масла, как правило, это около 7,5 л. Когда масло залито, система собирается, автомобиль заводится и делается пробная поездка на пару километров, после чего следует проконтролировать уровень масла и долить его в коробку при необходимости.

Ключевой момент в долгой и безупречной работе вариаторной коробки X-Trail – соблюдение правил эксплуатации, своевременная смена трансмиссионной жидкости и аккуратная, без «экстрима» и вояжей по бездорожью, езда. В таком случае коробка способна прослужить десятилетия, радуя владельца надежной работой. Несоблюдение же правил приведет к дорогостоящему ремонту

Инструкция по эксплуатации

Ниже разберем инструкцию, которая позволит правильно пользоваться и ездить на автомобиле с вариаторной коробкой передач.

Необходимо помнить о следующих мерах предосторожности:

1. Когда силовой агрегат функционирует на холостом ходу, переключать режимы КПП надо плавно. При переключении металлический ремень коробки передач автоматически переводится на необходимую шестеренку. Если переход будет слишком резкий, ремень изнашивается быстрее. Это приводит к быстрой выработке ресурса трансмиссии и снижению ее срока эксплуатации.
2. Не начинайте движение с места нажатием педали газа до упора. Это подвергает конструкцию коробки передач высоким нагрузкам, из-за чего возможно повреждение деталей.
3. Чтобы не допустить появления неисправностей, лучше избегать постоянной езды на повышенных оборотах.
4. Не буксируйте другие автомобили или прицепы.
5. Не включайте и не отключайте заднюю передачу до полной остановки машины.
6. Исключите пробуксовку колес. Часто автомобили буксуют, когда застревают в грязи или в сугробах. Нельзя пытаться выехать из препятствия враскачку, поочередно включая режимы R и D. Лучше включить нейтральную передачу и попросить кого-то вытянуть машину из препятствия.

Запуск двигателя зимой

Эксплуатировать CVT в холодное время года необходимо с особой внимательностью. При низких отрицательных температурах двигателя транспортного средства прогревается на холостом ходу, но эффективно нагреть таким образом трансмиссию не удастся. Коробка передач оптимально прогревается во время езды. Но ехать сразу же после запуска двигателя на повышенных оборотах не следует. Запустив мотор, водителю необходимо нажать на педаль тормоза, после чего переключить селектор коробки передач в положение R либо D. Это позволит быстрее прогреть агрегат, но первые 10-15 минут после запуска ДВС рекомендуем двигаться медленно.

В жару или при нагрузке

При эксплуатации автомобиля в жаркое время года водителю необходимо регулярно проверять уровень масла и его состояние в коробке передач. При работе в условиях высоких температур смазочное вещество быстрее теряет свои свойства. Для охлаждения агрегата используется специальное радиаторное устройство. Автовладелец должен периодически выполнять его диагностику и следить за тем, чтобы узел работал в чистоте. В противном случае возможен перегрев агрегата, который приведет к его поломке.

Как не допустить проблем в работе вариаторной трансмиссии, узнайте из ролика, снятого каналом AnTiNooB Stream / Live.

Надежность вариатора X-Trail T31

На X-Trail модели T31 могут устанавливаться вариаторы производства компании Jatco типа RE0F06A или модифицированная коробка RE0F10A (обозначаемая также как JF011E. Коробка лишена некоторых конструктивных недочетов).

Вариатор JF011E:

В автомобильном сообществе сложилось стойкое предубеждение против вариаторных коробок передач: считается, что коробки недолговечны, быстро ломаются, требовательны к условиям эксплуатации и непригодны для установки в автомобили с мощным двигателем. Компания Nissan постаралась развеять это предубеждение, поставив коробку CVT в достаточно мощный вседорожник Икс-Трейл.

Если эксплуатировать коробку правильно, шкивы подвержены минимальному истиранию, цепь коробки подлежит замене с периодичностью около раза в год, а диагностику машины, в том числе и коробки передач, следует проводить раз в полгода.

Причины мнений о «ненадежности» коробок

Существует две основных причины, по которым то или иное автотехническое решение приобретает репутацию ненадежного:

• неправильная эксплуатация;
• допущенные разработчиком конструктивные недочеты, в результате которых детали испытывают повышенный износ, или водитель получает возможность эксплуатировать узлы в нестандартных режимах, вредя коробке и двигателю.

На практике на «ненадежность» вариатора жалуются водители, не ознакомившиеся с правилами эксплуатации коробки. Особенно это касается любителей быстрой, резкой езды, и уличных гонок: среди последних «ненадежность вариатора» стала притчей во языцех.

Причина этого очевидна. При резком старте с пробуксовкой и ревом мотора, когда коробка эксплуатируется в экстремальном режиме, входящий в ее конструкцию , стальной ремень проскальзывает на шкивах, повреждая и царапая металл. Далее, в ходе быстрой езды, образовавшаяся металлическая стружка попадает в масло, не успевая осесть в фильтре коробки, проникает в каналы и механизмы коробки, выводя ее из строя полностью. Так можно «убить» даже еще почти новую коробку, с не до конца выработанным ресурсом.

Больше везет с вариаторами автомобилистам-новичкам, которые, как правило, тщательно изучают инструкцию к автомобилю и правила эксплуатации коробки такового. У них коробка может «ходить» десятилетиями, проходя периодические плановые ТО.

У кого заказать услугу?

Если потребовался ремонт вариатора на Nissan X-Trail, то у автомобилиста есть три варианта действий:

1. Найти частного автомастера.
2. Обратиться в автосервис.
3. Провести восстановление работоспособности коробки своими силами.

Лучше всего обращаться к профессионалам СТО. Тогда владелец машины получает гарантию того, что работа будет проделана качественно. Цена восстановления коробки в автосервисных центрах высокая. Если бюджет ограничен, то лучше найти хорошего частного мастера. При наличии знаний строения машины и устройства вариатора, навыков по проведению ремонтных работ машины Nissan X-Trail, стоит попытаться восстановить коробку самостоятельно.

Обзор вариатора Nissan X-Trail

История

Бесступенчатая передача – идея отнюдь не новая, и была известна еще в средневековье. В частности, ее отражал в своих чертежах Леонардо да Винчи. И коробка CVT воплощает эти идеи в современном, высокотехнологичном исполнении.

Вариатор Jatco на Ниссан Х Трейл начали ставить около 10 лет назад, и с тех пор производителем, автосервисами и автомобилистами уже накоплен солидный опыт по эксплуатации этих коробок, ремонту и устранению различных проблем.

Устройство коробки

В основе вариатора Ниссан лежит принцип клиноременной передачи: в коробке имеются состоящие из двух конусов шкивы, соединенные специальным ремнем, который и отвечает за передачу крутящего момента. Передаточное число коробки меняется за счет изменения расстояния между ведущим и ведомым шкивами, чем занимается специальный шаговый мотор коробки. Кроме того, в состав коробки CVT входят планетарные шестерни, отвечающие ща включение задней передачи.

В корпусе коробки CVT от Jatco скрыто несколько основных элементов:

• вариаторные шкивы;
• соединяющий их стальной ремень;
• клапаны и соленоиды коробки;
• планетарные шестерни;
• пакеты муфт для заднего хода и режима Drive коробки;
• помпа высокого давления;
• контрольный блок коробки.

Крайне упрощенно вариатор можно сравнить с цепным велосипедным приводом, где есть ведущая и ведомая звездочки, соединенные цепью, только вместо звездочек – шкивы, а вместо цепи – ремень коробки.

Входной шкив коробки имеет соединение с двигателем в виде муфты, всегда работающей в режиме D. Вторичный вал коробки при работе толкается первичным за счет передаваемого специальным ремнем усилия.

Ремень коробки состоит из множества соединенных друг с другом плотной стальной лентой стальных же сегментов.

Предполагается, что ремень коробки мало подвержен износу, поскольку сталь очень прочная и не сжимается. Весь ременной элемент коробки работает как одно стальное тело, передающее крутящий момент.

Если нужно изменить передаточное число, модуль контроля трансмиссии (TCM) изменяет расстояние между шкивами коробки, в результате чего:

• первичный шкив коробки вращается медленнее – передача понижается;
• быстрее – повышается.

Если нужно переключиться на задний ход, задействуется планетарная передача коробки (в обычном режиме движения она пассивна). При этом возможность смены передаточного коэффициента коробкой заблокирована в целях безопасности – чтобы избежать случайного разгона при движении задним ходом.

Номинальное давление, развиваемое масляной помпой коробки – 55 бар, а максимально возможное – до 60. В коробке CVT применяется несколько регуляторов, обеспечивающих показатели:

• максимум 4 бар – для смазочно-охладительной системы коробки;
• до 10 бар – для блока гидротрансформатора;
• до 15 бар – для сцеплений коробки.
