Замена трапеции стеклоочистителя

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.

Причины неисправностей трапеции

Если дворники стали плохо работать, это говорит о том, что трапеция стеклоочистителя повреждена или работает некорректно. В этом случае проводят диагностику системы. Если узел сломан, его полностью заменяют или ремонтируют. С помощью ремкомплекта можно заменить отдельные части механизма. О том, что во втулках механизма на приводах поводков образовалась окись, говорят следующие признаки:

• Вне зависимости от режима заданной работы дворники слишком медленно работают.
• Во время очистки стекол дворники самостоятельно останавливаются.
• Появились скачки и неравномерные движения щеток.
• Во время работы поводок создает характерный звук.

Эти причины нужно быстро устранить, так как возникает большая нагрузка на электродвигатель. Он может сломаться и якорь электрического мотора прогорит. Дворники не справляются с уборкой воды или снега — в системе пониженное давление. Если износились втулки (подшипники скольжения), то поводок бьется о капот.

Возможные причины неисправности дворников

Причины неисправности стеклоочистителей могут быть как механические, так и электрические. Поиск неисправности начинаем в первую очередь с предохранителя, а потом разбираем остальное.

Проблемы, связанные с механикой могут проявляться следующими симптомами:

1. Когда включается стеклоочиститель, слышно, как работает мотор дворников, но щетки не двигаются. В первую очередь причиной этого может быть открученная или слабая гайка, которая крепит кривошип к оси редуктора.
2. Если работа щеток происходит не синхронно, причиной может быть поводок – ослабла его крепежная гайка.

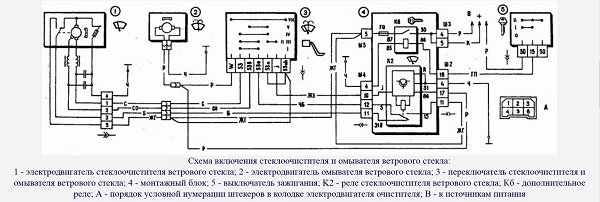

Схема стеклоочистителя на ВАЗ 2110

Неисправности, связанные с электрикой имеют следующие признаки:

1. Щетки не занимают крайнее положение, останавливаются где попало, медленно двигаются. Причиной может быть в кольцевом выключателе. В этом случае нужно подогнуть контакты. Если это не помогло, нужна замена мотора дворников в сборе, так как он продается с редуктором.
2. Включен прерывистый режим, а щетки работают непрерывно, то проблема в реле, его нужно заменить. Если замена не помогла, то вероятно, что окислились или подгорели контакты на концевом выключателе.
3. Если при включении стеклоочистителя, очистители стекла и якорь не работают, то могли примерзнуть щетки. Другой причиной может быть сгоревший якорь.
4. Электромотор не работает, но предохранители исправны. В этом случае необходимо проверить контакты, которые имеет привод дворников, а также двигатель. Возможен вариант зависания щеток стеклоочистителя ВАЗ или сгорел якорь.

Проверка работы стеклоомывателя

Замена дворников

Для первой успешной замены рекомендуется рассмотреть виды стеклоочистителей. Следуя подробной инструкции, работы выполняются в течение получаса.

Замена моторчика стеклоочистителя ваз 2110

Сначала нужно рассмотреть старые щётки. Можно попытаться достать их из рычажков.
Зачастую установлены специальные пружины, которые дают возможность отогнуть эти рычажки.Далее нужно выявить, каким образом щетка крепится на рычажке (могут использоваться шурупы, иголки или зажимы).

Линейкой или, к примеру, рулеткой замеряется длина этих щеток.Требуемые инструменты для замены:

• круглоносые плоскогубцы;
• отвёртки в наборе;
• бумажные салфетки и полотенце небольших размеров.

Необходимые материалы для выполнения работ:

• набор новых щёток;
• специальная жидкость для стекла.

Требуемые материалы можно купить в магазинах, специализирующихся на реализации запасных автозапчастей.

Если машина выпущена раньше, для неё найти щётки почти не возможно. Единственное, что получится сделать, так это сменить только резиновую часть, прикреплённую на тонкую основу из металла.

Замену щеток рекомендуется выполнять в такой последовательности:

• для нормального доступа к стеклоочистителю автомобиль нужно поставить на парковку;
• стеклоочистители лобового стекла должны быть закреплены в том положении, чтобы обеспечивался беспрепятственный доступ к каждой щетке;
• в некоторых определённых марках машин стеклоочистители утоплены заподлицо, поэтому нужно прочитать инструкцию по их замене именно для Ваз 2110;
• на капоте машины, а также вокруг стеклоочистителей нужно расстелить полотенца ненужное одеяло. Такие меры предотвратят разбитие стекла и повреждение покрытия на капоте;
• старая конструкция стеклоочистителей вынимается из крепления.

• на окончании резиновой щетки располагается запорное устройство, которое легко открывается круглоносыми плоскогубцами. Функционирование запорного устройства проверяется несколько раз.
  Нужно сравнить резиновую щетку, зафиксированную на машине с новой щеткой, они должны совпадать. Она снимается из крепления и рычага.
  Вставляется новая щётка, при этом она должна пропускаться сквозь все точки, как и старая конструкция;
• на машинах, выпущенных недавно, установлены Т-образные крепления очистителей стекла, для их снятия необходимо воспользоваться небольшой отвёрткой плоского вида. Купленный агрегат устанавливается путём нажимания на сам рычаг, в результате должен послышаться щелчок;
• иной вид крепежа подразумевает использование шурупов. В подобной ситуации крепление агрегата с щеткой будет осуществляться при помощи одного-двух шурупов.
  Шурупы откручиваются отверткой, прикручивается новая конструкция на рычажок. Закручивать крепёжные шурупы нужно плотно, при этом можно подложить небольшие шайбы;
• примечательна новая Г-образная конструкция крепёжных рычажков. Данный агрегат оснащен закругленным фиксатором, который имеет шарнирное соединение.
  Для монтажа новых щеток не нужны инструменты, достаточно нажать на специальную защелку, немного потянуть на себя щетку и вынуть её из рычага. Чтобы зафиксировать новую конструкцию нужно надавливать на фиксатор до тех пор, пока он не установится на своё место, должен послышаться щелчок.

Когда проведены манипуляции с первой щеткой, пора приступать ко второй, последовательность действий такая же.

Часто становится необходимо, особенно на современных модификациях Ваз 2110 проводить замену моторчика. Именно он отвечает за нормальную работу стеклоочистителей.

Замена мотора для стеклоочистителей на ваз 2110

Замена мотора стеклоочистителя ваз 2110 проводиться может также своими руками. Кроме того, может быть необходима замена механизма стеклоочистителя ваз 2110 или замена рычагов стеклоочистителя ваз 2110.Порой, простая замена привода стеклоочистителя на ваз 2110 приводит к нормальной работе щеток.Как все сделать без ошибок расскажет подробное видео, которого в сети много.
Полезно также в процессе работы использовать фото материалы и картинки, тем более, если все проводится своими руками. Подробная инструкция по замене стеклоочистителей, представленная выше – это возможность неплохо сэкономить, ведь цена на услуги подобного рода в сервисах высокая, а результат не всегда радует владельца автомобиля.
Так же на нашем ресурсе Вы можете узнать о том, как выполняется замена форсунок омывателя.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт трапеции

Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.

На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

Инструкция по замене трапеции

Замена трапеции стеклоочистителя может быть выполнена самостоятельно, так как это простой процесс. Менять нужно весь механизм.

Перед работами следует приготовить инструменты и материалы:

Фотогалерея «Пошаговая замена трапеции стеклоочистителя»

Для этого следует выполнить следующие действия:

1. В первую очередь нужно отключить питание автомобиля, сняв клемму с «-» с АКБ.
2. На следующем этапе нужно демонтировать старую трапецию. Для этого нужно снять облицовку ветрового окна и расширительный бачок.
3. Затем нужно отсоединить разъем двигателя дворников.
4. Далее нужно выкрутить левую и правую гайки крепления очистителя стекла, снять дворники, все заглушки и крепеж с помощью крестовой отвертки. На кожухах также нужно снять пластиковые детали.
5. Затем нужно открутить крепежные гайки кронштейна электродвигателя к кузову автомобиля, а также крепеж, соединяющий трапецию с мотором. После этого можно демонтировать мотор.
6. После демонтажа электромотора можно извлекать ТС.
7. Перед установкой новую ТС нужно собрать, так как она реализуется в разобранном виде.
8. Установив новое изделие, механизм следует собрать в обратном порядке.

Этапы доработки

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

 Загрузка …

Советы автолюбителей и профессионалов

1. Как поменять моторчик заднего дворника

Крепление заднего стекла авто обычно отличается от переднего. Поэтому система привода стеклоочистителя там также устроена иначе. Соответственно, ответ на вопрос, как поменять моторчик заднего дворника, тоже имеет ряд нюансов:

• Первым делом стеклоочиститель фиксируют в вертикальном положении, чтобы открыть доступ к винтам крепежа.
• Следующий этап заключается в отсоединении от механизма всех внешних коммуникаций и разборке самой конструкции. Первым делом демонтируют рычаг, затем защитный колпак поворотного валика и откручивают крепеж кронштейна.
• Невозможно снять моторчик задних дворников без освобождения багажника от обивки. Она держится на пистонах, которые требуется вынуть в тех местах, где расположена колодка подсоединения проводки к мотор-редуктору.

Отсоединить обязательно две колодки. Одна используется для подключения кабелей, вторая для шлейфов.

• После отсоединения электрической части выкрутить удерживающие двигатель винты.
• Затем можно извлечь двигатель, для чего поворачивать его вправо-влево.

Рекомендуем

2. Как проверить работоспособность моторчика дворников

Во время ремонта или осмотра с целью профилактики есть несколько способов увидеть неисправности в работе системы очистки стекол:

Щетки должны быть закреплены в держателях в нормальном положении, качаться со скоростью, соответствующей заданию, и не встречать препятствий на пути. Для диагностики электродвигателя использовать тестер. Его возможностей достаточно для обнаружения разрыва контактов, выявления некачественных соединений. Разборка механизма нужна для визуального осмотра состояния шестерен редуктора

Особое внимание уделить состоянию зубчатых колес и резьбы на валиках. Прочие же механические узлы можно оценить во время осмотра даже без разборки

Источник

Почему выходит из строя трапеция стеклоочистителей

Главной причиной всех проблем, связанных с трапецией, является место расположения механизма. Мотор и трапеция дворников находятся прямо под стеклом.

В данном участке постоянно скапливается грязь, мелкие абразивные частицы, воды и омывающая жидкость.

Это приводит к износу в местах подвижных соединений и вымыванию смазки. Наблюдается активный износ пластиковых втулок шарниров, появляются люфты, заметно увеличивается сопротивление во время работы и растут нагрузки на моторчик. В подобных условиях трапеция на дворники и моторчик быстро выходят из строя.

Как правило, трапеция ВАЗ 2110 требует ревизии каждые 2 года. Под такой ревизией следует понимать чистку трапеции от грязи и дополнительную смазку. Если этого не сделать, уже через 5-6 лет потребуется замена или ремонт трапеции (используется ремкомплект трапеции).

Виды дворников

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Инструкция по замене трапеции

Замена трапеции стеклоочистителя может быть выполнена самостоятельно, так как это простой процесс. Менять нужно весь механизм.

Перед работами следует приготовить инструменты и материалы:

• крестовую и плоскую отвертки;
• набор ключей;
• новое изделие;
• .

Фотогалерея «Пошаговая замена трапеции стеклоочистителя»

Для этого следует выполнить следующие действия:

1. В первую очередь нужно отключить питание автомобиля, сняв клемму с «-» с АКБ.
2. На следующем этапе нужно демонтировать старую трапецию. Для этого нужно снять облицовку ветрового окна и расширительный бачок.
3. Затем нужно отсоединить разъем двигателя дворников.
4. Далее нужно выкрутить левую и правую гайки крепления очистителя стекла, снять дворники, все заглушки и крепеж с помощью крестовой отвертки. На кожухах также нужно снять пластиковые детали.
5. Затем нужно открутить крепежные гайки кронштейна электродвигателя к кузову автомобиля, а также крепеж, соединяющий трапецию с мотором. После этого можно демонтировать мотор.
6. После демонтажа электромотора можно извлекать ТС.
7. Перед установкой новую ТС нужно собрать, так как она реализуется в разобранном виде.
8. Установив новое изделие, механизм следует собрать в обратном порядке.

 Загрузка …

Как отремонтировать задние дворники?

Кроме передних стекол, у машины есть еще и задние, на которых в универсалах и хэтчбеках обычно тоже есть дворники. Они, как и передние, могут выйти из строя. Провести их диагностику будет немного сложнее: конструкция задних дворников на современных авто более мудреная, чем та, что мы описывали выше. Тем более в них реже можно встретить универсальные детали. Но попробовать разобраться, что не так, все же стоит.

• Проверьте проводку в области крышки багажника: она особенно уязвима.
• Посмотрите, нет ли поломки или нагара на предохранителе. Это нужно сделать в первую очередь, если кроме дворника перестала работать, например, еще и печка.
• Осмотрите втулку на наличие ржавчины.
• Убедитесь, что дело не в ослабших болтах.
• Проверьте подрулевой переключатель.
• Убедитесь, что дело не в поломке установленного в месте монтажа стеклоочистителя мотора-редуктора.

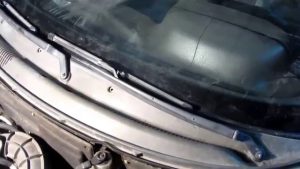

Как снять трапецию двориников

Для снятия трапеции понадобятся:

• ключ на 10;
• тонкая плоская отвертка;
• крестовая отвертка.

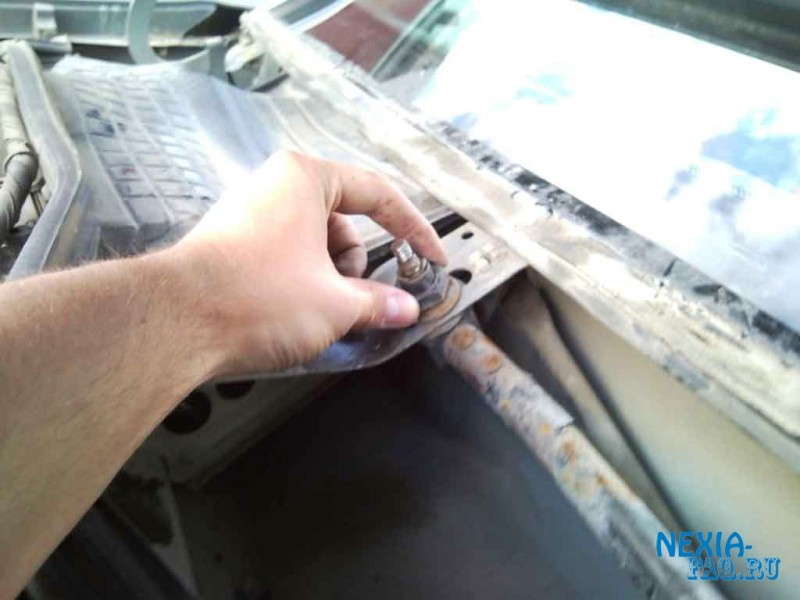

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Если достаточно ремонта …

Если причиной неисправности послужила, например, изношенная втулка, то можно ограничиться ремонтом трапеции стеклоочистителя

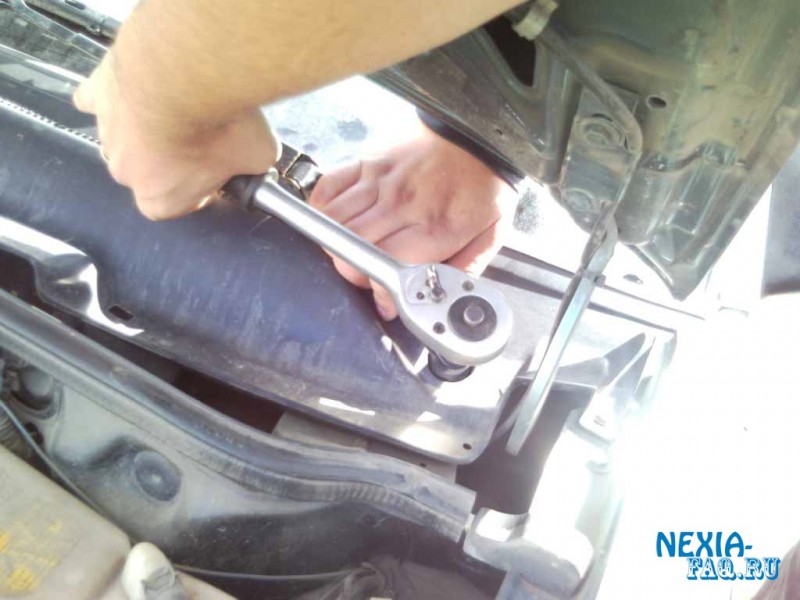

Открутив поводки дворников, осторожно демонтируем их. Будьте предельно аккуратны и избегайте резких движений во время ремонта, так как очень легко повредить лакокрасочное покрытие кромки капота

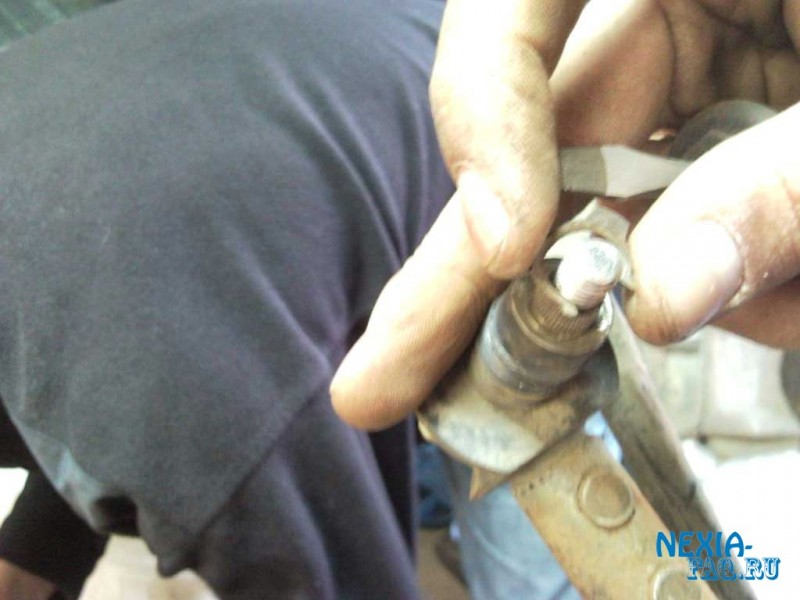

Затем снимается жабо и стопорные кольца, после чего трапеция стеклоочистителя достаточно легко вытаскивается. Ремкомплект имеет все необходимое, что может подлежать замене, поэтому вам нужно просто воспользоваться им. В некоторых случаях новые втулки необходимо рассверлить (если нет ремкомплекта на вашу модель автомобиля). Обязательно регулярно охлаждайте сверло, иначе под воздействием высоких температур втулка деформируется. Затем разбираем старый механизм.

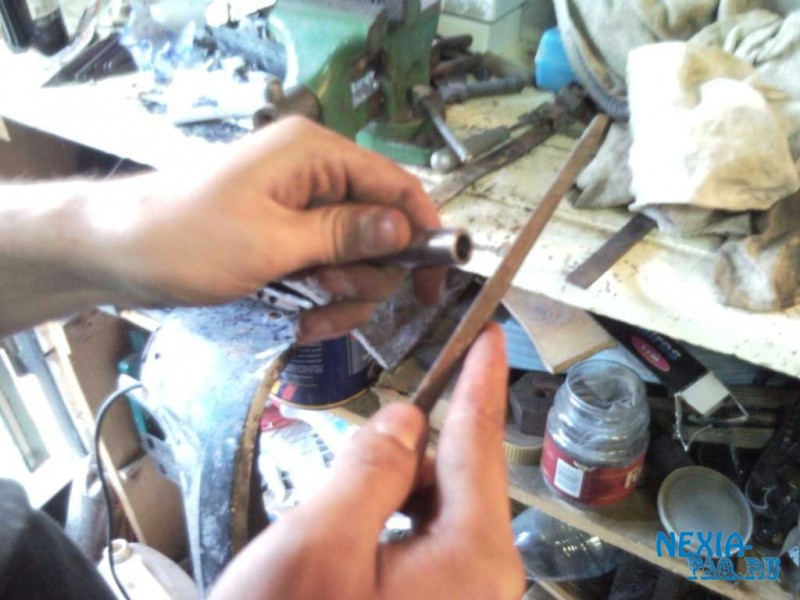

Если нужно подогнать втулку по длине, то сделать это можно с помощью напильника. При этом обязательно проследите, чтобы осталось место под стопорное кольцо и шайбу, так что периодически примеряйте новую деталь на старую ось. Сборка трапеции и ее монтаж после ремонта проводятся в обратном порядке. В результате таких работ исчезнет люфт щеток стеклоочистителей, они будут плотно прилегать к стеклу и, соответственно, отлично справляться со своими функциями.

Другие причины неисправности и их устранение

Трапецией и реле перечень причин неисправности не ограничивается. Пройдемся по остальным погрешностям.

Перегорел предохранитель

Где тонко, там и рвется. Предохранитель – уязвимая часть цепи, и этим он защищает остальные приборы. Именно с предохранителя стоит начать искать неисправность, если не работают дворники. Найдите место расположения предохранителя в вашем автомобиле. Чаще всего он расположен слева от рулевой колодки. Откройте отсек и осмотрите требуемый предохранитель. Если внешних повреждений нет, но сомнения остались, поменяйте местами два одинаковых предохранителя и проверьте, как будут работать устройства.

Проводка и контакты

Продолжим искать причину в электрике

После предохранителей внимание стоит обратить на проводку и контакты. Первые могло сорвать, а вторые имеют неприятное свойство окисляться, требуя зачистки

Крепления

Крепления дворников не вечны и могут со временем ослабнуть, так что проверить их лишним не будет. Попробуйте руками пошевелить дворники. Если они двигаются, снимите колпачки у основания и проверьте гайки, при необходимости подтяните их.

Блок управления

Следующей причиной, не дающей нормально использовать щетки стеклоочистителя, может быть неисправность подрулевых рычагов. Могла сломаться и перестать выдавать сигналы на включение ручка, отсоединиться от клемм провода. Если причина поломки кроется тут, то решить проблему труда не составит, да и место, требующее ремонта, найдется быстро. Просто проверьте часть электрической системы, ответственную за включение дворников.

Но беда в блоке управления может быть и серьезнее. Чтобы понять, требует ли блок замены, выполните следующие манипуляции:

• снимите пластиковые детали рулевой колонки;
• вытащите выключатель;
• проверьте выключатель тестером;
• в случае, если проверка показала, что он вышел из строя, замените его на новый.

Если же с ним все тоже в порядке, значит, причина кроется в другом.

Моторчик

Моторчик стоит проверять, если дворники наотрез отказываются работать. В нем могли износиться щетки, сгореть обмотка. Первые легко можно заменить, а вот во втором случае будет проще приобрести и установить новый моторчик. Кроме того, моторчик мог выйти из строя из-за сырости или ввиду почтенного возраста.

Моторчики современных авто имеют защиту от перегрева, а значит, если вы включаете дворники, не убрав предварительно снежные массы, стеклоочистители могут не двинуться с места просто из-за сработавшей защитной системы. Послушайте, есть ли звуки работы моторчика при включении дворников. Если нет, новости неутешительные.

Как снять мотор дворников ваз 2114

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

12. Снимите держатель с проводов, чтобы не потерять его.

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

15. Отверните гайку крепления кривошипа механизма стеклоочистителя…

16. …и снимите кривошип с вала редуктора, поддев его отверткой.

17. Выверните три болта крепления редуктора с электродвигателем.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

Источники

Как снять механизм стеклоочистителя

Для проведения работ по ремонту или замене необходимо знать, как снять трапецию дворников ВАЗ 2110. Для снятия трапеции необходимо подготовить ключ «10», плоскую тонкую отвертку и отвертку крестовую.

Весь процесс снятия выглядит следующим образом:

• сначала снимаются щетки стеклоочистителя (дворники);
• далее снимают пластиковые накладки и откручивают гайки крепления дворников к шпилькам трапеции;
• теперь необходимо выкрутить саморезы и боковые крепления жабо (защитная облицовка-кожух под лобовым стеклом);
• если крепления откручиваются с трудом, перед выкручиванием их нужно обработать проникающей смазкой типа WD-40;

Довольно часто на неновых нексиях разбивается втулка правой оси щетки стеклоочистителя дворника. Итог дворник плохо прижимается к стеклу, и начинает плохо чистить стекло.

Определить разбитую втулку просто:отгибаем правый дворник от стекла, и качаем его – большого люфта быть не должно!

	Для ремонта втулки трапеции были куплены металлокерамические втулки направляющих клапанов от Москвича-412 (или 40-го), они подходят на нексию с небольшой доработкой (достаточно их рассверлить). Стоимость порядка 50-70 руб за комплект.
	Для работы понадобится: дрель сверло (по стеклу/керамике) диаметром 10 мм сверло по металлу или дереву диаметром 15 мм тиски плоскогубцы отвертка
	Откручиваем поводки
	И снимаем их, равномерно покачивая в разные стороны. Не рекомендуется прикладывать большое усилие, т.к. если поводок сорвется, то может отбить краску на кромке капота
	Снимаем пластиковые заглушки, поворачивая их по часовой стрелке. Выкручиваем винты (еще два винта в районе опор капота)
	Снимаем жабо
	Выкручиваем пластиковые гайки, снимаем стопорные кольца и отсоединяем разъем на моторчик дворников
	Вынимаем трапецию стеклоочистителя
	Далее необходимо подготовить втулку от Москвича. Оборачиваем ее тряпкой, чтобы не повредить, и зажимаем в тиски (не перестарайтесь, можно и сломать!)
	Рассверливаем втулку сверлом по стеклу/керамике диаметром 10 мм. Желательно периодически охлаждать сверло водой, т.к. в процессе сверления оно сильно нагревается
	Вот что получилось: слева втулка до рассверливания, справа – после
	Снимаем стопорную шайбу и разбираем
	В старой пластиковой втулке рассверливаем отверстие сверлом диаметром 15 мм, при этом старайтесь не повредить резьбу на пластике
	Стачиваем торец втулки напильником, чтобы она подошла по длине и еще оставалось место для шайбы и стопорного кольца, периодически примеряя на снятой оси.
	Собираем всю конструкцию трапеции в обратном порядке
	И устанавливаем трапецию стеклоочистителей на место. Теперь щетка стеклоочистителя будет работать без люфта, и хорошо очищать стекло
	Как вариант, можно выточить новую латунную втулку на токарном станке, если у кого есть знакомые токари. Размеры втулки: диаметр наружний – 13 мм диаметр внутренний – 10 мм длина – 50 мм В случае установки этой втулки (диаметр 13 мм), пластиковую втулку рассверливаем именно на 13 мм
	Еще один вариант установки (ремонта) втулки на трапецию стеклоочистителя нексии
	Так выглядит разбитая втулка трапеции стеклоочистителя
	В качестве гильзы приобретен анкер: наружний диаметр 12 мм, внутренний диаметр 10 мм – именно то, что нам нужно
	Сверлом на 12 мм рассверливаем пластмассовую втулку
	Примеряем втулку. Если подходит хорошо, устанавливаем втулку…

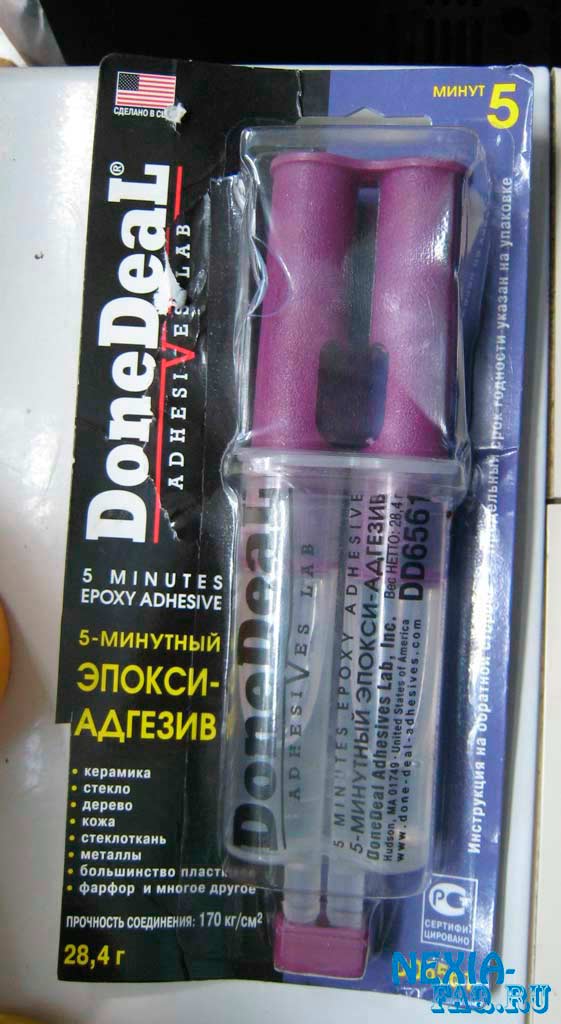

	…предварительно намазав на нее эпоксидной смолы
