Как выявить неисправности и провести ремонт переднего моста уаз: расписываем во всех подробностях

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

https://youtube.com/watch?v=ASOPOXPg2ns

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

https://youtube.com/watch?v=ayvqju4Ka7g

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

Регулировка подшипников главной передачи переднего моста УАЗ 31519

Отрегулируйте подшипники главной передачи в следующем порядке.

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи: 1 – оправка; 2 – наружная обойма подшипника; 3 – подшипник

Установите кольцо в картер 16 (см.

Рис. 6.9. Расположение контакта на зубьях шестерен главной передачи: 1 – правильное расположение; 2 – пятно контакта расположено на вершине зуба; 3 – пятно контакта расположено у основания зуба; 4 – пятно контакта расположено на узком конце зуба; 5 – пятно контакта расположено на широком конце зуба; А – сторона переднего хода; Б – сторона заднего хода

7. Проверьте зацепление шестерен главной передачи по пятну контакта. Для этого нанесите краску на зубья ведомой шестерни (по 2 зуба в трех или четырех местах равномерно по окружности).

8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.9.

При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.9 (поз. 1).

При контакте по вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, при этом для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.

При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.

При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.

9. Установите на крышку подшипника дифференциала стопорную пластину.

Стопорная пластина может быть установлена в зубьях регулировочной гайки одним или двумя “усиками”. При невозможности установки стопорной пластины в определенном положении дотяните регулировочную гайку до ближайшего совпадения зубьев и стопорной пластины.

10. Собрав главную передачу, проверьте ее нагрев после пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 о С (вода на картере кипит), то снова отрегулируйте предварительный натяг подшипников, как указано выше.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Регулировка деталей мостов автомобиля УАЗ-452

Задний мост автомобилей УАЗ-452 На автомобилях УАЗ-451М и УАЗ-452 установлены задние мосты одинаковой конструкции, устройство которых показано на рис. 1.

Рис. 1. Задний мост УАЗ-452

1 — крышка картера заднего моста, 2 — полуось; 3 — сапун, 4 — кожух полуоси, 5 — подшипник дифференциала, 6 — регулировочные прокладки подшипников дифференциала; 7 — коробка дифференциала, 8 — роликовый подшипник ведущей шестерни, 9- ведомая шестерня, 10-регулировочное кольцо положения ведущей шестерни; 11 — крышка подшипника, 12 — маслоотгонное кольцо; 13— фланец вала ведущей шестерни, 15— сальник; 16 —прокладка; 17 — двухрядный роликовый конический подшипник; 18 — распорное кольцо; 19 — регулировочные прокладки подшипников вала ведущей шестерни; 20 — ведущая шестерня; 21 — опорная шайба сателлита; 22 — сателлит; 23 — картер заднего моста; 24 — опорная шайба полуосевой шестерни; 25— ось сателлитов; 26 — шпилька; 27 — прокладка картера; 28 — шестерня полуоси; А — канал

Картер заднего моста, разъемный в вертикальной плоскости, состоит из двух частей: картера 23 и крышки 1, соединенных болтами.

В обе половины картера запрессованы и дополнительно закреплены электрозаклепками кожухи 4 полуосей.

К кожухам приварены подушки для установки рессор, а на концах — фланцы для крепления опорных тормозных дисков.

передача редуктора заднего моста УАЗ-452 состоит из пары конических шестерен со спиральным зубом. Передаточное отношение главной пары 5,125:1 (41 и 8 зубьев). Ось ведущей шестерни смещена вправо от продольной оси автомобиля на 75 мм. Ведущая, шестерня 20 установлена на двух опорах: двухрядном радиально-упорном роликовом подшипнике 17 и роликовом радиальном подшипнике 8 неразборной конструкции.

Дифференциал редуктора установлен на двух конических роликовых подшипниках 5, расположенных в картере и крышке заднего моста.

Ведомая шестерня 9 прикреплена к фланцу коробки дифференциала десятью болтами.

Сателлиты 22 установлены на двух осях 25, взаимное расположение которых фиксируется пазами, имеющимися в середине осей. Сателлиты и полуосевые шестерни снабжены сменными опорными шайбами 21 и 24. Полуось 2 имеет фланец, который устанавливают на шесть шпилек ступицы колеса и закрепляют гайками.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт — узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета — промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу — зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата

Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.

На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

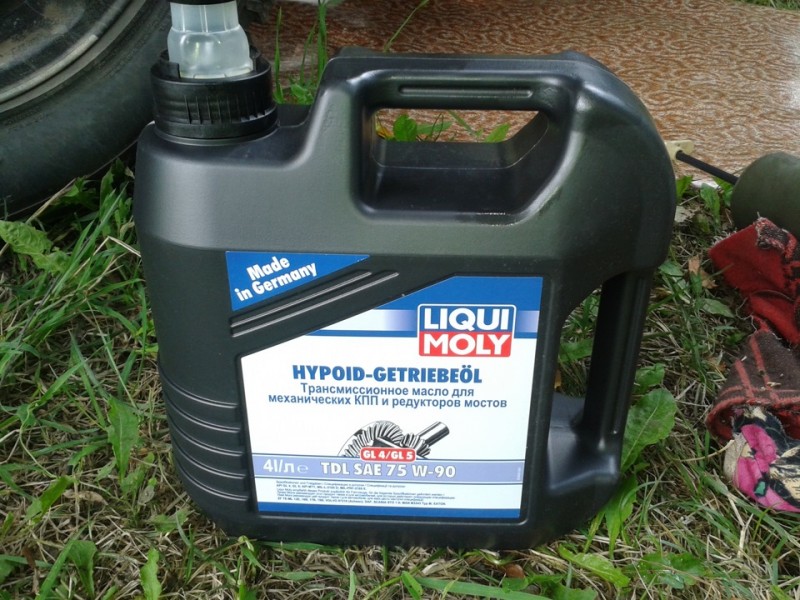

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Обслуживание узлов

Для нормальной работы узлов трансмиссии необходимо регулярно обслуживать передний и задний мост Спайсер УАЗ Патриот. Для этого необходимо проводить визуальный осмотр на предмет потеков смазочного материала и регулярно проводить замену масла.

Производитель рекомендует менять смазку в мостах Спайсер каждые 25000-30000 километров пробега. Этот показатель может сокращаться в зависимости от условий эксплуатации и стиля вождения.

До замены масла необходимо провести следующие действия:

1. Прогреть трансмиссию UAZ. Для этого проехать на автомобиле от 4 до 6 км. Прогревание трансмиссионного масла необходимо для снижения его вязкости;
2. Для удобства проведения работ поставить машину на яму или эстакаду (некоторые автомобилисты выполняют процедуру лежа на специализированном поддоне);
3. Предотвратить самопроизвольное прокатывание автомобиля. Для этого установить под колёса башмаки;
4. Очистить поверхность в районе сливной и заливной пробки от загрязнений;
5. Подготовить емкость для отработанного масла. Подойдёт любой сосуд с широкой горловиной;
6. Открутить пробку заливной горловины;
7. Поставить сосуд под сливное отверстие и демонтировать заглушку;
8. Дождаться полного стекания смазки;
9. Очистить внутреннюю поверхность заглушек от загрязнений и металлической стружки;
10. Закрутить заглушку сливного отверстия до упора;

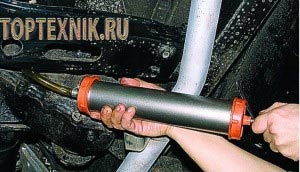

11. Залить новое масло, используя специализированный нагнетатель или шприц;
12. Закрутить пробку заливного отверстия до упора;
13. Очистить карта редуктора от потеков масла.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

После обратной сборки и восстановления уровня масла производится проверка работоспособности переднего моста Патриот.

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

При эксплуатации необходимо периодически проверять состояние подшипников путем покачивания ведущей оси за фланец, предназначенный для крепления карданного вала.

Устройство и схема заднего моста

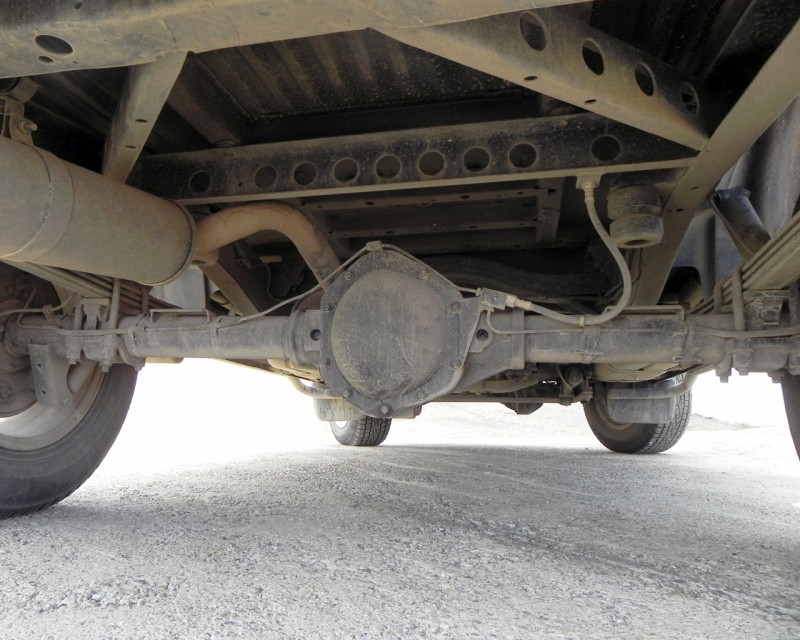

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Проверка раздатки

Достоинство агрегата, распределяющего крутящий импульс в том, что устройство требует минимального вмешательства и ухода. Манипуляции заключаются в контроле уровня и смене смазки, осмотру соединений на предмет повреждения. Прежде чем работать с коробкой, изделие чистят. Это помогает обнаружить скрытые трещины и течи. При обнаружении подобных симптомов выясняют, какова причина явления. Неисправные детали меняют, как правило, это уплотняющие элементы и сальники.

После очистки и визуального просмотра поверхности раздатки, сверяют уровень смазки в изделии. Если жидкости мало, субстанцию доливают. Параллельно сверяют смазку в коробке передач, значение соответствует нижней кромки отверстия заливки. При низком уровне жидкости в раздаточной коробке, но при этом повышенном в коробке передач, доливка не нужна, поскольку суммарное количество вещества не изменилось.

Детальный осмотр коробки предусматривает демонтаж изделия. После помывки и сушки воздухом, узел осматривают. Поддон и заглушки проверяют на наличие трещин и сколов. Сальники и уплотнители заменяются новыми.

Замена масла в раздаточной коробке УАЗ:

Проверяют, что бы состояние рабочих частей на валах и шлицах соответствовало норме, что бы зубья шестерёнок не имели износа и сколов. Даже если повреждения маленькие, изделия подлежат замене

Уделяется внимание подшипникам, потёртости кольцевых дорожек не допустим. Так же проверяют разделители, сферы, ролики и др

Зазоры, осколки, стук, неровный ход – сигнал к смене изделия.

Заедают и деформируются стержни и вилки, теряется упругость пружинных элементов, тогда изделия меняются. Кроме того следует внимательно отнестись к переключению, когда рычаги раздатки УАЗ Буханка заедают и заклинивают. Проверяются зубья муфты на предмет разрушения. Слабое звено дифференциала – сателлит. Малые недочёты заставляют шлифовать изделие, в худшем варианте, менять.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Определение и цель

Колеса автомобиля нуждаются в соединительной балке, чтобы поддерживать их, это была надежная опора и крепление. Мост действует как такой луч. Он принимает на себя все нагрузки, возникающие при движении, и демпфирует их с помощью упругих деталей. Если бы это устройство не было предоставлено, автомобиль не смог бы справиться с задачами, которые он должен был выполнить.

Если мост является проводящим, то, помимо функции соединения, он также служит в качестве датчика крутящего момента. Ведущий мост представляет собой сложное устройство, единое целое, состоящее из массы деталей. Каждый из них выполняет определенные функции работы. Снимите одну часть — и машина будет неработоспособна

Именно поэтому так важно регулярно проверять качество всех компонентов автомобиля. Мостовое устройство включает в себя следующие элементы:

• Пружины;
• Полуось;
• Дифференциальный;
• Главная пара.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

основные трудности и их преодоление

Ремонт заднего моста УАЗ 469 требуется нечасто – это надежный компонент, рассчитанный на большую разнонаправленную нагрузку. Но для внедорожника нет ничего невозможного. Основой для выхода из строя может стать интенсивная эксплуатация, недостаточное обслуживание, неудачное преодоление препятствий.

Общее описание конструкции и опасные факторы

Она обеспечивает опору кузова и связывает колеса с трансмиссией

Кроме того, в нем устанавливается несколько устройств, имеющих важное значение для использования:

1. Дифференциал. Он одновременно принадлежит и к трансмиссионной системе. Необходим для того, чтобы ведущие колеса вращались независимо друг от друга.
2. Основная передача полуоси.
3. Колесные регуляторы, установленные по краям. Благодаря им происходит быстрое и значительное увеличение крутящего момента.

Обобщенно, с позиции ремонтных работ — это компактное расположение механических агрегатов с преобладающим шестереночным зацеплением. Следовательно, типичные проблемы следующие:

1. Неверная регулировка одной из зубчатых передач, из-за чего колесная часть работает несогласованно или вращение передается и трансформируется неправильно. Устранить это можно только разборкой и регулированием.
2. Износ подшипников, осей или шестерней. В данном случае предпочтительна замена комплектующей на идентичную. Запасные части для УАЗ Hunter всегда можно купить в любой модернизации. В этом заключается одно из главных преимуществ отечественной недорогой автотехники.
3. Протечки масла. Для минимизации трения внутрь приходится заливать смазывающую жидкость, которая, к тому же, охлаждает составляющие узла. При нарушении уплотнения оно протекает, и механизмы начинают разрушать себя (износ ускоряется в разы). Утечки обнаруживаются по характерным следам.
4. Поломка корпуса, вызванная естественным истиранием, основательным ударом, ржавчиной. Здесь допустимо восстановление в условиях мастерской.

Независимо от причины показан демонтаж, который требует соответствующего технического оснащения и инструмента. Без опыта к заднему мосту лучше даже не подходить. Шестеренки вещь сложная, и запутаться в них легко, если нет глубокого понимания. Кроме того, всесторонняя диагностика имеет много тонкостей, которые нельзя упускать.

Любой ремонт УАЗ в Твери специализирующимися фирмами позволяет процесс ускорить и не сомневаться в его результатах. Обращаться в них стоит не только, когда движение машины уже не возможно.

Проведение профилактики и ранее выявление несоответствий способно предотвратить простои и обойтись наименьшими затратами. Желательно получить профессиональную консультацию даже после очевидных изменений в работе или после ударных воздействий.

Свежевыпущенный или б/у

Переустановка полностью осмыслена лишь при критичной деформации или когда подавляющее количество деталей непоправимо изношена. В большинстве ситуаций получается ограничиться локальной перестановкой. У заказчика всегда есть выбор: ставить совершенно новую запчасть или немного сэкономить и взять что-нибудь с разборки 469. Оба пути реальны, но первый вариант гораздо надежнее. Нагрузки чрезвычайно велики, и трудно быть уверенным, что они не привели к незаметным дефектам, которые вскоре себя проявят. Речь идет не о такой большой разнице, которая дает существенную экономию.

Перспектива ремонта заднего моста УАЗ 469 не должна сильно настораживать и, тем более, располагать к отказу от техники. Грамотное исполнение дает возможность вернуть первоначальные характеристики, близкие к заводским.

Все статьи

Возможные неисправности и способы их устранения

Ремонт переднего или заднего моста УАЗ 469 можно выполнить самостоятельно. Для этого потребуется стандартный набор инструментов и наличие минимальных технических знаний. Возможные неисправности:

Наличие масляных подтеков

Появление масляных потеков на корпусе картера или в местах крепления ступиц свидетельствует о нарушении герметизации узла. Причиной нарушения может стать выход из строя дыхательного клапана. При нагревании смазочный материал расширяется и в полости оси создаётся давление. Под действием давления нарушается целостность прокладок и сальников.

Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить вышедшие из строя уплотнители.

Повышенный шум

Повышенный уровень шума при работе свидетельствует о сильном износе вращающихся частей или о попадании воды в узел. При движении по бездорожью или преодолению брода вода попадает в полость оси через дыхательный клапан. Это приводит к ухудшению смазки вращающихся частей.

Для предотвращения попадания воды автовладельцы модернизируют конструкцию дыхательного клапана.

Для этого  удаляют стандартный колпачок. Соединяют выход дыхательного клапана с резиновым шлангом. Второй конец шланга  крепят в моторном отсеке.

Хруст при работе узла свидетельствует о нарушении работы подшипников. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Поломка шестерен

При выходе из строя шестерен главной передачи или межколесного дифференциала наблюдается повышенный уровень шума или некорректная работа узла. Для ремонта нужно заменить изношенные комплектующие новыми.

Демонтаж моста с автомобиля

Для  того чтобы отремонтировать и отрегулировать узел необходимо снять мост УАЗ 469 с  транспортного средства. Демонтаж выполняют в следующей последовательности:

• Установить автомобиль на смотровую яму или эстакаду;
• Обездвижить транспортное средство противооткатными устройствами;
• Демонтировать амортизаторы;

• Открутить болты крепления карданного вала;
• Снять тягу рулевой сошки;
• Демонтировать трубопровод тормозной системы;
• Открутить гайки крепления рессор;
• Поддомкратить кузов автомобиля;

Проверка работоспособности редуктора осуществляется на специализированном стенде. Это позволяет проверить корректность работы узла, как под нагрузкой, так и без неё. Установка оси на транспортное средство проводится в обратной последовательности.

Из вышеперечисленного следует, что передняя и задняя ось модели УАЗ 469 отличаются надежностью и простотой конструкции. Устройство передней оси отличается наличием механизма поворота колёс, необходимого для управления транспортным средством. Ремонт выполняется самостоятельно автовладельцами без применения специализированного оборудования.
