Регулировка фар калина 1 вручную

Содержание:

Где должны находиться противотуманные фары
Регулируем оптику Калины в кузовной версии хэтчбек
Настройка противотуманных фар своими руками
- Подготовительные операции
- Начинаем
Особенности проведения монтажа и настройки
- Установка
- Как отрегулировать свет
МЕТОДЫ ДИАГНОСТИКИ
Как отрегулировать фары на Ладе Калине своими руками
- Корректор фар: устройство и неисправности
- Как отрегулировать фары
Принцип работы
- Технические требования
- Технические особенности
Примечания
Регулировка дальнего света фар калина 2
Самостоятельная установка противотуманных фар на автомобиль Лада Калина
- Регулировка ПТФ
Вопрос-ответ: чего нельзя допускать ни в коем случае
- Примечание:
- Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

Где должны находиться противотуманные фары

ПТФ предназначены, чтобы улучшить видимость дороги в сложных погодных условиях: туман, дождь и все вместе. Известно, что образования тумана происходит из-за конденсации влаги в воздухе, когда земля еще теплая, а температура воздуха ниже её. Образование капель начинается в том месте, где температурная граница будет проходить через точку росы.

Поверхность дороги относительно теплая, чем выше, тем эта температура ниже. На определенной высоте она снижается до точки образования росы. Из воздуха конденсируется пар, образовывается туман. То есть, над самой поверхностью плотность тумана будет самой минимальной, чем выше, тем он будет становиться плотнее.

Исходя из этой теории, следует, что противотуманные фары необходимо устанавливать как можно ближе к поверхности земли (дороги). Чтобы их свет попадал именно в ту зону, где туман менее густой. Поэтому, установка ПТФ на уровне фар или выше их не приведет к желаемому результату.

Вспомните, во время тумана если включить ближний свет, то перед автомобилем возникает белая пелена, тем более, если включить дальний свет. Вы получите непроницаемую «стену». Это происходит из-за того, что капли в воздухе отражают свет ваших фар. Чем ярче свет или насыщеннее туман, тем больше света отражается вам в глаза – видимость падает до 2 метров.

Именно поэтому на современных автомобилях противотуманные фары устанавливаются ниже уровня головного света. Чтобы их свет попадал в ту зону, где конденсация влаги минимальная, и он не отражался от капель. При самостоятельной установке ПТФ нужно руководствоваться этим же требованием.

В противном случае вы не получите прибавку к освещенности дороги в туман. А использовать их в обычных условиях я не вижу смысла. Если ваши фары правильно настроены, то они должны и так хорошо освещать дорогу перед авто, а ставить противотуманки в помощь ближнему свету – экономически не оправданно.

Но если у вас они уже стоят по всем правилам, а их эффективность минимальная, встречный поток вам «мигает» дальний светом, значит пришло время их правильно настроить, чтобы они светили куда нужно.

Регулируем оптику Калины в кузовной версии хэтчбек

У данного типа кузова LADA Kalina головная светотехника обладает аналогичной конструкцией, как и у седана. Эти устройства отличает то, что регулировка фар простая и доступная. Корректировочная процедура осуществляется для достижения оптимального освещения впереди расположенного участка дороги, причем должен быть полностью исключен риск ослепления водителей встречных машин.

Для удобного выполнения регулировочного процесса владельцу понадобятся мелок и рулетка. Предварительно следует позаботиться о том, чтобы на момент регулировки в баке присутствовал 50-процентный объем топлива. Механики советуют привлекать помощника, который в течение процедуры будет присутствовать в кресле водителя. Как отрегулировать фары пошагово:

Автомобиль помещается на аналогичную ровную площадку вплотную к стене, на которой мелом обозначается центр машины и центры фар.
Далее с помощью рулетки вымеряем расстояние в 7,5 метра, где устанавливаем метку.
Машину LADA Kalina отгоняем ровно до этой отметки.
Нанесенные центры оптических устройств соединяем ровной линией, прочерчиваемой мелом. Также через эти центры проводим вертикальные линии.
Далее от горизонтально нанесенной линии отступаем 75 мм и вычерчиваем параллельную ей прямую. Для большей корректности предварительно отмеряем это расстояние в нескольких местах.
Регулировку фар производим во включенном состоянии и поочередно. В момент выполнения процесса на первом оптическом приборе второй закрываем указанным картонным листом.
Корректного положения отражателя добиваемся посредством вращения винтов. Здесь требуется достижение такого положения светового пучка, при котором вершина угла пятна света на стене пересекает вертикальную прямую, ранее начерченную через центральную точку фары.

Участок верхней границы луча совмещаем с нижней линией.

Аналогичные манипуляции проводим для второй фары.

Настройка противотуманных фар своими руками

Для этого понадобится:

Строительная рулетка
Мел или маркер
Лист картона или большая тряпка.

Подготовительные операции

Выбираем ровную горизонтальную площадку с вертикальной стеной. Желательно чтобы она тоже была ровной. Вместо ее можно использовать ворота гаража или забор дома;
Накачиваем колеса, добиваемся одинакового давления везде;
Как бы глупо это не звучало, вытираем начисто противотуманные фары.

Начинаем

Становимся на площадку перед стеной на расстояние от нее 5 метров. Дальше не имеет смысла, да и такой большой ровной поверхности я никогда не находил на гаражах

Это важно, так как мы все стараемся делать своими руками именно в гаражных условиях

Находим центр фары. Как и с головной оптикой на противотуманках можно ориентироваться на лампочку, которую видно через стекло. Рулеткой измеряем высоту от земли до центра.

Переносим это расстояние на вертикальную ровную поверхность. Делаем отметки мелом для левой и правой противотуманной фары. Включаем свет. Смотрим на стену, где заканчивается светотеневая граница ПТФ.

Чтобы правильно отрегулировать противотуманные фары, нужно вспомнить про коэффициент преломления света оптикой. Он указывается радом с фонарями ближнего света, на них или на элементах кузова рядом с фарами.

В случае с противотуманками существует два расхожих мнения. Одно утверждает, что при настройке света ПТФ нужно этот коэффициент умножить на длину от фары до стены. Так же, как и с ближнем светом. Мы получим значение, на которое нужно опустить светотеневую границу от центра фары, для достижения максимального эффекта освещения и не слепить «встречку».

Второй вариант – этот коэффициент нужно делить на два и умножать его на расстояние от фары до стены. Сторонники этой концепции аргументируют это тем, что противотуманки находятся приблизительно в два раза ниже, чем фонари головной оптики. Поэтому нужно использовать коэффициент в два раза меньше, чем для ближнего света. Так как световой пучок будет сильно занижен.

Дальше дело техники. На заводских ПТФ есть специальные регулировочные болты, обычно они спрятаны радом с фарой под пластиковой накладкой в бампере. Этих болтов по одному на каждую противотуманку, так как регулировка осуществляется только по высоте. Но у каждой модели автомобиля есть свои особенности и место расположения регулировочных элементов, поэтому владельцы должны их сами знать и в это углубляться не буду.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок.

Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля

Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

МЕТОДЫ ДИАГНОСТИКИ

Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

Как отрегулировать фары на Ладе Калине своими руками

05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем

Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

ручной корректор фар Калины;
электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:

Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:

рулетка, достаточно 5 метров;
лист картонный или фанера крупных размеров;
ключ на 6 граней пятимиллиметровый;
груз не менее 75 кг;
ручка (карандаш);
непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине

Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

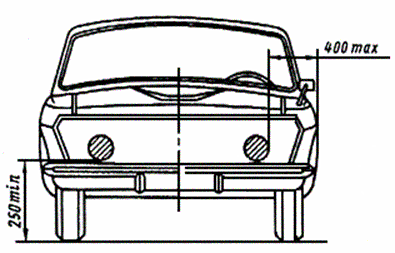

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

От дороги – не ниже 250 мм;
От внешних габаритов – не ближе 400 мм.

Согласно требований ГОСТ 8769-75, ПТФ должны вписываться в указанные габариты

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Линзованные противотуманные фары для Калины

Примечания

Замена опорного подшипника Лада Калина своими руками Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

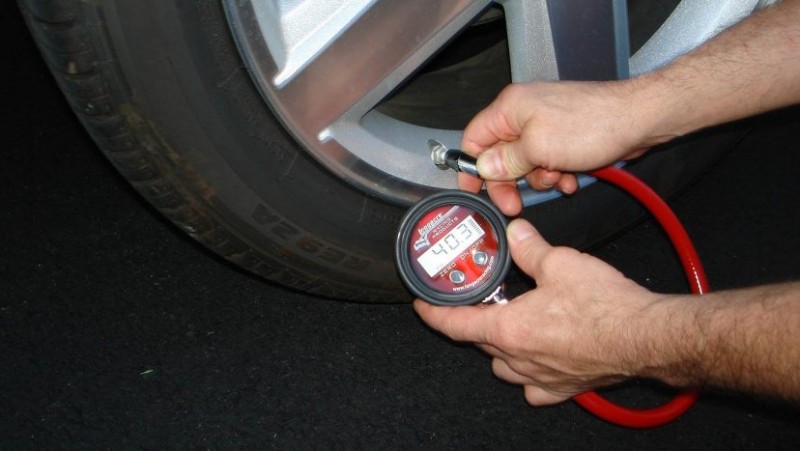

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

1 — горизонтальная линия, соответствующая центрам фар;
2 — линия, проходящая через центры световых пятен;
А, В — вертикальные линии, соответствующие центрам фар;
О — осевая линия;
h — расстояние от центров фар до пола;
d — расстояние между центрами ламп фар.

Видео регулировки света фар легковых автомобилей:

В статье не хватает:

Качественных фото ремонта
Фото инструмента
Фото деталей и расходников

Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем. Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

В качестве примера рассмотрим, как происходит регулировка фар Калина Лада

Регулировка дальнего света фар калина 2

Для выполнения работы потребуется помощник, а также:

— ровная горизонтальная площадка (желательно возле стены дома, забора или ворот);

— рулетка длиной 5 м;

— лист картона (чтобы прикрыть фару при регулировке).

Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Таккакнайти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1×2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы установить щит вертикально.

Последовательность выполнения

Схема разметки экрана для регулировки света блок-фар: А — вертикальная лшшя, обозначающая расположение центра лампы ближнего света левой блокфары; В — вертикальная линия, обозначающая расположение лампы ближнего свега правой блок-фары; С — горизонтальная линия, обозначающая расположение ламп ближнего/дальнего света фар; D — линия, обозначающая высоту подъема горизонтальной границы пучков света; О — осевая линия; I — расстояние между ламнами ближнего света блок-фар; h — расстояние от поверхности площадки на которой установлен автомобиль до центра ламп ближнего света фар

1. Устанавливаем автомобиль на ровную горизонтальную площадку перпендикулярно поверхности, выбранной в качестве экрана, и на расстоянии 5 м от нее.

2. Размечаем экран согласно рисунку.

Необходимые замеры можно сделать с помощью рулетки.

3. Проверяем давление в шинах, при необходимости доводим его до нормы.

4. Поворачиваем ручку привода элктрокорректора фар в положение О, соответствующее минимальной загрузке автомобиля.

5. Помощник садится на сиденье водителя. После чего энергично качаем автомобиль сбоку для самоустановки подвески.

6. Включив ближний свет фар, закрываем листом картона одну из блок-фар, например правую.

7. Шестигранным ключом на 6 мм вращая регулировочный винт 1 левой блок-фары, подводим горизонтальную границу пучка света к линии D, а затем, вращая регулировочный винт 2, совмещаем излом границы пучка света с линией А.

В фарах Лада Калина 2 применена так называемая оптика прозрачных стекол. Рассеиватель фары абсолютно прозрачен и не имеет никаких элементов для организации светового потока, так как эту функцию выполняет отражатель. Фары оснащены электрокорректором, который позволяет с места водителя регулировать по высоте направления световых пучков фар в зависимости от загрузки автомобиля. Расскажем про проверку и регулировку света фар Лада Калина 2 более детально..

Потребуется: крестовая отвертка, плотный материал, автомобиль должен быть с полным топливным баком, довести до нормы давление в шинах.

Для точной регулировки направления света фар рекомендуется обращаться в сервисный центр. Без соответствующего оборудования своими руками можно выполнить только примерную проверку и регулировку света фар.

Порядок действий:

Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.
Разместите на стене экран, как показано на рисунке.
Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
Линии 1 и 2 должны проходить по центрам ламп ближнего света.
Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
Закрыть плотным материалом одну фару.
Включаем ближний свет фар и проверяем расположение световых пятен.

Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали.

Фары на Лада Калина 2 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок фару.

Такая процедура как регулировка фар автомобиля является весьма ответственным мероприятием. Она выполняется специалистами в соответствующей мастерской или своими руками при наличии достаточного опыта и подходящих условий. И многих владельцев авто интересует, как отрегулировать фары. Перед началом выполнения регулировочных действий рекомендуется ознакомиться с конструктивными аспектами головной светотехники в модели Лада Калина.

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

Регулировка клапанов на ВАЗ 2107 своими руками

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется достаточно просто снять их.

Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установкипротивотуманных фар на машину Ладу Калинанеобходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Точнее отрегулировать противотуманки можно на СТО, используя для этого реглоскоп. После проведения всех вышеперечисленных процедур ПТФ полностью готовы к применению в пути.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).
