Коробка передач (кпп) на ваз 2114

Подготовка к сборке

Подготовку к сборке можно разделить на два основных этапа: замер и при необходимости устранение осевого люфта копирного вала и проверка пригодности к дальнейшей эксплуатации подшипника вторичного вала.

Первый этап — замер и устранение осевого люфта копирного вала

Одеваем на копирный вал со стороны фиксатора — регулировочные шайбы. В моем случае регулировочных шайб было четыре, но у вас их может быть больше или меньше, а может и не быть… Отводим стопорную планку в сторону и устанавливаем копирный вал на свое место. На второй конец копирного вала одеваем штатную, упорную шайбу.

Укладываем на плоскость разъема крышки КПП новую прокладку (обязательно) на которую в дальнейшем вы будите окончательно собирать КПП и с положенным усилием затягиваем крепежные винты крышки КПП.

Переворачиваем двигатель и замеряем осевой люфт копирного вала, норма 0,2-0,4мм, но будет лучше, если вам удастся обеспечить осевой люфт на уровне не более 0,2мм. Регулировка осевого люфта осуществляется простым добавлением или убиранием регулировочных шайб.

Я произвожу замер люфта индикатором. Если у вас его нет — попробуйте замерить люфт штангенциркулем, если и штангенциркуля нет, так уж и быть — меряйте «на глаз»…

Второй этап: проверка на пригодность к дальнейшей эксплуатации вторичного вала

При обычных режимах эксплуатации — подшипник вторичного вала ходит достаточно долго. Но как бы мы не хотели и не старались, а он изнашивается. Оно бы ничего, если бы не безопасность: если у вас на ходу разлетится подшипник вторичного вала, а он обязательно разлетится, если его вовремя не поменять — КПП вместе с задним колесом клинит, причем намертво и вы шлифуете попой асфальт…

Осторожно, над каким-нибудь подносом вынимаем вторичный вал и внимательно осматриваем беговую дорожку подшипника вала, обоймы и сами ролики. На рабочих поверхностях подшипника и роликов не должно быть раковин, гранености, следов износа или перегрева

Дорожка должна иметь идеально ровную рабочею поверхность.

Пример беговой дорожки вторичного вала и обоймы в идеальном состоянии.

Для облегчения обратной сборки — нанесите на беговую дорожку какую-нибудь смазку, типа литола и аккуратно уложите ролики на дорожку и немного прокручивая вставьте вал в обойму. Как только шлицы звездочки упрутся в кромку сальника — тонкой отверткой по кругу поправьте кромку сальника и продвиньте вал до упора. И сразу же, чтобы вал не выпал — наденьте на него звездочку и закрепите ее гайкой.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

1. Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
2. Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
3. Промывка, чистка, сборка и установка механизма на место.
4. Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

• модель и марка машины;
• объем проведенных работ;
• вид неисправности либо поломки;
• стадия изношенности элементов;
• стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

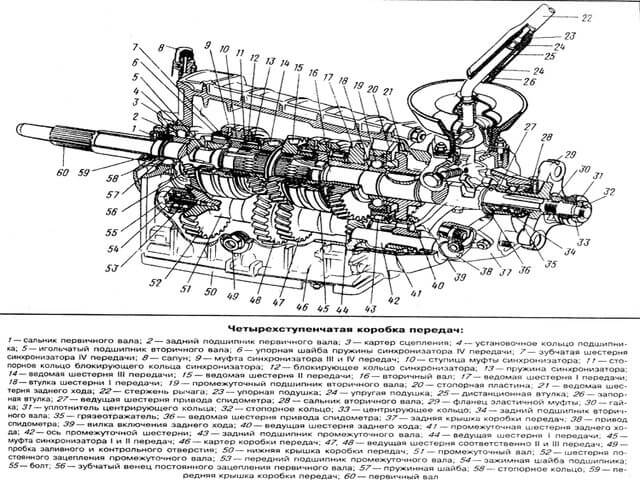

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Что важно знать о механической коробке передач

Рассматривать подробно, как устроена МКПП, нам незачем. Затронем поверхностно лишь основные моменты, которые оказывают влияние на ремонт механической коробки.

Основная цель коробки передач (КП) – передача мощности и крутящего момента от силового агрегата в изменяемом интервале оборотов. Чтобы менять количество вращений, применяют пары шестеренок, у которых разное передаточное отношение. За счет них 1 500 оборотов легко станут несколькими десятками вращений ведущих колес, при этом крутящийся момент увеличится.

Алгоритм работы, как у велосипеда: начало движения на малой «звездочке». Далее разгон до 40 км/ч, потом следует переключение на следующую пару шестеренок, которые имеют меньшее передаточное отношение. Таким образом, скорость повышается. Можно переключаться четыре либо пять раз. В нынешних механических коробках, в основном, пяти- или шестиступенчатые КП.

За счет зацепления соответствующих шестеренок, расположенных на валах, осуществляется передача крутящего момента в МКП. Различают двух- и трехвальные коробки. Первое устройство состоит из ведущего (первичного) и ведомого (вторичного) вала. У второго передача крутящего момента происходит через промежуточный вал, который расположен между первичной и вторичной деталями. Шестерни, которые находятся на валах, постоянно сцеплены. При этом все пары свободно вращаются, кроме одной, которую выбрали в качестве рабочей в данное время.

Для того чтобы выбрать пару, существует специальная муфта, которая называется синхронизатор. Она соединяет шестерни и ведомый вал, чтобы включить необходимую передачу. Вы передвигаете рычаг в КП в салоне автомобиля, при этом с помощью вилки включения и синхронизатора происходит подключение нужной шестерни к ведомому валу, и он получает крутящий момент от силового агрегата, то есть колеса тоже начинают крутиться.

МКПП популярнее АКПП. Перечислим положительные стороны механической коробки (МК):

• Цена. Покупая автомобиль с «механикой», вы экономите от 50 до 100 тыс. рублей.
• Расход топлива намного меньше.
• Ремонт и обслуживание не вызывают сложностей.
• Запасные детали и расходники стоят недорого.
• Коэффициент полезного действия очень высок.
• Узлы и элементы трансмиссии – повышенной прочности и надежности.
• Приспособленность к высоким температурам и крутящим моментам.

Перечисленные выше достоинства делают механическую коробку наиболее востребованной при покупке авто. У различных видов ТС, которые оборудованы МК, возникают похожие проблемы из-за одинаковой конструкции механизма.

Статьи по теме

Сгорело сцепление: причины и последствия

Масло выше уровня: чем грозит, что делать

Течет бачок антифриза: поиск неисправности и пути устранения

Какие колесные диски лучше: параметры для оценки

Диагностика топливных форсунок: методы, рекомендации, профилактика поломок

Как проверить давление масла: причины низкого давления, способы проверки

Как выбрать летнюю резину и не ошибиться

Почему потеет лобовое стекло: основные причины и способы борьбы

Загорелась кнопка давления масла: причины и решение проблемы

Присадки в механическую коробку: обзор марок и сфер применения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Установка боковых стекол: как все сделать правильно

Жидкая резина для автомобиля: преимущества и особенности использования

Замена АКПП «Фольксвагена Поло»: этапы и особенности

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Посторонние звуки при работе узла

Коробка передач может издавать различные звуки в зависимости от того, в каком режиме она работает. Если посторонний звук слышен только тогда, когда сцепление полностью выжато, то причина в подшипнике. Он находится на первичном валу трансмиссии. Если включить передачу и двигаться, то скрежет говорит о сломанных или износившихся зубьях на шестеренках передач.

Посторонние звуки при включенной четвертой передаче говорят об износе первичного вала, а также подшипников на этом валу и на вторичном. Если в узле нет масла, то трансмиссия будет шуметь вне зависимости от рабочих режимов.

Выявить точную причину звуков поможет разборка коробки передач ГАЗ-53 с последующей дефектовкой и заменой деталей. Однако иногда трудно при осмотре определить поломку. Максимум внимания уделяется элементу, находящемуся рядом с шумной передачей. Часто коробка воет. Особенно ярко это проявляется при движении на пониженных скоростях. Для 53-го ГАЗона данный звук вполне нормальный.

Сборка и испытание коробки передач

При сборке четырехступенчатой коробки передач (автомобиль ГАЗ-51) необходимо:

1. опустить в картер коробки каретку с шестернями заднего хода 13 и вставить ее ось;
2. установить в блок шестерен роликовый цилиндрический подшипник 2, распорную втулку 1 и второй роликовый цилиндрический подшипник;
3. опустить блок шестерен в картер, пропустить ось 3 блока шестерен и закрепить ее стопорной пластинкой 12 вместе с осью заднего хода;
4. на ведущий вал 4 напрессовать шариковый подшипник и закрепить его стопорным кольцом;
5. вставить в гнездо картера упорное кольцо подшипника и установить ведущий вал;
6. надеть на ведущий вал крышку 5 подшипника с прокладкой и привернуть ее болтами к картеру;
7. установить в выточку ведущего вала роликовый цилиндрический подшипник 6 и вставить ведомый вал 8, на передний конец которого надеть упорное кольцо, а на задний — упорное кольцо, маслоотражатель, шариковый подшипник 11 и шестерню спидометра 10; при установке ведомого вала одновременно следует надевать на него каретки с шестернями первой и второй, третьей и четвертой передач;
8. установить прокладку и привернуть заднюю крышку 7 ведомого вала;
9. собрать механизм переключения передач (в обратной последовательности разборки), установить крышку с прокладкой на картер, вводя вилки в соответствующие каретки шестерен, и привернуть ее болтами к картеру.

При сборке пятиступенчатой коробки передач автомобиля ЗИС-150 надо:

1. установить в пазы промежуточного вала шпонки и напрессовать шестерни третьей и пятой передач, шестерню для коробки отбора мощности и шестерню постоянного зацепления с ведущим валом (шестерни первой, второй передач и заднего хода откованы с валом);
2. на передний конец промежуточного вала надеть упорную шайбу 3, роликовый цилиндрический подшипник, замочную шайбу 4, завернуть гайку 2 и отогнуть шайбу на гайку;
3. установить в картер наружное кольцо роликового подшипника;
4. опустить промежуточный вал в картер, на задний конец напрессовать шариковый подшипник с упорным кольцом, надеть замочную шайбу, завинтить гайку и отогнуть на нее шайбу;
5. приподнять промежуточный вал, установить его в гнезда картера и привернуть крышки с прокладками;
6. установить в блок шестерен заднего хода 17 два роликовых цилиндрических подшипника 16, вставить блок с левой стороны через люк 18 в картер большей шестерней вперед и пропустить ось, которую закрепить стопорной пластиной с болтом; привернуть крышку люка;
7. напрессовать на задний конец ведомого вала шариковый подшипник с упорным кольцом 14 и шестерню спидометра 15;
8. опустить в картер коробки шестерню первой передачи и заднего хода 13, второй и третьей передач 12 и пропустить через них ведомый вал; затем на вал надеть упорную шайбу, шестерню третьей передачи 11 (постоянного зацепления) венчиком назад, вставить в нее ролики (42 шт.), надеть упорную шайбу, шестерню пятой передачи 10 с бронзовой втулкой, зубчатую ступицу, муфту легкого включения 9, замочную шайбу 6, завернуть гайку 7 и отогнуть на нее шайбу. На переднюю шейку вала надеть упорное кольцо и роликовый цилиндрический подшипник;
9. напрессовать на ведущий вал шариковый подшипник с упорным кольцом, надеть замочную шайбу, завернуть гайку и отогнуть на нее шайбу;
10. вставить ведущий вал в гнездо картера, надеть крышку подшипника с прокладкой и привинтить ее болтами;
11. вставить ведомый вал в выточку ведущего вала и привинтить болтами заднюю крышку с прокладкой;
12. собрать механизм переключения передач, установить крышку с прокладкой на картер коробки, ввести вилки в каретки шестерен и привернуть крышку болтами.

В чем причина неполадок?

Не все водители достаточно ответственно относятся к выполнению простейших сервисных процедур, без которых сложно говорить о стабильном функционировании МКПП. Мастера автосервиса неоднократно убеждались, что больше половины поломок и отказов происходят по вине самих владельцев. Так, некачественное или старое масло значительно ухудшает работу механической КПП, а иногда даже становится причиной ее полного разрушения.

С течением времени повышается вязкость жидкости, из-за чего вращение шестерен происходит с большим усилием, увеличивая скорость их износа. В нем накапливаются мелкие кусочки окалины, которые при попадании между соприкасающихся деталей способны стать причиной поломки одной из них. Если же из-за утечки уровень масла падает ниже критического, «сухое» функционирование вполне может закончиться поломкой шестерни либо вала.

Не менее важно наблюдать за износом узлов и деталей, вовремя производя замену тех, которые уже находятся в плохом состоянии. Иначе внезапное разрушение одной из них может спровоцировать полный и необратимый выход из строя всей КПП

Периодически проходя диагностику в специализированном сервисе, вы сможете своевременно обнаруживать и устранять мелкие проблемы, пока они не переросли в крупную аварию.
