Разболтовка на ваз 2109

Параметры штатных гаек

Крепление литого диска к ступице подразумевает применение специальных болтов либо гаек. Нужно отметить, что гайки от штампованных дисков здесь неприемлемы. Во-первых, потому что у литых экземпляров конусная или сферическая часть крепежного элемента более выражена, чем у штампованного.

Например, коническая часть болта или гайки имеет угол в 60 градусов. Это делается с целью увеличения площади их контакта с более мягким, чем сталь материалом. Во-вторых, штамп тоньше литья, и при замене диска просто не хватит длины болта.

Лучше сразу использовать тот крепеж, который соответствует применяемому легкосплавному диску, иначе возможны деформации отверстий, крошение и царапины.

Мягкость металла также подразумевает регулярные проверки плотности затяжки крепежа, особенно в первое время и с новыми дисками, когда материал еще не уплотнился от рабочих нагрузок. В противном случае под действием цикличных ударов и вибрации гайки могут самопроизвольно раскручиваться.

У гаек должны быть конусные либо сферические шайбы. Нужно следить, чтобы профиль шайб точно подходил к соответствующему углублению в отверстии устанавливаемого диска. Некоторые модели дисков рассчитаны на использование цилиндрических креплений с плоскими шайбами.

Разболтовка – размеры

Данный параметр колес у машин ВАЗ маркируется такой комбинацией – 4×98. Как уже было сказано прежде, это стандартная для всех моделей отечественного производителя величина.

Расшифровывается она довольно просто. Так:

• первая цифра (4) говорит всего лишь о количестве крепежных элементов, предусмотренных для фиксации диска;
• вторая (98) – означает промежуток между отверстиями (а точнее их центрами) в миллиметрах.

Многие замечали, что соответствующая маркировка на зарубежных транспортных средствах начинает с цифры 5. Как нетрудно догадаться – это следует понимать так, – диск крепится непосредственно к ступице именно таким количеством болтов.

Используются на них шины следующей маркировки – 175/70 R13.

Планируя приобрести для своего авто диски стороннего производителя, важно знать, какие из них подойдут для вашей модели. В частности:

• лучше всего выбрать те, что имеют следующие размеры – 5,5 на 13,5 дюйма;
• неплохи также и 5,5 на 14;
• удастся установить и 6 на 14.

Еще большие прикрутить в теории можно, но обычно это требует определенных изменений в конструкцию самого транспортного средства.

Кроме ранее упомянутого числа точек крепления и расстояния между ними, обозначаемых как РСD, есть еще и другие размеры:

• диаметр центрального отверстия (DIA) у девятки равен 58,1 миллиметра;
• вылет (ЕТ) указывается как +40.

Если приобрести диски с меньшей величиной ЕТ, то сцепление с дорожной поверхностью существенным образом вырастет, а значит:

• ухудшится управляемость;
• повысится расход горючего;
• ускорится износ ступичного подшипника.

Диски на ВАЗ 2109: выбор, размер, разболтовка

ВАЗ 2109 относится к семейству Лада «Спутник» – пятидверная модификация предыдущей модели 2108 из семейства Лада «Спутник».

С заводского конвейера классические модели выходили со штатными ободами штампованными из стального сплава:

• 4 1/2J-13;
• 4 1/2J-13H2;
• 5 J-13H2.

Перед тем, как расшифровать маркировку надо разобраться, какие приняты технические размеры и параметры автомобильных дисков. Вне зависимости от способа изготовления литые или штампованные – их обозначение проводится идентичным образом. На внешней поверхности находится клеймо, которое отображает весь необходимый объем информации.

Сюда входит:

• наименование завода-производителя;
• государство, где происходил выпуск;
• дата (по принципу «неделя/год», пример: 1815 – 18 неделя 2015 года);
• маркировка рентген-скана (легкосплавные литые изделия проверяются на отсутствие внутренних трещин и дефектов);
• размеры;
• знак контрольного отдела (для России – РОСТЕСТ, для Германии – TUV, международная организация – ISO, для Америки — SAE и т.д.);
• номер плавки и допустимая нагрузка (lb (фунты), кг, пример: max load 1800LB – максимальное давление до 1800 фунтов или 816 кг).

Размеры дисков и их соответствие для ваз 2109

Если вы уже определились, с какого материала должны быть диски, пора идти их приобретать

Важно учесть некоторые нюансы, чтобы не попасть впросак и не выкинуть деньги на ветер

Следите за тем, чтобы диски были заводские, а не самопальные

Они хоть и дешевле, но уже через несколько тысяч километров радость от дешевой покупки вам аукнется пословицей: «Скупой платит дважды».
Важно чтобы диски соответствовали не только вашему дизайнерскому вкусу, но и по размеру точно подходили, как этого требуют изготовители. Для этого следует знать их точные размеры, который подходит вашему автомобилю

Данную информацию можно найти в руководстве по эксплуатации или на сайте производителя.
Разберитесь в маркировке дисков. Она должна быть выбита на видном месте на каждом диске. Очень важно разобраться с маркировкой. Сделав это единожды, вы никогда не попадетесь на удочку шарлатанов.

Маркировка дисков

Маркировка дисков имеет три варианта оформления:

• российскую;
• европейскую;
• американскую.

Они немного отличаются, но в основном на любом варианте используется та же информация, только передана по-разному.

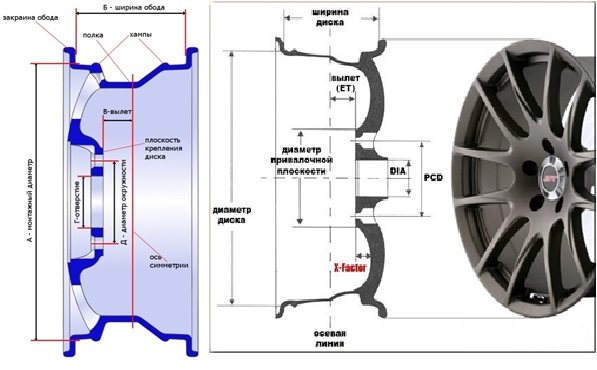

Колесный диск ваз 2109 имеет следующие параметры маркировки

1. Размер. В этот параметр входит диаметр и ширина обода. Для ваз 2109 подходят диски с такими показателями. 5,5Х13,5,5Х14 и 6Х14. Измеряется в дюймах. Вполне возможна установка диска большего диаметра, но это приведет к техническим изменениям в автомобиле.
2. РСD – количество отверстий для крепления колесных дисков ваз 2109 и расстояние между ними – 98/4.
3. DIA – диаметр отверстия по центру. Для ваз 2109 – 58,1 миллиметр.
4. Отверстия под крепежные болты — 4Х98.
5. ЕТ (вылет) – +40. Если взять диск с меньшим ЕТ, то это приведет к тому, что увеличится сцепление с дорожным покрытием, а это повлечет за собой труднее управление рулем, больший топливный расход и подшипники ступицы быстрее износятся.

Эти пять компонентов маркировки являются определяющими при выборе диска

Также необходимо обратить внимание на посадочную ширину обода и диаметр посадочного крепежа колесных дисков ваз 2109, потому что для безопасности колесо должно быть закреплено на ступице надежно

Дополнительная информация

В дополнение к этим параметрам важно также обратить внимание на стандарты качества и сертификаты

1. Все сертифицированные литые диски должны быть отмеченными знаком качества и рентгеновского контроля.
2. На таких изделиях должна присутствовать отметка органа контроля, и его удостоверение, что данный диск прошел контроль и проверен соответственно к стандартам.
3. Должна быть указана максимальная нагрузка, какую может данное изделие выдержать.
4. В обязательном порядке указывается производитель.
5. Также должен присутствовать номер, который указывает на плавку данной продукции, также должны указываться способ производства, маркировка и дата выпуска.

Если все параметры указаны, то это будет залогом того, что вы купили качественный товар. Лучше брать в специализированных магазинах по продаже такого вида продукции. Естественно, это будет немного дороже, но в таком случае вы получите гарантировано качественный продукт и больший по времени срок эксплуатации.

Разновидности колесных дисков

Разобравшись с тем, что такое разболтовка дисков ваз 2114 и с тем, как ее компенсировать при использовании дисков с другим типом сверловки, поговорим теперь и о самих дисках.

В настоящее время в продаже можно найти 3 их основные разновидности, а именно:

• стальные диски;
• литые диски;
• кованные диски.

Стальные диски идут как стандартный заводской вариант на всех машинах ВАЗ. Они отличаются невысокой стоимостью и, вместе с тем, хорошей надежностью и долговечностью. Кроме этого, при аварии они деформируются без разрушения, что в большинстве случаев позволяет их выправить и вновь использовать.

Литые диски производятся из алюминиевых сплавов и ввиду этого, а также общей сложности их производства, стоят значительно больше. При этом, они отличаются разнообразием форм и вариантов, благодаря чему имеют высокий спрос именно у любителей тюнинговать свой автомобиль (еще одним важным плюсом является их малая масса в сравнении со стальными штампованными дисками).

Правда, есть у них и свои минусы, главным из которых является их неремонтопригодность. Ввиду большой твердости, при аварии литой диск не сминается, а просто лопается, иногда раскалываясь на несколько частей. Это не только экономически невыгодно, но и опасно (например, при самопроизвольном разрушении диска при движении по неровной дороге).

Кованные диски сочетают в себе все плюсы стальных и литых дисков, но при этом лишены их недостатков. Изготавливаются они из алюминиевых сплавов, проходящих ковку и прессовку с дальнейшей станочной обработкой. Такая схема производства позволяет увеличить прочность кованных дисков до 3,5 раз в сравнении с литыми.

Заканчивая разговор, стоит еще раз сказать о том, что безопасность — вещь намного более важная, чем привлекательный внешний вид машины. Именно поэтому, к установке колесных дисков стоит подходить крайне внимательно и с учетом всех приведенных выше рекомендаций.

Способ проведения расчетов

Отталкиваясь от характеристик резины стандартного колеса на 175/70 с радиусом R13, где:

• значения 175 и 70 – это значения ширины шины и высоты профиля резины в процентах;
• умножаем между собой 175х0,7 получается 122,5 мм;
• фактический диаметр диска R13 равен 13х25,39 будет 330 мм.

Чтобы узнать общий диаметр колеса надо сложить два полученных значения, но высота профиля идет в двойном размере, т.е. (122,5х2) суммируется с 330 и получается 575 мм.

По такому же принципу проводятся расчеты для более наглядного восприятия, например: для моделей 175/70R13, 175/65R14 и 185/60R14, выходит 575, 583 и 577 мм, соответственно.

Подбор шин и дисков для автомобиля ВАЗ 21099

Предлагаемый нашим клиентам автоматический подбор шин и дисков для автомобиля ВАЗ 21099 позволяет решить проблему с совместимостью и соответствием рекомендациям автопроизводителей. Ведь эти комплектующие оказывают огромное влияние на целый ряд эксплуатационных характеристик транспортного средства, начиная от управляемости и заканчивая динамическими качествами

Кроме того, нельзя не отметить важность шин и колесных дисков, как элементов активной безопасности. Именно поэтому выбор между ними следует делать максимально ответственно, что предполагает наличие целого ряда знаний об этих изделиях

Какая сверловка на ВАЗ-2114: фото и видео

Красота, конечно, требует жертв, но выходить за границы здоровой логики все же не стоит. При выборе дисков на ВАЗ-2114 нужно руководствоваться не только и не столько дизайном литья или штамповок, но и размерами в первую очередь. Соответствие заводских посадочных размеров размерам новых дисков будут гарантировать безопасную эксплуатацию автомобиля.

Какая сверловка на ВАЗ-2114

Одним из основных параметров, на которые следует обращать внимание при замене штатных дисков на автомобиле ВАЗ-2114 — размеры, расположение и диаметры крепёжных отверстий, PCD, pitch circle diametr, а по-простому, сверловка или разболтовка. Разболтовка на диске ВАЗ-2114

Разболтовка на диске ВАЗ-2114

Разболтовка — эта характеристика выражается двумя цифрами и указывает на расстояние между центрами крепёжных отверстий и их количество.

Сверловка для всех автомобилей ВАЗ (кроме Оки и Нивы) — 4х98, четыре отверстия, центры которых расположены на расстоянии 98 мм друг от друга.

Тем не менее это упрощённое обозначение для пользователя. Производитель дисков обязан учитывать как диаметр отверстия, их количество, расстояние между их центрами, так и диаметр, по которому центра отверстий расположены. Такое обозначение усложнило бы выбор дисков пользователем, поэтому знать сверловку в формате «количество отверстий/расстояние между ними» считается достаточным.

Ещё несколько параметров колёсного диска

Сверловку можно замерить по запаске. Н всех САМАРах сверловка 4*98

Есть ещё несколько параметров, которые касаются родных колёсных дисков ВАЗ-2114 — это ширина стокового диска 5.0J, вынос диска ЕТ45, диаметр центровочного отверстия по ступице — 58,5.

Как поставить диск 4х100 на ВАЗ-2114

Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.

Диск с разболтовкой 4*100

Диск не приляжет привалочной плоскостью к ступице, а это приведёт к тому, что он будет иметь биение.

Систематическое биение может не только привести к тому, что единственный закрученный правильно болт быстро ослабнет, но и к мгновенному износу ступичного подшипника, а остальные болты будут ослабляться сами собой. Выход из этой ситуации есть.

Биение диска приводит к быстрому износу подшипника ступицы

Для установки диска с разболтовкой 4*100 нужно либо ставить проставку, либо устанавливать шпильки с гайками вместо болтов.

Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.

Но и здесь нужно учитывать несколько нюансов:

1. Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
2. При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
3. Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.

Использование болтов эксцентриков со смещенным центром Установить колесные проставки Установка шпилек с эксцентриковой гайкой

Видео об установке проставок для изменения сверловки на ВАЗ-2114

Заключение

Относитесь внимательно к замене дисков на нестандартные и помните, что самый убойный внешний вид никогда не заменит безопасность, тем более на высоких скоростях. Удачной и безопасной всем дороги!

carfrance.ru

Как выбрать штампованные изделия

ВАЗ 2109 со штампованными колесными дисками

Штампованные колеса являются наиболее распространенными для ВАЗ 2109. Автомобили комплектуются такими с завода очень часто. Это связано с дешевизной изготовления такой продукции.

Они не привлекательны с точки зрения дизайна и имеют низкие характеристики, но часто автолюбителей привлекает их цена. На ВАЗ необходимо устанавливать штампованные изделия с соблюдением тех же требований, что и к литым. Параметры и размеры их полностью соответствуют.

Распространенные для всей линейки моделей автомобилей ВАЗ размеры и параметры позволяют выбрать комплект дисков без особых проблем.

Желание владельцев автомобиля отечественного производства ВАЗ-2109 заменить заводские колесные диски на элементы с другим диаметром предельно ясно.

Современные облегченные конструкции способны улучшить характеристики управляемости и расхода топлива машины, но, как правило, причиной такой замены является простое стремление к улучшению внешнего вида.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Подобную операцию произвести несложно

Подобную операцию произвести несложно.

Правда, в зависимости от выбранных вариантов замены, это осуществляется либо без проблем, либо такая процедура требует вмешательства в конструкцию автомобиля.

Какие диски подходят на ВАЗ 2110

Многие модели «Лады» имеют универсальные базовые элементы, свойственные самым разным модификациям этих автомобилей:

ВАЗ 2110

• устройство,
• объём и мощность двигателя,
• колёсную базу,
• подвеску,
• систему торможения,
• колёсные диски и шины.

Так, в зависимости от модификации и оснащённости разными опциями автомобиля, на заводе устанавливаются следующие стандартные параметры данных изделий:

• Единая для всех моделей автомобильного концерна разболтовка 4х98, что означает крепление колеса на 4 шпильки по 98 мм каждая, а также сверловка или диаметр окружности, вдоль которой расположены отверстия под шпильки – 58,6 мм.
• Какие диски подходят на ВАЗ 2110? Самые простые комплектации авто, вне зависимости от года выпуска, всегда комплектовались штампованными дисками серебристого, белого или чёрного цвета без декоративных накладок с размерностью 5,0J x 13 ET35, на которые надевались летние покрышки 175/70/R13.
• Далее все последующие 3 комплектации с объёмом двигателя 1,5 литра оснащались колёсами с габаритами 5,0J x 14 ET35, 5,5J x 14 ET35 и 6,0J x 14 ET35, и это говорит о вместимости колёсных арок, под которыми с неизменным вылетом диска свободно умещались шины 175/65/R14, 175/65/R14 и 175/60/R14 соответственно. Все перечисленные диски были также в штамповке, но уже закрывались колпаками.
• В более дорогих модификациях с объёмом мотора 1,6 литра ставились диски с повышенной радиальностью в литом исполнении – 5,0J x 15 ET35 или 6,0J x 15 ET38 с шинами 195/60/R15 и 205/55/R15.
• Все новые модели, производимые автоконцерном после 2005 года, радиальность больше чем R15 не использовали. Однако в первичном исполнении существовали 2 топовые комплектации марки, выходившие с конвейера с эксклюзивными по тем временам дисками. Так, эти колёса в литом исполнении с дизайнерскими решётками обладали параметрами 6,5J x 16 ET33 и 7,0J x 17 ET27, что соответствовало иномаркам бизнес-класса, а резина при этом ставилась 205/50/R16 и 215/45/R17, а могла она безопасно использоваться только в летний период из-за низкого профиля.

Диски R13 на ВАЗ 2110
Важно!
ВАЗ 2110 всегда был достаточно универсальным автомобилем, а параметры колёсных арок удовлетворяли радиальности от R13 до R17 без особого труда, что позволяло автолюбителям ставить на своих «железных коней» оригинальные колёсные диски от именитых производителей в качестве опции

Размеры колес, шин и дисков ВАЗ 2109 2003

Выделенные записи означают заводские размеры, остальные — варианты замены

ВАЗ 2109 2003 1.5

Поколение: 1987 .. 2006Мощность: 71 hp| 53.0 kW | 72 PSДвигатель: I4, бензинДиаметр центрального отверстия: 58.5 mmРезьба: M12 x 1.25Тип крепежа: болтГоды производства: 1988–2006

165/70R13	5Jx13 ET40	5×112	2 (29)
155/80R13	4.5Jx13 ET40	5×112	1.9 (28)
175/70R13	5.5Jx13 ET40	5×112	1.9 (28)
175/65R14	5Jx14 ET40	5×112
185/60R14	5.5Jx14 ET37	5×112	1.9 (28)
185/60R14	6Jx14 ET35	5×112

ВАЗ 2109 2003 1.5i

Поколение: 1987 .. 2006Мощность: 77 hp | 57.4 kW | 78 PSДвигатель: I4, бензинДиаметр центрального отверстия: 58.5 mmРезьба: M12 x 1.25Тип крепежа: болтГоды производства: 1994–2006

175/70R13	5Jx13 ET40	5×112	1.9 (28)
155/80R13	4.5Jx13 ET40	5×112	1.9 (28)
165/70R13	5.5Jx13 ET35	5×112	2 (29)
175/65R14	5Jx14 ET40	5×112
185/60R14	5.5Jx14 ET37	5×112	1.9 (28)
185/60R14	6Jx14 ET35	5×112

Размеры колес и дисков для ВАЗ 2107 2002

По машине По размеру шин По размеру дисков

Acura Alfa Romeo Alpine ARO Aston Martin Audi Bentley BMW BMW Alpina Borgward Brilliance Bugatti Buick BYD Cadillac Changan Chery Chevrolet Chrysler Citroën Cupra Dacia Daewoo Daihatsu Datsun Dodge Dongfeng DS Eagle FAW Ferrari Fiat Fisker Force Ford Geely Genesis GEO GMC Great Wall Haima Haval Hindustan Holden Honda Hummer Hyundai Infiniti Isuzu Iveco JAC Jaguar Jeep Jinbei Kia Lamborghini Lancia Land Rover LDV LEVC Lexus Lifan Lincoln Lotus Mahindra Maruti Maserati Mazda McLaren Mercedes-Benz Mercury MG MINI Mitsubishi Mosler Nissan Oldsmobile Opel Panoz Perodua Peugeot Plymouth Polaris Pontiac Porsche Proton Qiantu Ram Ravon Renault Renault Samsung Roewe Rolls-Royce Rover Saab Saturn Scion Seat Skoda Smart SsangYong Subaru Suzuki Tata Tesla Toyota Vauxhall Venucia Volkswagen Volvo Vortex ZAZ Zotye ВАЗ ГАЗ Лада ТагАЗ УАЗ 115 125 135 145 155 160 165 175 185 190 195 200 205 215 220 225 235 240 245 255 265 275 285 295 305 315 320 325 335 345 355 365 / R 10 12 13 14 15 16 16.5 17 18 19 19.5 20 21 22 23 24

Выделенные записи означают заводские размеры, остальные — варианты замены

Модификации

1.5 1.5i 1.6 1.6i 1.7i

Поколение: 2107x Мощность: 71 hp | 53 kW | 72 PS Двигатель: I4, бензин Диаметр центрального отверстия: 58.5 mm Резьба: M12 x 1.25 Тип крепежа: болт Годы производства:

165/80R13	5Jx13 ET29	4×98	1.7 (25)
175/70R13	5Jx13 ET29	4×98	1.9 (28)
175/70R13	5.5Jx13 ET32	4×98	1.9 (28)
175/65R14	5.5Jx14 ET32	4×98	2 (29)

Поколение: 2107x Мощность: 67 hp | 50 kW | 68 PS Двигатель: I4, бензин Диаметр центрального отверстия: 58.5 mm Резьба: M12 x 1.25 Тип крепежа: болт Годы производства:

165/80R13	5Jx13 ET29	4×98	1.7 (25)
175/70R13	5Jx13 ET29	4×98	1.9 (28)
175/70R13	5.5Jx13 ET32	4×98	1.9 (28)
175/65R14	5.5Jx14 ET29	4×98	2 (29)

Поколение: 2107x Мощность: 74 hp | 55 kW | 75 PS Двигатель: I4, бензин Диаметр центрального отверстия: 58.5 mm Резьба: M12 x 1.25 Тип крепежа: болт Годы производства:

165/80R13	5Jx13 ET29	4×98	1.7 (25)
175/70R13	5Jx13 ET29	4×98	1.9 (28)
175/65R14	5.5Jx14 ET32	4×98	2 (29)
185/60R14	6Jx14 ET29	4×98	2 (29)

Поколение: 2107x Мощность: 74 hp | 55 kW | 75 PS Двигатель: I4, бензин Диаметр центрального отверстия: 58.5 mm Резьба: M12 x 1.25 Тип крепежа: болт Годы производства:

175/70R13	5Jx13 ET29	4×98	1.9 (28)
175/70R13	5.5Jx13 ET32	4×98	1.9 (28)
185/60R14	5.5Jx14 ET29	4×98	2 (29)
185/55R15	6Jx15 ET25	4×98	2.1 (30)

Поколение: 2107x Мощность: 79 hp | 59 kW | 80 PS Двигатель: I4, бензин Диаметр центрального отверстия: 58.5 mm Резьба: M12 x 1.25 Тип крепежа: болт Годы производства:

175/70R13	5Jx13 ET29	4×98	1.9 (28)
175/65R14	5.5Jx14 ET32	4×98	2 (29)
185/60R14	5.5Jx14 ET29	4×98	2 (29)
185/55R15	6Jx15 ET25	4×98	2.1 (30)

1982 1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012

Сыверловка и разболтовка дисков ВАЗ

Разболтовка колес на ВАЗ 2107

Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.

На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.

Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.

Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.

Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.

Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.

Параметры шины	Размеры дисков	Разболтовка	Ширина	Вылет	Центровочное отверстие
175/70/R13	13”	4×98	5.0J	ET 29	DIA 60.1

Номинальное давление в покрышках «семерки» напрямую зависит от типоразмеров резины:

175/70/R13 – 1,9 задние, 1,6 передние колеса;

165/80/R13 – 2,0 задние, 1,7 передние.

Разболтовка колес на модели 2106

Для шестерки разболтовка колес составляет 4×98. Что касается заводских габаритов дисков, то:

• стандартная ширина составляет 5.0J,
• центровочное отверстие 58,5 мм,
• вылет ET

Размерность покрышек на шестерку – 175/70/R13.

В качестве рестайлинга можно установить колеса 185/60/14, 195/50/R15.

Параметры автошины	Заводская разболтовка	Нестандартные параметры диска
155/R13/ 82Q	4×98	4.5Jx13 ET37
175/70/R13 82 S	4×98	5Jx13 ET29
175/70/R13 82T	4×98	5.5Jx13 ET32
175/65/R14 82S	4×98	5.5Jx14 ET29

Сверловка на модели ВАЗ 2109

Автомобиль ВАЗ 2109, «девятка», имеет заводские параметры разболтовки автодисков 4×98. В заводской комплектации устанавливались шины 175/70/R13 и 13-дюймовые диски.

Размеры автошин	Размеры дисков	Разболтовка	Вылет	Центровочное отверстие
175/70/R13	13	4×98 5Jx13	ET29	58,6
175/65/R14	14	4×98 5.5Jx14	ET29	58,6
195/50/R15	15	4×98 6.5Jx15	ET32	58,6
205/45/R16	16	4×98 7Jx16	ET34	58,6

Разболтовка колес на ВАЗ 2110

На десятой вазовской модели устанавливаются заводские штампованные колесные диски на 13 дюймов и покрышки 175/70/R13. Также выпускались комплектации десятки с литьем на 14 дюймов и резиной 175/65/R14.

Что касается размеров заводских дисков ВАЗ, то ширина составляет 5,0-5,5J, сверловка 4×98, как и на других моделях, центровочное отверстие 58,5 мм и вылет ET 37-40.

Сверловка на 2111

Лада универсал 2111 оснащалась заводскими дисками на 13 или 14 дюймов в зависимости от комплектации автомобиля. Можно было использовать оба варианта.

Размеры покрышек: 175/70/R13, 175/65/R14, диска: ширина 5,0J, сверловка 4×98, центровочное отверстие 58,6 мм, вылет ET40.

Сверловка на модели ВАЗ 2114

Автомобили Лада Самара 2113, 2114 оборудовались заводскими штампами со сверловкой 4×98.

Что касается автодисков, то вылет составлял ET40, ширина 5,0 J и центровочное отверстие 58,5 мм. Колеса 175/70/R13.

Сверловка на модели ВАЗ 2115

Пятнадцатая модель Лада 2115 оборудуется заводскими штамповками с размерами 13 и 14 дюймов, и сверловкой 4×98.

Размер дисков	Параметры шин	Сверловка	Вылет	Центровочное отверстие
13	175/70/R13	5.0J 4×98	ET40	58.5
14	175/65/R13	5.5J 4×98	ET37	58.5

В качестве рестайлинг-варианта можно использовать автомобильные покрышки:

205/45/R16;

195/50/R15;

185/60/R14.

Сверловка на модели ВАЗ 2121

Первый российский внедорожник Нива от компании ВАЗ или же Лада 4×4 оборудуется стальными заводскими дисками на 16 дюймов и покрышками с размерами 175/80/R16 и 185/75/R16.

Дисковые размеры: вылет ET40, сверловка 5×139.7, центровочное отверстие 98,6 мм и ширина 6.5J.

Разболтовка колес на автомобиле Нива Шевроле

Российский внедорожник Niva Chevrolet оснащен заводскими колесными автодисками на 15 и 16 дюймов с параметрами сверловки 5×139.7, с вылетом ET40-48, центровкой 98,6 мм и шириной 6-6.5J.

Размеры колес: 205/75/R15 и 215/65/R16.

Максимально и минимально приемлемые параметры нештатных дисков

Размер колесных арок на ВАЗ 2109 ограничивает возможность установки дисков диаметром большим, чем R15. Получается, что любой нештатный экземпляр должен вписываться в размерные рамки 13-15 дюймов. Искать что-то меньшее нецелесообразно, а для установки большего диаметра потребуется увеличивать колесную арку, то есть изменять конструкцию кузова.

Ограничиваясь заданными параметрами арки, нужно посмотреть на остальные показатели нештатного диска. Чтобы соединить детали с разными схемами разболтовки, можно применить проставки-адаптеры. В этом случае достаточно легко решается проблема несовместимости диска со ступицей по отверстиям.

Допустимый вылет диска напрямую связан с его шириной и конструкцией. В заводской сборке этот показатель колебался от 30 до 45 мм. Изменить вылет можно с помощью проставок.

Но нужно помнить, что при уменьшении величины вылета увеличивается ширина колеи, широкие шины при этом могут выйти за установленные габаритные размеры автомобиля. Центральное отверстие у нештатного диска должно быть не меньше 58,5 мм.

Хоть варианты замены дисков на ВАЗ-2109 и ограничены определенными параметрами, их все равно довольно-таки много

Но, в первую очередь, все-таки следует обращать внимание на оригинальные, максимально адаптированные к данному автомобилю изделия. Это и проще, и безопасней, и выгодней с финансовой точки зрения

Детальнее о типоразмерах

По всему миру принято использовать европейскую систему обозначения. Для примера простые диски для «бескамерки» на ВАЗ-2109 — 4 1/2 J-13H2 ET30.

J – кодированные параметры для бортовой закраины обода в мм (сюда входят радиусы скруглений, уголы наклона и прочее). Этот пункт включает перечень размерностей для получения узкоспециализированного заключения при проведении технических тестов. Существуют и другие категории – D, E, F и т.д.

H2 – двойной хамп или кольцевой вылет полки обода HUMP (она удерживает бескамерную шину от соскальзывания). Есть еще такие варианты хампов – H (простой), A (ассиметричный), CH (комбинированный), FH (плоский).

13 – посадочный диаметр в дюймах.

Ниже на чертеже наглядно показаны основные параметры по структуре расположения технологических отверстий и выступов.

ET30 или ET+30 – вынос колеса в мм. Указываются размеры расстояний между серединой ширины диска и привалочной плоскости (где диск и ступица соприкасаются), соответственно равен 30 мм. Исходя из того, где выпускается изделие, маркировка сменяется на OFFSET (отрицательный) или DEPORT (положительный).

При минусовой величине проводится обозначение с аналогичным знаком, пример «-ET30».
