Уклон в процентах (%, единицы уклона) → градус (deg, общеупотребительные единицы)

Общие сведения

Плоский угол — геометрическая фигура образованная двумя пересекающимися линиями. Плоский угол состоит из двух лучей с общим началом, и эта точка называется вершиной луча. Лучи называются сторонами угла. У углов много интересных свойств, например, сумма всех углов в параллелограмме — 360°, а в треугольнике — 180°.

Виды углов

Прямые углы равны 90°, острые — меньше 90°, а тупые — наоборот, больше 90°. Углы, равные 180° называются развернутыми, углы в 360° называются полными, а углы больше развернутых но меньше полных называются невыпуклыми. Когда сумма двух углов равна 90°, то есть один угол дополняет другой до 90°, они называются дополнительными. Если они дополняют друг друга до 180°, они называются смежными, а если же до 360° — то сопряженными. В многоугольниках углы внутри многоугольника называются внутренними, а сопряженные с ними — внешними.

Когда сумма двух углов равна 90°, то есть один угол дополняет другой до 90°, они называются дополнительными. Если они дополняют друг друга до 180°, они называются смежными, а если же до 360° — то сопряженными. В многоугольниках углы внутри многоугольника называются внутренними, а сопряженные с ними — внешними.

Два угла, образованные при пересечении двух прямых и не являющихся смежными, называются вертикальными. Они равны.

Виды крыш и выбор их материала

Виды формы крыш.

Для каждого здания уклон крыши рассчитывается индивидуально.

Различают 4 вида крыш:

Плоские перекрытия не являются абсолютно горизонтальными, а имеют угол наклона, но он не менее 3º, при этом крыша обустраивается специальными водоотводными воронками с уклоном стенок около 1,5º.

При эксплуатации на поверхность кровли оказывает давление ветер, поэтому высокие более подвержены этому воздействию, а с очень пологих крыш ураган может сорвать кровельное покрытие.

Угол наклона крыши зависит от материала, выбранного для кровли, а также плоскости ската.

С увеличением размера угла наклона от 11º до 45º это давление усиливается почти в 5 раз. Учитывая ветровые нагрузки, на местностях с несильными ветрами этот размер выбирают в пределах 35-40º, а там, где скорость движения воздушных масс высока, — 15-25º.

Следует отметить, что при больших значениях угла наклона плоскости перекрытия (около 50º) зимой снег будет съезжать с нее под собственным весом, сводя к нулю его давление на кровлю.

От крутизны плоскости ската зависит выбор материала, а иногда и количество его слоев при укладке.

Диаграмма связывает минимальный наклон крыши с кровельным материалом и помогает в выборе при необходимости и того, и другого. Вертикальная шкала обозначает уклон в процентах, дуговидная — в градусах, на полках указано соотношение высоты к заложению. Материал условно сгруппирован по своим технико-экономическим свойствам в 11 категорий.

Практика показывает, что рулонные материалы применяют для накрытия кровель с уклоном 0-25% (0-10% — трехслойное покрытие, 10-25% — однослойное покрытие, но материал должен быть с посыпкой). Асбестоцементный шифер укладывают на крышах с наклоном до 28%, стальные листы — до 29%, черепица — более 33%.

Honda Civic Hatchback ‘Пневмоквадрат’ › Бортжурнал › Учимся давать угла. Миллиметры VS градусы

Привет всем.Сегодняшний выпуск нашей передачи посвящен вопросу «а у меня на шкиве нету меток, что делать?»

Что делать, что делать… Берем транспортир и…Шучу.

Линейку и калькулятор.О геометрия, я призываю тебя!

Всего одно простое измерение — и нужные градусы получить очень легко. Кто и без меня знает как — тот мотает вниз и нажимает лайкокнопку со словами «боже, почему не я написал эту статью?» Продолжаем.Вот у нас есть шкив.

Для удобства возьму его, он чистый, красивый и с одной меткой на ВМТ.

Если у кого-то нет метки ВМТ и он не знает, где ее взять, срочно закройте этот сайт и никогда не открывайте его и капот своей машины!

Так вот. Дух геометрии сообщил мне заклинание. Вот они, сии древние руны:

Читаются они (заунывным голосом) так:Signa te signe, temere me tangis et angis

Только осторожно, не ошибитесь. Один автомеханик ошибся и случайно вызвал дух конструктора 124-го фиата!. Вы же и так знаете, что длина окружности равна Пи, умноженному на диаметр?Измеряем диаметр

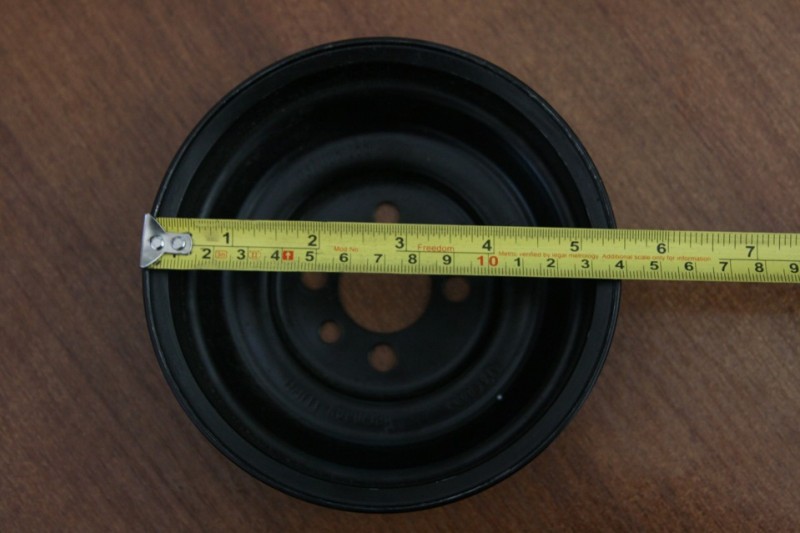

В моем случае 140мм

Вы же и так знаете, что длина окружности равна Пи, умноженному на диаметр?Измеряем диаметр. В моем случае 140мм

Считаем длину окружности.140мм * 3,14 = 439,6мм

Дальше — сложнее.Духи поведали мне, что в окружности не больше ни меньше, 360 градусов!Значит, разделив длину на 360, можно узнать, сколько миллиметров в градусе.

439,6мм / 360 = 1,22мм

Значит 1 градус на этой окружности это 1,22мм

А метки нужны 10 и 151,22 * 10 = 12,2мм1,22 * 15 = 18,3мм

Отмеряем по длине окружности данные параметры, и вот:

Готовы метки 10 и 15 градусов.Неслыханно. Новинка. Вы такого еще не видели. И все в этом духе.

На сегодня все.На следующей неделе продолжение технических новостей с фарами и двигателем. Не переключайтесь. Па-па!

Зачем нужен угол наклона кровли

В зависимости от типа кровли и климатической зоны расположения здания проектировщики выбирают оптимальный угол наклона. В дальнейшем эта величина применяется во время различных расчетов стропильной системы. На что влияет угол наклона?

1. Линейные размеры стропильных ног. С учетом угла наклона изменяется величина вертикальных и горизонтальных усилий. Без угла наклона даже наука сопромат не поможет рассчитать фактические значения нагрузок, а на основании этих данных определяется ширина и толщина пиломатериалов, применяемых для изготовления стропильных ног.

2. Шаг стропилин. Если планируется использовать чердачные помещения под жилые, то шаг стропилин стандартный в пределах 60 см. Это связано с тем, что в мансардных помещениях кровли утепленные, а именно такую ширину имеют утеплители. Не имеет значения, это прессованная или рулонная минеральная вата, пенопласт, пенополистирол или иные полимерные утеплители. Для холодных крыш расстояние меду стропильными ногами не регламентируется и зависит только от размеров досок и угла наклона скатов.

3. Длина стропилин и высота чердачного помещения. Имея длину и ширину строения и угол наклона, без проблем рассчитывается длина стропилин и высота чердачного помещения. Это очень важные показатели, на их основании в дальнейшем определяется количество всех строительных материалов для сооружения кровли. В том числе и отделочных материалов для внешней отделки стен мансардного помещения.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%		градусы	%		градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°		1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°		1:6
Битумная черепица	11°		1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125

Единицы измерения крепости спиртных напитков: градусы, проценты, обороты, ABV, proof

Крепость – содержание безводного (чистого) этилового спирта в алкогольном напитке. Концентрацию спирта можно рассчитать двумя методами – по массе и по объему, но так как масса жидкости не равна её объему, результаты будут отличаться. Это вызывает путаницу среди потребителей, а разные обозначения на этикетках еще больше усугубляют ситуацию. В зависимости от страны и производителя крепость может выражаться в градусах (°), процентах (%) и proof.

В России со времен СССР традиционно используются градусы, указывающие концентрацию спирта по массе. В этом случае градус – одна сотая (0,01) часть безводного (100%) спирта, которая весит 7,94 грамма. На этикетке бутылки находится число с маленьким кружочком, например, 40° или 45°. Это самая точная метрика, но в 70-х годах XX века, когда начался экспорт водки в капиталистические страны, в СССР наряду с отечественной системой начали использовать западную маркировку крепости – в процентах. Проблема в том, что сами проценты могут исчисляться как по объему, так и по массе, поэтому без дополнительного указания способа расчета не имеют смысла

Недостаток измерения по объему в том, что не учитываются различия в весе воды, спирта и других веществ в составе напитка, также не берется во внимание степень очистки спирта

Крепость в градусах больше (концентрация этилового спирта выше) крепости в процентах по объему. Если в 1 литре водки 40° содержится 572 г воды и 381 г спирта, то в аналогичном количестве водки 40% об. будет 635 г воды и 318 г, что соответствует примерно 35°.

Универсальной формулы пересчета объемных долей в весовые, которую можно было бы применить для всех алкогольных напитков, не существует, поскольку кроме воды и спирта нужно учитывать и другие вещества в составе: сахар, кислоты, танины, сивушные масла и пр., а их концентрация всегда разная.

В Российской империи до изобретения ареометра (прибора для определения концентрации спирта в водном растворе) крепость алкогольных напитков измеряли поджиганием – тестируемое спиртное наливали в специальный мерный ковшик, поджигали и ждали, когда пламя погаснет. Затем смотрели на объем оставшейся жидкости. Если выгорела примерно половина, значит, напиток прошел тест.

Такой же метод применяли и моряки британского флота, когда проверяли, не слишком ли сильно разбавлена водой их законная порция рома. Однако «британский пруф» (Br. proof) равен 57% об., поскольку учитывается не чистый, а разбавленный спирт, также вместо литра за единицу объема взят галлон. Для перерасчета «британского пруфа» в объемные проценты использовался коэффициент 1,75. Это значит, что 40% об. = 70 Br. proof (40 × 1,75 = 70). В 1980 году Британия перешла на указание крепости алкоголя по объему, присоединившись ко всем другим европейским странам, а Br. proof стал историей.

В основном proof используют производители из США, отдавая дань традициям. Однако на всех бутылках американского спиртного, которое поставляются на экспорт, наряду с «пруфами» обязательно указаны «обороты» (% vol.), поскольку это международный стандарт. Маркировку ABV можно встретить на зарубежном пиве, зачастую она тоже дублируется процентами по объему.

Внимание! Чрезмерное употребление алкоголя вредит здоровью

Наклон крыши и его значение при строительстве домов

Проезжая мимо населенных пунктов, мы часто рассматриваем крыши домов и построек. Одни похожи на крутые склоны Эльбруса, другие — на покатые спуски дальневосточных сопок. Почему же перекрытия имеют такой разный наклон? Уклон кровли способствует быстрому удалению атмосферных осадков с территории сооружения и измеряется углом между плоскостью ската крыши и плоскостью горизонта. Чем больше величина угла ската, тем круче крыша, и наоборот, с его уменьшением крыша становится более покатистая или пологая, пока не перейдет в горизонтальную. Этот угол профессионалы архитектурного строительства измеряют градусами (º), процентами (%) или числовым соотношением. Если угол очень маленький, тогда используют измерение в промилле (сотых долях процента). Для справки: 1º — 1,7%; 1% — 34′ 20″.

Наклон любой крыши является очень важным элементом. Его величина вычисляется в зависимости от климата и применяемого кровельного материала.

Наклон плоскости любой части крыши является очень важным элементом при домостроении, и его величина выбирается в зависимости от климата и применяемого кровельного материала. Он влияет на ее надежность, герметичность, на возможность водоотвода, а значит, и на долговечность здания в целом. Для правильного выбора материала кровли, а также для расчета его расхода, высоты сооружения нужно знать, как посчитать уклон кровли.

Влияние кровельного покрытия на расчет угла наклона

Кровельные материалы различаются своей структурой, влияющей на образование определенной степени гладкости поверхности. Чем шершавее структура, тем больше на ней задержится осадков. С выбором покрытия для крыши определяется допустимый уклон кровли.

Профнастил

Уклон кровли из профнастила обычно выдерживают 12о. При уменьшении данного показателя листы укладывают внахлест в две волны. Причем дойдя до минимального значения, делают сплошную обрешетку. Для профнастила допустим наклон от 15о и выше. Тогда перекрытие уменьшают до 200 мм, а вместе с ним увеличивают шаг обрешетки.

Мягкая кровля

Если говорить о мягкой кровле, то ее производят нескольких видов, отличающихся составляющими материалами:

• Для гибкой черепицы обустраивают сплошную обрешетку из фанеры или листов ОСП. Минимальный наклон скатов для подобной мягкой кровли составляет 11о.
• Рулонные битумные материалы тоже относятся к мягкой кровле. Для них предпочитаемо значение не больше 2о, при этом увеличивается число слоев. Если больше двух слоев уложить нельзя, то угол увеличивают до 15о.
• Ондулин своей формой напоминает традиционный шифер, но по структуре относится к мягкой кровле. Материал выбирают для скатов с малым углом не более 6о, причем крепят к сплошной обрешетке.

Сильно завышать угол для мягкого покрытия не рекомендуется еще из-за того, что подтаивая на солнце, оно постепенно будет съезжать со скатов.

Асбестоцементный шифер

Традиционный кровельный материал жесткой структуры отличается шершавой поверхностью, хорошо задерживающей снег. Под шифер углы скатов выстраивают с показателем не менее 22о. При этом усиливают стропильную систему из-за большого веса материала.

Сэндвич панели

Руководствуясь СНиП, сэндвич панели укладывают под уклоном 5о с условием целостности покрытия. При наличии стыков по длине или встроенных окон, угол увеличивают от 7о и больше.

Уклон кровли в градусах и процентах

В этом случае используется понятие среднего градиента, который, впрочем, вычисляется все по той же формуле: перепад высот между стартом и финишем трассы, деленный на длину горизонтальной проекции трассы.

По статистике средние градиенты синих трасс находятся в пределах до 18% (порядка 10 градусов), красных — до 23% (13 градусов), а черных — от 23% и выше (больше 13 градусов). На каких-то курортах сложность трасс несколько занижена (синие трассы в реальности могут оказаться ближе к красным по крутизне), на каких-то наоборот, ее завышают, но в среднем картина везде примерно такая.

Для ориентировочной оценки длин трасс, катаясь на курорте и имея на руках схему катания с обозначением перепадов высот, вы можете использовать следующие соотношения:

На каждый километр перепада высоты синей трассы приходится порядка 7 км ее длины, на километр перепада красной — 5 км, черной — 3.5 км.

Ниже на картинке для сравнения представлены профили синей, красной и черной трасс. Трассы находятся в известнейшем итальянском регионе Селларонда, а профили их взяты из замечательного приложения 3D Dolomiti Superski, которое позволяет совершить виртуальный тур по региону, а также посмотреть технические характеристики всех трасс.

Название трассы	Длина	Перепад	Наклон	Градиент
Piz Seteur	2050 м	204 м	5.7°	10.0%
Fermeda 1	2090 м	456 м	12.6°	22.4%
Gran Risa	2290 м	677 м	17.2°	30.9%

Отдельно отметим представленную на картинке Gran Risa — знаменитую трассу, входящую в пятерку культовых трасс Кубка мира. Глядя на ее профиль можно подумать, что ничего такого особенного в нем нет, но на деле, когда вы оказываетесь на трассе, в некоторых местах может показаться, что склон уходит вертикально вниз.

Этот эффект часто присутствует при сравнении профиля трассы с реальной обстановкой на местности. Также не будем забывать, что мы все время ведем речь о средних градиентах, в то время как некоторые локальные участки склона могут оказаться намного круче (и часто именно по этим самым крутым местам присваивают сложность трассе).

Информация

Сфера строительства развивается с каждым днем, но важность максимальной точности при расчетах тех или иных значений показателей остается прежней. Раньше расчеты требовали знания множества формул, которые не всегда простые

Люди получают высшее образование для того, чтобы иметь возможность работать в строительной отрасли. Сегодня необходимость в заучивании формул и самостоятельно расчете всех показателей исчерпала себя. Был создан онлайн-калькулятор, который рассчитывает любые интересующие Вас показатели. Для расчета необходимо просто ввести исходные данные, которые потребует калькулятор, а после он автоматически выдаст Вам показатель с предельной точностью.

Калькулятор уклонов является одним из таких инструментов. Он позволит произвести расчет уклона и избавит от долгих и крайне важных расчетов. Обычно данный расчет требует при строительстве частных домов, на крышу которого кладется кровля и при кладке необходимо рассчитать уклон кровли в процентах. В этих случаях наш онлайн-калькулятор избавит Вас от лишних трудностей. Также есть возможность рассчитать уклон кровли в процентах, а некоторые случаи могут требовать просчитать уклон кровли в промиллях.

Чем правильно измерить уклон кровли градусами или процентами

Какое бы ни было кровельное покрытие, на горизонтальном участке скопившаяся влага все равно со временем просочится под него. Большое количество снега вообще может провалить всю конструкцию. Чтобы избежать этого все крыши строятся под уклоном, который измеряется в градусах или процентах.

Во многих инструкциях уклон кровли чаще всего указывают в процентах, что весьма неправильно. Если руководствоваться СНиП и ГОСТ, то здесь четко прописано, что на территории РФ уклон кровли должен измеряться только в градусах. Если взять любой проект или другую официальную документацию, то эти показатели действительно выражены только в градусах. Однако многим строителям проще ориентироваться именно в процентах, поэтому их рабочие документы имеют совсем другие значения.

Какие факторы влияют на выбор наклона кровли

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать. Самый оптимальный уклон кровли — от 30 до 40 градусов

В регионах с сильными порывами ветра — от 15 до 25 градусов

Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Преобразование десятичных дробей

1. 1

   Умножьте десятичную дробь на 100, чтобы получить проценты. Или просто переместите десятичную запятую на две позиции вправо. Помните, что проценты – это некоторая доля от 100, поэтому, умножив десятичную дробь на 100, вы получите эту «долю от 100». После умножения не забудьте приписать знак процентов (%). Например: 0,32 = 32%; 0,07 = 7%; 1,25 = 125%; 0,083 = 8,3%

2. 2

   Преобразуйте конечную десятичную дробь в обыкновенную дробь. Конечная десятичная дробь после десятичной запятой имеет ограниченное количество цифр. Переместите десятичную запятую на количество позиций вправо, равное количеству цифр после десятичной запятой. Полученное число – это числитель обыкновенной дроби. В знаменателе напишите 1 с количеством нулей, равным количеству цифр после десятичной запятой. Затем нужно упростить полученную дробь (если, конечно, это возможно).

   • Например, в десятичной дроби 0,32 после запятой две цифры. Переместите десятичную запятую на две позиции вправо, а в знаменателе запишите 100; таким образом, 0,32 = 32/100. Разделите и числитель, и знаменатель на 4 и получите: 36/100 = 9/25.
   • Другой пример: в десятичной дроби 0,8 после запятой одна цифра. Переместите десятичную запятую на одну позицию вправо, а в знаменателе запишите 10; таким образом, 0,8 = 8/10. Разделите и числитель, и знаменатель на 2 и получите: 8/10 = 4/5.
   • Для проверки ответа просто разделите числитель на знаменатель – результат должен быть равен исходной десятичной дроби. В нашем примере: 8/25 = 0,32.

3. 3

   Преобразуйте периодическую дробь в обыкновенную дробь. Периодическая дробь после десятичной запятой имеет периодически повторяющуюся группу цифр. Например, в дроби 0,131313… периодически повторяются две цифры (13). Определите, сколько цифр периодически повторяются, а затем умножьте периодическую дробь на 10n, где n – это количество периодически повторяющихся цифр.

   • В нашем примере 0,131313… умножьте на 100 (10 во второй степени) и получите 13,131313…
   • Для нахождения числителя (верхнее число) обыкновенной дроби из полученной дроби вычтите повторяющуюся группу цифр. В нашем примере: 13,131313… – 0,131313… = 13, то есть числитель равен 13.
   • Для нахождения знаменателя (нижнее число) из числа, на которое вы умножали исходную периодическую дробь, вычтите 1. Например, вы умножали исходную дробь 0,131313… на 100, поэтому знаменатель равен 100 – 1 = 99.
   • В нашем примере: 0,131313…= 13/99.
   • Дополнительные примеры:
     • 0,333… = 3/9
     • 0,123123123… = 123/999
     • 0,142857142857… = 142857/999999
     • В случае необходимости упростите дробь, например, 142857/999999 = 1/7.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

• a ­– высота конька;
• b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

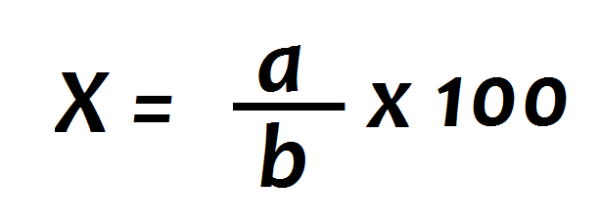

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

• a – высота стропильной системы,
• b – половина ширины здания, а
• X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

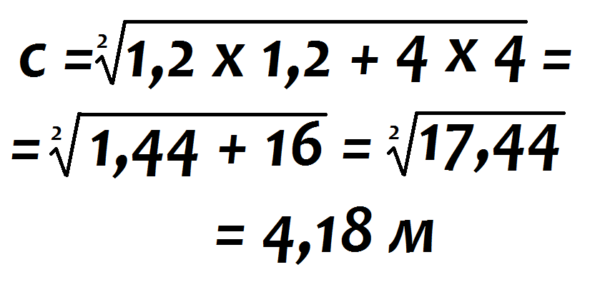

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.
