Зачем нужен поверхностный насос

Особенности агрегата

Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.

Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.

Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• в традиционных радиаторных системах;
• при обустройстве водяного тёплого пола;
• в геотермальных системах;
• при организации горячего водоснабжения коттеджей и дач.

В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром.  Кроме этого прибор имеет следующие преимущества:

• быстрота нагревания помещения;
• котёл можно установить в любое подходящее место;
• потери теплоносителя и воздушные пробки сведены к минимуму;
• за счёт термореле обеспечивается автоматическое управление температурными режимами;
• затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
• поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

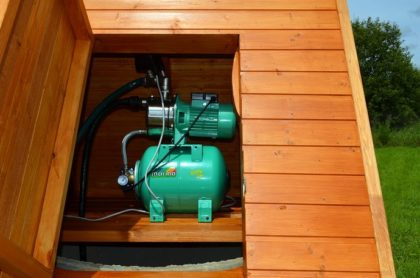

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Вихревой	Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.
Центробежный	Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.
Эжекторный	Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Устройство центробежного насоса: принцип работы

Центробежный насос более массивен, чем остальные, но при работе не создаёт много шума. При выходе с центробежного прибора создаётся сравнительно небольшое давление воды, чем у других видов самовсасывающих насосов.

Порядок действия самовсасывающих центробежных насосов:

1. Корпус и всасывающий трубопровод наполняются водой и приводят в движение рабочее колесо;
2. Колесо крутится, образуется центробежная сила и выталкивает воду от центра колеса на периферию;
3. Созданное в результате этого, повышенное давление выдавливает жидкость в напорный трубопровод;
4. Давление в центре рабочего колеса понижается и жидкость поступает в корпус насоса.

Популярные модели и производители

Рассмотрим наиболее известные и распространенные модели повышающих насосов:

Wilo Star-RS 25/4

Немецкий насос, который считается лучшим из циркуляционных устройств. Конструкция с мокрым ротором обеспечивает минимальный уровень шума и долговечность насоса. Обладает прочным чугунным корпусом, рабочее колесо изготовлено из полипропилена. Производительность — 3,5 м3/ч, напор составляет 4 м. Диапазон температур перемещаемой жидкости от -10° до + 110°. Вес насоса всего 2,4 кг;

Grundfos UPA 15-90

Детище датских производителей. Классический повысительный насос, способный развивать напор до 8 м при производительности 1,5 м3/час. Способен запускаться вручную или в автоматическом режиме (при открытии крана срабатывает датчик расхода). Мощность агрегата составляет 120 Вт. Начальное (входное) давление — 0,2 Атм. Диапазон температур — от +2 до +60°, что позволяет работать только с контуром ХВС. Срок службы, заявленный производителем, составляет 10 лет;

Jemix W15GR15-A

Изделие совместной российско-китайской фирмы. Обладает чугунным корпусом и алюминиевым кожухом электродвигателя. Оснащен контроллером уровня потока, позволяющим работать в автоматическом или ручном режиме. При производительности 1,5 м3/час насос демонстрирует напор 15 м, что намного превосходит показатели многих европейских конструкций. Автозапуск агрегата происходит при 0,09-0,12 м3/час;

Комфорт X15GR 15

Повышающий насос отечественного производства. Обладает корпусом из нержавеющей стали, производительностью 1,8 м3/час и напором 15 м. Предназначен только для работы с чистой водой. Специфическое требование — горизонтальный монтаж агрегата. Мощность — 120 Вт. Пользователи отмечают высокую работоспособность и надежность насоса, но критикуют слишком высокий уровень шума;

DAB DIVERTRON 1200

Погружной насос, который по достоинству оценивают владельцы частных домов. Обеспечивает подачу воды из колодцев. Мощность составляет 1,1 кВт, при глубине погружения 10 м насос способен поднять жидкость на высоту 48 м. Демонстрирует высокую производительность — 5,7 м3/час. Имеется электронный блок управления, защита от холостого хода (отключение). Нуждается в стабилизации электропитания;

ДЖИЛЕКС «Водомет» ПРОФ 55/75 Дом

Скважинный насос отечественного производства. Производительность составляет 3,3 м3/час, а напор — до 75 м, что позволяет работать в глубоких скважинах. При этом, мощность агрегата всего 900 Вт. Допустимая глубина погружения — 30 м, условием работы является вертикальная установка. Используется только для чистой воды;

Patriot F 900

Признан лучшим дренажным насосом погружного типа. Обладает пластиковым корпусом, поплавковым выключателем, вертикальным патрубком. Способен работать с грязной водой. Функционирует по схеме — 2 часа работы, после чего 15 минут перерыв. Производительность агрегата 14 м3/час, мощность — 0,9 кВт, напор — 10 м. Действует ограничение по температуре жидкости — до + 40°.

Предназначение и виды агрегатов

Независимо от того, откуда осуществляется забор воды – из ближайшего водоема, специально обустроенной скважины, колодца, автоматическую подачу ее на участок можно осуществить с помощью обычного насоса.

Но для нормальной работы бытовой техники напор воды в системе должен составлять не менее 2,5 атмосфер и при этом не превышать 6 атмосфер. А этого параметра можно достичь только путем устройства системы поддержания постоянного давления. Для этой цели задействуют разнообразные варианты насосов высокого давления для воды.

Когда нужен насос высокого давления?

Прибор для повышения и поддержки напора воды в автономной системе применяют тогда, когда напор настолько низок, что использовать воду для работы бытовой техники не представляется возможным.

Установка насоса допустима, но не особо рекомендована для стабилизации параметров давления в квартирном контуре, если жильцы испытывают реальный дефицит воды.

Этот тип водяных насосов призван повышать давление в индивидуально обустроенном водопроводе, если для обеспечения нормального напора мощности водоподъемного насоса не хватает

Использование устройства будет актуально, если давление в системе составляет не выше 1 – 1,5 атмосфер. Небольшой по размеру прибор можно устанавливать как на общий трубопровод, так и на выход к отдельному бытовому агрегату. К примеру, подключив к трубе, подающей воду на бойлер или стиральную машинку.

В первом случае придется приобретать мощный прибор с хорошими эксплуатационными характеристиками, во втором можно обойтись установкой небольшого маломощностного автоматического насоса.

Функционирование агрегата может осуществляться посредством:

• Ручного управления – предполагает непрерывную работу прибора вне зависимости, осуществляется ли в данный момент подача воды, но при условии, что отключение устройства осуществляется принудительно вручную. Применяют при обустройстве «теплых полов», где поддержание давления в контурах отопления на нужном уровне требуется постоянно.
• Автоматического режима – включение прибора осуществляет система автоматики, например, при открывании крана. Работу регулирует специальный датчик потока: в момент перекрывания крана функционирование насоса прекращается.

Основная функция системы регулировки – включать агрегат при понижении давления и отключать, когда оно достигнет заданного параметра. Ведь понижение давления в магистрали и чрезмерное ее повышение разрушает трубные сочленения и губительно сказывается на работе бытовой техники.

Альтернативные меры повышения давления

Однако установка насоса, призванного стимулировать давление, будет совершенно бесполезна в том случае, если источник обладает малым дебитом. Не поможет он, и если систему время от времени перекрывают. Оптимальным решением в такой ситуации станет применение самовсасывающей насосной станции.

Насосная станция комплектуется на базе одноименной категории насосов, оснащенных инжекторами или без них. Помимо того дополняется гидроаккумулятором, предназначенным для запаса воды. Он внешне похож на обычный бак, только внутри проложена резиновая мембрана с воздухом. Управляет набором оборудования и приспособлений реле давления воды.

В процессе эксплуатации станции в период бесперебойной подачи воды насос наполняет накопительный бак водой, откуда ее впоследствии и расходует

Установка самовсасывающей насосной станции эффективна и в том случае, когда в цокольном этаже дома давление нормальное, а на расположенных выше ее совсем нет.

Аккумулированную воду в дальнейшем можно будет расходовать вне зависимости от того, присутствует ли вода в системе, что особо актуально при частых перебоях с ее подачей. Существенным недостатком таких установок является громоздкость конструкции из-за наличия гидробака и шумность оборудования в процессе работы.

Вместо гидробака можно использовать обычную накопительную емкость, в которой будет аккумулироваться вода в период поставки с нормальным напором. Установить ее можно на высокой эстакаде или на крыше дома, а во время перебоев использовать запас.

Один из вариантов устранения проблемы нехватки давления – установка накопительной емкости. Ее располагают в самой высокой из возможных точке, чаще всего на утепленном чердаке

Устройство

Любой центробежный насос состоит из двух основных узлов: мотор и рабочая камера или проточная часть.

В зависимости от назначения, типа перекачиваемой жидкости конструкция и применяемые материалы могут меняться, но состав основных элементов одинаков:

• двигатель
• спиральный корпус — «улитка»
• рабочее колесо — крыльчатка
• рабочий вал
• уплотнение вала
• подшипник вала
• входной патрубок (фланец)
• выходной патрубок (фланец)

Корпус центробежного насоса может быть монолитным, или разъёмным — для удобства ремонта и ухода за агрегатом. Особые требования к внутренней поверхности корпуса — она должна быть максимально гладкой, все неровности и дефекты затрудняют прохождение жидкости и снижают эффективность работы центробежного насоса.

Отвод жидкости проходит через спиралевидную камеру с расширением к выходу, поэтому такие центробежные насосы часто называют «улиткой». Отводящая камера переходит в патрубок, к которому подсоединяется напорный трубопровод.

Главная деталь лопастного насоса — рабочее колесо-ротор. От него передаётся в перемещаемую жидкую среду механическая энергия вращения вала двигателя. Для повышения эффективности действия центробежного насоса в корпусе могут быть установлены несколько роторов на одном валу. Такой агрегат способен выдавать на выходе высокое давление, и называется многоступенчатым.

По конструкции рабочее колесо может быть открытым или закрытым. Вариант, при котором лопасти закрыты с боков дисками, более эффективен, в нём отсутствуют ненужные перетекания жидкости из одной полости в другую.

Правила подбора мощности агрегата

Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно.

Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.

Стабильное давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины.

Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.

В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей.

Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.

Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления

Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.

Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер.

Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.

Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую.

На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.

Можно ориентироваться на максимальные показатели по давлению в водопроводной системе, указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру.

Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.

Недостаток давления в водопроводной системе может привести к преждевременному износу и выходу из строя дорогостоящего водонагревательного и сантехнического оборудования

Подключение

Посредством центрального винта из труб выведите лишний воздух. При правильно проведенных работах из специального отверстия начнет сочиться жидкость. Для насоса с ручным управлением следует вывести воздух перед началом работы: его надо включить на пару минут и открыть клапан, повторив действия пару раз.

Насосный агрегат подключается после запуска системы, когда трубы заполнены и выпущен весь воздух. Это нужно делать перед каждым запуском устройства.

В системах с естественной циркуляцией при подключении к электросети используют предохранитель-автомат, чтобы можно было производить отключение. Его устанавливают на расстоянии от котла не менее 0,5 м.

В конструкциях с принудительной циркуляцией устройство начинает работать, когда включается тепловое реле. Когда производится установка дополнительного насоса в систему отопления дома, необходимо, чтобы он и встроенный прибор работали одновременно. Для этого новый агрегат также подключите к реле или к встроенному параллельным способом.

Если у вас электрокотел – насос подключите сразу к нему. Это позволит циркуляционному устройству срабатывать только тогда, когда осуществляется подогрев воды.

Безопасная эксплуатация циркуляционного агрегата возможна при использовании розетки с заземлением.

Самостоятельная установка насоса в систему отопления дома возможна только соблюдая все правила монтажа и учитывая нюансы подключения.

К этому вопросу нельзя относиться легкомысленно, понадеявшись на «авось», чтобы не подвергать риску свою семью. Точное следование всем требованиям обеспечит вашему дому тепло и комфорт.

Ремонт

Капитальный ремонт насоса выполняется после того, как установленный ресурс агрегата будет выработан. Оптимальная продолжительность эксплуатационного периода определяется моделью и маркой насосной установки.

В процессе работы наиболее частыми являются такие неполадки:

• Нет напора после запуска. Подобные проблемы могут возникать в результате засорения или образовании пустот в рабочем колесе, которое обязательно должно быть заполнено жидкостью;
• Ухудшение показателей продуктивности может возникать по причине износа рабочего колеса или увеличения сопротивления в шланге для подачи;
• Износ изоляционных приспособлений или значительное увеличение давления в системе могут стать причиной протечки;
• Подшипники могут перегреваться из-за изменения центровки вала, либо недостаточного количества смазки;
• Усиленная вибрация и высокая шумность в процессе эксплуатации может свидетельствовать о том, что кавитационный запас увеличен, насос недостаточно плотно зафиксирован на бетонной платформе, либо подшипники требуют замены.

В ходе эксплуатации консольным насосам необходимо постоянное техническое обслуживание, а также профилактический ремонт примерно через каждые 3 месяца.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Технология ремонта водяного насоса

Самой частой поломкой водного насоса считается выход сальника из строя. Чтобы избавиться от неисправности, необходимо заменить сломанную деталь. Мы вам расскажем, принцип избавления от данной проблемы.

Для начала мы разберем насос. Выполняем все в данной последовательности:

• Отгибаем стопорную шайбу;
• Далее выворачиваем гайку-колпак, при этом, удерживая вал от проворачивания;
• Снимаем крыльчатку с сальника;
• Совлекаем уплотнительное и упорное кольца;
• Вытаскиваем шкиф привода и выбивается шпонка;
• Снимаем пылеотражатели стопорного кольца;
• Далее выплесовывается вал водного насоса с подшипниками;
• И последние совлекаем все уплотнение.

Наше устройство разобрано и готово к замене сальника, после – все собираем в обратной последовательности.
