Система электрооборудования автомобиля

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

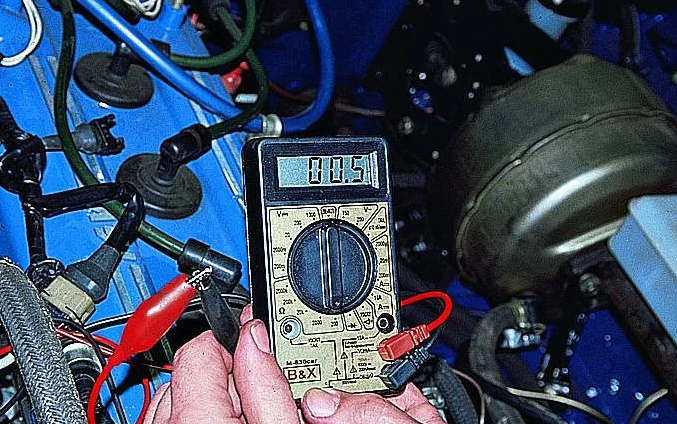

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

1. Отсоединяем минусовую клемму от АКБ.

2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.

4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

• молоток;
• тонкая выколотка или шило;
• гаечный ключ на 7 мм;
• шлицевая отвёртка;
• мелкая наждачная шкурка;
• мультиметр;
• медицинский шприц на 20 кубиков (необязательно);
• жидкость против ржавчины (WD-40 или аналог);
• карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

• Отвертки (плоские и крестовые);
• Ключи рожковые на 8, 10, 13 мм;
• Пассатижи (плоскогубцы);
• Свечной ключ;
• Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
• Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.

2. Снять крышку нового трамблера и надеть прокладку.

3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.

4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».

5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.

6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.

7. Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена  сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

1. После демонтажа устройства производится диагностика крышки. Если вы заметили, что она пробита, то ее придется менять на работоспособную.
2. Далее, надо проверить бегунок трамблера — его необходимо поменять в том случае, если расплавился предохранитель или на элементе появилась ржавчина и гарь.
3. После этих действий производится демонтаж пылезащитного экрана — сначала извлекается клемма напряжения, после чего выкручиваются два болта, фиксирующие опорную пластину датчика Холла, сама пластина после этих действий тоже снимается. Сделав это, из штифта пластины следует извлечь стопорное кольцо, выкручиваются болты, фиксирующие вакуумный корректор, сам компонент снимается. Затем вытаскивается опорная пластика и диагностируется ее втулка — на ней не должно быть следов повреждений.
4. Далее, снимается пружинное кольцо, которое фиксирует штифт муфты. Если вы видите, что состояние кольца печальное, его нужно поменять, поскольку в противном случае толку от него не будет. Далее, необходимо из муфты выбить штифт — его замена осуществляется только в том случае, если стерлись шипы.
5. Многих автовладельцев интересует вопрос — как проверить конденсатор. Этот элемент также может выйти из строя, поэтому перед тем, как проверить конденсатор. понадобится приготовить мультиметр. Диагностика осуществляется тестером.
6. Из конструкции извлекается центробежное регулирующее устройство с валиком. Замена трамблера осуществляется в том случае, если имеются зазоры, следы износа и прочие повреждения (автор видео — Роман Романов).

Раннее зажигание

Чтобы добиться самой большой мощности, а также обеспечить достаточно экономичный режим, нужно производить воспламенение немножко раньше, нежели поршень придет в положение верхней мертвой точки. Это называется углом опережения зажигания. Но не стоит переусердствовать, так как слишком раннее зажигание приведет к тому, что вся топливовоздушная смесь успеет воспламениться до того, как поршень окажется в верхней мертвой точке.

Это приведет к тому, что на верхнюю поверхность поршня начнет действовать выталкивающая сила. Он по инерции движется вверх, но сила взрыва не дает ему это сделать. Поэтому так важна правильная установка распределителя зажигания и регулировка угла опережения. Естественно, снизится мощность мотора, возникнут какие-либо стуки. Если он заведется, то работа будет неустойчивой и обязательно окажется заметным перегрев.

Принцип работы трамблёра

Для того чтобы понять общий принцип работы трамблёра, давайте рассмотрим полный цикл его функционирования. В упрощённом варианте он выглядит так:

1. Всё начинается с того, что автомобилист поворачивает ключ в замке зажигания, тем самым давая команду карбюратору или инжектору для подачи топлива в цилиндры;
2. Затем в момент запуска мотора стартер толкает маховик коленвала. Последнее путём взаимодействия с системой искрообразования (преимущественно с коммутатором) провоцирует возникновение искры на катушке зажигания;
3. В это же время коленвал передаёт на устройство трамблёра сигнал, что тот должен начать работать. После этого контакты узла попеременно замыкаются и размыкаются, тем самым передавая искру на каждый конкретный цилиндр исключительно при достижении поршнем верхней мёртвой точки. Непосредственно регуляция подачи искры происходит из-за того, что трамблёр взаимодействует с коленвалом и путём несложных операций получает от него нужную информацию.

Помимо грамотного распределения тока, трамблёр чётко реагирует на изменение интенсивности подачи топлива в мотор, регулируя угол опережения зажигания. Происходит это благодаря тому, что устройство соединено либо с впускным коллектором, либо непосредственно с карбюратором/инжектором, но об этой и других функциях рассматриваемого механизма поговорим позже.

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Контактно-транзисторная система зажигания

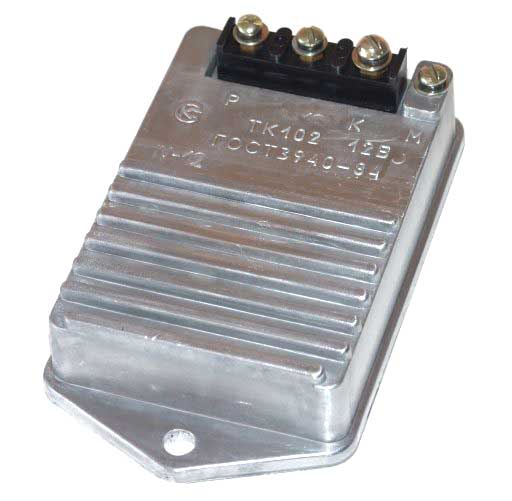

С целью оптимизации схемы разработчики добавили в конструкцию транзисторный коммутатор, который устанавливается в первичной обмотке. Его управление производится с помощью контактов прерывателя.

Принципиальная схема показана ниже.

Особенность системы в том, что применение дополнительного устройства позволило снизить ток в цепи и продлить ресурс контактной группы прерывателя (она стала меньше подгорать).

Контактно-транзисторная схема, благодаря незначительным изменениям, получила лучшие характеристики, если сравнивать ее с классическим вариантом зажигания. Из-за применения транзистора в системе был добавлен новый узел — коммутатор.

Преимущество транзистора в этой схеме в том, что даже небольшого тока, направленного на управление (в базу), достаточно для контроля тока большей величины.

Как уже отмечалось, новая система контактно-транзисторного типа имеет небольшие отличия от прежней версии системы. Ее особенность заключается в особых характеристиках, которыми не может похвастаться стандартная контактная схема.

Главное отличие заключается в том, что прерыватель взаимодействует напрямую с транзистором, а не с «бобиной». В остальном работа контактно-транзитной системы аналогична.

Как только происходит прерывание тока в первичной обмотке, во второй цепи возникает импульс высокого напряжения.

Если не обращать внимания на конструктивные особенности и принципы подключения коммутатора, можно выделить одно главное преимущество — возможность повышения первичного тока, благодаря применению транзистора.

При этом удается решить ряд задач:

• Увеличить зазор между свечными электродами;
• Поднять вторичное напряжение;
• Устранить проблемы с пуском при низкой температуре;
• Оптимизировать процесс образования искры;
• Поднять число оборотов и мощность мотора.

Еще одна особенность контактно-транзисторной схемы заключается в необходимости использования катушки с отдельной первичной и вторичной обмоткой.

Рассмотренные изменения схемы позволили снизить нагрузку на контактную группу прерывателя и уменьшить проходящий через нее ток. В итоге контакты служат дольше, а надежность системы возрастает.

Несмотря на рассмотренные плюсы, нельзя не отметить и ряд минусов контактно-транзисторной системы, которые связаны с работой прерывателя.

Так, в схеме формируется искра в момент, когда происходит разрывание тока в «бобине». Ток, который поступает в транзистор, имеет достаточную величину для влияния на работу детали.

Кроме того, уменьшение тока на контактной группе прерывателя негативно сказывается на определенных характеристиках системы.

Корпус — прерывателя-распределитель

Корпус прерывателя-распределителя закрыт карболитовой крышкой 5, имеющей высоковольтные выводы к свечам по числу цилиндров двигателя, и в центре ввод для крепления провода высокого напряжения от катушки зажигания. Через контактный уголек 8 и пластину ротора ток высокого напряжения подается к свечам в соответствии с порядком работы цилиндров двигателя Между контактной пластиной на роторе и боковыми электродами в крышке распределителя имеется зазор 0 25 — 0 8 мм.
 

Снимают корпус прерывателя-распределителя и ротор.
 

К корпусу прерывателя-распределителя прикреплен вакуумный регулятор 32 опережения зажигания.
 

В корпусе прерывателя-распределителя неподвижно установлена опорная пластина 2 прерывателя, в которой закреплена наружная обойма шарикоподшипника. На внутреннюю обойму подшипника напрессована пластина, на которой смонтированы прерыватель и устройство для регулирования зазора между контактами прерывателя. Контакты выполнены из вольфрама, Пластина может поворачиваться вокруг оси кулачка при перемещении тяги вакуумного регулятора 11, Мягким канатиком пластина электрически связана с корпусом прерывателя-распределителя для предохранения шарикоподшипника от прохождения через него тока на массу. На пластине установлен фильц 16 для смазывания кулачка.
 

Осторожно провернуть корпус прерывателя-распределителя до момента размыкания контактов прерывателя ( до зажигания контрольной лампы) и затянуть гайку крепления его корпуса. При этом ротор распределителя для выборки зазоров необходимо прижать в сторону, противоположную направлению его вращения.
 . После этого корпус прерывателя-распределителя поворачивают в обратную сторону до положения, соответствующего началу размыкания контактов ( о чем сигнализирует загоревшаяся контрольная лампа), и в этом положении закрепляют.
 

После этого корпус прерывателя-распределителя поворачивают в обратную сторону до положения, соответствующего началу размыкания контактов ( о чем сигнализирует загоревшаяся контрольная лампа), и в этом положении закрепляют.
 

Осторожно поворачивая корпус прерывателя-распределителя против часовой стрелки, установить контакты прерывателя на начало размыкания. Момент размыкания можно определить по зажиганию контрольной лампы, присоединенной параллельно контактам, или по проскакиванию искры между концом провода, идущего от центрального зажима катушки зажигания, и массой.
 

Установка поршня первого цилиндра двигателя ЗИЛ-130 в верхнюю мертвую точку.

Осторожно поворачивая корпус прерывателя-распределителя против часовой стрелки, установить контакты прерывателя на начало размыкания. Момент замыкания можно определить по зажиганию контрольной лампы, присоединенной параллельно контактам прерывателя, или по проскакиванию искры между концом провода, идущего от центрального зажима катушки зажигания, и массой.
 . Конденсаторы, устанавливаемые внутри корпуса прерывателя-распределителя, имеют меньшие размеры и обладают свойством самовосстановления при пробое

Они изготовлены из конденсаторной бумаги, на которую наносится тонкий слой сплава олова и цинка.
 

Конденсаторы, устанавливаемые внутри корпуса прерывателя-распределителя, имеют меньшие размеры и обладают свойством самовосстановления при пробое. Они изготовлены из конденсаторной бумаги, на которую наносится тонкий слой сплава олова и цинка.
 

Прерыватель-распределитель Р4 — В, устанавливаемый на автобусах ЛАЗ-695Е и ЛАЗ-697Е.

Конденсатор 22 установлен внутри корпуса прерывателя-распределителя.
 

Включив зажигание, осторожно поворачивают корпус прерывателя-распределителя по часовой стрелке до момента загорания лампы.
 

Теперь остается немногое: удерживая корпус прерывателя-распределителя от проворачивания, затянуть болт хомута крепления корпуса, поставить крышку и центральный провод на место. После этого проверить момент установки зажигания, проворачивая заводной рукояткой коленчатый вал двигателя, и убедиться, что провода от свечей соединены с крышкой прерывателя-распределителя правильно — в порядке работы двигателя ( 1 — 2 — 4 — 3), считая их против часовой стрелки.
 

Стандартный прерыватель-распределитель с установленным в нем фотодиодным датчиком.

Способы переоборудования контактной системы зажигания в бесконтактную

Естественно, по дорогам нашей необъятной Родины колесит огромное количество автомобилей (как импортных, так и отечественных), оборудованных стандартной системой зажигания. Повысить эффективность и надежность ее работы – мечта любого владельца транспортного средства. В настоящее время сделать это своими руками достаточно просто. Существует два основных способа (вариант полностью самодельного устройства мы не рассматриваем) модернизации системы зажигания:

• Приобретение и установка полного комплекта бесконтактного зажигания. Хотя такой вариант тюнинга и является достаточно дорогостоящим, специалисты считают его самым «правильным» с технической точки зрения. Только полностью заменив штатную систему зажигания можно получить новую, обладающую всеми достоинствами бесконтактного искрообразования.
• Доработка «родного» трамблера, путем установки специального модуля, представляющего собой малогабаритное устройство «3 в 1» (датчик, усилитель сигнала и коммутирующий транзистор). Этот вариант модернизации является менее затратным и позволяет несколько улучшить технические характеристики традиционной системы зажигания, исключив из схемы «проблемный» механический прерыватель.

На заметку! Производители автомобильных запчастей предлагают пользователям наборы, позволяющие произвести переделку систем зажигания для различных моделей транспортных средств, в соответствии с вышеописанными вариантами.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

1. прогорание бегунка;
2. окисление или замыкание контактов под крышкой;
3. пробой крышки трамблера;
4. поломка одного из датчиков;
5. проблемы с подшипником вала и другие неполадки.

Рекомендуем: Как работает катушка зажигания в автомобиле?

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Это должен знать каждый водитель

Любой блок зажигания имеет ключ для включения, но может быть установлена и кнопка. Реле зажигания устанавливают обычно в монтажном блоке, но иногда его можно встретить в моторном отсеке. Приборы, а также блок зажигания нуждаются в периодическом осмотре и обслуживании. Попадание моторного масла и грязи увеличивают сопротивление, что приводит к потерям. Ключ, кнопка и реле зажигания редко выходят из строя. Кнопка запускает в работу реле, а его мощные контакты подключают основную нагрузку.

Если происходит подгорание контактов, то увеличивается сопротивление в цепях и потери системы искрообразования. Поэтому зазор периодически проверяют и очищают. Некоторые водители меняют сопротивление в роторе куском провода. Мотор работать будет, но в радиусе нескольких сот метров будут сильные радиопомехи. Предохранитель устанавливать следует на ток, который рекомендован изготовителем машины.

Прерыватель-распределитель зажигания – устройство и работа

Основное назначение прерывателя-распределителя – это индуцирование тока высокого напряжения и его направление уже непосредственно в камеру сгорания бензинового карбюраторного или инжекторного двигателя. Узел, который в народе называют трамблер (от французского trembleur – вибратор, прерыватель), бывает для нескольких систем зажигания (контактной и бесконтактной). Устройство прерывателя-распределителя контактного и бесконтактного отличается лишь основными рабочими элементами, а конструкция одинаковая.

Устройство и работа прерывателя-распределителя зависят от того, на каком автомобиле он установлен. На военной технике устанавливались еще и экранированные трамблеры, чтобы машина могла ездить в воде. Прерыватель состоит из корпуса, в коем на втулке вращается вал. Нижняя часть вала имеет либо шлицы, либо поперечный пропил, смещенный в сторону, чтобы прерыватель можно было установить только в определенном положении. Привод распределителя зажигания, как правило, происходит от шестерни распределительного вала или от специального промежуточного вала.

В верхней части вала прерывателя-распределителя находится кулачковая муфта (количество кулачков равно количеству цилиндров двигателя) и центробежная муфта опережения зажигания. В верхней части корпуса расположен подшипник, а на нем диск с вольфрамовыми контактами подвижным и неподвижным. Для уменьшения пригорания параллельно с контактами подключен конденсатор. На вал трамблера вставляется бегунок и накрывается крышкой. Снаружи корпуса (внизу) крепится октан-корректор, а сбоку – вакуумный корректор угла опережения зажигания.

Статья в тему: Лампа стоп-сигнала – проводим замену самостоятельно
