Блок предохранителей фольксваген тигуан

Блок под капотом

Расположен в левой части моторного отсека.

Фото — пример

Схема

Назначение предохранителей

Расшифровка реле

• R1 Реле стартера 1 ­J906­
• R2 Реле стартера 2 ­J907­
• R3 Реле звукового сигнала ­J413­
• R4 Реле большой мощности нагрева ­J360­ (только для а/м с дизельным двигателем)
• R4 ­Реле насоса вторичного воздуха ­J299­ (только для а/м с бензиновым двигателем 2,0 л)
• R5 ­Главное реле ­J271­ (только для а/м с бензиновым двигателем) / R5 ­ Реле электропитания клеммы 30 ­J317­ (только для а/м с дизельным двигателем)
• R6 ­Блок управления свечей накаливания ­J179­ (только для а/м с дизельным двигателем)
• R7 Реле малой мощности нагрева ­J359­ (только для а/м с дизельным двигателем)
• R8 Реле электропитания электронных компонентов двигателя ­J757­ (только для а/м с бензиновым двигателем 2,0 л)
• R9 ­ Реле обогрева ветрового стекла ­J47­ (только для а/м с обогревом ветрового стекла (4GX))
• R10 ­ Реле 2 обогрева ветрового стекла ­J611­

Силовые предохранители

Схема

Описание

• SA1 — 125А Питание для предохранителей
• SA2 — 400А Генератор с регулятором напряжения
• SA3 — 80A Блок управления усилителя рулевого управления
• SA4 — 80A Питание для предохранителей
• SA5 — 50A Вентилятор радиатора

Есть чем дополнить материал? Пишите в комментарии.

Почему не работает стеклоомыватель

Причины неисправности омывателя лобового стекла условно можно разделить на:

физические;

электрические.

В основе физических причин лежит замерзание жидкости, залитой в систему омывателя. Неправильно считать, что замерзание воды наступает при температуре окружающего воздуха ниже нуля градусов Цельсия.

Вода может замерзнуть и при положительных температурах окружающей среды. Во время движения автомобиля тонкие трубки системы омывателя, форсунка обдуваются потоками воздуха. При повышенной влажности за счет физических процессов происходит охлаждение трубки, обдуваемой высокоскоростными потоками воздуха. При небольшом плюсе окружающей среды температура жидкости в трубке (форсунке) может опуститься до минусовых значений.

На российском рынке много фальсификата. Не лишним проверить качество омывающей жидкости (омывайки), поместив ее в небольшом пластмассовом флаконе в морозилку. Температура в морозильной камере приблизительно минус 18 градусов Цельсия. Бывают случаи, что на омывайке стоит «-30 градусов», а жидкость замерзает в морозильнике.

p, blockquote 10,0,1,0,0 —> adsp-pro-1 —>

Отказ омывателя может возникнуть при попадании воды в форсунку (разбрызгиватель) лобового стекла. Она расположена под положительным углом к горизонту, поэтому, если из нее уходит незамерзающая жидкость (такое возможно при недостаточной герметичности трубок и износе насоса), в свободную полость попадает дождевая вода, конденсат после тумана. Достаточно микроскопической капли, способной при замерзании перекрыть канал поступления омывающей жидкости, и система будет неработоспособна.

Видео — как разморозить лед в бачке омывателя (несколько полезных советов):

К физическим неисправностям можно отнести потерю герметичности мембраны в насосе. Большинство электронасосов системы омывателя построено по мембранному типу. При износе мембраны, разрыве замерзшей водой привод насоса остается исправный, насос «жужжит», а жидкость не нагнетает.

Также физической неисправностью является повреждение целостности трубок омывателя.

К электрическим неисправностям относятся:

неисправность электропривода насоса;

повреждение электропроводки;

выход из строя предохранителей, обслуживающих насос (часто при замерзании насоса);

неисправность электронного блока управления кузовом.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Зачем и как заменить предохранители Фольксваген Тигуан?

Как и в любом автомобиле, предохранители Volkswagen Tiguan предназначены для защиты электрооборудования в случае возникновения каких-либо неисправностей или аварийных ситуаций. При скачке напряжения предохранитель перегорает и цепь разрывается, а значит прекращается подача электроэнергии на проблемный потребитель.

Сразу предупреждаем, что специалисты предприятия непрерывно работают над улучшением конструкция Volkswagen Tiguan 2013 года и очень часто меняют не только назначение, но и расположение предохранителей. Поэтому более достоверную информацию вы можете найти только в руководстве, идущем вместе с транспортным средством.

Расположение и электросхема

Салонный отсек предохранителей находится в очень удобном в ногах у водителя за бардачком.

Подкапотный отсек находится под капотом справа от аккумуляторной батареи.

Процесс снятия и замены

Предохранители в автомобиле Volkswagen Tiguan 2013 находятся в достаточно доступных местах и их замена не вызывает сложностей. Перегоревший элемент может меняться следующим образом.

В моторном отделении

1. Открываем крышку капота Tiguan 2013.
2. В схеме находим, какой элемент отвечает за неработающее оборудование.
3. Далее нужно сдвинув зажимы и открыть крышку.
4. Находим где находится, как мы предполагаем перегоревший.
5. Извлекаем его при помощи пинцета, который находится в в одном из отсеков.
6. Ставим новый отвечающий по номиналу заменяемому.
7. Включаем не работавший потребитель.
8. Если все в порядке закрываем крышку и защелкиваем фиксаторы.

Если с оборудованием опять проблемы, то уже необходимо искать причину именно в нем и не пользоваться им пока не отремонтируете.

В салонном отделении

1. Открыв дверцу, тянем назад, получаем доступ к электропредохранителям.
2. Находим, руководствуясь каталогом, перегоревший элемент и производим его замену.
3. Менять можно только на тот, который соответствует номиналу.
4. Если оборудование работает нормально, ставим ящик в исходное положение.

Рекомендации по эксплуатации

1. Один электропредохранитель иногда защищает цепи двух или даже трех потребителей энергии. А иногда один потребитель может быть защищен несколькими элементами.
2. Замену перегоревшего можно проводить только после выяснения и устранения причины по которой происходит это перегорания. Если электропредохранитель после замены снова перегорает, то нужно проверить потребитель, который он защищает.
3. Перед работой нужно отключить электросистему.
4. Нельзя дотрагиваться до проводов, которые идут к зажиганию, они могут находиться под высоким напряжением.
5. Не допускайте замыкания в электросистеме, это может привести к возгоранию.
6. Жучки или защитные элементы большего номинала могут стать виновниками пожара.
7. Заменять нужно лишь элементами аналогичными по номиналу перегоревшим. Придерживайтесь соответствия по цвету и маркировке.
8. Предохранители, которые рассчитаны на большую силу тока, могут повредить электроцепь.
9. Не допускайте попадания пыли и воды в отсеки. Это может повредить электросистему.

Как видите сама по себе работа несложная, единственная проблема — это определение расположение требуемого элемента. Точное его можно выяснить только по схеме, идущей вместе с транспортным средством поскольку конструкция автомобиля очень часто меняется и соответственно может быть изменено расположение многих элементов.

В этом ролике показано как меняются электропредохранители на автомобиле Volkswagen, на модели Tiguan работы выполняются практически так же.

Процесс снятия и замены

Предохранители в автомобиле Volkswagen Tiguan 2013 находятся в достаточно доступных местах и их замена не вызывает сложностей. Перегоревший элемент может меняться следующим образом.

В моторном отделении

1. Открываем крышку капота Tiguan 2013.
2. В схеме находим, какой элемент отвечает за неработающее оборудование.
3. Далее нужно сдвинув зажимы и открыть крышку.
4. Находим где находится, как мы предполагаем перегоревший.
5. Извлекаем его при помощи пинцета, который находится в в одном из отсеков.
6. Ставим новый отвечающий по номиналу заменяемому.
7. Включаем не работавший потребитель.
8. Если все в порядке закрываем крышку и защелкиваем фиксаторы.

Если с оборудованием опять проблемы, то уже необходимо искать причину именно в нем и не пользоваться им пока не отремонтируете.

В салоне

1. Открыв дверцу, тянем назад, получаем доступ к электропредохранителям.
2. Находим, руководствуясь каталогом, перегоревший элемент и производим его замену.
3. Менять можно только на тот, который соответствует номиналу.
4. Если оборудование работает нормально, ставим ящик в исходное положение.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Бачок омывателя ВАЗ 2110 фото

Без стеклоомывателя сегодня автомобиль немыслим, уж больно мы привыкли, что по первому нашему требованию из форсунок брызгает омывающая жидкость, а ей вслед дворники смывают дорожную пыль и жалкие остатки насекомых, ударяющихся о лобовое стекло. Но что делать, если вдруг мотор омывателя ВАЗ 2110 отказывается выполнять свои функции? Если насос не работает, то о чистоте стекла приходится забыть, или мыть его по старинке, вручную с помощью воды и тряпки. Устройство омывателя

Механические причины отказа прибора

Условно причины, из-за которых стеклоомыватель отказывает, можно разделить на механические и электрические. Но чаще всего они довольно просты, иногда их можно даже распознать на звук, или произвести простую проверку.

Первыми рассмотрим причины механические:

• Вполне вероятно, что сетка стаканчика, которой оснащен бачок омывателя ВАЗ 2110, забит грязью или другими отложениями, из-за чего насос не может прокачать жидкость. Здесь, скорее всего, придется снимать бачок, а там уже смотреть – нужна стакану с сеточкой замена, или простое промывание;
• Вместо специальной жидкости незамерзайки в летнее время залили обычную воду, а перед наступлением холодов, даже залив нормальный стеклоомыватель, забыли из шлангов выгнать воду. Она замерзла, соответственно, омывание лобового стекла стало невозможным. Выход – прогреть машину, с закрытым капотом оставить ее в теплом гараже и подождать, пока вода не растает, тогда насос сможет ее прогнать;
• При вышеописанной ситуации или при других сильных нагрузках может провернуться вал двигателя стеклоомывателя. При этом слышится гул от моторчика, но насос ничего на стекла не подает. Если такое произошло, то поможет только замена механизма;
• Шланг всего лишь соскочил, и жидкость идет не через форсунки, а где-то мимо них;
• Шланг, идущий на форсунки, пережат;
• Форсунки (штуцера) забились отложениями или грязью. Чтобы это проверить достаточно снять шланг с форсунки и посмотреть, идет ли жидкость. Поможет замена форсунок.

Причина отказа из-за электрики

Электрические причины могут быть следующими:

• Возможно, сгорел предохранитель. Он находится в блоке предохранителей;
• Проверьте выводы, которыми оснащен мотор омывателя ВАЗ 2110, вполне возможно, что они окислились. Бывает, что клеммы и вовсе отвалились;
• Не работает выключатель стеклоомывателя, находящийся на руле. Его работоспособность нетрудно проверить мультиметром;
• Неисправна проводка. Возможно, нужна замена проводов;
• Не работает реле стеклоомывателя. Лучшее лечение – также замена.

Снимаем бачок

Для снятия бачка омывателя лобового стекла нужно произвести такие действия:

1. Отсоединить минусовую клемму от АКБ;
2. От датчика уровня жидкости отсоединить колодку;
3. От электромоторчика насоса стеклоомывателя отсоединить колодки. При повторной сборке запомните, что к плюсовой клемме подсоединена колодка, имеющая розовый провод, к минусовой – с черными проводами;
4. Если бачок заполнен, нужно открутить его пробку и вынуть стаканчик с сеткой-фильтром;
5. Открутить гайку крепления и болт. Не упустите из виду, что под головку болта, крепящего бачок стеклоомывателя лобового стекла установлена шайба;
6. Снять бачок со шпилек, приподняв его;
7. Если в нем есть жидкость, прикройте отверстие, и отсоедините от штуцера шланг;
8. Жидкость эта пригодна для повторного использования, поэтому целесообразно слить ее в чистую посуду.

Проверка моторчика

Если в стеклоомывателе есть жидкость, но она не поступает из форсунок, необходимо проверить, работает ли электромоторчик насоса. При его исправности – проверить предохранитель, а также проводку, для чего, после обесточивания АКБ и отсоединения колодок от моторчика насоса (как описано выше), нужно клеммы мотора насоса подсоединить напрямую к клеммам АКБ, соблюдая полярность.Если насос по-прежнему не работает, ему необходима замена, которая обычно производится в сборе с моторчиком.

Чтобы произвести замену, также необходимо вначале снять бачок омывателя лобового стекла, и аккуратно поддеть насос отверткой, после чего вынуть его.Новый насос установить просто, только перед этим весьма желательно заменить его резиновый уплотнитель.

Салонный модуль предохранителей

FAQРасположение и расшифровка предохранителей Nissan X-Trail

Салонный модуль плавких элементов в автомобиле Фольксваген Тигуан, расположен с водительской стороны, над площадкой для отдыха ноги. Для доступа к элементам, нужно убрать декоративную крышку

Распиновка салонного модуля предохранителей.

Volkswagen Tiguan тИгуана › Бортжурнал › Конфигурирование тИгуаны под себя

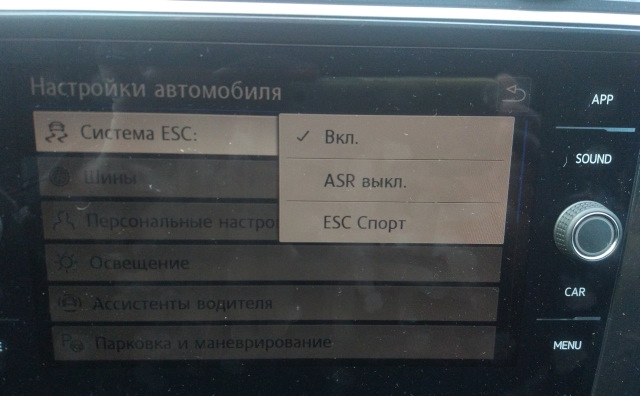

Покатавшись недельку, и ознакомившись в интернете с возможностями по настройке машин на базе MQB, решил и в тИгуане подправить пару пунктов Для начала был куплен чутка устаревший шнурок VCDS так называемой версии 19.5 (с базами от мая 2019). О том, что для полноценной работы с моей машину нужны базы по-новее, я понял чуть позже…

А далее, решил для себя сгруппировать хотелки/возможности на три категории:* Нужное — т.е. то, без чего владельцу неудобно/плохо.* Полезное — т.е. что-то полезное, но не критичное для владельца.* КРЫСАта (привет году 2020!) — т.е. красиво, но ни на что не влияет.

То, что настраивал через шнурок — отмечу #vcds.

Нужное:1. Работа омывателей фар:1.1. Отключить автоматический срабатывание омывателей фар. #vcds1.2. Включение омывателя фар после удержания рычага омывателя более 2 секунд. #vcds2. Работа подогрева лобового и заднего стекла:2.1. Сменил температуру с 35° до 38°. #vcds2.2. Увеличил время работы обогрева в два раза (заднее с 320 до 640, переднее с 240 до 480 секунд). #vcds2.3. Сменил температуру срабатывания обогрева переднего с -2° до 0°. #vcds3. Включил селективное открытие дверей (сперва только водительская дверь, затем все остальное) и автозакрытие дверей при движении:

Полезное:1. Включил отображение скорости вентилятора на кнопке AUTO в авторежиме #vcds:

КРЫСАта:1. Включил тест стрелок при повороте ключа #vcds.

Долго думал, но решил НЕ включать:1. Стробоскобное подмигивание дальним. Объяснить не могу, но как-то видео с примерами не впечатлили.2. Совместное мигание поворотников с фарами/птф спереди — как-то визуально не то. Как и стробоскопное мигание дальним (см выше).3. Совместное мигание поворотников и фонарями сзади. Смотрел видео с разными вариантами — и когда мигает только часть на дверях, и весь фонарь… Представил такое ночью, стоящее в пробке на поворот — и подумал, что это не обрадует тех, кто сзади. Хотя, если в основном движение по трассе — то может и в тему, далеко заметно.

А вот один из пунктов нужного не смог включить из-за «отсталости» vcds — срабатывание аварийки при экстренном торможении. Вот тут мне и аукнулась попытка сэкономить на покупке шнурка — в базах нет моего блока…

PSДанные для адаптации и кодирования брал на сайте vwts.ru и форуме tiguans.ru — огромное им спасибо за предоставленную информацию!

UPDПо просьбам, привожу каналы/кодировки для указанных выше пунктов.НАПОМИНАЮ, что ВСЕ, что вы будете делать — вы делаете НА СВОЙ СТРАХ и РИСК!Не факт, что эти коды подойдут вашим блокам, или эти каналы/кодировки могут просто не быть доступными.Шансы получить ситуацию, когда вам потребуется поднимать блоки — не нулевые! Особенно на старых шнурках.

=========================Отключение оповещения о не пристегнутом ремне безопасности17 — Панель приборовAдаптация — 10канал: Отключение предупреждения о непристегнутом ремне безопасностиНовое значение: да=========================Отключение интервала срабатывания омывателей фар09 — Блок управления бортовой сетиЛогин: 31347Aдаптация — 10канал:Scheinwerferreinigung — Anzahl Betaetigungen Frontwaschanlage pro SRA AktivierungНовое значение: 0=========================Включение омывателя фар после удержания рычага омывателя более 2 секунд09 — Блок управления бортовой сетиЛогин: 31347Aдаптация — 10канал: канал: Scheinwerferreinigung — SRA VerzoegerungszeitНовое значение: 2000=========================Отключение ДХО в положении 0 на переключателе света09 — Блок управления бортовой сетиЛогин: 31347Aдаптация — 10канал: Aussenlicht_Front-Tagfahrlicht nur in Schalterstellung AUTO:Новое значение: акт.=========================Время и температура лобового и заднего стекла:09 — Блок управления бортовой сетиЛогин: 31347Aдаптация — 10каналы:* Frontscheibenheizung Zeitwert* Abschalttemperatur fuer Frontscheibenheizung* Heckscheibenheizung Zeitwert* Abschalttemperatur fuer Heckscheibenheizung

канал с температурой включения лобового — не помню, нашел рядом с этими (Fronts-что-то-там)=========================

источник

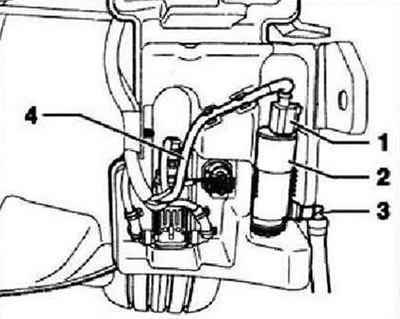

Снятие и установка насоса системы очистки фар -V11-

Насос системы очистки фар -V11- установлен в бачке стеклоомывателя и омыва-теля фар в левой колесной нише. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять передний левый подкрылок колесной ниши. Для разблокировки повернуть стопорные клипсы на шланговом фитинге -3- и снять его с насоса системы очистки фар -V11- -2-. Выливающуюся из омывателя жидкость собрать в подходящий сосуд. Снять жгут проводов -4- с обоих креплений на бачке омывателя. Извлечь насос системы очистки фар -V11- -2- вверх из бачка. Разблокировать и отсоединить разъем -1- и снять насос системы очистки фар.

Установка в обратной последовательности, при этом учитывать следующее. Затянуть все резьбовые соединения предписанными моментами. После завершения монтажа удалить воздух из системы очистки фар.
