Схема предохранителей рено сандеро и замена вставок

Рено сандеро 1

h2<dp>1,0,0,0,0—>

Блок в салоне

h3<dp>1,0,0,0,0—>

Он находится в торце панели приборов.

p, blockquote<dp>4,0,0,0,0—>

p, blockquote<dp>5,0,0,0,0—>

Схема

p, blockquote<dp>6,0,0,0,0—>

p, blockquote<dp>7,0,1,0,0—>

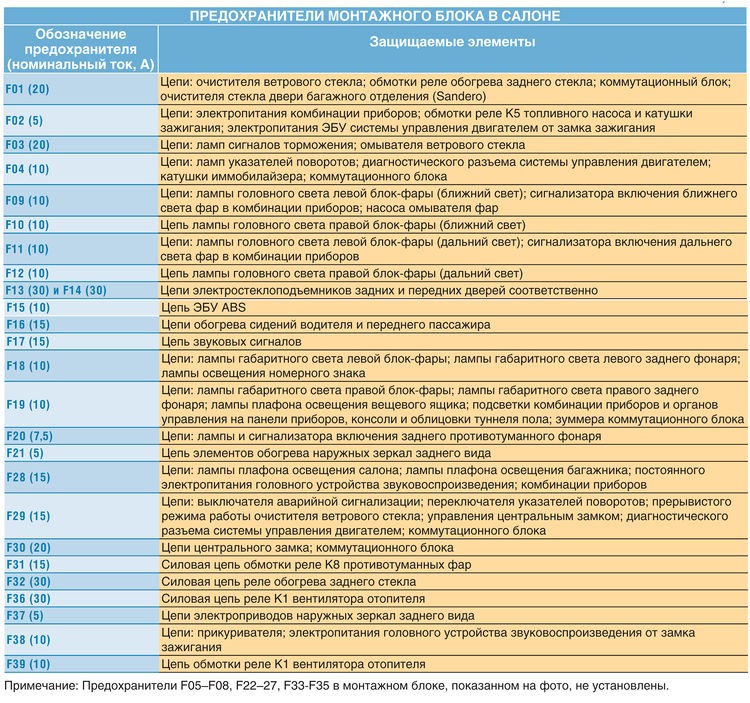

Расшифровка

p, blockquote<dp>8,0,0,0,0—>

F01 (20A)	Очиститель ветрового стекла; обмотка реле обогрева заднего стекла
F02 (5A)	Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (20A)	Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A)	Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера
F09 (10A)	Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар
F10 (10A)	Лампы головного света правой блок-фары (ближний свет)
F11 (10A)	Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов
F12 (10A)	Лампы головного света правой блок-фары (дальний свет)
F13 (30A) и F14 (30A)	Цепи электро стеклоподъемников задних и передних дверей соответственно
F15 (10A)	ЭБУ АБС
F17 (15A)	Сигнал
F18 (10A)	Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 (7,5A)	Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 (7,5A)	Лампы и сигнализатора включения заднего противотуманного фонаря
F21 (5A)	Цепь элементов обогрева наружных зеркал заднего вида
F28 (15A)	Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 (15A)	Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем
F30 (20A)	Силовая цепь центрального замка
F31 (15A)	Цепь обмотки реле К8 противотуманных фар
F32 (30A)	Силовая цепь реле обогрева заднего стекла
F36 (30A)	Силовая цепь реле К1 вентилятора отопителя
F37 (5A)	Цепи электроприводов наружных зеркал заднего вида
F38 (10A)	Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 (30A)	Цепь обмотки реле К1 вентилятора отопителя

p, blockquote<dp>9,0,0,0,0—>

Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.

p, blockquote<dp>10,0,0,0,0—> p, blockquote<dp>11,0,0,0,0—>

Блок под капотом

h3<dp>2,0,0,0,0—>

Схема

p, blockquote<dp>12,0,0,0,0—>

p, blockquote<dp>13,0,0,0,0—>

Обозначение предохранителей

p, blockquote<dp>14,0,0,0,0—>

F01 (60A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A)	Не используется
F06 (60A)	Цепь электропитания блока предохранителей в салоне
F07 (40A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50A) и F09 (25A)	Цепи ЭБУ АБС

Назначение реле

p, blockquote<dp>15,1,0,0,0—>

• К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
• К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
• КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
• К5 — реле топливного насоса и катушки зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. См. информацию про F31.

Замена

Для того чтобы точно понять какая именно расходная комплектующая вышла из строя существует схема предохранителей Рено Сандеро. Перед заменой желательно отключить клеммы аккумулятора, и исправить причину появления поломки.

Для удобства монтажа под крышкой имеется специальный пинцет с особыми концами. А вот более крупные можно вытащить пальцами.

Очень часто перегорает предохранитель отвечающий за прикуриватель. Эта электроцепь питается током в 10 A. От этого устройства получают питание разные приборы.

При появлении первых признаков неисправности желательно сразу проверить цепь прикуривателя. Данный защитный элемент имеет красный цвет с маркировкой F38. Через этот же контур происходит подача тока на магнитолу.

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи. Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Реле и предохранители Renault Stepway после 2014 года

Собственно в этом случае можно было бы сослаться на статью которая уже есть у нас на сайте про Рено Логан , но раз уж у нас появилась и эта тематическая статья про Рено Степвей, то приведем информацию и про него, просто позаимствовав информацию.

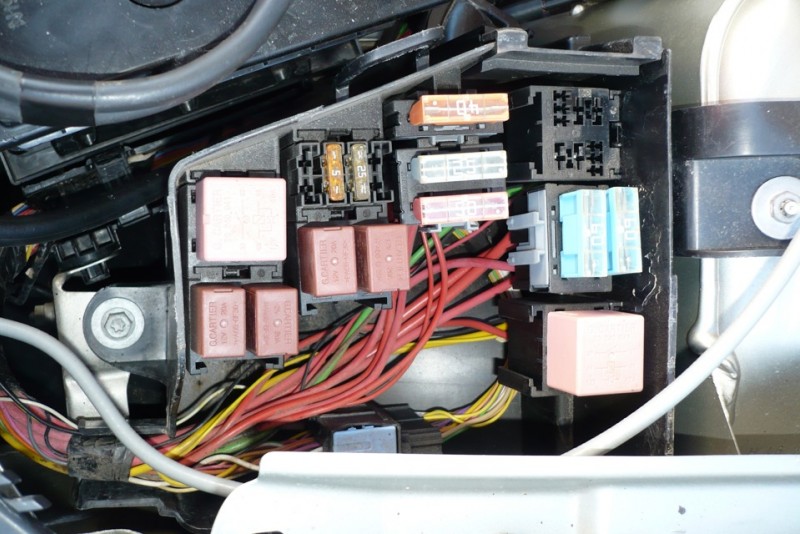

В моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

№ Ef — предохранитель, Er- реле	Сила тока, А (номинал)	Питаемая цепь
Ef 1	40	Правый элемент обогрева ветрового стекла
Ef 2	40	Левый элемент обогрева ветрового стекла
Ef 3	50	ABS/ESP
Ef 4	60	иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef 5	60	Питание цепей предохранителей в салоне F11 , F23-F27 , F34 и F39
Ef 6	30	ABS/ESP
Ef 7	30	обогрев заднего стекла и зеркал
Ef 8	15	противотуманные фары передние
Ef 9	15	обогрев сидений
Ef 10	15	муфта кондиционера (комплектация с кондиционером)
25	первая скорость электровентилятора (комплектация без кондиционера)
Ef 11	25	предохранитель для реле системы управления двигателем
Ef 12	40	электровентилятор системы охлаждения
Ef 13	15	система управления двигателем
Er 1	35	реле левого обогрева стекла
Er 2	35	реле правого обогрева стекла
Er 3	20	реле топливного насоса
Er 4	20	реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er 5	35	реле управления двигателем

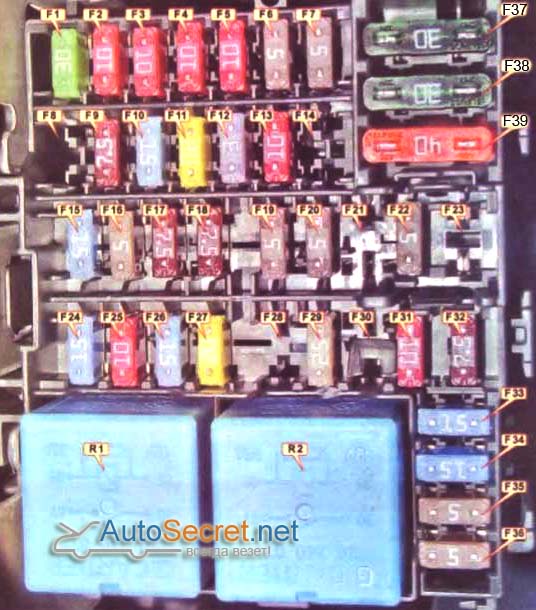

В салоне

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Остается лишь еще привести файл PDF , там тоже самое, но его можно скачать и использовать как подсказку при проверке и замене предохранителей на машине.

Вся электроника в автомобиле защищена специальным блоком предохранителей. Первый блок находится в подкапотном пространстве, а второй под приборной панелью. Благодаря им происходит обеспечения защиты всех электроприборов от высоких перепадах напряжения. В этой статье будет подробно разобрано где находятся эти защитные элементы как осуществить их замену правильно.

Все предохранители Рено Сандеро Степвей находятся в специальном блоке, и отвечают каждый за защиту оборудования и проводки, от воздействия силовых перегрузок которые могут появится при замыкании или других перебоев в электросети.

Короткое замыкание приводит к тому что происходит перегорание перемычек, в результате чего можно определить что привело к обрыву цепи и в каком именно месте это произошло. Благодаря тому что перемычка перегорает происходит предотвращения возгорания, а так же помогает уберечь автомобиль от появления серьезных поломок связанных с электрооборудованием.

БП расположенный под капотом находится рядом с аккумулятором с левой стороны. В нем находятся защитные элементы отвечающие за работу мотора и защиту силовой цепи, а также:

• Систему зажигания
• Систему ЭБУ который управляет мотором
• Запитку главного регулятора, силовых реле кулера
• Топливный насос, регулятор климат контроля, а также всех элементов световой оптики

Предохранители Рено Сандеро схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

• Системы зажигания и объединенных с замком потребителей;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Силовых реле кулеров и запитки главного регулятора;
• Питания БП около консоли с приборами;
• Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

• Системы световой сигнализации;
• Охранного комплекса;
• Питания узла электрических приборов;
• Энергосистемы ЭБУ для блока, управляющего мотором;
• Кабеля печки и прикуривателя;
• Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа

Применять ее следует осторожно, чтобы не повредить другие части электроцепи

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

Интерьер Сандеро Степвей 2020 года

На фоне приборной панели радикально антрацитового цвета данные с приборов стали более яркими и быстро запоминающимися. Довольно дешевый отделочный пластик салона и блеклая гамма цветов остались в прошлом. Теперь даже у очень придирчивого владельца замечаний к качеству отделки быть не должно. Искусственной кожи в салоне конечно же не появилось, но новый вариант пластика не только привлекателен по цвету, а еще очень приятен на ощупь.

Фото салона нового Renault Sandero 2016

Дизайнеры не остановились на этом, а добрались и до обивки кресел, предварительно сделав форму подушек более удобной. Не остался без внимания главный орган управления водителя – руль. Задние сиденья с усовершенствованным способом раскладки теперь легко позволяют увеличить полезный объем багажного отделения со скромных 320 л до внушительных 1200 л. Укладывать поклажу не будет мешать запасное полноразмерное колесо, которое заняло свое законное место под полом багажника. К числу пожеланий на будущее можно отнести только введение в конструкцию кресел боковой поддержки.

Передний ряд сидений Sandero

Стоп-сигналы

Система автомобиля закольцована через вставку F03. Для версии после обновления электрооборудования перемещена на позицию F18.

Задние стеклоподъемники

Первое поколение транспортного средства оборудовано смежной системой защиты моторов позиционирования стекол. Здесь за питание передней и задней цепи отвечает предохранитель №13. Обновленные модификации авто уже избавлены от подобного недостатка. Электросхема разделена и имеет отдельный плавкий элемент на задние двери – F8.

Ближний свет

Система активации ламп питается через гнезда №9 и 10 для правой и левой фары. Позволяет освещению работать даже при критическом повреждении участка цепи.

Аналогично представлена защита ламп на обновленном авто. Здесь за указанные выше элементы отвечают детали, смонтированные на местах 4 и 5. Подача управления на подрулевой переключатель вынесена через предохранитель 27.

Соответствующие релейные выключатели монтируются на самих блоках фар.

Предохранитель печки

Контроль системы управления происходит через элементы F36 и 39 стандартной бортовой сети. Силовые магистрали вентилятора активируются от релюшки К1.

Зажигание

В салонном монтажном блоке устанавливается предохранитель F2, отвечающий за управление системой катушки зажигания. Силовые магистрали управляются от элемента 03, установленного там же.Основные цепи катушки проведены через реле К5.

Предохранитель на гудок

В зависимости от комплектации автомобиля проводка клаксона проложена через F10 либо 29. Также некоторые модификации после рестайлинга имеют подключение прибора напрямую к аккумуляторной батарее.

Предохранитель АБС

Дорестайловые автомобили оборудованы проводкой, где за систему ABS отвечают два элемента №15 и 12 установленных в салоне и под капотом.

Системы АБС авто новой версии защищены сразу от трех элементов – № 3, 6 и 12. Если система сбоит, обследовать необходимо все цепи последовательно.

Предохранитель заднего хода

Лампочка включения задней передачи на авто не является энергоемким потребителем. Маленький элемент закольцован через вставки №3 или 15 у старого и нового поколения транспорта.

Магнитола

Питание магнитофона от аккумуляторной батареи на первой и последней версии машины проходит через элементы 28 и 32. Если система аудио воспроизведения не работает после включения зажигания, проверяются предохранители 38 и 16 салонного монтажного блока.

Подрулевые переключатели

Положения рукоятки центрального выключателя освещения: 1 — наружное освещение выключено; 2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления; 3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря

Правый подрулевой переключатель (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера) Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений. Режимы работы очистителя ветрового стекла сверху вниз: – очиститель выключен (исходное положение); – прерывистый режим работы очистителя; – постоянный режим работы очистителя с низкой скоростью; – постоянный режим работы очистителя с высокой скоростью. Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается. Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

Схема и блок предохранителей Рено Сандеро Степвей

Если в Рено Сандеро Степвей отказала та или иная электронная система, бить тревогу еще рано. Велика вероятность того, что вышел из строя один из плавких предохранителей, и его замена способна решить возникшую проблему. О том, как произвести эту несложную процедуру, и где находятся блоки плавких элементов, читайте ниже.

Салонный щиток

В таком автомобиле, как Renault Sandero Stepway, по понятным причинам находится большое количество разнообразных электронных систем. В связи с этим производитель вполне логично разделил общую схему на два блока.

Первый из них расположен непосредственно в салоне и включает в себя сменные элементы, отвечающие за всю электронику, которая не относится к работе двигателя, коробки передач и системы зажигания.

Чтобы не пришлось долго «блуждать» в поисках нужной схемы, мы приведем основной список плавких предохранителей в салонном блоке Рено и опишем их назначение

Так, обратив свое внимание на ячейку под индексом 1, можно без труда найти элемент, отвечающий за исправную работу передних стеклоочистителей Renault Sandero Stepway. Чуть ниже, на второй позиции, несложно обнаружить причину неисправности щитка приборной панели

Причину неисправности наружного освещения Renault Sandero Stepway также стоит искать именно в салонном щитке. Если неисправна лампа ближнего света, но замена ее на новую не дала убедительных результатов, есть веская причина произвести замену предохранителя на 9 или 10 позициях. Проблемы с дальним светом поможет решить внимательный взгляд на 11 и 12 ячейку.

А что под капотом?

Помимо мелких неприятностей, касающихся работы электроники в салоне, существуют куда более серьезные неполадки, которые относятся к системе подачи топлива, ЭБУ двигателя, системе распределения и других важных механизмов, которые отвечают за бесперебойную работу двигателя Рено Сандеро.

Впрочем, большинство возникающих неполадок легко решаются заменой предохранителей, которые находятся в блоке, расположенном под капотом.

Самой важной, как и следует ожидать, является ячейка под номером один. Здесь расположен предохранитель, отвечающий за работу замка зажигания и всех систем Renault Sandero, которые активируются при его включении

Это и дальний свет, и аудиосистема, и даже климатическая установка, так что при похожих неисправностях необходимо искать их причину именно здесь.

Ячейка под номером 3 отвечает за исправную работу топливного насоса Renault Sandero. Рядом с ней под 4 позицией в блоке располагается элемент, отвечающий за работу ЭБУ. Климатическую установку контролируют реле, питание которых проходит через 7 ячейку, а также ячейки под номерами K1 и K2. За катушку зажигания и систему управления двигателем отвечают отсеки К5 и К6. За противотуманные фары отвечает ячейка K8.

https://youtube.com/watch?v=78_r3okgxCQ

Подводя итоги

Если в Renault Sandero Stepway отказала одна из систем, не стоит с ходу бить тревогу и обращаться в дорогостоящий сервис. Вполне под силу начать диагностику самому, вооружившись документацией блоков предохранителей, находящихся в салоне и подкапотном пространстве. При этом крайне велика вероятность того, что, заменив нужный элемент, неполадка уйдет, и автомобиль начнет работать в штатном режиме.

Некоторые советы при работе на электрических цепях автомобиля

• в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования;
• не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.

Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-renault-sandero.html
