Opel astra f предохранители и реле

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

Обязательно посмотрите:

Gallery image with caption: Ошибки Opel Astra H с бензиновым двигателем Z18XER: расшифровка кодов неисправностей Gallery image with caption: Где находится и как происходит замена топливного фильтра Opel Astra H: модификация конструкции Gallery image with caption: Проблемы холостого хода Опель Астра Н и способы их устранения: плавают обороты, вибрация, машина глохнет Gallery image with caption: Датчик холостого хода Опель Астра (H, J): проблемы, симптомы, чистка и ремонт В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Замена предохранителей и реле

Автомобиль Opel Zafira A может прослужить долго, если обеспечивать своевременные осмотры всех его узлов. Однако поломок иногда бывает не избежать, и порой автолюбителям приходится столкнуться с перегоранием предохранителей или реле. В этом случае потребуется осуществить замену элемента.

Но для начала неисправность детали нужно доказать. Определить, что предохранитель вышел из строя, можно невооруженным глазом, и иногда даже нет необходимости откручивать крышку блока. О неисправности элемента можно догадаться, если какая-то система или какое-либо устройство в автомобиле перестало функционировать. Подобное означает разрыв электрической цепи, который возможен в случае перегорания предохранителя. Чтобы его заменить, потребуется выполнить следующие действия:

• Отключить двигатель и аккумулятор для безопасности проводимых работ.
• Найти компонент, требующий замены. Он может располагаться в любом из представленных выше блоков. Для этого стоит воспользоваться схемой, где каждый предохранитель подписан.
• Снять облицовочную часть блока – крышку. Это можно сделать с помощью отвертки.
• Осмотреть компоненты блока предохранителей на наличие повреждений. Вышедший из строя элемент значительно темнее остальных, так как его корпус подвергся небольшому возгоранию.
• Демонтировать с помощью небольших щипчиков сломанный предохранитель и на его место установить новый. Многие владельцы автомобилей возят с собой комплект запасных предохранителей. Он занимает немного места, поэтому перевозить его можно без каких-либо проблем.
• Вернуть крышку на место и завести мотор, чтобы проверить работоспособность системы или устройства.

При выборе щипчиков рекомендуется отказаться от металлических изделий. В противном случае это может привести к поломке электрических систем. Сам процесс замены предохранителя не представляет ничего сложного, и с этим справится каждый автолюбитель. Поэтому нет никакой необходимости отправляться в СТО, если проблема обнаружилась все-таки в блоке предохранителей и реле.

Если же после замены предохранителя система или устройство так и не подали признаков работоспособности, то рекомендуется обратиться за помощью к профессионалам. Они проведут более тщательный осмотр автомобиля и смогут устранить неисправность.

Таким образом, Опель Зафира А – автомобиль, оборудованный двумя или тремя блоками предохранителей и реле. Каждый блок содержит огромное количество основных и резервных элементов, регулирующих бесперебойную работу электрических систем автомобиля.

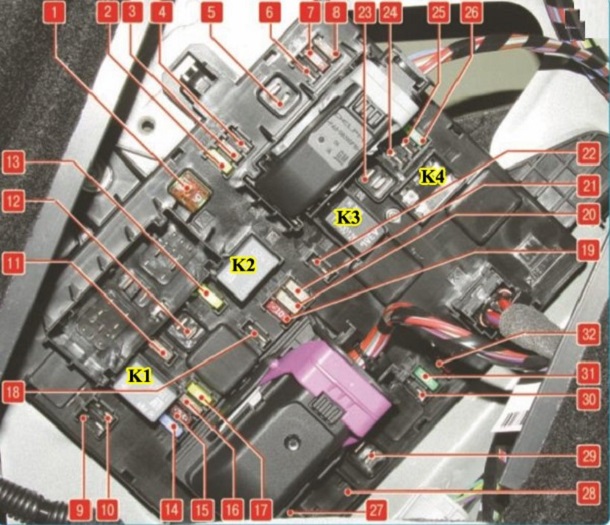

Блок в салоне

Он находится под панелью со стороны водителя, за перчаточным ящиком.

Схема

Обозначение

1	10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC)
2	20А Модуль управления кузовом K9, наружное освещение
3	25А Модуль управления кузовом K9
4	20А A11 Радиоприемник, P5 Блок управления зуммером
5	7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя
6	20А Розетка электропитания передняя (прикуриватель)
7	20А Розетка питания дополнительного оборудования
8	30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый)
9	30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый)
10	30А Модуль управления кузовом K9, Дверные замки
11	40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования
12	25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель
13	25А Электропривод передних сидений
14	7,5А X84 Диагностический разъем
15	7,5А Модуль диагностики и контроля подушек безопасности K36
16	10А Центральный замок
17	10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования
18	30А KR104A Реле логистического режима 1
19	20А Модуль управления кузовом K9 Стоп-сигналы, фонари света
20	5А K85 Модуль определения присутствия пассажиров
21	10А Р16 приборная доска
22	5А S39 Замок зажигания
23	20А Модуль управления кузовом K9
24	20А Модуль управления кузовом K9
25	20А Замок рулевой колонки
26	20А Разъем питания дополнительного оборудования

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

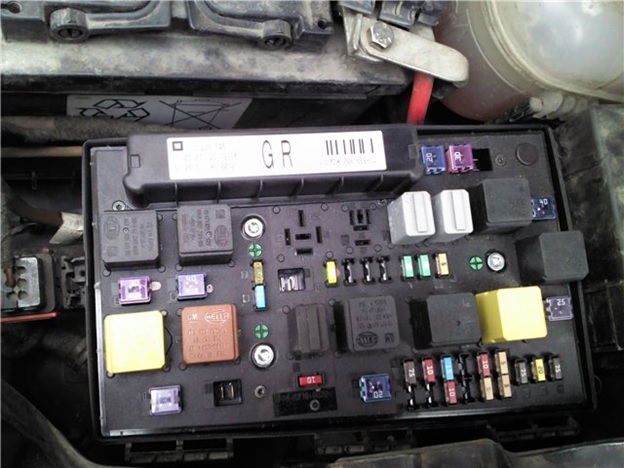

Блок предохранителей в подкапотном пространстве — Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиля

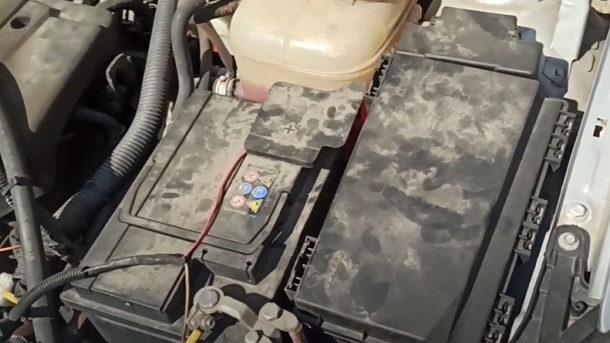

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

1 Блок управления двигателем 2 Датчик концентрации кислорода 3 Впрыск топлива, система зажигания 4 Впрыск топлива, система зажигания 5 — 6 Подогрев зеркал 7 Регулятор вентилятора 8 Лямбда-датчик, двигателя 9 Датчик заднего стекла 10 Датчик аккумуляторной батареи 11 Рычаг открывания багажника 12 Модуль адаптивного переднего освещения 13 — 14 Очиститель заднего стекла 15 Блок управления двигателем 16 Стартер 17 Блок управления коробкой передач 18 Обогрев заднего стекла 19 Передние электрические стеклоподъемники 20 Задние электрические стеклоподъемники 21 ABS 22 Левая фара дальнего света (галогенная) 23 Омыватель фар 24 Правая фара ближнего света (ксеноновая) 25 Левая фара ближнего света (ксеноновая) 26 Противотуманная фара 27 Подогрев дизельного топлива 28 — 29 Электрический стояночный тормоз 30 ABS 31 — 32 Подушка безопасности 33 Система адаптивных фар 34 — 35 Электрические стеклоподъемники 36 — 37 Электромагнит вентиляции адсорбера 38 Вакуумный насос 39 Блок управления системы топливоподачи 40 Система омывателя ветрового стекла, омывателя заднего стекла 41 Правая фара дальнего света (галогенная) 42 Вентилятор радиатора 43 Очиститель ветрового стекла 44 — 45 Вентилятор радиатора 46 — 47 Звуковой сигнал 48 Вентилятор радиатора 49 Топливный насос 50 Регулировка уровня света фар 51 Воздушная заслонка 52 Вспомогательный отопитель дизельного двигателя 53 Модуль управления коробкой передач, модуль управления двигателем 54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять. На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 — 13 — 14 Диагностический разъем 15 Подушка безопасности 16 — 17 Кондиционер 18 — 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 — 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 — 26 —

Блок предохранителей в багажно отделении находится под крышкой обшивки на левой стенке багажного отделения.

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

1 Модуль прицепа 2 Гнездо прицепа 3 Система помощи при парковке 4 — 5 — 6 — 7 — 8 Противоугонная сигнализация 9 — 10 — 11 Модуль прицепа, розетка прицепа 12 — 13 Гнездо прицепа 14 — 15 — 16 — 17 — 18 — 19 Подогреватель рулевого колеса 20 Вентиляционный люк крыши 21 Обогрев сидений 22 — 23 — 24 — 25 — 26 — 27 — 28 — 29 — 30 — 31 Усилитель, суб-НЧ громкоговоритель 32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Предохранители Opel Frontera

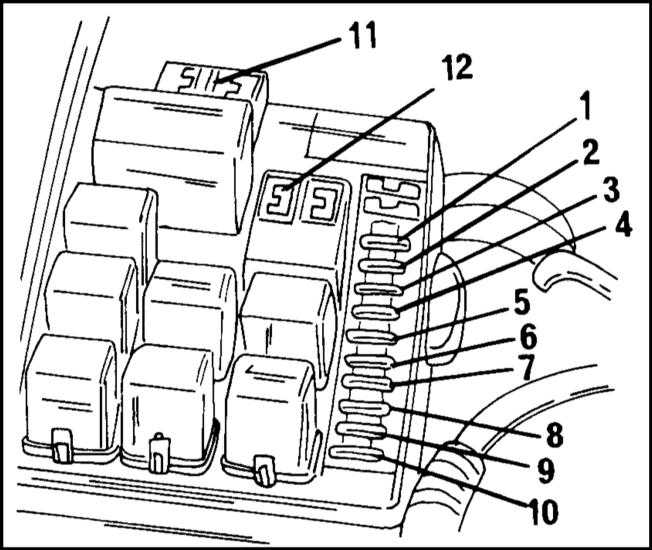

Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманный свет
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)
6 — F5E, номинальный ток 10 А, фароомыватель
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, аварийная сигнализация

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10А, противотуманный свет
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска)
6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 — F3E, только для дизельного двигателя
9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари
12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет правый
8 — F3E, номинальный ток 10 А, ближний свет левый
9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:

1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 — противотуманный свет
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен»
8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель
15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занято

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 — номинальный ток 10 А, контрольная лампа ABS
15 — 17 — запасной предохранитель

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Схема предохранителей и реле

Схематическое обозначение для блоков.В салоне:

Реле имеют другое назначение. Выключатели предназначены для запитывания высоконагруженных приборов, чей рабочий номинал значительно превышает допуски плавких вставок.

Полная расшифровка элементов по отдельности приведена ниже.

Предохранители и реле кондиционера

За питание муфты компрессора отвечает реле KR29, установленное под капотом. За работу панелей управления и мелкой электроники ответственны вставки 17 и 29 салонного модуля.

Astra J: предохранитель прикуривателя

Обеспечение электроэнергией прибора полностью лежит на вставке F6 салонной части. В редких комплектациях, ее роль выполняет отдельный элемент, вынесенный под номером 22.

Предохранитель и реле вентилятора Астра J: где находится

За включение крутилки системы охлаждения отвечают реле К11/12/13 подкапотного блока для низкой/средней/высокой скорости вращения. Их запитывают от F42/45/48, ответственных за аппаратуру управления модулем.

Реле и предохранитель бензонасоса

Силовая магистраль прибора проходит через выключатель К7 в моторном отсеке. Управляющая линия защищена вставкой 49, а модуль контроля топливного насоса в версии турбо перекрывается № 54.

Стартер

Питание пусковой установки осуществляется через реле К2 моторного модуля. Управляющая часть выводится через предохранитель F16.

Поворотники

В стандартных блоках найти невозможно. Для экономии места в модуле, элементы вынесены отдельно под приборную панель. Найти где они находятся можно ориентируясь по характерным щелчкам.

Стеклоподъемники

Работа контролируется предохранителями F19/20 для передних и задних дверей. Роль реле выполняет переключатель на панели комфорта.

Звуковой сигнал

Основное питание на прибор подается от реле KR3. Управляющая линия защищена F47. Все элементы конструкции находятся в моторном отсеке.

Зарядка

Аккумулятор на автомобиле защищен от перезаряда. Специальный прибор располагается на плюсовой клемме АКБ или на переднем крыле с соответствующей стороны.

Дворники

Задний питается через реле KR7. Сюда управляющий сигнал проходит через вставку 14. Передние очистители защищены элементом 43 салонного модуля.

Сигнализация

Штатная система обустроена особенным образом. Здесь все реле и предохранители скрыты в корпусе самого модуля. Специфическая конструкция является необходимостью – отключить сигналку при таком расположении проблематично.

Предохранитель ДХО

Дневные ходовые огни выделены в бортовой сети отдельным звеном. Их включение происходит от реле К6/8. Вставки смонтированы внутри моторного отсека.

Багажник

Фиксатор крышки багажника в поднятом состоянии запитан от элемента 11 салонного модуля. Также здесь есть реле блокировки, смонтированное под номером KR 95A.

Задний ход

Питание системы выполняется от индивидуального предохранителя, установленного возле рычага коробки передач. Рядом устанавливается и сам датчик.

Центральный замок

Реле питания ЦЗ проходит от элемента К3. Управляющий сигнал подается от Ф10.

За электронику анти блокировочной системы ответственны 2 элемента: 21 и 30.

Магнитола

Штатный магнитофон запитывается только от предохранителя 31 салонной части. Если акустическая система стоит на авто не серийная, его следует искать в другом месте. Нередко водители протягивают отдельную магистраль напрямую к аккумулятору и врезают в нее отдельную вставку.

Парктроники

Система помощи при парковке защищена элементом Ф3. Плавкая вставка устанавливается в основной панели внутри багажника.

Предохранитель омывателя

За работу мотора отвечает элемент 23. Омывайка для лобового и заднего стекол подается благодаря элементу 40 в салонном блоке.

Полезные советы, о которых нужно знать

• если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
• на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Меры предосторожности при замене предохранителей

Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей

Ведь их замена подразумевает соблюдение ряда мер предосторожности:

Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
Все операции следует проводить аккуратно.
Предохранители извлекаются осторожно.
Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.

Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества

При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Схема размещения реле в раннем блоке

Монтажная схема ранней версии салонного блока, красным цветом обведены места предохранителей, зеленым — места для запасных вставок и пластиковых щипцов

Блок машин с 2001 года с обозначением предохранителей

Монтажная схеме реле в позднем блоке

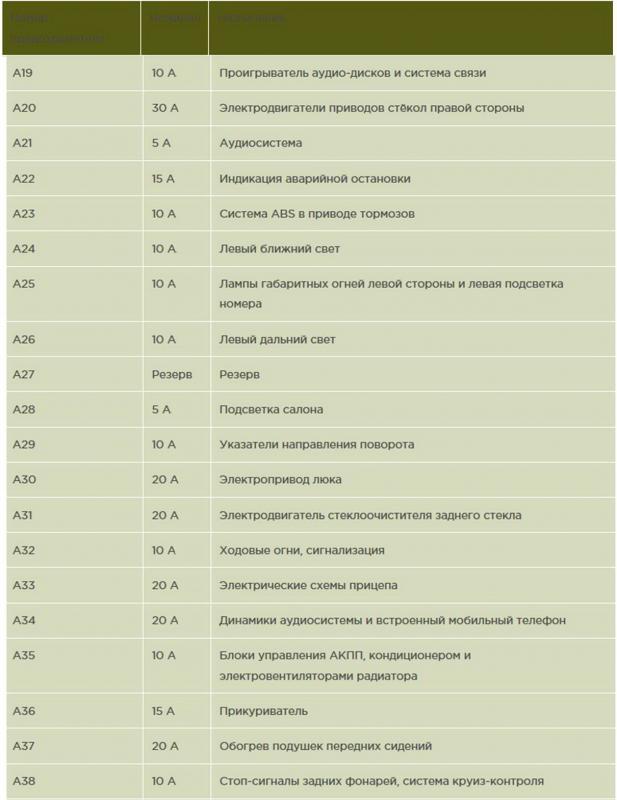

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предохранители в старом блоке, часть 1

Предохранители в старом блоке, часть 2

Предохранители в старом блоке, часть 3

Предохранители в новом блоке, часть 1

Предохранители в новом блоке, часть 2

Предохранители в новом блоке, часть 3

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

• 1 (60 А) — цепи замка включения зажигания;
• 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
• 3 (60 А) — реле в приборной панели автомобиля;
• 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
• 5 (60 А) — блок ABS;
• 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
• 7 (80 А) — усилитель рулевого управления;
• 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

• 1 — кодировочный разъем;
• 2 — реле звукового сигнала;
• 3 — включение дальнего света;
• 4 — реле активации заднего дворника;
• 5 — обогрев зеркал;
• 6 — включение передних противотуманных фар;
• 7 — активация задней противотуманной лампы;
• 8 — правые указатели поворота;
• 9 — левые указатели поворота;
• 10 — реле встроенного телефона;
• 11 — резерв;
• 12 — реле активации передних стеклоочистителей;
• 13 — резерв;
• 14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрическое оборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. Работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы зависит от исправности электрической проводки авто.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения тока. Предохранители принимают удар на себя и являются одноразовыми. Сгоревший предохранитель необходимо сразу же заменить. Блоки предохранителей могут устанавливаться в салоне либо под капотом транспортного средства.

Стоит понимать, что каждая фирма-производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели «Опель Астра Н», например, они расположены под капотом и в салоне (рядом с автомобильным прикуривателем). Однако этот элемент может устанавливаться в абсолютно любую часть авто: багажник, капот или салон. В грузовиках предусмотрено около четырех-пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того чтобы отыскать предохранительные блоки на той или иной модели авто, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опеля Астры Н» состоит из разнообразных реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

На многих моделях автомобиля «Опель Астра Н» обычно устанавливается два предохранительных блока: один под капотом (со стороны водителя), другой же располагается в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блоков, а также схемы, различается в зависимости от комплектации автомобиля. Такое расположение характерно для блока предохранителей «Опеля Астры Н» 2011 и 2010 года выпуска.

Поэтому для владельцев этих моделей автомобиля процесс замены деталей будет примерно одинаков. Ведь блоки предохранителей «Опеля Астры Н» 2010 года без изменений перешли в новейшую модель авто.

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью. Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже

Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

Обозначение	Назначение
1	Работа стеклоподъемников.
4	Обогрев сидений, стекол.
5	Подушка безопасности.
11	Обогрев заднего стекла.
12	Включение/выключение стеклоочистителя.
14	Кондиционер и отопитель.
27	Подача звука противоугонной сигнализации.
30	Защита розетки.
39,40	Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

Обозначение	Назначение
1,2	Работа основной системы.
3,4	Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5	Вентилятор.
7	Стеклоочистители.
8	Подача сигнала.
9	Дворники передних фар.
13	Работа противотуманных фар.
17	Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.
