Мазда 3 бк предохранители и реле

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
• Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
• В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Замена бензонасоса Мазда 3

Если в задней части автомобиля вы слышите посторонний звук, даже если после продолжительной работы двигателя, то вам срочно нужна замена бензонасоса Мазда 3. Чтобы его заменить, предварительно приобретаем новое оборудование и фильтр. Цена на них варьируется в зависимости от производителя.

Можно приобрести аналоговый, так как особой разницы нет. И те и те служат довольно долго. Итак, для того чтобы его заменить, необходимо руководствоваться предоставленной ниже инструкцией:

Шаг 1 Изначально убираем ковролин в автомобиле под задним сиденьем, иначе к нему никак не подобраться.

Шаг 2 После этого можно заметить хороший кусок пенопласта, который также отодвигаем в сторону. Теперь виднеется маленькая фишка бензонасоса, спрятанная в отверстие. Ее нужно отсоединить.

Шаг 3 Переходим под автомобиль и откручиваем крепление бензобака.

Шаг 4 Могут случиться трудности с выниманием из-за специальной защиты от высокотемпературной выхлопной системы, скобы которой основательно прижимают его к автомобилю. Их приходится отгибать.

Шаг 5 Всего три держащие бензобак болта – откручиваем. Не смотрим на его габариты. Он весьма легкий и сделан из пластика.

Шаг 6 Отсоединяем патрубки, которые ведут к топливному баку. Не бойтесь повредить штуцеры, закрепляющие их. Они довольно прочные. С большой вероятностью при снятии руками останутся цельными.

Шаг 7 Все отсоединяем, снимаем бензобак и заглядываем внутрь.

Здесь не должно возникнуть каких-либо трудностей. Откручиваем специальную закругленную крышку, достаем бензонасос старый и вставляем новый и топливный фильтр бензонасоса.

Некоторые фишки могут отличаться между собой, поэтому придется поработать напильником. В корпусе бензонасоса может быть мусор, который и не позволял ему работать в хороших условиях.

Шаг 8 Устанавливаем обратно патрубки подачи топлива и смотрим на правильное положение, которое позволит их без труда присоединить. Крутим гайки постепенно до окончательного момента прижатия кольца. Вставляем отверстия бензопровода и закручиваем их обратно на позиции.

Шаг 9 Подключаем клеммы аккумулятора на машине и ненадолго заводим. До старта двигателя можно услышать его характерный звук, который указывает на его работоспособность. Глушим двигатель и просматриваем заднюю часть на наличие подтеков из соединений. Если их нет, смело закрываем люк и устанавливаем сидение обратно.

Шаг 10 Собираем все в обратной последовательности и включаем зажигание. Но гула во время езды быть не должно. Процесс замены бензонасоса Мазда 6 можно считать завершенным.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

5. Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями.

При отказе какого-либо прибора освещения, дополнительного оборудования, а также если не работают кнопки управления, проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Срочно обратитесь на сервисную станцию официального дилера Mazda для ремонта.

Замена электрических предохранителей

Замена электрических предохранителей во внутреннем блоке (расположен всалоне, рядом с левым торцом панели приборов)

При отказе электрического оборудования прежде всего проверьте исправность электрических предохранителей во внутреннем блоке, который расположен рядом с левым торцом панели приборов.

1. Переключите выключатель зажигания в положение «ОFF» («Выключено») и выключите все бортовые потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей вмоторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

*Исправный предохранительПерегоревший предохранитель*

5. Вставьте в гнездо новый предохранитель, рассчитанный на точно такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется вгнезде, обратитесь на сервисную станцию официального дилера Mazda. Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда «AUDIO» («Аудиосистема») или «OUTLET» («Электрическая розетка»).

Внимание:

При замене перегоревших предохранителей всегда используйте только оригинальные предохранители Mazda такого же номинала. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля.

6. Установите на место крышку и убедитесь в надежности ее фиксации.

Предохранители и реле — расположение и назначение Мазда 3 / Mazda 3

№

Обозначение

Величина тока, А

Защищаемые цепи

F1

FAN

40

Электровентилятор системы охлаждения

F2

P/ST

80

Электронасос гидроусилителя рулевого управления*

F3

BTN

40

Цепи питания различных электропотребителей: диагностический разъём, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

F4

HEAD

40

Фары

F5

РТС

80

Обогреватель РТС

F6

GLOW

60

Свечи накаливания (либо резерв)

F7

ABS 1

30

АБС, система курсовой устойчивости**

F8

ABS 2

20

АБС, система курсовой устойчивости**

F9

ENGINE

30

Реле электронной системы управления двигателем (силовая цепь)

F10

—

Резерв

F11

IG KEY 1

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые привключении зажигания и не отключаемые при включении стартера)

F12

STARTER

20

Втягивающее реле стартера (муфта)

F13

IG KEY 2

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые привключении зажигания и отключаемые при включении стартера)

F14

GLCW1

30

Свечи накаливания (либо резерв)

F15

HEATER

40

Климатическая установка (Вентилятор салона)

F16

GLOW 2

30

Свечи накаливания, либо резерв

F17

DEFOG

40

Обогрев заднего стекла

F18

AUDIO

30

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE), либо резерв

F19

ABS IG

10

АБС, система курсовой устойчивости»

F20

FOG

15

Передние противотуманные фары

F2I

HORN

15

Звуковой сигнал

F22

DRL

10

Дневное освещение (или Резерв)

F23

(H/CLEAN)

20

Омыватель фар**, подогреватель топлива

F24

F/PUMP

15

Топливный насос

F25

P/ST IG

10

Рулевой усилитель

F26

A/C MAG

10

Электромагнитная муфта компрессора кондиционера

F27

(ALT/TCM)

10/15

Генератор / Блок управления противобуксовочной системой

F28

GLOWSIG

10

Прикуриватель (или резерв)

F29

—

Резерв

F30

ENG + B

10

Электронная система управления двигателем (Блок РСМ, блок управления дозированием и подачей топливной присадки)

F31

ROOM

15

Щиток приборов, центральный замок, внутреннее освещение и подсветка приборов и органов управления

F32

(ENG BAR 4)

10

ЭСУД (Датчики концентрации кислорода)

F33

(ENG BAR 3)

10

ЭСУД (Датчики концентрации кислорода)

F34

EG IING

10

ЭСУД (Форсунка)

F35

ENG BAR 1

10

ЭСУД

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Это интересно: Выбор автомобиля б/у: полезные советы

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Важно! Если поставить предохранитель с меньшим номиналом, то необходимо щадяще использовать бортовую электросеть, например, ничего не включать в прикуриватель. Если установлен такой элемент, то нужно возить новый предохранитель про запас

Но лучше всего использовать предохранители того номинала, который рекомендуют производители автомобиля.

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

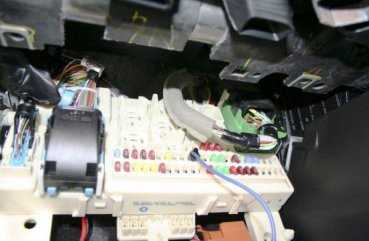

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda  3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda  3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda  3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Ремонт и обслуживание своими руками

При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3

Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя

Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

1. Убрать ковролин, расположенном в машине под задними сидениями.
2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
3. Далее перейти под автомобиль и отсоединить сам бензобак.
4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Важно! Следует аккуратно отнестись к выниманию специальной защиты, которая отделяет высокотемпературную выхлопную систему от данного устройства. С первого взгляда может показаться, что бензобак Мазда 3 имеет большие габариты и массу, однако, это не так — устройство выполнено из пластика

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса. Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация.

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
4. Подключить вольтметр и провернуть двигатель для снятия показаний.
5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
7. Отсоединить провод от клеммы стартера бензонасоса.
8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Ремонт бензонасоса

Ремонт бензонасоса выполняется достаточно просто, однако, может потребоваться много времени. Для этого необходимо просто отсоединить бензобак и выполнить простую замену бензонасоса

Помимо этого, важно понимать, что могут появиться сопутствующие проблемы, связанные с электропроводкой автомобиля и потому важно регулярно производить измерения напряжения

Проверка работоспособности замененного бензонасоса производится путем подключения клемм аккумулятора автомобиля и недолгой работы двигателя. Еще до начала работы мотора можно услышать звук, который дает представление о его работоспособности

Далее важно оценить визуально наличие подтеков из соединений на задней части кузова

Важно! Все работы должны выполняться как можно дальше от открытого огня и при максимальной осторожности. Полезные советы

Полезные советы

Для того чтобы правильно выполнить все работы, связанные с заменой и обслуживанием бензобака и бензонасоса, необходимо строго следовать определенным алгоритмам работы. Только таким образом можно обеспечить работоспособность автомобиля и его систем, что непременно позволит снизить затраты на последующий ремонт и обслуживание. Для выполнения работ, связанных с бензонасосом Мазда 3, необходимо наличие ямы или эстакады

Прежде чем приступить к работе важно слить топливо, что позволит выполнить замену насоса максимально быстро и безопасно

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

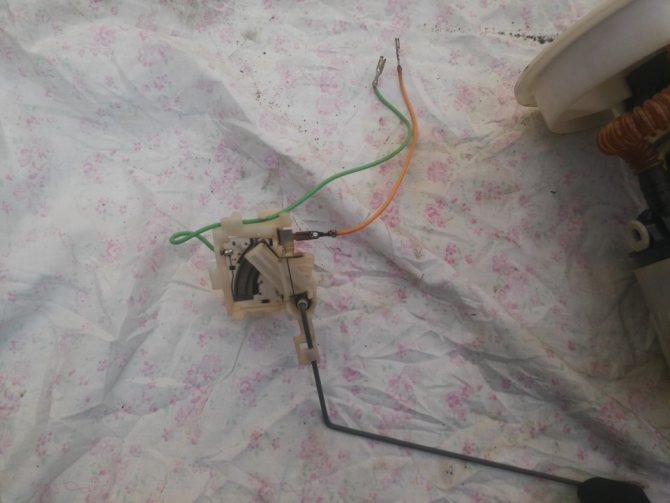

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения

Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Блок предохранителей в салоне под бардачком

Расположение блока с предохранителями в салоне машины
Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом
Защелка открывающая блок с предохранителями
Открытый блок с предохранителями под бардачком
Отсоединенный блок с предохранителями
Схема салонного блока предохранителей с обозначениями

Предохр.	Клемма	Сила тока (А)	Назначение
	D/LOCK 2		Система двойной блокировки замков
	STOP LAMP/ HORN		Предохранитель стоп-сигнала, звуковой сигнал
	HEAD HIGH L		Фара дальнего света (левая)
	HEAD HIGH R		Фара дальнего света (правая)
			резерв
			резерв
			Прикуриватель
		7,5 A	Аудиосистема
			Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3
		7,5 A	Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
			Защита различных электрических цепей
	TR — LOCK	20 A
			питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
			головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
	SUN ROOF	20 A	Вентиляционный люк в крыше
		20 A	Очиститель и омыватель ветрового стекла
			резерв
	P/WIND R	30 A	Выключатель стеклоподъемника (правый)
	P/WIND L	30 A	Выключатель стеклоподъемника (левый)
		7,5 A	Охранная сигнализация
		7.5 A	Электрические обогреватели наружных зеркал Mazda
	HEAD LOW R		Фара ближнего света (правая), корректор фар
	HEAD LOW L		Фара ближнего света (левая)
			Система подтек безопасности
			Приборная панель, противоугонная система (иммобилайзер)
		20 A	Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS
		20 A	Очиститель и омыватель ветрового стекла
		20 A	Для защиты различных электрических цепей
			Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3
		7,5 A
	SEAT WARM	20 A	Подогреватели сидений
	D/LOCK 1	25 A	Центральный электрический замок
			Кондиционер воздуха, блок управления отопителем
	P/WIND L	30 A	Выключатель стеклоподъемника (левый)
	P/WIND R	30 A	Выключатель стеклоподъемника (правый)
			Фонари заднего хода
	SUN ROOF	7,5 A	Вентиляционный люк в крыше
		7,5 A	Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
		7,5 A	Предохранитель подсветки панели управления
			не используется
			не используется
			не используется
			не используется

Реле
Местоположение	Обозначение
	Резерв
	Резерв
	Резерв
	Резерв
	Резерв
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Ближный свет фар (реле встроен в блок предохранителей)
	Блокировка перемещения селектора АКП (реле встроен в блок предохранителей)
	Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Дальний свет фар (реле встроен в блок предохранителей)
	Габаритное освещение (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Центральный замок, блокировка замков (реле встроен в блок предохранителей)
	Центральный замок, разблокировка замков (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой.

Расположение жгутов с проводами в салонном блоке предохранителей
Схема 6-ти жгутов блока для подключения проводов

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с корректором фар

АТХ

*неиспользуемый

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

Технический отдел AGОб авторах

Дополнительно>Схема предохранителей мазда 3
