Высоковольтные провода зажигания Ваз 2114 – устройство

Классическая модель системы зажигания всех авто земного шара предусматривает наличие комплекта из пяти высоковольтных несущих. Центральный кабель подает высокое напряжение от катушки зажигания на распределительное устройство – трамблер. Далее по четырем кабелям напряжение подается на свечи зажигания.

В современных авто используется электронная система зажигания. Схема не меняется, но могут добавиться дополнительные кабели, если горючая жидкость воспламеняется двумя свечами в каждой камере сгорания.

Бронепровод состоит из:

• токопроводящая медная, графитовая или токонепроводящая обвитая жилы;
• феропластовая оболочка — изолятор;
• экран из металлической проволоки;
• уплотняющая жесткая оболочка;
• наконечники с двух сторон.

Общие советы при подключении высоковольтных проводов .

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

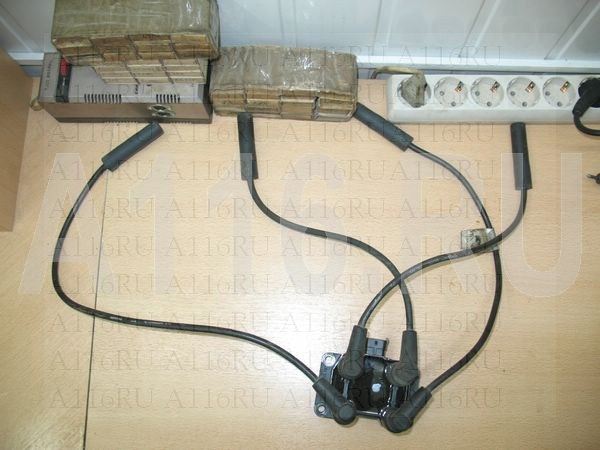

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как часто нужно менять ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. ка и все будет в норме

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: 3 метода, которые могут помочь при заводе аккумулятора самостоятельно

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.

Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

1. Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
2. Р-0351 — не работает катушка 1-4 цилиндров;
3. Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Что ещё можно посоветовать

Кроме перечисленных комплектующих, встречаются и такие, как Bautler, хopc.

Продукция от Bautler, зарекомендовавшая себя у потребителей высокой надёжностью и эффективностью

Bautler использует каучук для изолирующего слоя, что вызывает небольшое утолщение продукции, но позволяет работать в более тяжёлых условиях для деталей зажигания.

Также нельзя не сказать о продукции компании xopc. Она присутствует на автомобильном рынке с 1995 года. Специалисты отмечают, что сегодня фирма xopc является одним из крупнейших производителей силиконовых кабелей в РФ. Для изготовления своей продукции фирма xopc использует импортное сырьё. Производственный процесс тщательно контролируется на всех этапах производства.

Также хочется сказать несколько слов о бронепроводах для систем зажигания автомобилей. Первые образцы таких деталей начали применять на транспортных средствах, предназначенных для Вооружённых Сил. Они подвергались дополнительной экранировке металлической оплёткой для защиты радиоэлектронных устройств от помех. Встретить в настоящее время такие бронепровода можно только на старых автомобилях. Достижения разработчиков позволяют изготавливать бронепровода без видимой металлической экранировки.

В заключение хочется порекомендовать автолюбителям при необходимости замены бронепровода или высоковольтных проводов, в первую очередь руководствоваться инструкцией по эксплуатации транспортного средства. Выбрать можно слон, или другую марку, но это не должно быть в ущерб силовому агрегату.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. км и все будет в норме

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

• Легкий ореол вокруг проводов – нормальное явление.
• Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
• Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников

Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Тип бронепроводов	Пробивное напряжение, кВ	Соопротивление провдов по цилиндрам, кОм
SLON		4.2-4.7-5.2-7.6
WEEN		6.2-6.6-7.5-9.9
CEZAR		3.1-3.5-4.2-5.3
TESLA		3.3-4.2-5.0-6.3
ХОРС		3.2-3.9-4.1-6.2
FINWHALE		2.0-2.2-2.6-3.4

Порядок подключения высоковольтных бронепроводов к крышке на ваз 2108- 21099

В процессе ремонта машины иногда приходится отсоединять броне провода от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания), при этом, отключая эти провода, водители зачастую не запоминают порядок их подключения, что затем вызывает проблемы с системой зажигания, из-за неправильного порядка этих самых проводов. Не отчаивайтесь, наша инструкция напомнит вам:

• Перечислим условия правильного подключения броне проводов к крышке распределителя:
• Следует запомнить, что крышка трамблера может быть установлена на сам трамблер в одном фиксированном положении, перепутать здесь что-либо просто невозможно
• На крышечке есть специальная установочная отметка, которая подскажет вам гнездо провода, идущего к первому цилиндру
• Провода к ней подключаются в последовательности: первый, третий, четвертый, второй (имеем в виду цилиндр) в направлении против хода часовой стрелки, как если мы смотрим на эту крышечку со стороны нахождения расширительного бачка.
• Чтобы вам было понятнее, на фото ниже приводится правильный порядок подключения броне проводов от цилиндров к крышке

Правильный порядок подключения броне проводов

Теперь вы сможете подключить броне провода правильно своими руками.

Схема и устройство двигателя

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Изделия от компании Tesla

Данный бренд начал работу в 1958 году, поэтому в наше время он лидирует на соответствующем рынке. В проводах сочетаются основные достижения, касающиеся сферы электрической техники.

Высоковольтные провода Tesla

Компания Tesla пользуется материалами, которые соответствуют указанным нормам и стандартам. Для изготовления оболочки используется высокопрочный силикон. Для создания жилы, проводящей ток, не используется металл, ведь его заменило более надежное стекловолокно. Его обязательно снабжают пропиткой из углерода. Подобные изделия могут работать при температурах от -40 до +220 градусов.

Продукция дополнена обмоткой, выполненной из тоненькой проволоки. Она изготовлена из нержавейки, которой не страшны процессы коррозии. Специалисты рекомендуют дополнить изделия помехоподавляющими резисторами. Компания гарантирует своим клиентам стабильную и бесперебойную работу товаров.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное: Схема подключения вентилятора охлаждения ВАЗ

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке; контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:
