Устройство ходовой части

Упругие элементы

Задача данных элементов подвески – гасить удары, поступающие с колес автомобиля на кузов, и представляют собой следующие детали:

1. Пружина. Самый простой элемент, присутствующий почти во всех видах подвески. Для эффективности работы может иметь различную форму.
2. Рессора. Самый древний элемент подвески, представляет собой набор стальных листов, соединенных вместе, и гасящих колебания за счет взаимного трения.
3. Пневматический элемент. Выполняет роль альтернативы пружине и представляет собой подушку из резины, куда закачивается воздух.
4. Торсион. Упругий компактный элемент в виде стержня, один конец которого соединен с рычагом подвески, а другой зажат кронштейном на кузове. При перемещении рычага подвески стержень выполняет роль упругого элемента и скручивается.
5. Подрамник. Представляет собой промежуточную деталь между кузовом и элементами подвески, образуя с ними одну сборочную единицу.
6. Стабилизатор поперечной устойчивости. Представляет собой стержень, связанный через стойки или рычаги подвесок колес для стабилизации движения автомобиля.

Многорычажная

Эта подвеска унаследовала лучшие качества двухрычажной предшественницы: плавность автомобиля и лёгкость в управлении. В легковой машине многорычажная подвеска располагается на задней оси. Модели Audi используют многорычажный механизм на передней оси. Чаще всего такая технология применяется в дорогих моделях. Дороговизна изготовления перекрывается отсутствием шума и удобством управления. Являясь следующей ступенькой развития после двухрычажной, такая подвеска имеет в устройстве не менее четырёх рычагов, что обеспечивает независимость продольной и поперечной регулировки. Механизм состоит из подрамника, поперечного, продольного рычага, ступичной опоры, амортизатора, пружины и стабилизатора поперечной устойчивости. Недостатком считается не самая лучшая фильтрация неровностей и сложность конструкции.

Как работает стабилизатор поперечной устойчивости

При повороте автомобиля одна стойка поднимается, а вторая опускается, то есть они смещаются в противоположные стороны, средняя часть стабилизатора, которая называется стержень, начинает закручиваться.

Как следствие с той стороне, где автомобиль «кренился» на бок, стабилизатор приподнимает кузов, а с противоположной стороны  – опускает кузов. Чем больше величина наклона, тем сильнее сопротивление стабилизатора. Затем автомобиль выравнивается, снижается крен во время поворота и улучшается качество сцепления колес с дорогой.

Если вы хотите разобрать работу стабилизатора поперечной устойчивости более подробно, эта информация вам пригодится.

Для создания сопротивления крена автомобиля применяется торсион, который крепится в ступичном узле колеса.

Торсион работает на скручивание, создает сопротивления крену автомобиля. Крепится торсион в ступичном узле левого колеса, далее проходит в направлении движения до шарнирного узла крепления к кузову, далее в латеральном направлении к противоположному борту автомобиля, где крепится зеркально аналогично первому борту. Отрезки торсиона, проходящие в направлении движения, работают как рычаги при работе подвески в вертикальном направлении. При отсутствии крена оба отрезка поворачиваются на один и тот же угол, торсион не скручивается и проворачивается в узлах крепления к кузову как целое. При крене автомобиля левый и правый отрезки торсиона поворачиваются на различные углы, скручивая торсион и создавая упругий момент, сопротивляющийся крену. На зависимых задних подвесках часто отсутствует, вместо этого продольные рычаги прикрепляются к балке жестким соединением, способным передавать крутящий момент. Таким образом, вся балка в сборе с продольными рычагами выступает торсионом.

На передних  подвесках типа Мак Ферсон «рычажные» отрезки торсиона часто применяются как один из 2 нижних рычагов подвески, также передавая продольные (в направлении движения) силы от ступицы на кузов.

Стабилизаторы могут устанавливаться или на обе оси, или только на одну (обычно на переднюю).

Устройство передней подвески автомобиля

В современных автомобилях в качестве передней подвески используются исключительно подвески независимого типа – то есть такие, где движение одного колеса никак не связано с движением второго. Устройство передней подвески, таким образом, несколько сложнее, чем устройство подвески задней.

Мы рассмотрим наиболее распространённые конструкции: подвеску Макферсона и подвеску на двойных поперечных рычагах.

Подвеска типа Макферсон – это наиболее распространённая конструкция подвески для малолитражек и автомобилей среднего класса. Основной элемент конструкции – это амортизационная стойка. Посредством шарнира она связана с рычагом в нижней части, а в верхней посредством подшипника – с кузовом.

Подвеска Макферсона имеет ряд достоинств, среди которых:

• компактность конструкции;
• её простота;
• возможность внесения изменений в конструкцию автомобиля без изменения подвески;
• относительная дешевизна обслуживания.

Естественно, у подвески Макферсона есть и недостатки:

• не лучшие параметры кинематики движения автомобиля;
• амортизаторная стойка загружена, а потому часто выходит из строя;
• больше продольный крен («клевок») при торможении;
• сложность шумоизоляции.

Подвеска на двойных поперечных рычагах дороже, массивнее, а потому менее распространена. Обычно этот тип подвески устанавливают на автомобили выше среднего класса. В этом типе подвески главным конструктивным элементом являются два рычага, внутренняя часть которых крепится к кузову или раме, а внешняя – к стойкам, несущим колёса. Места крепления подвижны, в них используются шаровые опоры или шарниры. Пропорции рычагов этой подвески таковы, что обеспечивают не только плавный ход автомобиля, но и его отличную управляемость, а также устойчивость на дороге.

 У подвески на двойных поперечных рычагах масса достоинств:

• подвеска образует единый узел, который для ремонта можно полностью демонтировать;
• подвеска на данный момент позволяет получить наилучшую управляемость автомобиля на больших скоростях.

Впрочем, у подвески на двойных поперечных рычагах есть и недостатки:

• массивность;
• сложность обслуживания и ремонта;
• довольно высокие нагрузки в местах крепления рычагов.

Разбор и замена задней подвески: инструкция

Цветом выделены основные части задней подвески

Полный разбор задней подвески требуется в том случае, если автомобилист решил смазать все детали или поменять их. Чаще всего требуется добраться до конкретного элемента и заменить его. Проходит разбор следующим образом:

1. ВАЗ 2114 устанавливается под смотровой ямой, как вариант – на подъемник. В багажном отделении отсоединяются задняя и боковая облицовка, катушка ремней безопасности. Также в багажном отделении есть крепления стоек к кузову автомобиля. Их необходимо ослабить, полностью откручивать не нужно.
2. Далее ослабляются крепления задней колесной пары. Для этого нужно снять колпаки, а затем полностью демонтировать колеса. Держать автомобиль в этом время должны надежные домкраты, обычно их устанавливают с каждой стороны.
3. Теперь необходимо демонтировать тросы тормозной системы. Доставать их нужно в сборе. Для этого отсоединяются крепления тросов к рычагам подвески и кузову ВАЗ 2114. После демонтируются тормозные барабаны. Наконечники тросов следует достать из рычагов ручного привода. Также нужно отсоединить фланцы от тормозных щитков.
4. Перед тем, как демонтировать шланги и патрубки тормозной системы, нужно позаботиться о предотвращении утечки. Далее необходимо демонтировать упругий рычаг привода, который используется для работы регулятора давления тормозов. Чтобы извлечь рычаг, нужно разобщить его с кронштейном за счет удаления стопорной шайбы, затем убрать серьгу с колесной оси.
5. Следующим шагом будет отсоединение стоек (амортизаторов). Для этого следует снять резиновые подушки, гайки крепления к кузовной части и шайбу. После этого нужно поставить дополнительные упоры для передней колесной пары. Заднюю часть следует приподнять. После этого можно снимать буфера хода сжатия, пружины и амортизационные кожухи.
6. Если отсоединить кронштейны крепления кузова, то всю балку можно будет отсоединить. Перед автомобилистом будет лежать задняя подвеска вместе со стойками. При необходимости можно разобрать амортизаторы, что уже не составит труда.

   Составляющие задней стойки ВАЗ 2114

Различные типы подвесок

Укрупнённо подвески подразделяются на зависимые, независимые и полузависимые. В последних связь между колёсами оси имеется, но она обладает заданной упругостью, в отличие от жёсткой связи в зависимых конструкциях или отсутствия таковой при независимой организации. Наличие стабилизаторов поперечной устойчивости хотя и обеспечивает данную связь, но тип подвески не изменяет.

Простейшие зависимые подвески

Зависимый тип подвески подразумевает наличие жёсткой связи между колёсами одной оси. Обычно это металлическая балка или кожух ведущего моста. Упругие и демпфирующие элементы могут быть разного типа, на принципиальную схему подвески это не влияет, только не конструктив направляющего аппарата. Например, использование рессор в силу их достаточной поперечной жёсткости позволяет отказаться от дополнительных рычагов или тяг. Иногда дополняется стабилизатором поперечной устойчивости в виде скручивающегося стержня из пружинной стали.

На легковых автомобилях зависимая подвеска с неразрезным мостом или балкой практически не используется, поскольку обладает значительными неподрессоренными массами, что снижает общий комфорт. Управляемость также трудно обеспечивать из-за влияния хода одного из колёс оси на положение второго относительно дороги. При этом такая подвеска обладает высокой прочностью, проста и надёжна. Применяется на внедорожниках и грузовых автомобилях.

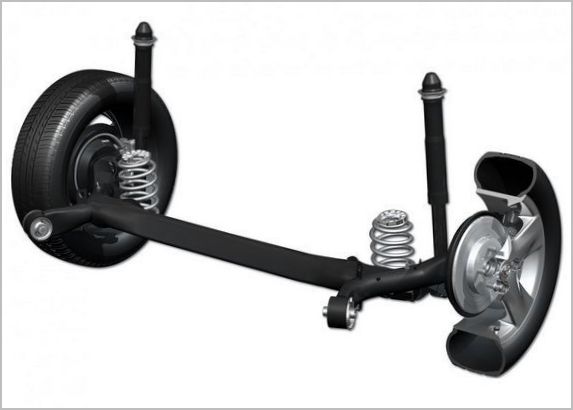

Часто на бюджетные автомобили устанавливается полунезависимая схема, когда балка имеется, но она обладает упругой эластичностью. Такой тип совмещает простоту с приемлемой управляемостью.

Независимые

Независимые схемы отличаются широкими возможностями для совмещения взаимоисключающих требований. Здесь каждое колесо обладает запрограммированной свободой перемещения и не влияет на прочие. Конструкция в целом более сложная, но обеспечивает наилучшие условия для работы колёс во всех условиях, от шоссейных видов автоспорта до внедорожной езды.

У каждого колеса имеется свой направляющий аппарат, упругие и демпфирующие узлы. Возможно независимо организовывать траектории перемещения ступичных узлов в любых положениях. Достигается максимальный комфорт при сохранении управляемости. Некоторые неудобства доставляет изменяющийся при работе подвески клиренс автомобиля.

Параллелограммного типа

Направляющий аппарат такой подвески представляет собой два А-образных рычага, верхний и нижний, между которыми на шаровых шарнирах размещается кулак со ступицей. Схематично это представляет собой параллелограмм, благодаря чему плоскость вращения колеса при рабочих ходах не изменяет своего угла относительно дороги, что даёт надёжную сохранность пятна контакта.

Двухрычажная подвеска достаточно проста, но при этом гарантирует управляемость, отсюда её применение даже в самых продвинутых дисциплинах автоспорта. Однако сложности компоновки сильно ограничивают её использование в гражданских легковых автомобилях, где гораздо чаще закладываются иные конструкции.

Многорычажные

Выполнить направляющий аппарат достаточно компактным и вместе с тем точно работающим позволяет многорычажная схема. Её особенность заключается в обеспечении сложной траектории движения колеса, которую нельзя получить двумя рычагами. Такая подвеска сможет максимально сохранить контакт с дорогой при продольных и поперечных кренах кузова, в любой точке рабочего хода от нижнего положения к верхнему. Реализуется и подруливающий эффект, важный для стабилизации машины в поворотах. При этом рычаги компактны и хорошо компонуются в ограниченном пространстве колёсных арок.

МакФерсон

Одна из самых популярных подвесок свечного типа. Состоит из телескопической амортизационной стойки с надетой на неё пружиной. Сверху имеется поворотная опора с подшипником, снизу треугольный рычаг с шаровой опорой и сайлентблоками. Наиболее простая и компактная конструкция с неплохими характеристиками, что вызвало самое широкое её применение на подавляющем числе легковых автомобилей массового производства.

Специальные спортивные

Применение в автоспорте, а также на мощных скоростных автомобилях, накладывает на подвески особые требования. Заключаются они в выделении из общего набора функций наиболее важных для управляемости. Отсюда решения в виде регулируемых амортизаторов и упругих элементов, размещение их в кузове для предельного снижения неподрессоренных масс, исключение податливых сайлентблоков с заменой их на жёсткие шаровые шарниры. Хода подвесок могут быть экстремально большими или минимальными, в зависимости от вида спорта. Нечто подобное используется и в спорткарах.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

• адаптация под конкретного водителя;
• минимальные крены кузова и волновая раскачка на высоких скоростях;
• высокая безопасность;
• отличная устойчивость на прямой;
• принудительно изменяемое демпфирование;
• адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

1. Стабилизаторы поперечной устойчивости с возможностью регулировки;
2. Активные стойки амортизаторов;
3. Блок управления ходовой частью;
4. Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

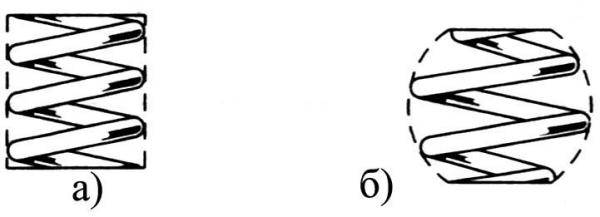

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Основные характеристики и функционал

Выделяют несколько типов подвесок, каждая из которых обладает своими особенностями и рабочими качествами. Все они влияют на комфорт и управляемость транспортным средством. Однако, каждая из подвесок должна выполнять следующий функционал:

• стабилизировать машину во время движения, что достигается за счет непрерывного контакта покрышек с дорожным полотном;
• ограничивать кузовные крены;
• поглощать вибрации и толчки извне, что повышает комфортабельность;
• сохранять геометрию колес.

Как правило, автомобили с жесткой подвеской выбирают любители динамичной езды, которым необходимо острая реакция рулевого управления. У таких машин низкий клиренс, максимальные устойчивость и сопротивляемость раскачиванию кузова. Жесткой подвеской чаще всего оборудуются спорткары. У легковушек она более мягкая. В таких автомобилях сглаживаются неровности, но при этом машина становится валкой. Для добавления жесткости в конструкцию транспортного средства монтируются стойки-амортизаторы, которые могут изменять силу натяжения пружин.

Читайте наc:

Ход подвески – это расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании. Данный показатель во многом влияет на внедорожные характеристики транспортного средства. Чем больше данная величина, тем лучше автомобиль приспособлен для бездорожья, а именно, какое по величине препятствие сможет преодолеть без вреда для кузова.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.
