Устройство и принцип работы зависимой подвески

Назначение подвески автомобиля

Подвеска автомобиля – это набор тесно работающих друг с другом устройств, основная функциональная особенность которых является обеспечение упругой связи, подрессоренной с не подрессоренной массой. Кроме того, подвеска облегчает нагрузку на подрессоренную массу, равномерно распределяя динамику по всей конструкции. Среди наиболее основных узлов, в подвеске современного автомобиля выделяют:

• упругий элемент – обеспечивает более плавный ход, так как снижает воздействие вертикальной динамики на массу;
• демпфирующий элемент – получаемые в процессе нагрузок колебания, переводит в тепловую энергию, тем самым нормализуя динамику езды (по-другому называется «автомобильный амортизатор»);
• направляющий элемент – производит обработку боковой и продольной кинетики на перемещающиеся колеса автомобиля.

Независимо от типа подвески и конструкционных отличий автомобиля, общее предназначение подвески заключается в гашении поступающих вибраций и шумов, а также сглаживании колебаний, возникающих при езде на неровной поверхности. В зависимости от функциональных особенностей автомобиля (у небольшой Smart модели, и полноприводного SUV’a они, согласитесь, заметно разнятся) тип и конструкция подвески автомобиля будут отличаться.

Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний. В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы. В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую. Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением. Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Зависимая или независимая подвеска: какая лучше?

Советы экспертов

Нравится:

О том, что подвеска автомобиля является важным комплексом автомобиля, лишний раз говорить нет нужды. Ведь именно подвеска выполняет задачу по соединению кузова (рамы) автомобиля и дорогой.

Основными функциями подвески являются:
◘ Соединение колеса с кузовом или рамой;
◘ Обеспечивает необходимую плавность хода и необходимый характер перемещения колес относительно несущей части автомобиля;
◘ Передает силы и моменты, которые возникают при взаимодействии колес с дорогой, на насещую часть авто.

Основные элементы подвески:
◘ Направляющие – именно те, которые задают характер перемещения колес;
◘ Упругие – воспринимающие и направляющие вертикальные силы реакции, возникающие при наезде колеса на неровности дороги;
◘ Амортизационные (амортизаторы) – служащие для гашения колебаний несущей части авто, возникающих из-за воздействия дороги.

Классификация подвески автомобиля

По сути подвеска классифицируется на два типа: независимая подвеска и зависимая. Каждый из видов в зависимости от функциональности, уже подразделяется на различные типы подвесок.

Зависимая подвеска – конструкция в которой оба колеса оси жёстко связаны между собой. Перемещение одного из них влияет на другое.

Независимая подвеска – конструкция в которой колеса одной оси никак не связаны друг с другом, либо влияют лишь в малой степени. При работе независимой подвески установочные параметры колес6 развал, база, колея могут меняться при работе подвески.

Подвеска автомобиля сегодня – это достаточно сложная конструкция, которая сочетает в себе элементы гидравлики, механики, пневматики и электроники одновременно. Наличие электронных систем управления подвеской позволяет достигать качественного сочетания параметров подвески, комфортности и управляемости автомобилем.

Основные типы подвесок в легковых автомобилях

Зависимая подвеска автомобиля. Как характерный пример такого типа – задняя зависимая подвеска у заднеприводных автомобилей, например, «классика» Жигули. Основной недостаток этого варианта – большая масса конструкции и, если мост выполнен в качестве ведущего, теряется плавность хода.

Существуют и условно-промежуточные варианты типов подвески – полузависимая и полунезависимая подвеска. Полузависимая подвеска (торсионно-рычажная) применяется, как правило, для компактных автомобилей. Этот тип подвески представляет средне число между зависимой подвеской и подвеской на продольных рычагах. Выполняет, кроме восприятия боковых сил, и функции стабилизатора.

Полунезависимая задняя подвеска. Именно задняя, так как этот тип подвески применяется только сзади. Конструктивно выглядит следующим образом: два продольных рычага соединенные посредине поперечиной. Этот тип подвески применяется только на неведущем мосту. Как положительная характеристика подвески такого типа: легкая масса, компактность и простота монтажа.

Независимая подвеска автомобиля. Основными, традиционными типами независимой подвески массового производства, которые устанавливаются на современные переднеприводные автомобили, являются подвески: McPherson (Макферсона), двухрычажная и многорычажная подвески.

Каждая из этих типов подвески имеет свои недостатки, преимущества и особенности. Наиболее эффективной является многорычажная независимая подвеска, но она дорогая в производстве и используется на автомобилях представительского класса.

Резюмируем. По большому счету, массовому потребителю совершенно без разницы, какое количество рычагов в передней или задней подвеске. В целом автомобиль должен выполнять свою задачу: быть комфортным, удобным и безопасным средством передвижения.

Чего, собственно, и добиваются инженерные отделы автопромышленных компаний – постоянно совершенствуя уже существующие типы подвесок, улучшая их эксплуатационные параметры и потребительские качества.

Что касается выбора типа подвески, вернее модели автомобиля с тем или иным типом подвески, то выбор за вами. Ведь только вы можете знать, для каких целей предназначается ваш автомобиль, и какой у вас стиль вождения. Вот, исходя из этих факторов, и выбирайте тип подвески своего будущего авто.

Удачи вам в эксплуатации подвески любого типа.

//

Основные виды независимой подвески

В современных легковых автомобилях в качестве амортизационной системы очень часто используется независимый вариант подвески. Это обусловлено хорошей управляемостью автомобиля (из-за небольшой массы) и отсутствием необходимости в тотальном контроле за траекторией его движения (как, например, в варианте с грузовым транспортом).
Специалисты выделяют следующие основные виды независимой подвески. (Кстати, фото позволит более наглядно проанализировать их отличия).

Подвеска на основе двойных поперечных рычагов

Строение данного вида подвески включает в себя два рычага, крепящиеся сайлентблоками к кузову, и соосно расположенные амортизатор и витую пружину.

Подвеска МакФерсон

Это производный (от предыдущего вида) и упрощенный вариант подвески, в которой верхний рычаг заменила амортизационная стойка. На сегодняшний момент МакФерсон – самая распространенная схема передней подвески легковых автомобилей.

Многорычажная подвеска

Еще один производный, усовершенствованный вариант подвески, в котором как бы искусственно два поперечных рычага были «разделены». Кроме того, современный вариант подвески очень часто состоит и из продольных рычагов. Кстати, многорычажная подвеска – это наиболее применяемая сегодня схема задней подвески легковых автомобилей.

Торсионная подвеска

Схема данного вида подвески основывается на специальной упругой детали (торсионе), который соединяет рычаг и кузов и работает на скручивание. Данный вид конструкции активно применяется при организации передней подвески некоторых внедорожников.

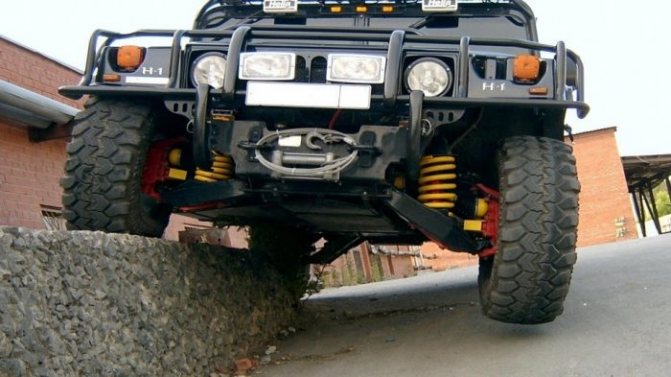

Подвеска на двойных поперечных рычагах

Этот тип подвески устроен следующим образом: с обеих сторон машины 2 рычага установлены поперечно, одна сторона рычагов подвижно прикреплена к кузову (раме), а 2-ая с амортизационной стойкой. В случае с передней подвеской амортизационная стойка поворотная, с шаровыми шарнирами с 2-я степенями свободы, а в задней подвеске с данной конструкцией стойка является не поворотной, с цилиндрическими шарнирами. В данной подвеске упругими элементами могут быть:

• витые пружины;
• торсионы;
• рессоры;
• гидропневматические элементы;
• пневматические баллоны.

На большинстве машинах элементы этого типа подвески крепятся к поперечине, а она жестко прикреплена к кузову. Благодаря этому есть возможность снять всю конструкцию как самостоятельный узел, это удобно при ремонте. Производитель имеет возможность выбрать более подходящий вариант расположения рычагов, жестко задавая при этом требуемые параметры. Таким образом удается получить отличную управляемость. Поэтому в основном данный тип подвески используется на спортивных машинах.

Сходство и различия

Обе подвески преследуют одинаковую цель. Она нужны, чтобы сделать поездки на автомобилях безопаснее и комфортнее.

В плане конструкции общее между ними то, что в обоих случаях используются упругие элементы, амортизаторы и направляющие. Ярким примером можно считать применение рессор. Некоторые активно монтируют пневмоподушки в пружины для увеличения комфорта.

Но отличий между ними куда больше:

Диски на авто: какие они бывают и как подобрать

• Колеса зависимой системы имеют жесткое соединение, делающие их зависимыми друг от друга. У конкурента колеса работают самостоятельно;
• У независимых узлов неподрессоренных масс больше, что обусловлено отсутствием моста;
• Независимая более чувствительная в отношении колес, которые не соответствуют требованиям автопроизводителя;
• Вероятность опрокинуться при резком повороте или при попадании в яму на машине с независимой автоподвеской меньше из-за отсутствия жесткого соединения колес.

Как видите, разница действительно есть, и она во многом существенная. На чем именно остановить свой выбор, каждый решает сам.

Независимая пружинная подвеска

Это система, в которой колеса не зависят друг от друга, двигаясь каждый в своем ритме, на который влияют особенности покрытия. Независимая пружинная подвеска может создаваться на основе прямых или продольных рычагах, одна часть которого неподвижно закрепляется на кузове авто. Прямые рычаги в независимой подвеске всегда изготавливаются слишком массивными, поскольку им приходится воспринимать слишком большие нагрузки. Кроме этого, недостатком такой системы можно считать невысокий клиренс.

Косые рычаги в пружинной независимой подвеске в большей степени использовались для заднего ведущего моста. В качестве разницы с вышеописанным механизмом стоит отметить наличие шарнира. Такая подвеска обходится производителю дешевле, но имеет и достаточно серьезный недостаток — изменяемый развал-схождение, с которым приходится немало помучаться. Использование такого типа подвески эффективно лишь на задних мостах авто — на передних она не используется.

Основные типы подвески

Существует несколько типов подвесок. Рассмотрим особенности тех, которые используются в современных автомобилях.

Зависимая подвеска

В зависимой системе подвески колеса на обеих сторонах транспортного средства связаны балкой и работают вместе. Как правило, этот тип подвески включает в себя цельную ось, которая расположена по всей ширине рамы автомобиля. Два колеса соединены этой осью, что означает, что они работают как пара и выполняют одинаковые движения.

Зависимая подвеска чрезвычайно крепкая, но не очень подходит для автомобилей. Как правило, такая подвеска используется на тяжелых грузовиках, полноценных внедорожниках. Такие транспортные средства чаще используются для езды по пересеченной местности.

Независимая подвеска

В системах с независимой подвеской нет оси, которая бы соединяла колеса попарно. Вместо этого каждое колесо по-своему реагирует на дорожные неровности. Это означает, что если одно колесо наезжает на препятствие или попадает в ямку, это не повлияет на другое колесо.

В отличие от зависимой подвески, которая намного жестче и не очень подходит для городских условий, независимая обеспечивает довольно хороший комфорт пассажирам в автомобиле. Это основная причина, по которой большинство современных автомобилей оснащаются независимой подвеской.

Основные виды независимой подвески

МакФерсон

Это одна из самых распространенных систем подвески в автомобилях. Конструкция стойки MacPherson очень проста и, как правило, представляет собой комбинацию амортизатора и спиральной пружины, которые работают синхронно.

Этот тип подвески был впервые использован в автомобилях Ford в 1950-х годах, а затем стал одним из наиболее широко используемых в современных автомобилях. Хотя стойка МакФерсон также может быть установлена ​​на задней подвеске, она обычно используется в основном на передней части машины.

Система стоек MacPherson обязана своей популярностью благодаря таким преимуществам, как простой дизайн, низкие производственные затраты, отличное обслуживание, меньший объем и многое другое.

Двухрычажная подвеска

Особенностью этого типа подвески является то, что на каждой стороне оси имеются два продольных рычага, которые сочетаются с поперечно расположенными упругими элементами подвески.

Преимущества подвески с двумя рычагами — ее компактность и комфорт, который она обеспечивает пассажирам в автомобиле. Его недостатки заключаются в том, что он имеет относительно большую массу, что увеличивает вес автомобиля. В случае сталкивания с препятствием возможно продольное движение, из-за чего система может сломаться.

Подвеска с качающимися осями

Этот тип независимой подвески использует две полуоси вместо одной стабильной. Каждая ось прикреплена к шасси посредством шарнира. Особенностью этого типа подвески является то, что в случае препятствия колесо всегда сохраняет свое положение перпендикулярно осям. Подвеска качающейся оси в основном используется для задней части заднеприводных авто.

Преимуществами этого типа подвески являются простота конструкции, низкие затраты на ее обслуживание и низкая цена. Недостатками являются большие колебания и плохое управление рулем, если скорость увеличивается выше 60 км / ч.

Многоточечная подвеска

Многоточечная подвеска — это тип подвески автомобиля, который имеет три или более боковых рычага и один или несколько продольных рычагов. Этот тип подвески довольно популярен, так как обеспечивает отличную стабильность колес и отличную устойчивость машины на поворотах. Многоточечная подвеска может быть установлена ​​на передней оси, но чаще всего используется в задней части авто.

На двойных поперечных рычагах

Этот тип подвески делится на несколько подтипов (пружинные, пневматические, гидропневматические) в зависимости от используемых упругих элементов. Общей особенностью всех подтипов этой подвески является наличие передних рычагов, которые своими наружными концами подвижно соединены с кузовом или рамой автомобиля, а внутренние соединены шарнирами.

Преимущества этого типа подвески являются как структурными, так и функциональными. Его конструкция уникальна тем, что все его элементы можно прикрепить к специальной перекладине, которая позволяет быстро снять всю подвеску во время ремонта.

Его функциональное преимущество заключается в том, что он позволяет изменять его геометрию и модернизировать. Этот тип подвески чаще всего используется в спортивных и гоночных автомобилях, поскольку способствует лучшему управлению автомобилем.

Плюсы и минусы многорычажной подвески

Среди положительных моментов или как говорят плюсом многорычажки можно отметить:

• Удержание угла развала схождения колес, в момент работы. В МакФерсон развал схождения колес нарушается относительно кузова, при смещении колеса. Многорычажная подвеска удерживает колесо в вертикальном положении при любой перегрузке, независимо от положения кузова;
• Плавность хода автомобиля, бесшумность работы всего механизма. Такой эффект достигается за счет самых разных резинометаллических элементов для соединения, а так же рычагов, которые в свою очередь гасят вибрацию;
• Основной плюс многорычажки – это, конечно же, исключение вероятности смещения колеса. В отличие от подвески на двойных поперечных рычагах, где при перегрузке колесо отклонялось относительно кузова, что в результате могло стать причиной заноса. В многорычажке такой фактор полностью исключен, а значит и занос автомобиля на задней оси не возможен.

Подвеска типа МакФерсон

Этот тип подвески самый популярный тип передней подвески у всех современных авто класса A-C. В ее конструкцию входят такие элементы как: амортизационная стойка, пружина, подрамник, поперечный рычаг, поворотный кулак и стабилизатор поперечной устойчивости. Подвеска является весьма популярной из-за того, что она простая в устройстве, надежная, дешевая, имеет малый вес и компактность. Из минусов можно выделить: плохая кинематика (из-за изменяющегося развала колес при больших ходах подвески); малая долговечность в сравнении с другими типами подвески и плохая компенсация “клевка” передней части машины при торможении.

Устройство и основное предназначение

Подвеска автомобиля — устройство, схема которого состоит из деталей, соединяющих колеса с кузовом. Передвигаясь по дороге, водитель чувствует неровности. Задача подвески — заглушить колебания. С ее помощью колеса могут спокойно вращаться, независимо от кузова. Кроме того, она считается обязательным атрибутом «ходовой» любой машины.

Подвеска обладает сложным строением с технической точки зрения. Она включает в себя:

 Амортизаторы — приборы, которые нужны для нивелирования «тряски» кузова.

 Направляющие детали — изготовлены в форме рычагов. Они обеспечивают сочетание корпуса и подвески, а также помогают колесам перемещаться относительно кузова.

 Упругие детали — совокупность элементов, включающие в себя торсионы, пружины и неметаллические детали. Благодаря своей упругости, они принимают удары от дорожных кочек на себя и распределяют по всему кузову.

 СПУ — стабилизатор в виде штанги из металла, который соединяет кузов с подвеской, при этом не дает увеличиваться крену во время движения авто.

 Колесные опоры — это поворотные кулаки, принимающие от колес нагрузку и распространяющие их на подвеску.

Кроме этого, в состав деталей входят элементы крепления, агрегатов и узлов подвески.

Что касается назначения, то подвеска изначально создавалась для обеспечения комфорта во время движения. Упругие детали воспринимают вибрацию на себя и распределяют ее. Еще одной «опцией» данной конструкции является помощь при выполнении маневров. Наиболее сложные конструкции как раз изготавливаются для этого. Инженеры постоянно совершенствуют деталь, добавляя автомобилю еще больше управляемости и устойчивости.

И последнее назначение — вспомогательная функция при торможении. Подвеска способна поглощать инерцию движения вперед. Специалисты могут определить ее настройку, взглянув на то, как водитель тормозит.

Независимая подвеска

Схема независимой подвески

Сначала следует разобраться, что из себя представляет независимая подвеска. Говоря проще — это такая система, в которой колеса одной оси не связаны никакой жесткой связью между собой. Когда одно колесо меняет свое положение другое, соответственно, может и не изменять своего положение. Но развал колес и размер колеи может меняться при сжатии и отбое. Независимая подвеска может быть на косых и на продольных рычагах. Независимая подвеска применяется на различных автомобилях. Когда подвеска на продольных рычагах это когда каждое колеса одной оси закрепляется на рычаге, который закреплён подвижно на раме или кузове.

Рычаги воспринимают очень большие усилия сил кручения и изгиба, поэтому делать их приходится очень массивными и прочными. Еще один минус — это очень маленький клиренс, что на наших дорогах не очень приветствуется.

Подвеска на косых рычагах отличается не сильно. Раньше ее называли «независимая подвеска заднего моста». Соответственно и применялась она, когда задний мост всегда был ведущим. Разница с предыдущим вариантом состоит в том, что на каждой оси есть по одному шарниру. Первый вариант такой подвески: ось непосредственно рычага проходит через центр шарниров полуосей, то есть рычаг располагается к поперечной оси под углом в 45 градусов. Из-за этого такая подвеска состоит дешевле, но развал и схождение изменяется, так что с этим придется по мучатся.

Второй вариант: ранее широко применялся и они пришли на замену старым обычным зависимым типам подвесок. Демпфирующими элементами служили торсионные валы и разные витые пружины. С началом распространения переднеприводных автомобилей такая торсионная подвеска стала изживать себя, так как практически не имела эффекта на переднем мосту.

Подвеска адаптивная и «Де Дион»

Обе конструкции являются разновидностями других подвесок легковых автомобилей. Особенность варианта «Де Дион» – редуктор главной передачи заднего моста, установленный отдельно от поперечной балки и прочих деталей ходовой части. Элемент трансмиссии прикручен к кузову собственными креплениями, а от него к ступицам колес подключены полуоси.

Идея адаптивной подвески заключается в автоматическом приспосабливании к дорожным условиям, загрузке авто, скорости движения и так далее. Для этого традиционная конструкция дополнена следующими элементами:

• электронный блок управления;
• пневматические баллоны вместо пружин;
• амортизаторы активного типа;
• регулируемый стабилизатор;
• комплект датчиков.

Ориентируясь по сигналам датчиков, контроллер блока управляет работой стоек и стабилизатора, а также регулирует размер клиренса. Адаптивная схема довольно дорогая, зато самая эффективная из всех разновидностей подвесок. Изменяющие высоту пневмобаллоны также применяются в подвеске грузовиков.

Что такое зависимая подвеска?

Зависимой называют такой тип подвески, в котором перемещение одного колеса влияет на перемещение заднего. Чаще всего, такой тип подвески используется на внедорожных автомобилях, где нет другой возможности подвесить мост автомобиля относительно кузова.

Если говорить об элементарной конструкции такой подвески, то она представлена мостом, который опирается на две пружины или рессоры, вставленные в кузов автомобиля. Таким образом, при наезде одного колеса на какое-либо препятствие, расстояние между аркой и колесом противоположного колеса заметно увеличивается.

Преимущества зависимой подвески:

• Несмотря на простоту конструкции, она обладает достаточно высокой прочностью и обеспечивает повышенную устойчивость автомобиля на дороге.
• При отклонениях подвески, колея и клиренс ходовой части не меняется, что является довольно весомым аргументом при эксплуатации автомобиля по бездорожью. Хотя многие водители ошибочно думают иначе.
• Большой ход подвески позволяет преодолевать довольно высокие препятствия и не допускать опрокидывание кузова автомобиля.

Недостатки:

• Жесткая связь колес, при отсутствии дифференциала. Во-первых, это влияет на качество подвески, так как она становится уже не такой мягкой, какой хотелось бы. Во-вторых, такая связка колес серьезно влияет на управляемость автомобиля и во многих случаях становится причиной заноса задней оси.
• Сложность регулировки. Из-за постоянного изменения положения двух колес одновременно, регулировка такой подвески становится достаточно трудоемкой.
• Слишком большая масса упругих элементов, а также всех остальных частей подвески.

Независимый тип подвески

В этом случае каждое колесо соединяется с остальной подвеской подвижными соединениями и гасителями ударов. Это значит, что нагрузки на подвеску значительно снижаются.

Независимая подвеска автомобиля бывает двух типов:

• рычажная;
• подвеска Макферсона.

Устройство рычажного типа подвески в качестве направляющего устройства использует рычаг или систему рычагов. Они бывают одно- и двухрычажные. В зависимости от того, как именно расположен рычаг, бывают продольно-, поперечно- и диагонально-рычажные системы.

Подвеска Макферсона характеризуется наличием амортизационной стойки. Она бывает только однорычажной. Главное ее преимущество перед рычажной подвеской – ее небольшие размеры и возможность более гладко отрабатывать неровности дороги.

Также, передняя, как и задний тип независимой подвески, имеет два амортизатора. Они устанавливаются под углом к вертикальной оси колес. Служат амортизаторы для того, чтобы еще больше снизить вертикальные нагрузки и вибрации.

Типы подвесок

Рассмотрим наиболее распространенные типы подвесок автомобиля.

Подвеска зависимого типа

Самая старый тип подвесок, зависимая подвеска применяется и сегодня, а ее главной отличительной особенностью неизменно остается достаточно жесткая связь колесных осей посредством простой балки или картера моста. Изначально в качестве направляющих и упругих элементов применялись рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой, которая воспринимает боковые силы. Используется на задней оси переднеприводных бюджетных автомобилей, а также многих внедорожников.

Принято считать, что кроме невысокой стоимости, простоты использования преимуществами зависимая подвеска автомобиля не обладает – это совершенно не так. Ее плюсы – небольшой вес, если разговор идет о ведомой оси, достаточно высокий центр поперечного крена и самое главное – постоянство развала и колеи. Независимо от крена и раскачки на ровной дороге угол наклона колес к дорожной поверхности не изменяется, это значит, что в любых режимах машина имеет наилучшее сцепление с поверхностью. Хотелось бы сказать, что больше ни одна подвеска не может похвастаться подобными свойствами.

К сожалению, ситуация ухудшается на плохом дорожном покрытии – провал колеса в яму способствует изменению развала другого, а это уменьшает сцепные свойства. При движении прямо это не сильно ощутимо, но при повороте может привести к неожиданному заносу.

Также существуют значительные проблемы с управляемостью автомобиля. Разнонаправленный ход колес происходит с поворотом балки моста, что провоцирует плохую поворачиваемость и полное отсутствие стабильности на прямой. Также здесь тяга Панара дергает ось влево-вправо, что ухудшает ситуацию.

К счастью, это поправимо. Для того чтобы поперечина перестала разворачиваться, с каждой стороны вместо одного продольного рычага можно использовать два, расположенных по системе механизма Уатта. Устранить проблему осевых смещений поможет монтаж продольного рычага, удерживающего балку по центру вместо тяги Панара. Но на практике становится ясно, что такое изменение бессмысленно – конструкция заметно усложняется и требует больше места в высоту. А ведь главная область применения подвески зависимого типа – бюджетные автомобили.

Типичным представителем данной конструкции может быть задняя подвеска с винтовыми цилиндрическими пружинами в роли упругих элементов. В качестве примера можно рассмотреть конструкцию задних подвесок классических моделей «Жигули». Здесь с помощью двух винтовых пружин балка заднего моста «подвешивается», а также дополнительно прикрепляется к кузову автомобиля благодаря четырем продольным рычагам. Вдобавок к этому для увеличения плавности хода, повышения управляемости и уменьшения крена кузова при поворотах монтируется реактивная поперечная штанга.

Неисправности и обслуживание

Прежде чем рассмотреть список неисправностей, уточним, что ни одна поломка подвески не относится к тому перечню, который запрещает движение. Это правило прописано в законе, но в нем существуют спорные моменты.

Допустим, амортизатор перестал работать. Это означает, что наезд на любую кочку повлечет за собой раскачку кузова. Управлять автомобилем станет сложнее. Шаровая опора может «разболтаться» в конец, что повлечет за собой страшное ДТП. Если же в автомобиле лопнет пружина, то появится крен кузова и продолжать дальнейшую езду станет невозможно. Эти неисправности приводят к серьезным последствиям. Но по закону водитель имеет право ездить с такими поломками.

Износ креплений — еще одна неисправность, которая часто встречается у водителей. К сожалению, износ неизбежен. Рано или поздно крепления придется менять.

Что касается обслуживания, то автолюбителю нужно контролировать работу авто во время движения. Если подвеска начала странно скрипеть и издавать посторонние звуки, то не стоит их игнорировать. Необходимо сразу разобраться, в чем дело. В противном случае можно попасть в ДТП, либо очень серьезно потратиться на ремонт. Выход подвески «из строя» сопровождается заменой абсолютно всех деталей.

Элементы пружинной зависимой подвески

Основными составляющими пружинной зависимой подвески, помимо металлической балки, являются:

• упругий элемент (пружина);
• демпфирующий элемент (амортизатор);
• реактивные штанги (рычаги);
• стабилизатор поперечной устойчивости.

Пружинная зависимая подвеска Самая популярная подвеска такого типа имеет пять рычагов. Четыре из них являются продольными, и лишь один – поперечный. Направляющие устройства с одной стороны крепятся к жесткой балке, а с другой – к раме автомобиля. Эти элементы обеспечивают восприятие подвеской продольных, боковых и вертикальных усилий.

Поперечный рычаг, препятствующий смещению моста из-за воздействия боковых усилий, имеет отдельное название – «тяга Панара». Различают сплошную и регулируемую тягу Панара. Вторая разновидность поперечного рычага может также менять высоту моста относительно кузова автомашины. Из-за особенностей конструкции тяга Панара при левых и правых поворотах работает по-разному. В связи с этим у автомобиля могут быть определенные проблемы с управляемостью.

ЧТО ВХОДИТ В ПОДВЕСКУ АВТОМОБИЛЯ

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

• Упругий элемент.
• Направляющая часть.
• Стабилизатор устойчивости.
• Амортизирующие устройства.
• Колесная опора.
• Крепежи.

УПРУГИЙ ЭЛЕМЕНТ

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

МЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

НЕМЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически.

Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

НАПРАВЛЯЮЩАЯ ЧАСТЬ

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

• Удерживать колеса в правильном положении.
• Поддерживать траекторию движения колес.
• Обеспечивать соединение системы амортизации и кузова.
• Передавать энергию движения от колес на кузов.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.
