Подвесной подшипник форд фокус 2: как проверить и поменять

Замена промежуточного подшипника правого привода Форд Фокус 2 (Ford Focus 2) своими руками.

Замена промежуточного подшипника правого привода на автомобиле Ford Focus 2 (форд фокус 2) своими руками.

В этой статье я хочу рассказать, как можно самостоятельно поменять промежуточный подшипник правого привода, при этом я рекомендую совместить замену подшипника с заменой масла в КПП и заменой сальника привода.

Итак, снимаем колесо, откручиваем болт 13мм, который фиксирует привод на ступице, потом откручиваем гайку шаровой опоры. После этого нужно выбить шаровую опору из конуса поворотного кулака, это можно сделать различными способами, к примеру, просто постучать молотком по поворотному кулаку в месте крепления шаровой опоры, при этом можно монтажку упереть от рычага, тянуть вниз помочь процессу. Или использовать специализированный съемник шаровых опор.

Так как при снятии привода у нас может вылиться масло с КПП, я рекомендую его заменить, для этого снимаем пластиковую крышку на защелках с КПП. Сначала откручиваем заливную пробку с помощью шестигранника, а только потом заливную пробку 19мм. Сливаем масло и закручиваем сливную пробку обратно. Откручиваем скобу крепления промежуточного подшипника привода, две гайки 13мм и снимаем весь привод в сборе. В КПП привод не чем не крепится, нет ни каких стопорных колец и т.п.

При необходимости меняем сальник привода на новый. Привод нужно зафиксировать в тисках, и с помощью двух молотков или зубила выбить подшипник. У меня при выбивании у подшипника раскололась верхняя обойма, после этого стало удобнее выбить его внутреннюю обойму.

Новый подшипник аккуратно забиваем с помощью большой ударной шлицевой отвертки или чего-то похожего. Не сильными ударами по всей окружности внутренней обоймы подшипника. На этом все можно собирать в обратной последовательности и не забываем залить масло в КПП, заливная пробка и является уровнем достаточного количества масла в КПП.

Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер. Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.

Как поменять подвесной подшипник Форд Фокус 2 (1.6-2.0) — пошаговая инструкция по демонтажу приводного вала

1. 1. 1. Замена подшипника привода Форд Фокус 2 начинается с ослабления колёсных болтов. Поднимаем авто домкратом или делаем перечисленные операции на смотровой яме (подъёмнике).
      2. Снимаем колесо, находим гайку ступицы и откручиваем. Для удобства зафиксируйте тормозной диск через суппорт отверткой.
      3. Затем ослабляем контргайку пальца шаровой опоры накидным ключом на 21.

Внимание:

В данном примере операция по снятию шаровой опоры выполняется без съемника, но потребуется второй домкрат, чтобы подпереть шаровую снизу для откручивания гайки.

1. 1. 1. Впрессовываем шаровую опору аккуратными ударами молотка, желательно через деревянный брусок. Когда палец начнет выходить, сделайте рычаг, чтобы надавать на опору сверху.

1. 1. 1. Далее поверните руль до упора вправо, чтобы извлечь ШРУС из ступицы.
      2. Переходим к фиксирующей скобе детали, находим две гайки с болтами и откручиваем их.
      3. Убираем скобу, теперь осталось извлечь из КПП привод. Слабыми ударами молотка сдвигаем вал (по необходимости), второй рукой извлекаем его из АКПП.

Примечание:

После того как уберете вал, из коробки потечёт масло, поэтому на этом этапе подготовьте емкость и поставьте её под место сопряжения приводной оси с коробкой передач.

1. 1. 1. Снятую полуось очищаем от грязи, обрабатываем отверстие шарикоподшипника с посадочной поверхностью смазкой WD-40.
      2. Затем зачищаем поверхность рядом с торцом обоймы от коррозии и грязи. Переходим к снятию подвесного элемента качения.

Два способа снятия подвесного подшипника

1. 1. 1. Первый способ подойдет, если у вас есть специальный пресс, а так же сепараторный съемник. Так как этот метод редко применяется в гаражных условиях, рассмотрим его только в виде фотографий.

1. 1. 1. Второй способ без съемника. Применяются два молотка или молоток с зубилом.
         1. Положите привод на пол, прижмите ногой (или используйте тиски);
         2. Возьмите два молоточка или зубило, наносите удары по торцу шарикоподшипника, периодически равномерно проворачивая вал.
         3. Постепенно опора сойдет с посадки. В некоторых случаях наружное кольцо разваливается от ударов и чтобы снять внутреннюю обойму, делают надпил углошлифовальной машинкой с маленьким диском, далее зубилом раскалывают калёную деталь.

Как поменять подвесной подшипник на форд фокус 2

Описанные ниже работы проводятся на смотровой яме, но если вы воспользуйтесь подъемником, будет несколько удобнее и отпадет необходимость в домкратах.

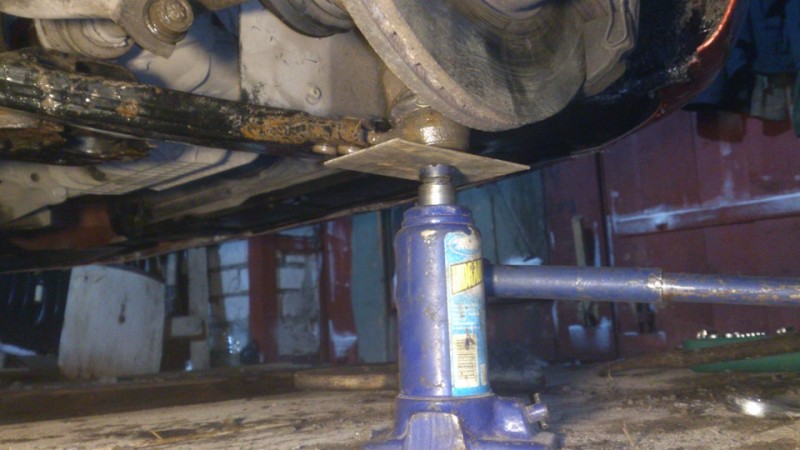

1) Поставьте машину на домкрат, снимите колесо.

2) Демонтируйте защитный кожух коробки передач, который закреплен 7-ю защелками.

3) Возьмите шестигранник, выкрутите заливную пробку, головкой на 19 открутите сливную пробку КПП, подставьте тару и подождите, пока масло не вытечет. Если вы масло менять не намерены, пропустите этот пункт и п.2.

4) Застопорите ступицу отверткой через тормозной диск, а потом открутите болт привода колеса головкой на 13.

5) С помощью головки на 21 открутите гайку шарового пальца.

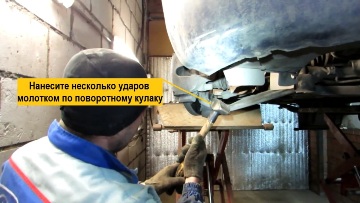

6) Палец нужно выбить из поворотного кулака, для этого воспользуйтесь молотком и монтажной лопаткой. Последняя нужна, чтобы на определенном этапе надавить на нижний рычаг подвески – это облегчит выход пальца.

7) Поверните руль вправо, почти до упора, и начинайте выбивать привод из ступицы. Здесь вам пригодится дощечка или что-нибудь цилиндрической формы, сделанное их металла, например, удлинитель от головок.

8) Открутите скобу, крепящую подшипник. Ее держат 2 гайки на 13.

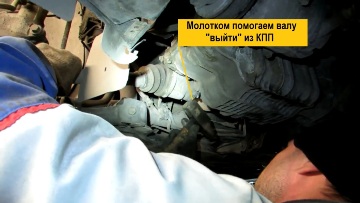

9) Теперь выбейте привод уже из КПП, несильно стуча молотком по подшипнику.

10) Будьте начеку – когда привод выйдет, польется масло. Если вы его не сливали, подставьте чистую емкость, чтобы по завершению ремонта залить обратно.

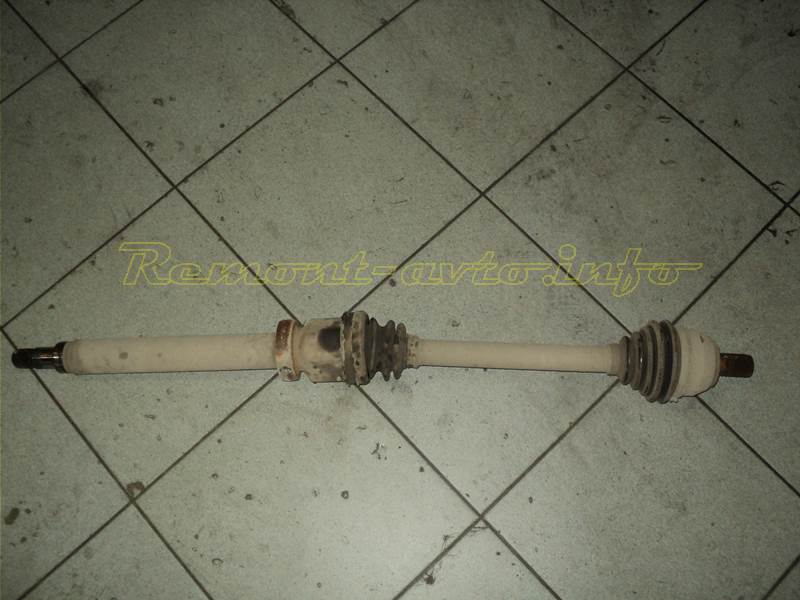

11) Итак, привод снят, и теперь пора демонтировать старый подшипник и поставить новый. Зажмите привод в тисках, далее с помощью зубила и молотка (можно взять 2 молотка, будете стучать одним, а узкая часть другого заменит зубило) выпрессуйте подшипник. Важный нюанс: привод нужно постоянно поворачивать, дабы избежать перекосов. Это займет немало времени, но силой пытаться снять деталь не стоит, иначе есть риск повредить посадочное место или сам привод. Старую смазку лучше удалить.

12) Новый подшипник установить несколько проще; до какого-то момента он надевается руками, а окончательно устанавливается несильными ударами молотка (равномерными, по всей окружности). Не забудьте заложить новую смазку.

13) Далее идите в обратном порядке. Единственная трудность, которая вам может повстречаться, это проворачивание шарового пальца при накручивании на него гайки. Обуздать шаровую опору можно, поставив под нее 2-ой домкрат (на одном уже стоит машина), чтобы она не могла крутиться вокруг своей оси.

14) Последний этап – заливание (или доливание) масла в КПП.

Замена подвесного подшипника – занятие довольно трудоемкое, способное занять много времени, и к тому же требующее гаража с ямой. Если его нет, вам придется обращаться к специалистам на СТО. Перед ремонтом будет нелишним сделать диагностику, дабы окончательно убедиться, что дело именно в подвесном подшипнике.

15.10.2020Акция Mobil 1 — 20 000 км дорог. подробнее01.10.2020Plentycar.ru — официальный партнер Mobil по продаже моторных масел. подробнее04.08.2020Изменение графика работы филиала в городе Верхнем Тагиле. подробнее

В интернет магазине Пленти Кар Вы можете купить автозапчасти для японских автомобилей (Toyota, Mazda, Honda, Isuzu, Lexus, Mitsubishi, Nissan, Subaru, Suzuki), европейских автомобилей (Ford, BMW, Citroen, Peugeot, Alpha, Lancia, Fiat, Land Rover, Mercedes, Opel, Renault, Rover, Volkswagen, Audi, Skoda, Seat, Volvo, Saab, Jaguar), американских автомобилей (Chevrolet, GM, Chrysler, Cadillac, Hummer, Infiniti, Jeep, Pontiac) и корейских автомобилей (Daewoo, Hyundai, Kia, SsangYong). Если Вы не смогли самостоятельно найти запчасти для Вашего автомобиля, обратитесь к нашим специалистам. Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

Особенности замены

При замене подвесного подшипника необходимо в обязательном порядке произвести демонтаж карданного вала. Если есть такая возможность, то нелишним будет одновременно с деталью, о которой идёт речь, произвести замену крестовин и эластичной муфты.

В процессе сборки

нужно правильно осуществить запрессовку нового компонента. Стоит отметить, что балансировка кардана по окончании сборки также является обязательным условием. Все ремонтные работы должны вестись в соответствии с установленными правилами и технологическими требованиями, которые выдвигает производитель конкретной запчасти.

Стоит отметить, что большинство автосервисов стараются качественно выполнит свою работу чем, как правило, заслуживают доверие и получают толпы постоянных клиентов. К сожалению, такой политики, придерживаются далеко не все СТО расположенные на территории РФ. Автолюбителю придётся серьёзно отнестись к выбору автосервиса, прежде чем отдать в чужие руки свой автомобиль. Ведь сегодня существуют такие места, которые даже замену или диагностику подвесного подшипника не могут произвести, без риска вывести из строя весь карданный вал автомобиля.

Замена подвесного подшипника Ford Focus 2

Разнообразные мелочи по ремонту начинают радовать любого владельца, как только пробег авто переходит планку в 100.000. Чтобы “радость” не постигала вас на дороге, следует вовремя менять детали подавшие признаки износа.

Задача: заменить подвесной подшипник в Ford Focus 2

Признаки: Шум/гул в правой части автомобиля. Не всегда звук отчетливо доносится с передней части ТС. Часто звук заставляет наговаривать на задний подшипник ступицы. В тоже время легко спутать со звуком резины. Диагностировать легко, необходимо вывесить колесо и прокрутить. Если проблема уже существовала какое-то время, сразу будет понятно где проблема. Если только появилась, вероятно выявить без специальной штуки в уши, не получиться.

Инструменты: — Молоток (тяжёлый) — Головка на 10,13,19 — Ключ на 20 (могу путать с 22) — Отвертка (минус) — Домкрат Запчасти: 1. SWAG 50 91 9945 Подшипник подвесной вала правого 1240р 2. Ford 1 805 715 Сальник вала приводного (если требует замены) 420р

Дополнительно: 1. Тара для масла КПП (не менее 2.5л для МКПП) 2. Заливная воронка и шланг 20см

Ход работ по замене подшипника подвесного вала правого колеса Ford Focus 2

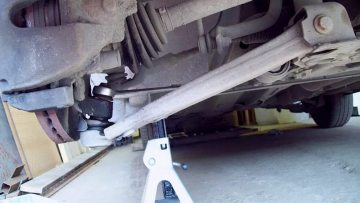

— вывешиваем переднее колесо и снимаем его. (обязательно подкладываем колесо под порог ТС, в случае падения домкрата, это может как спасти ваши ноги руки, так и облегчить поднятия машины потом)

— Теперь нам необходимо открутить “Гранату” вала от ступицы. Для этого нам потребуется головка на 10 и отвертка прямая. Вставив отвертку между болтами колеса вы зафиксируете ступицу от прокручивания и с легкостью сможете открутить болт. — Теперь нам необходимо открутить шаровую опору от ступицы. Нам потребуется обычный ключ на 20 (возможно путаю с 22). Если ступица прокручивается, в болте есть отверстия для шестигранника. После того как болт был откручен, нам нужно снять ступицу с шаровой опоры. Для этого первоначально пробуйте пошатать ступицу, если повезет вылезет. Если все же, болт упрямиться, выполните пару ударов тяжёлым молотком через деревяшку по ступицы, около болта. Если ничего не поможет, тогда сочувствую

Экспериментируйте с ломом или газовой горелкой (только осторожно)

— Далее нам требуется открутить скобу, которая держит сам промежуточный подшипник. Ее держат 2 болта на 13. Проблем при откручивании не возникает.

-Пробуем осторожно высунуть вал из коробки. Если в процессе из МКПП вы увидите подтек масла

Лучше слейте, наклона машины не хватает что бы масло не пролилось.

— Теперь весь вал у нас в руках. Наша задача снять старый подшипник и одеть новый. Нам необходимо очистить вал в радиусе 5-7 см от подшипника. Можно воспользоваться Шкуркой или WD40. После чего молотком по кругу начинаем стучать по подшипнику. Не бойтесь, можете не жалеть подшипник.

— После того как сняли старый, одеваем новый за ним сразу старый. Старый подшипник будет служить у нас как прокладка между молотком и новым подшипником

И начинаем его вбивать осторожно и без лишних усилий по кругу пока подшипник не упрется. (Не нужно подшипник греть

Кто-то даже опускал его в горячую воду. В этом нет никакого смысла. Подшипник без проблем налезет. А отогревания в воде, ничего не даст).

Как проверить подвесной подшипник Форд Фокус 2?

Диагностика элемента – это простая процедура, которая может быть проведена разными способами. Полная диагностика выполняется во время планового ТО, которое положено проводить через определенные промежутки времени.

Аппаратная диагностика позволяет выявить дефект на ранних стадиях, еще до проявления деструктивного эффекта.

Самостоятельная диагностика может быть недостаточно информативна. Явный признак дефекта – появление посторонних шумов. Но посторонние шумы могут исходить от других частей и узлов. Определить источник более точно бывает проблематично.

Методы дополнительной диагностики

Чтобы определить источник проблемы, следуйте простому диагностическому алгоритму, который состоит из пяти простых действий:

• Разгоняйте автомобиль до момента появления постороннего шума (хруста, треска). Обычно такой эффект возникает на скорости порядка 40-60 километров в час.
• На ровной дороге начните незначительные повороты руля. Если звук исчезает, причину следует искать в другом. Звук сохраняется при повороте рулевого колеса.
• С помощью домкрата поднимите автомобиль или заедьте на смотровую яму. Осмотрите передний ступичный подшипник. Если дефект не обнаружен, начните проверку подвесного.
• Проверьте подвесной подшипник – прислушайтесь к посторонним шумам при его повороте рукой.
• При прокручивании Вы ощутите вибрацию, перекаты или трение, что и подтвердит проблему.

Нет ничего сложного в том, чтобы провести самостоятельную диагностику. На станции технического обслуживания используют аналогичные способы. Однако из-за отсутствия опыта можно «пропустить» проблему, и в будущем она появится вновь.

Какой ступичный подшипник выбрать

Ступица на автомобиле Форд Фокус 2 идет в сборе вместе с подшипником, в оригинальных запчастях эти элементы отдельно не поставляются

При выборе запчастей автовладельцы должны обращать внимание на следующий момент: если на машине есть ABS, то ступицы могут иметь разную конструкцию

Наиболее известные производители деталей для машины Ford Focus 2:

• Febest.
• Ruville.
• Fenox.
• SKF.

В сравнении с оригиналом разница в цене не столь существенная, а качество заметно уступает.

Аналоги, которые по качеству незначительно уступают оригиналу:

• GMB.
• FAG .
• SNR-NTN.
• FEBEST.

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Для замены ступичных подшипников потребуется следующий инструментарий:

• Новый подшипник ступицы .
• Съемник.
• Гаечный ключ на «21».
• Съемное устройство для наконечников.
• Комплект головок.
• Оправки под диаметр детали.
• Домкрат, молоток, лом.
• Ключ динамометрический (чтобы затягивать резьбовые соединения).

Замена передней ступицы Ford Focus 2

• Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
• Поддомкратить кузов, ослабить колесные гайки, снять колесо.
• Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
• Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
• Отвернуть крепление шаровой опоры.
• Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
• Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
• Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
• Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
• Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
• Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена задней ступицы на машине с установленными сзади тормозными дисками :

• Поставить авто на домкрат, снять заднее колесо.
• Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
• Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
• Демонтировать скобу суппорта.
• Снять тормозной диск и вывернуть 4 болта крепления ступицы.
• Демонтировать ступицу (она идет в сборе с подшипником).
• Установить новую ступицу на место, произвести сборку.

Замена ступицы на машине с установленными сзади барабанными тормозами :

• В салоне авто до упора опустить рычаг ручника.
• Снять заднее колесо и демонтировать тормозной барабан .
• Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
• Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
• Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Замена промежуточного подшипника форд фокус 2

Как и ступичные подшипники, эта деталь меняется не на ТО, по достижении определенного пробега, а по факту неисправности. Естественно, до такого лучше не доводить (развалившийся подшипник потянет за собой другие повреждения), а заменить его при появлении первых признаков неправильной работы.

В этой статье мы расскажем, как продиагностировать и заменить подвесной подшипник на «Форд Фокус 2″ своими руками.

Как проверить подвесной подшипник на Форд Фокус 2

Диагностику следует начинать, когда вы услышите гул справа спереди. Цель этой процедуры – определить, который из подшипников (подвесной или правый ступичный) требует замены.

В первую очередь, найдите пустынную дорогу, разгонитесь до скорости, на которой гул отчетливо слышен, и поманеврируйте вправо-влево. Если гул стихает на поворотах, скорее всего, его источник – ступичный подшипник, если нет – вероятно, дело в подвесном.

Дабы полностью убедиться, снимите суппорт и ШРУС с правой стороны и покрутите ступицу за тормозной диск. Неисправный ступичный подшипник сразу даст о себе знать характерным шумом, если его нет, а в движении гул есть и не стихает в поворотах, то подвесной подшипник пора менять.

Инструменты и материалы:

Потребуются:

• баллонный ключ;
• прочная плоская отвертка;
• 2 домкрата (необязательно при наличии подъемника);
• головки на 19, 13, 21;
• тиски, зубило, молоток, прочная дощечка;
• монтажная лопатка;
• шестигранник на 8 (необязательно);
• новое масло для КПП и емкость для слива (необязательно);
• новый подшипник (артикул оригинальной детали – 1701597; от 2000 руб., неоригинал обойдется в среднем на 500 руб. дешевле).

Замену подшипника можно совместить со сменой масла в КПП, но если она не требуется, все равно приготовьте чистую тару: при снятии привода немного масла вытечет из коробки, и потом его придется залить обратно.

Как поменять подвесной подшипник на форд фокус 2

Описанные ниже работы проводятся на смотровой яме, но если вы воспользуйтесь подъемником, будет несколько удобнее и отпадет необходимость в домкратах.

1) Поставьте машину на домкрат, снимите колесо.

2) Демонтируйте защитный кожух коробки передач, который закреплен 7-ю защелками.

3) Возьмите шестигранник, выкрутите заливную пробку, головкой на 19 открутите сливную пробку КПП, подставьте тару и подождите, пока масло не вытечет. Если вы масло менять не намерены, пропустите этот пункт и п.2.

4) Застопорите ступицу отверткой через тормозной диск, а потом открутите болт привода колеса головкой на 13.

5) С помощью головки на 21 открутите гайку шарового пальца.

6) Палец нужно выбить из поворотного кулака, для этого воспользуйтесь молотком и монтажной лопаткой. Последняя нужна, чтобы на определенном этапе надавить на нижний рычаг подвески – это облегчит выход пальца.

7) Поверните руль вправо, почти до упора, и начинайте выбивать привод из ступицы. Здесь вам пригодится дощечка или что-нибудь цилиндрической формы, сделанное их металла, например, удлинитель от головок.

8) Открутите скобу, крепящую подшипник. Ее держат 2 гайки на 13.

9) Теперь выбейте привод уже из КПП, несильно стуча молотком по подшипнику.

10) Будьте начеку – когда привод выйдет, польется масло. Если вы его не сливали, подставьте чистую емкость, чтобы по завершению ремонта залить обратно.

11) Итак, привод снят, и теперь пора демонтировать старый подшипник и поставить новый. Зажмите привод в тисках, далее с помощью зубила и молотка (можно взять 2 молотка, будете стучать одним, а узкая часть другого заменит зубило) выпрессуйте подшипник. Важный нюанс: привод нужно постоянно поворачивать, дабы избежать перекосов. Это займет немало времени, но силой пытаться снять деталь не стоит, иначе есть риск повредить посадочное место или сам привод. Старую смазку лучше удалить.

12) Новый подшипник установить несколько проще; до какого-то момента он надевается руками, а окончательно устанавливается несильными ударами молотка (равномерными, по всей окружности). Не забудьте заложить новую смазку.

13) Далее идите в обратном порядке. Единственная трудность, которая вам может повстречаться, это проворачивание шарового пальца при накручивании на него гайки. Обуздать шаровую опору можно, поставив под нее 2-ой домкрат (на одном уже стоит машина), чтобы она не могла крутиться вокруг своей оси.

14) Последний этап – заливание (или доливание) масла в КПП.

Замена подвесного подшипника – занятие довольно трудоемкое, способное занять много времени, и к тому же требующее гаража с ямой. Если его нет, вам придется обращаться к специалистам на СТО. Перед ремонтом будет нелишним сделать диагностику, дабы окончательно убедиться, что дело именно в подвесном подшипнике.

Ford Focus Sedan Wicked Wench › Бортжурнал › Замена подвесного подшипника правого привода

Пока на 92-х тысячах км. менял масло, в сервисе приговорили подвесной подшипник правого привода. У всех умирают в разное время, у кого-то в 60к, у кого-то в 160к. тут не угадаешь. По факту он просто гудит, с учетом того, что умирает «постепенно», не сразу поймешь, что пришло его время.

Что потребуется для замены:

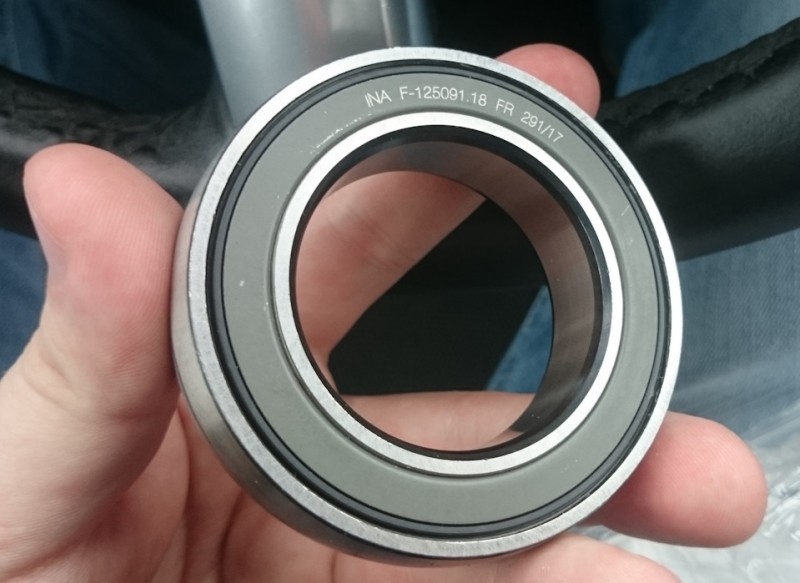

712 0764 10 — подшипник фирмы INA, FoMoCo использует его как оригинал. 1 544 р.1 038 216 — скоба опорного подшипника, оригинал. Менять не обязательно, но желательно. 182 р.1 805 715 — сальник правого привода, оригинал. По регламенту он меняется на новый, когда вы отсоединяете привод от коробки. 308 р.1 251 938 — пыльник подшипника. Штатно стоит не везде, поставил чтобы дополнительно защитить подшипник от грязи. Надеюсь, что поживет подольше. 597 р. 1377206 — болт ШРУСа, по регламенту обслуживания является одноразовым и меняется на новый. 350 р.Итого на запчасти: 2 981 р.

Как вариант, если давно меняли масло в коробке — можно купить масло, его перед заменой нужно сливать. С учетом того, что я относительно недавно менял сальник штока выбора передач и поменял масло в МКПП во время этих работ, было принято решение масло не менять.

Зачем нужен пыльник — с одной стороны подшипник закрыт чашкой привода, с другой стороны его ничего не защищает от грязи. Дополнительный пыльник как раз служит экраном для защиты подшипника от всего говна, что летит в него.

Закрывается это все и прижимается скобой.

Отдельного внимания требует сальник привода МКПП. Это одно из больных мест форда, со временем сальник начинает потеть и вокруг привода образуется масляное пятно. У меня в принципе это было, не особо критично, но не очень приятно. Болезнь лечится простой заменой сальника. Есть достаточно дешевый аналог оригинального сальника, это сальник фирмы Corteco, но по качеству исполнения FoMoCo мне понравился больше.

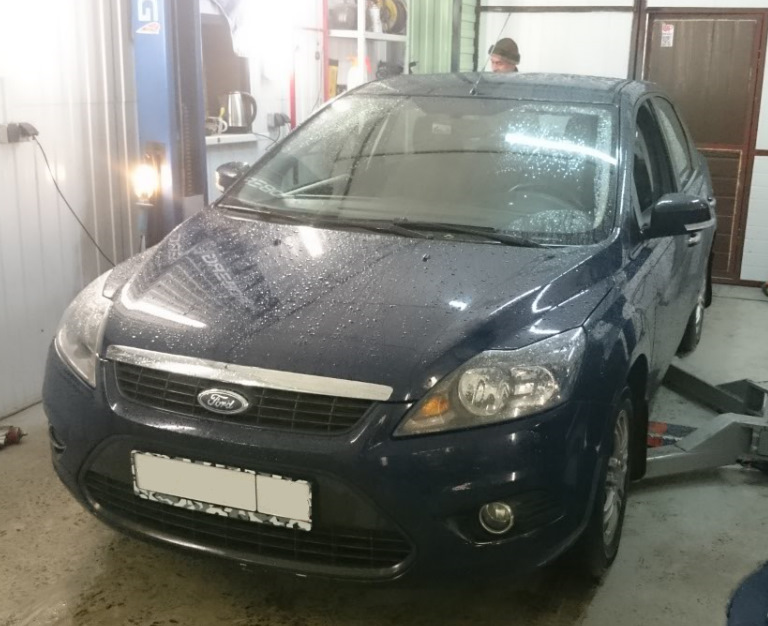

Менял все не сам, поехал в сервис Pro Ford. Гараж до сих пор не разобран после ремонта квартиры, негде было делать физически. За работу отдал 1 500 руб.

Порядок замены следующий:

1. Поднимаем машину, снимаем переднее правое колесо.2. Откручиваем шаровую опору L-образного рычага, снимаем поворотный кулак с рычага.3. Снимаем пластиковый пыльник на МКПП, сливаем масло с коробки.4. Откручиваем скобу, что держит подшипник.5. Откручиваем болт ШРУСа6. Вынимаем ШРУС из ступицы7. Аккуратно выбиваем привод из МКПП и снимаем весь привод в сборе.8. Снимаем подшипник.

Сам подшипник можно снять тремя способами:— аккуратно сбить его с помощью зубила и молотка— выпресовать с помощью пресса и матриц— срезать болгаркой.

В сервисе использовался третий вариант, т.к. привод не влез в пресс без разбора ШРУСов.

9. Устанавливаем новый подшипник. Можно установить с помощью пресса, а можно аккруатно забить его, легкими ударами по внутренней обойме через проставку. Так ставили подшипник мне.10. Собираем все в обратном порядке. В моем случае еще дополнительно был установлен пыльник.

Все достаточно легко открутилось, без каких-либо проблем.

Неисправности подвесного подшипника Ford Focus 2.0

В принципе, неисправностей подвесного подшипника не так много, поскольку этот элемент достаточно прост и не имеет большого количеств составных частей. Кроме этого подвесные подшипники обладают следующими характеристиками:

• устойчивость к высоким температурам,
• устойчивость к окислению,
• высокая прочность,
• надежность конструкции и т.д.

Итак, пробежимся по основным неисправностям: Износ внутренних компонентов подшипника. Сопровождается это наличием гула, рокота, хруста, исходящих непосредственно от подвесного. Возникает такая неисправность из-за нескольких причин, среди которых естественно старение, нарушение целостности тела подшипника, коррозийные процессы, приход в негодность смазки и т.д. Нарушение целостности тела подшипника. Такая неисправность может возникнуть в редких случаях. Как правило, к ней приводят серьезные механические повреждения, например, удары по подшипнику. Однако, особенно на спецтехнике и внедорожных автомобилях, эксплуатируемых в сложных условиях, подшипник может деформироваться из-за резкого перепада температур (при прохождении бродов и подобное).

Износ уплотнительных элементов подшипника. Указывают на эту неисправность сильные вибрации, передающиеся на корпус автомобиля от карданного вала. Происходит это чаще всего из-за естественного устаревания и воздействия негативных факторов среды. Независимо от неисправности подвесного подшипника, наши специалисты помогут вам привести его в строй или заменить.

142-1 Ремонт Ford Focus II

Снятие приводов передних колес

Работу проводим для замены наружных и внутренних шарниров приводов, их грязезащитных чехлов, подшипника промежуточной опоры правого привода, сальников приводов коробки передач, а также при демонтаже коробки передач. Если демонтировать привод, предварительно не слив из коробки передач масло, то через образовавшееся отверстие в картере коробки часть масла вытечет. Поэтому, перед началом выполнения операций можно полностью слить масло из коробки передач (см. «Замена масла в механической коробке передач») или не сливать его, если для доливки (после монтажа привода) имеется масло такой же марки. Cнимаем колесо со стороны демонтируемого привода. Надежно фиксируем автомобиль на подставке заводского изготовления.

Вставляем в вентиляционный канал тормозного диска отвертку так, чтобы она уперлась в направляющую тормозных колодок. Таким образом фиксируем вал привода от проворачивания.

Головкой «на 13» отворачиваем болт крепления привода колеса. Также можно отвернуть болт крепления привода колеса на стоящем автомобиле, но так как момент затяжки болта небольшой, то удобнее воспользоваться отверткой (см. выше).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака (см. «Снятие рычага»). При этом может потребоваться снятие тормозного диска.

Чтобы не повредить защитный пыльник шаровой опоры закрываем его тканью.

Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного шарнира привода левого колеса из отверстия ступицы. Располагаем привод на рычаге. При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.

При демонтаже левого привода поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира и опираясь лопаткой на картер коробки передач, преодолеваем сопротивление стопорного кольца…

…и выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.

Будьте осторожны, картер коробки передач хрупкий. При демонтаже левого привода не прикладывайте усилий к тонким стенкам и ребрам корпуса — они могут треснуть или отколоться. Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода…

…снимаем привод левого колеса. Перед установкой левого привода заменяем стопорное кольцо хвостовика корпуса внутреннего шарнира новым. Повторное использование стопорного кольца не допускается. Аккуратно вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни дифференциала. Резким движением в сторону коробки передач досылаем привод до места. Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне. Дальнейшую сборку проводим в обратной последовательности. Болты и гайки затягиваем предписанными моментами (см. «Приложения»). При снятии правого привода выводим шлицевой хвостовик корпуса наружного шарнира из ступицы также, как при демонтаже левого привода (см. выше).

Головкой «на 13» отворачиваем две гайки крепления…

…и снимаем крышку опорного подшипника.

Аккуратно покачивая привод вдоль своей оси, одновременно выводим его из кронштейна опорного подшипника и шлицевого отверстия полуосевой шестерни дифференциала…

…и снимаем привод. Правый привод фиксируется от осевого смещения опорным подшипником…

…поэтому на шлицевом хвостовике промежуточного вала отсутствует стопорное кольцо. Сборку проводим в обратной последовательности. Болты и гайки затягиваем предписанными моментами (см. «Приложения»). Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая масло точно такой же марки.
