Разбираемся почему воздушит печку на ваз 2114

ПРИЧИНЫ ОТСУТСТВИЯ ТЕПЛОГО ВОЗДУХА В САЛОНЕ ВАЗ 2114

Если не знать устройства автомобиля, то можно подумать, что плохо греет печка только из-за неисправностей в системе отопления, но на практике причин бывает гораздо больше. Причины отсутствия горячего воздуха в салоне автомобиля:

• Засорен радиатор печки, также он может быть плохого качества;
• Не работает моторчик отопителя в салоне;
• Неисправен кран отопителя, не открывается до конца или полностью закрыт. Может быть оборван трос привода крана (тросик печки ВАЗ 2114);
• Воздушная пробка в системе охлаждения двигателем. Воздух в системе не позволяет нормально циркулировать охлаждающей жидкости по всем патрубкам;
• Пробита прокладка головки блока цилиндров. В таком случае греется двигатель на ВАЗ 2114, уходит антифриз из радиатора охлаждения;
• Недостаточный уровень тосола в радиаторе. Эта проблема решается просто – охлаждающую жидкость просто нужно долить до необходимого уровня;
• Не работает моторчик отопителя. Здесь тоже все достаточно просто – если при включении он не шумит, значит нужно искать причину отсутствия нагрева салона именно в нем. Хотя, может быть виновата и проводка, идущая к моторчику, и сам переключатель;
• Неисправен блок управления печкой (блок переключателей отопителя). Здесь возможны варианты – теплый воздух не поступает на лобовое стекло, не дует в ноги, не идет боковой обдув. Могут быть оборваны (или слетели) тросы на управлении отопителем;
• Не обеспечивает нужную циркуляцию водяной насос (помпа) в системе охлаждения двигателем;
• Неисправен термостат. Термостат обязан поддерживать определенную температуру в системе охлаждения, но если он постоянно открыт, то циркуляция идет по большому кругу, и охлаждающая жидкость не нагревается до рабочего состояния.

Статья в тему: Узнаем где находится регулятор холостого хода на ВАЗ 2114 и меняем на новый

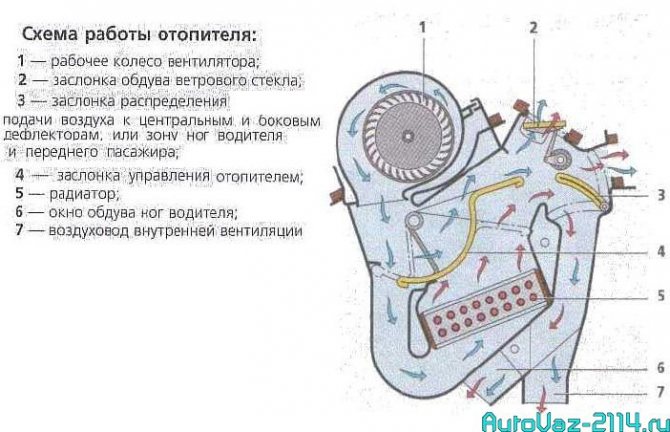

Схема работы отопителя ВАЗ 2114

Дует холодный воздух, так как не работает краник печки 2114, как исправить (пошаговая инструкция)

Не редко печка ВАЗ 2114 отказывается работать в результате неисправности краника. Так, если ваш отопитель дует холодным, следует попытаться подтянуть специальный тросик. Добраться до него можно со стороны педалей. Тросик необходимо захватить с помощью плоскогубцев и слегка оттянуть, увеличив натяг. Если краник отопителя даже в данном случае не откроется, вполне возможно, что он закис и следует его заменить. Не нужно тянуть слишком сильно, в противном случае вы можете сорвать его, в результате чего в салон вытечет охлаждающая жидкость.

Неисправный краник влечет за собой то, что отопитель перестает подавать горячий воздух. Краник также приходится менять при наличии подтеков. Это влечет за собой появление жирного налета на внутренних поверхностях автомобильных стекол, образование мокрых пятен на полу, а также возникновение в салоне характерного запаха антифриза либо тосола. Если протечки сильные, в первую очередь начинает намокать ковровое покрытие под передним пассажирским сидением, поэтому опытные автовладельцы ВАЗ рекомендуют систематически проводить осмотр этого места.

Исправить ситуацию поможет лишь замена краника отопителя, для чего необходимо выполнить такие действия:

1. На блоке двигателя откручиваем сливные пробки и сливаем весь антифриз.
2. Зачистите шпильки на кранике с помощью железной щетки и смочите их средством WD-40, что облегчит откручивание и даст вам возможность ничего не сломать. В случае, если шпилька выломается, то ремонт значительно усложнится.
3. Снимаем хомуты на патрубках, предварительно разжав их, и сливаем остатки охлаждающей жидкости.
4. Далее необходимо открутить боковую накладку в салоне и разжать хомуты на патрубках, которые идут в радиатор отопителя. Когда вы сюда доберетесь, патрубки можно заменить.
5. С помощью накидного ключа откручиваем под автомобилем гайки, держащие кран.
6. Вытаскиваем кран в слон, отсоединяем трос с пружинным креплением, после чего устанавливаем новый кран.
7. Производим сборку всех элементов.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

• радиатор с патрубками;
• кран перекрытия подачи;
• корпус;
• воздуховоды;
• заслонки;
• вентилятор;
• блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
2. Заслонка подачи потока в зону лобового стекла.
3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Инструкция по замене

Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

1. В первую очередь нужно слить охлаждающую жидкость.
2. Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
3. Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
4. Затем нужно открутить крепежные элементы и демонтировать агрегат.
5. Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять. Сборку следует осуществлять в обратном порядке (автор видео — ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Ремонтные работы

Зная устройство печки, ее легко отремонтировать. Перед началом ремонта необходимо снять провод с массы и слить охлаждающую жидкость.

Ремонт состоит из следующих действий:

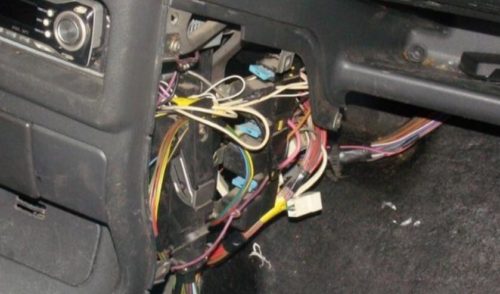

Сначала необходимо снять панель приборов и осторожно отсоединить воздушный патрубок, по которому поступает воздух в салон.
Далее следует проверить электрическую систему: провода резистора, электродвигателя, вентилятора. Кроме того, нужно проверить отводящие и подводящие шланги крана.
Далее с щитка следует открутить две гайки, с помощью которых крепится кран.
Затем нужно удалить уплотнитель с патрубков крана.
Далее откручиваются гайки, с помощью которых печь прикрепляется к корпусу.
Теперь можно снять печку.
Выполнив необходимый ремонт и регулировку, отопитель устанавливают на место в обратном порядке.. После ремонта следует проверить работу системы отопления

Она должна включиться, как только заведется двигатель

После ремонта следует проверить работу системы отопления. Она должна включиться, как только заведется двигатель.

Ремонт отопителя на ВАЗе

Причины некачественной работы печки

Исходя из сложного устройства печки, становится понятно, что она может работать неправильно по многим причинам. Неисправность хотя бы одного из узлов и составных частей отопительной системы может привести к сбою работы печки. При этом неисправность может возникнуть по вине водителя, а может быть следствием устаревания или некорректной работы других систем автомобиля.

Проблемы с печкой могут проявляться в следующем виде:

1. Плохое нагревание салона.
2. Холодный воздух из печки.
3. Переменная температура воздуха, подаваемого из печки.
4. Слабый поток горячего воздуха из печки.
5. Печка в автомобиле не включается.

Знание устройства самой печки и возможных поломок даст возможность избежать крупных расходов при ремонте автомобиля. Рассмотрим ниже наиболее распространенные причины некачественной работы печки.

Не работает вентилятор

Неисправность вентилятора часто может являться одной из проблем с обогревом салона. Причиной такой поломки обычно является повреждение подшипников или графитовых щеток, что может потребовать полной замены вентилятора. Также вентилятор может быть неисправен за счет перегорания его предохранителя или реле в электрической цепи питания, что тоже является поводом для обращения в автосервис.

Если при работе вентилятор издает свист, а скорость его вращения меняется от минимальной к максимальной и наоборот, то причиной проблемы может являться выход из строя моторчика вентилятора. В таких условиях радиатор может оставаться горячим, но согреть салон до нужной степени не получится.

Недостаточный уровень охлаждающей жидкости

Неисправность печки может быть вызвана утечкой охлаждающей жидкости, в результате чего тепло перестает поступать в салонный радиатор в нужном объеме. Это в свою очередь приводит к уменьшению объема антифриза в расширительном баке. Для устранения проблемы необходимо найти место утечки, добавить антифриз в расширительный бак, иногда может потребоваться замена крана подачи охлаждающей жидкости.

Неисправна помпа двигателя

Работа помпы используется для циркуляции антифриза и для обеспечения исправного функционирования печки. При поломке такого насоса может произойти сбой во многих узлах двигателя, в том числе и в устройстве обогреве салона автомобиля.

Неисправность данной детали может быть вызвана изношенностью внутренней части крыльчатки, обрывом ремня коленвала и даже заклиниванием самой помпы. Такого рода проблемы лучше устранять путем полной замены помпы, а во избежание подобных поломок рекомендуется регулярно проверять шланг, ведущий к насосу, а также прислушиваться к звукам под капотом.

Пробита прокладка головки двигателя

Прокладка головки предназначена для соединения блока и самой головки мотора автомобиля, обеспечения герметичности и недопущения смешивания охлаждающей жидкости и топлива между собой. Прогорание прокладки в рубашке охлаждения двигателя приводит к возникновению выхлопных газов, которые могут попасть в систему охлаждения через патрубки. При этом происходит завоздушивание теплообменника и снижение КПД в его работе, охлаждающая жидкость может нагреваться, а в работе печки наблюдаются сбои.

Неисправность термостата

Термостат является устройством, непосредственно участвующим в циркуляции охлаждающей жидкости, поэтому его неисправность будет влиять на температуру воздуха в салоне. Так как термостат может находиться в открытом и закрытом положении, его поломка характеризуется заклиниванием в одном из этих положений.

В случае заклинивания термостата в закрытом положении при езде в городском трафике возможно повышение температуры антифриза, а в дальнейшем – и перегрев двигателя. При заклинивании в открытом положении температура в салоне будет низкой при езде на высоких передачах, в то время как при низкой скорости температура останется нормальной.

Засор радиатора отопителя

Радиатор печки может засориться по разным причинам, причем это может произойти как снаружи, так и изнутри. Например, снаружи радиатор может засориться за счет попадания пыли, листьев, насекомых через защитный кожух. Изнутри засорение происходит из-за грязи и отложений, которые могут появиться в системе охлаждения двигателя.

Засорение салонного фильтра

Сильно загрязненный салонный фильтр – одна из частых причин сбоев в работе печки. Многие водители относятся к нему довольно пренебрежительно, и долго не заменяют и не выбрасывают старый.

При этом следует помнить, что забитый фильтр является препятствием для поступления нагретого воздуха в салон. Кроме того, при засорении фильтра в салон может проникать пыль, споры плесени, которые скапливаются в самом фильтре.

Проблемы с печкой на ВАЗ 2115

ВАЗ-2115 — это обновленная версия более ранних «восьмерки», «девятки» и ВАЗ-21099. Те же самые характеристики у трех- и пятидверных хэтчбеков ВАЗ-2113 и ВАЗ-2114. Устройство отопителя салона в этих автомобилях одинаковое, так что если вы являетесь владельцем одной из перечисленных моделей, то эта статья должна быть интересной для вас.

Напомним также, что мы уже рассматривали на нашем сайте Vodi.su вопрос о том, как исправить проблемы с печкой на ВАЗ-2109.

Устройство отопителя салона ВАЗ-2115

Устройство печки здесь стандартное:

• вентилятор — он направляет поток воздуха;
• радиатор — в него поступает разогретый тосол из двигателя для охлаждения, а выделяемое при этом тепло направляется в салон;
• кран отопителя — когда вы включаете печку, краник открывается и тосол начинает поступать в радиатор печки;
• тяги заслонок — служат для регулировки подачи воздуха, а также для обогрева ног и лобового стекла;
• резистор отопителя — служит для создания дополнительного сопротивления, чтобы можно было выбирать режим работы печки.

Важную роль также выполняют термостат и моторчик печки, который заставляет вентилятор крутиться. Если термостат заклинит, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а обогреватель салона к ней как раз и относится), соответственно она не будет успевать охлаждаться и мотор перегреется. Если же сломается моторчик печки, то перестанут вращаться лопасти вентилятора и из воздуховодов не будет поступать теплый воздух.

Система довольно простая и была использована ранее на многих автомобилях, однако со временем начинаются различные перебои в работе. Поломки приводят к тому, что в салоне очень холодно, горячий воздух не подается на стекло и оно запотевает, или мерзнут ноги, потому что нет обдува и так далее.

Печка не дует — в чем причина?

Если печка перестала работать, то причин, на самом деле, может быть множество:

• прогорела прокладка ГБЦ и уровень тосола резко понижается — срочно принимайте меры, иначе возможен перегрев двигателя;
• заклинил термостат — ОЖ циркулирует по малому контуру очень быстро и не успевает охлаждаться;
• забился радиатор отопителя — в таком случае воздух в салон поступает едва-едва;
• не работает моторчик;
• образовалась воздушная пробка — после отключения двигателя воздух скапливается в системе и поступает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
• кран отопителя полностью не открывается — он может засориться или тросик тяги ослабел;
• насос радиатора не создает достаточное давление в системе, соответственно воздух либо вообще не поступает в салон, либо поступает, но с очень низкой интенсивностью.

Симптомы неисправности

Если пообщаться с владельцами автомобилей данного семейства — ВАЗ-2109-21099 и 2113-2115 — то от них можно услышать много лестных слов о тех рабочих, которые собирали систему обогрева и саму эту Ладу Самару на заводе в Тольятти.

Итак, если вы недавно купили такую машину, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а из боковых, нижних и верхних дефлекторов — еле теплый, значит все дело в том, что воздуховоды и заслонки плохо собраны и между стыками имеются щели, теплый воздух попросту дует только из центрального выхода, и обогревает саму панель внутри.

Скажем честно, у нас тоже в свое время была такая проблема. Приходилось в буквальном смысле разбирать переднюю панель, и регулировать тяги заслонки. Заслонка ГОР/ХОЛ не до конца закрывается, соответственно теплый воздух рассеивается под панелью. Также воздух может не дуть непосредственно на лобовое стекло, из-за чего долго приходится ждать пока оно оттает. Проблема опять же в заслонках.

Есть целый ряд симптомов, которые указывают на ту или иную проблему:

• на холостых оборотах дует холодный воздух — плохо работает помпа или забит радиатор печки;
• патрубки холодные — если патрубки радиатора системы охлаждения холодные (нижний), это свидетельствует о заклинившем термостате и тосол циркулирует по замкнутому контуру. Также это может говорить о том, что не полностью открывается или забился краник отопителя;
• из боковых дефлекторов дует холодный воздух — отрегулируйте заслонки и тяги. Некоторые водители советуют подобрать более продуктивный вентилятор от иномарки.

Отопление салона Лады Самара — это общая проблема для владельцев. Не забывайте, что в автомобиле все связано, поэтому следите за уровнем тосола, время от времени продувайте радиаторы — как это сделать мы рассказывали на Vodi.su.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
• набор гаечных ключей;
• ёмкость и резиновый шланг для слива ОЖ;
• ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

1. На холодном двигателе сливается ОЖ.
2. Откручивается саморез, расположенный за пластмассовой заглушкой.

3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

4. Отворачиваются саморезы крепления щитка приборов.

5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

7. Выкручиваются саморезы с правой и левой стороны консоли.

8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
10. Отсоединяется колодка подсветки пепельницы.

11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

12. С левой и правой стороны откручиваются саморезы крепления металлической основы.

13. Отворачиваются крепления торпедо.

14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

15. Вынимается электронный блок управления, расположенный под консолью.

16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.

18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.

20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.
