Технические особенности

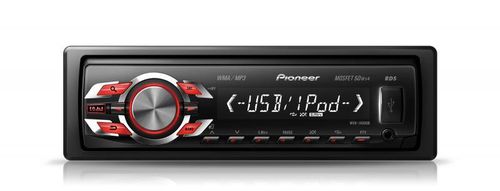

 Благодаря сочетанию таких качеств, как компактность и техническая оснащённость, новый Pioneer Mosfet 50wx4 может похвастаться отличной информативностью. Разораться в функционале нетрудно, достаточно понимать значение каждой клавиши, с помощью которых и осуществляется регулировка. Надписи на кнопках и само меню прибора не русифицированы, потому их придётся читать на английском языке. Тем не менее, затруднений возникнуть не должно:

• Кнопка «Audio» позволяет перейти из режима просушивания радиостанции к музыке, записанной в памяти устройства либо на внешнем носителе;
• «Func» отвечает за доступ к функциональному меню;
• Клавиша «Repeat» при своём нажатии воспроизводит повторно ту композицию, которая играла последней в очереди;
• Кнопка регулировки громкости имеет классический вид вращающегося джойстика, с его помощью воспроизводимый трек можно сделать тише либо громче с помощью его планомерного вращения вниз либо вверх соответственно;

Цифровые клавиши «1», «2», «3», «4», «5», «6» отвечают за переключение радиочастот – на каждую частоту, благодаря большому объёму внутренней памяти устройства, может приходиться до шести радиостанций, а в числе поддерживаемых форматов присутствуют как FM, так и AM. С помощью указанных кнопок переключение происходит максимально быстро, без необходимости повторного поиска и настройки;

Разумеется, присутствуют разъёмы под все современные носители

Предусмотрена возможность подключить наушники и наслаждаться музыкой единолично – она будет полезна, когда водителю чрезвычайно важно сосредоточится на дороге, а передний пассажир предпочитает абстрагироваться от этих забот

За поиск частот отвечает интегрированный тюнер. Диапазон может быть выбран пользователем самостоятельно, путём ручного поиска, либо этот процесс может быть автоматизирован. В большинстве стран мира тюнер работает очень хорошо – исправно ловит все существующие и доступные для прослушивания радиостанции. Исключение составляют частоты США.

Прочие нюансы

Установка магнитолы Pioneer Mosfet 50wx4 происходит в соответствии со всеми стандартами подключения такого рода устройств, как правило, в комплекте к нему прилагается инструкция, в которой этот процесс расписан пошагово. Более подробно с установкой данной модели можно ознакомиться на видео:

Все неисправности, как правило, решаются либо перезагрузкой магнитолы, либо её возвращением к заводским настройкам путём нескольких манипуляций через меню. Следует помнить, что настройки подлежать частичному либо полному сбросу после отключения всей электросети автомобиля от источника питания – т.е., после отсоединения аккумулятора.

Чтобы исключить возникновение поломок и неисправностей, следует не допускать попадание на поверхность магнитолы различных жидкостей и смесей, не подсоединять к ней устройства, на которых имеются компьютерные вирусы, способные нарушить нормальную работу, пользоваться ей максимально аккуратно и бережно.

Статья о том, как правильно настроить автомобильную магнитолу Pioneer. Особенности настройки, пошаговый алгоритм. В конце статьи — интересное видео о настройке радиостанций на магнитолах «Пионер».

Руководство по эксплуатации

Все настройки магнитолы Pioneer проводятся с панели управления, которая состоит из многофункционального регулятора-джойстика и нескольких кнопок. Кроме поиска и запоминания радиостанций FM-тюнера, настраиваются акустические характеристики проигрывателя компакт-дисков. Порядок действий подробно изложен в разделе «Регулировка аудиопараметров». В большинстве случаев имеющейся информации достаточно для самостоятельного проведения регулировок.

Как установить и подключить

Во многих машинах автомагнитола устанавливается в центральной консоли. Монтаж устройства трудностей не вызывает. Штатное место соответствует 1 или 2 DIN типоразмеру приемника. Если ранее использовавшееся головное устройство было подключено через разъем ISO, то его необходимо просто подсоединить к колодке на тыльной стороне магнитолы. В противном случае нужно купить подходящую к данной модели фишку и перепаять провода.

Для того чтобы приемник не потреблял энергию при выключенном зажигании, в разрыв питающего провода устанавливают кнопку, разрывающую цепь. Чаще всего питание аппарата берут от бортового потребителя, подключенного после замка зажигания.

Как настроить

Настройка магнитолы Пионер проводится с помощью регулятора-джойстика. Все регулировки осуществляются из главного меню, которое вызывается нажатием регулятора Multi-Control. После этого нужно выбрать окно Audio, и повторно нажать джойстик. На открывшемся экране выбирают необходимую функцию. На новом головном устройстве все регулировки имеют значение «0».

Чтобы вернуться к первоначальному экрану, нужно нажать кнопку Band/Esc. Возврат к главному меню проводится клавишей Disc/Back/Scrl. Для этого ее нужно удерживать до появления картинки, а просто нажатие приведет к предыдущему меню.

Функции

В инструкции по применению подробно рассказано, как настроить на устройстве все доступные функции. Больше всего затруднений вызывает поиск и запоминание радиостанций на FM-приемнике и регулировка параметров аудиосистемы. На многих моделях Pioneer Mosfet 50Wx4 имеется возможность использования громкой связи. Для ее настройки необходимо включить функцию Bluetooth на телефоне и приемнике. После нескольких секунд поиска на экране отразится информация о соединении устройств.

Настройку радиостанций можно проводить в автоматическом или ручном режиме. Для этого необходимо зайти в главное меню и найти функцию BSM (автоматический поиск). После ее включения начнется поиск радиостанций с частотой вещания от меньшей к большей. Чтобы записать понравившуюся передачу, необходимо нажать кнопку от 1 до 6.

Как выключить

Выключить магнитолу Pioneer можно 2 способами:

• Кнопкой OFF. Для этого необходимо нажать на клавишу и удерживать ее до отключения устройства.
• Выключением зажигания. Чаще всего таким способом отключают аппарат при постановке автомобиля в гараж или на стоянку. После поворота ключа в положение «0» обесточиваются все потребители, запитанные после замка зажигания.

Необходимо помнить, что выключив магнитолу ключом, при пуске двигателя она включится автоматически в режим, который был до выключения.

Для чего настраивать магнитолу Pioneer

Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.

Файлы к головным устройствам (по моделям):

• 3000U
• 88RS
• AVH-1400DVD
• AVH-160DVD
• AVH-170
• AVH-170G
• AVH-180
• AVH-180G
• AVH-2300DVD
• AVH-2400BT
• AVH-3300BT
• AVH-3500DVD
• AVH-3700DVD
• AVH-3800DVD
• AVH-4400BT
• AVH-5400DVD
• AVH-P900DVA
• AVH-P3100DVD
• AVH-P3200BT
• AVH-P3300BT
• AVH-P3400DVD
• AVH-P4000DVD
• AVH-P4100DVD
• AVH-P4200DVD
• AVH-P4300DVD
• AVH-P5000DVD
• AVH-P5700DVD
• AVH-P5900DVD
• AVH-P6000DVD
• AVH-P6300BT
• AVH-P6500DVD
• AVH-P6800DVD
• AVH-P8400BT
• AVH-X1500DVD
• AVH-X1600DVD
• AVH-X1800DVD
• AVH-X2500BT
• AVH-X2600BT
• AVH-X4500DVD
• AVH-X4600DVD
• AVH-X5700BT
• AVH-X5800BT
• AVH-X7500BT
• AVH-X7800BT
• AVH-X8500BT
• AVH-X8600BT

• AVH-X8800BT
• AVIC-F900BT
• AVIC-HD3 (II)
• AVIC-HRZ099
• AVIC-HRZ900
• AVIC-RZ05 (jp)
• AVIC-RZ200 (jp)
• AVIC-RZ300 (jp)
• AVIC-RZ500 (jp)
• AVIC-RZ700 (jp)
• AVIC-RZ800 (jp)
• AVIC-RL05 (jp)
• AVIC-RL09 (jp)
• AVIC-RL900 (jp)
• AVIC-RW03 (jp)
• AVIC-RW09 (jp)
• AVIC-RW300 (jp)
• AVIC-RW800 (jp)
• AVIC-RW900 (jp)
• AVIC-RZ03 (jp)
• AVIC-RZ05 (jp)
• AVIC-RZ06 (jp)
• AVIC-RZ07 (jp)
• AVIC-RZ09 (jp)
• AVIC-RZ900 (jp)
• AVIC-ZH009 (jp)
• AVIC-ZH77 (jp)
• DA-971
• DEH-30MP
• DEH-50UB
• DEH-88RS2
• DEH-1320MP
• DEH-1400UB
• DEH-1410UB
• DEH-1420UB
• DEH-1500UB
• DEH-1500UBA
• DEH-1500UBB
• DEH-1500UBG
• DEH-1600UB
• DEH-1600UBA
• DEH-1600UBB
• DEH-1600UBG
• DEH-1700UB
• DEH-1700UBA
• DEH-1700UBG
• DEH-2200UB

• DEH-2210UB
• DEH-2220UB
• DEH-2300UB
• DEH-2310UB
• DEH-2320UB
• DEH-2400UB
• DEH-2500UI
• DEH-2600UI
• DEH-2920MP
• DEH-3000MP
• DEH-3050UB
• DEH-3200UB
• DEH-3300UB
• DEH-3400UB
• DEH-4000UB
• DEH-4200SD
• DEH-4300UB
• DEH-4400BT
• DEH-4500BT
• DEH-4700BT
• DEH-5000UB
• DEH-5200SD
• DEH-5450SD
• DEH-6010MP
• DEH-6300SD
• DEH-6310SD
• DEH-6400BT
• DEH-80PRS
• DEH-8300SD
• DEH-8400BT
• DEH-9450UB
• DEH-P40MP
• DEH-P4800MP
• DEH-P55BT
• DEH-P5800MP
• DEH-P5850MPH
• DEH-P6000UB
• DEH-P6800MP
• DEH-P6950IB
• DEH-P7000UB
• DEH-P80MP
• DEH-P85BT
• DEH-P88RS
• DEH-P88RS-2
• DEH-X3500UI
• DEH-X3600UI
• DEH-X5500BT

• DEH-X5600BT
• DEH-X5700BT
• DEH-X6780BT
• DEH-X7500SD
• DEH-X7650SD
• DEH-X8500DAB
• DEH-X8500BT
• DEH-X8600BT
• DEH-X9600BT
• DVH-330UB
• DVH-340UB
• DVH-730AV
• DVH-750AV
• DVH-770AV
• DVH-780AV
• DVH-840AVBT
• FH-X360UB
• FH-X700BT
• FH-X720BT
• MVH-07UB
• MVH-07UBG
• MVH-150UB
• MVH-150UI
• MVH-160UI
• MVH-170UB
• MVH-170UBG
• MVH-170UI
• MVH-570AV
• MVH-580AV
• MVH-1400UB
• MVH-7300
• MVH-8300BT
• MVH-AV170
• MVH-AV180
• MVH-AV190
• MVH-AV270BT
• MVH-AV280BT
• MVH-AV290BT
• MVH-X360BT
• MVH-X460UI
• MVH-X560BT
• PI-703
• PI-803
• SPH-DA100
• SPH-DA120

При покупке Ваш автомобиль может быть уже оснащен данным устройством, но его функционал может не полностью удовлетворять Ваши потребности или характеристики мультимедийной системы могут быть не достаточными. Также, автомагнитофон в машине может не поддерживать какие-то важные для владельца функции, как например GPS-навигация. Позаботьтесь о своем комфорте, пусть эта техника поможет Вам поднять настроение и наслаждаться комфортной поездкой.

Хорошим решением станет купить авто-приемник Пионер, так как данный бренд отличается своим качеством, простотой в использовании и высоким функционалом. Пионер автомагнитола инструкция которого есть на нашем сайте, завоевал свое признание среди пользователей не только благодаря высокому качеству, но и красивому стильному дизайну. Ее внешний вид очень стильный и она красиво смотрится в салоне любого транспортного средства. Поездка для Вас станет не только приятной, но и радостной.

Перед началом эксплуатации своей автомобильной аудио-системы, обязательно ознакомьтесь с сервис-мануалом по ее эксплуатации. Мануал поможет Вам быстро освоить все функции устройства, его возможности и настройки. Благодаря правильному и бережному использованию данного устройства — техника прослужит максимально долго без существенных поломок.

Если по какой-то причине Ваше руководство пользователя было утеряно или же Вы приобрели устройство б/у без мануала – не расстраивайтесь, мы поможем Вам найти любое руководство к авто-магнитофону данного бренда. На нашем сайте огромный выбор мануалов к такой технике, и Вы обязательно найдете то, что искали.

Технические особенности

Благодаря сочетанию таких качеств, как компактность и техническая оснащённость, новый Pioneer Mosfet 50wx4 может похвастаться отличной информативностью. Разораться в функционале нетрудно, достаточно понимать значение каждой клавиши, с помощью которых и осуществляется регулировка. Надписи на кнопках и само меню прибора не русифицированы, потому их придётся читать на английском языке. Тем не менее, затруднений возникнуть не должно:

• Кнопка «Audio» позволяет перейти из режима просушивания радиостанции к музыке, записанной в памяти устройства либо на внешнем носителе;
• «Func» отвечает за доступ к функциональному меню;
• Клавиша «Repeat» при своём нажатии воспроизводит повторно ту композицию, которая играла последней в очереди;
• Кнопка регулировки громкости имеет классический вид вращающегося джойстика, с его помощью воспроизводимый трек можно сделать тише либо громче с помощью его планомерного вращения вниз либо вверх соответственно;

Цифровые клавиши «1», «2», «3», «4», «5», «6» отвечают за переключение радиочастот – на каждую частоту, благодаря большому объёму внутренней памяти устройства, может приходиться до шести радиостанций, а в числе поддерживаемых форматов присутствуют как FM, так и AM. С помощью указанных кнопок переключение происходит максимально быстро, без необходимости повторного поиска и настройки;

Разумеется, присутствуют разъёмы под все современные носители

Предусмотрена возможность подключить наушники и наслаждаться музыкой единолично – она будет полезна, когда водителю чрезвычайно важно сосредоточится на дороге, а передний пассажир предпочитает абстрагироваться от этих забот

За поиск частот отвечает интегрированный тюнер. Диапазон может быть выбран пользователем самостоятельно, путём ручного поиска, либо этот процесс может быть автоматизирован. В большинстве стран мира тюнер работает очень хорошо – исправно ловит все существующие и доступные для прослушивания радиостанции. Исключение составляют частоты США.

Прочие нюансы

Установка магнитолы Pioneer Mosfet 50wx4 происходит в соответствии со всеми стандартами подключения такого рода устройств, как правило, в комплекте к нему прилагается инструкция, в которой этот процесс расписан пошагово. Более подробно с установкой данной модели можно ознакомиться на видео:

Все неисправности, как правило, решаются либо перезагрузкой магнитолы, либо её возвращением к заводским настройкам путём нескольких манипуляций через меню. Следует помнить, что настройки подлежать частичному либо полному сбросу после отключения всей электросети автомобиля от источника питания – т.е., после отсоединения аккумулятора.

Источник

Общие сведения об автомагнитолах Pioneer

Автомагнитолы Pioneer этого модельного ряда KEH-P515 X1M/UC, КЕН-Р56ОО X1M/UC, KEH-P565OX1M/ES относятся к аппаратам повышенной категории сложности. Они имеют съемную панель с жидкокристаллическим (ЖК) индикатором, кассетную деку с электронным управлением, тюнер с синтезатором частоты для приема вещательных станций в диапазонах AM и FM, электронные регуляторы громкости, тембра и баланса. Кроме того, магнитолы оборудованы системами дистанционного управления на ИК лучах, системой поиска фонограмм по паузам и системой шумоподавления DOLBY В, а также имеют встроенные средства управления CD-чейнджером и схему охранной сигнализации. Принципиальные схемы по ремонту автомагнитол Pioneer можно скачать здесь.

Внутри модельного ряда автомагнитолы отличаются друг от друга диапазонами рабочих частот тюнера и шагом перестройки частоты. Все автомагнитолы Pioneer имеют единое схемное решение, а отличаются разными каталожными номерами некоторых устанавливаемых деталей и сборочных единиц.

Приведем основные технические характеристики автомагнитол:

Напряжение питания, В	14,4
(допустимые значения)	-10,8…15,1
Максимальный потребляемый ток, А	8,5
Максимальная выходная мощность УМЗЧ (при сопротивлении нагрузки 4 Ом), Вт	4 X 35
Сопротивление нагрузки, Ом	4…8
Секция кассетной деки:
Скорость движения магнитной ленты, см/с	4,76
Диапазон воспроизводимых частот (для ленты типа Me), Гц	30…19000
Отношение «сигнал/шум» (для ленты типа Me с включенной системой Dolby B), дБ	67
FM-тюнер: Диапазон принимаемых частот, МГц	87,9…107,9 (модели UC)
88…108 (модели ES)
Максимальная чувствительность, мкВ	1,7
Диапазон воспроизводимых частот, Гц	30…15000
оэффициент гармоник (при уровне сигнала 65 дБ, на частоте 1 кГц),%	0,3
АМ-тюнер:
диапазон принимаемых частот, кГц	531…1602 (модели ES, шаг перестройки 9 кГц)
(модели UC, шаг перестройки 10 кГц)	530…1710
максимальная чувствительность (при отношении «сигнал/шум» — 20 дБ), мкВ	18

По функциональному назначению в автомагнитолах Pioneer можно выделить следующие узлы:

• схему питания;
• микроконтроллер (МК) и схему управления;
• съемную панель;
• тюнер;
• звуковой процессор;
• УМЗЧ;
• узел воспроизведения с магнитной ленты и схему уп равления;
• узел сопряжения с CD-чейнджером;
• узел сопряжения с датчиками и исполнительными ус тройствами охранной сигнализации.

Блок-схема автомагнитол Pioneer приведена на рис. 1, а принципиальные схемы отдельных узлов — на рис. 2-3.

Элементы, перечисленные в табл. 1, устанавливаются опционально в зависимости от модели KEH-P515 X1M/UC, КЕН-Р56ОО X1M/UC, KEH-P565OX1M/ES.

Таблица 1

Элемент, блок	Модель автомагнитолы Pioneer
Pioneer КЕН-P515X1M/UC	Pioneer КЕН-P5600X1M/UC	Pioneer КЕН-P5650X1M/ES
Основная плата (узел А)	CWM5257	CWM5258	CWM5262
1С 603	TPD1018F	—	—
D610, D611	1SR 139-400	—	—
Q607, Q608	2SC2412K	—	—
R406	—	—	1,8 к
R407	0Ом	0Ом	—
R618, R619	1к	—	—
R620	2,7 к	—	—
R621	22 к	—	—
R622, R623, R626	47 к	—	—
R624	120 к	—	—
R625	12 к	—	—
R628	10 к	—	—
R634	—	47 к	15 к
R635	47 к	15 к	47 к
R969	0Ом	—	—
C419	—	—	0,01 мк
C603, С604, С605	0,01 мк	—	—
FM/AM тюнер	CWE1417	CWE1417	CWE1485

Видео: лёгкий способ сделать AUX на любой автомагнитоле своими руками

Важно: вход в меню функции может быть осуществлён посредством зажатия другой кнопки, к примеру, SRC или SOURCE

Включаем Bluetooth

Для того чтобы активировать Bluetooth, необходимо зайти в меню основных настроек и найти там подпункт BT AUDIO и выбрать ON. После этого включаем Bluetooth на смартфоне/планшете и ищем магнитолу.

После того как магнитола найдена, подключаемся к ней, для чего может потребоваться введение ключа безопасности — по умолчанию «0000».

Как настроить часы

Для настройки часов нужно войти в меню основных настроек, что можно сделать, включив выключенную магнитолу зажатием кнопки SRC или зажав центральную кнопку джойстика. После чего находим блок CLOCK SET, где можно установить формат и само время. Также в меню присутствует блок CLOCK OFF, изменением показателя которого можно включить или отключить отображение времени на устройстве.

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Способ первый — самый простой

1. Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
2. Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
3. Набирают следующую частоту и нажимают следующую свободную кнопку.
4. Дожидаются индикации на дисплее.

Так повторяют 6 раз — для шести разных станций.

Способ второй

1. Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
2. Магнитола начнёт поиск станции.
3. Найдя первую — перейдёт в режим воспроизведения.
4. Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
5. Затем повторяют пункты 1–4 для выбора следующих станций

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

1. Из главного меню переходят в меню функций.
2. Листая его, находят параметр BSM.
3. Выбирают нажатием стрелки вверх или вправо.
4. Ждут некоторое время.
5. Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
6. Затем включит первую на воспроизведение.
7. Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.

В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:

Выходят в главное меню радиоприёмника (выход осуществляется так же, как в главное меню всего аппарата — см. выше).
Полистав его ручкой громкости, находят надпись вида FM:… Вместо точек будут какие-то цифры, обычно 100.
Поиграв кнопками влево-вправо, выбирают FM:50 и подтверждают выбор.
Выйдя из меню, запускают поиск снова.
Так как только что был уменьшен вдвое шаг частот, здесь нужно запастись терпением.
Может быть, такой вариант найдёт нужную станцию.

Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.

Как настроить радио на магнитоле

Чтобы мы делали в машине, если бы не радио? Музыкальные новинки, прогноз погоды, реклама и политические новости — все это передают целыми сутками без перерыва. Остается только настроить радиостанции в магнитоле.

Для начала подключите к магнитоле хорошую антенну. Она может быть внутрисалонная или внешняя, для клеевого крепления или телескопическая, главное — чтобы она работала в диапазоне АМ/FM радиосигналов.

Теперь с помощью пульта или кнопок на самом устройстве настройте радиостанции. Переключение частоты диапазона происходит при нажатии кнопки вверх или вниз. Можете распечатать список каналов с интернета и ввести их в магнитолу вручную. Проще будет использовать автоматический поиск по всем станциям, и каналы настроятся сами. Соответствующая функция есть на всех современных магнитолах. Нажатие кнопки «автопоиск» приводит к автоматическому переключению частот, и при нахождении четкого сигнала станция забивается в память радиоприемника.

Наиболее понравившимся радиоканалам задайте номера и запрограммируйте их на определенные кнопки. Для этого выберите предпочитаемый диапазон, надавите кнопку с цифрой, удерживая ее несколько секунд. Станции будет присвоен свой номер, соответствующий числу на кнопке. Тогда одним нажатием на кнопку с цифрой вы сможете включить любимую радиостанцию.

Настройка радио в автомобиле — несложная задача, которую можно выполнять даже на ходу. Езда под бодрые голоса ведущих помогает водителю не скучать и не засыпать за рулем, а хорошие песни и приятные новости поднимают настроение всем находящимся в салоне.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Как отключить Демо режим на магнитоле

Всё для клиента, всё для пользователя. Установили магнитолу на машину, произвели первую настройку, выключили, но на дисплее продолжают бегать информационные сообщения, сияет подсветка, и магнитола спешит похвастаться о всех своих способностях, кроме способности отключить этот Демо режим. Рассмотрим для примера, как отключить магнитолу Pioneer самостоятельно. Современная автомагнитола Pioneer — это зачастую полноценный мультимедийный центр с большим количеством опций и разнообразных фишек, для полного изучения которых можно составить отдельный курс лекций для преподавания в автошколе.

Но порой не хватает и получаса на изучение руководства по эксплуатации

А что делать, если руководство вовсе затерялось? Сразу после приобретения и подключения автомагнитолы важно понять, отключить демонстрацию, призванную рекламировать аппарат при продаже. Использовать автомагнитолу Пионер в таком состоянии можно, но не представляется комфортным, так как при выключении аппарата не гаснет подсветка, а с дисплея не сходит бегущая строка. Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий

У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут

Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий. У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут.

Но отключение Демо устроено просто:

Обратите внимание: не стоит вскрывать корпус устройства. Есть опасность облучения лазерной радиацией или поломки проигрывателя. Внутри корпуса нет ничего предназначенного для манипуляций пользователя; обслуживание должен производить квалифицированный специалист

Внутри корпуса нет ничего предназначенного для манипуляций пользователя; обслуживание должен производить квалифицированный специалист.

Для отключения Демо, который запускается после выключения магнитолы Sony, необходимо выполнить такую последовательность:

Важно знать: при отсутствии в замке зажигания машины позиции ACC необходимо удостовериться, что выбран режим Auto Off. По отключению автомагнитолы ее питание через некоторое время автоматом будет отменено, что защитит заряд батареи. Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну

Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну.

За это отвечает функция AF alternative frequency. Она отвечает за переход на более мощный радиосигнал, если выбранная частота, по мнению устройства, недостаточно сильна.

Отключить ее несложно, например, для автомагнитолы Pioneer DEH порядок действий таков:. В проигрывателях других марок отключение демонстрации осуществляется схожим образом:.

В настройках, поворачивая колесико, доходим до строки DEMO. Закрываем настройки нажатием BAND. Демо режим отключен Демонстрация на автомагнитоле JVC У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут.

Руководство по эксплуатации

В комплекте прилагается инструкция по применению магнитолы Pioneer MOSFET 50Wx4. Руководство содержит 5 основных пунктов:

• Перед началом эксплуатации.
• Управление устройством.
• Регулировки аудиопараметров.
• Начальные настройки.
• Другие функции.

Каждый пункт подробно описывает назначение элементов управления устройства, настройку качества звучания, работу с тюнером и внешними устройствами.

Настройка

При настройке магнитолы Пионер все действия производятся с помощью специального джойстика MULTI-CONTROL. Мануал содержит подробную инструкцию по регулировке различных параметров.

Чтобы вызвать главное меню, надо нажать MULTI-CONTROL. Поворачивая джойстик, выбираем AUDIO, нажимаем, чтобы выбрать. Для перехода к предыдущему меню нажать, а к главному меню — нажать и удерживать кнопку DISP/BACK/SCRL. Кнопка BAND/ESC вернет первоначальный экран.

Таким же образом выбираем: FADER/BALANCE (регулировка баланса), PRESET EQUALIZER (вызов графического эквалайзера), EQ SETTING 1 (настройка графического эквалайзера), EQ SETTING 2 (точная настройка эквалайзера), LOUDNESS (тонкомпенсация), SW SETTING 1 (включение/выключение сабвуфера), SW SETTING 2 (настройка сабвуфера), HIGH PASS FILTER (фильтр верхних частот), BASS BOOST (усилитель нижних звуковых частот), SRC LV ADJUST (регулировка уровня входного сигнала). С помощью меню HIGH PASS FILTER и BASS BOOST убираем искажения звука.

Эквалайзер служит для регулировки коррекции звука. Причем в устройстве уже имеется 5 предустановок: мощный, естественный, ровный, супербас. Есть еще установка CUSTOM — это регулируемая кривая, которую создаем сами. Если производить регулировку кривой эквалайзера, то она будет сохранена в памяти в CUSTOM.

Тонкомпенсация компенсирует недостаточное звуковое давление в нижнем и верхнем диапазонах звуковых частот на низкой громкости. С помощью MULTI-CONTROL выбираем LOUDNESS.
