Как сделать пересвет кнопок на ваз 2114 чтобы не резало глаза

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Опыт автолюбителей

Кнопки есть и с лампами, и с диодами, там на выбор. Резисторы прям в диод впаяны, это ноу-хау АвтоВаз Под лупой видно. А меняй на обычный, т. е. на маленький, они долговечные. А маленькие диоды, купленные для тюнинга у меня в итоге почти все полетели тоже.

Zbugz

https://www.lada-forum.ru/index.php?showtopic=16929

В кнопки габаритов, противотуманок и т. д. продаются светодиоды со встроенным резистором (стоят около 30 руб.). Лампочка просто заменяется на светодиод. Светофильтр из кнопки вынимается.

Killer Speed

https://www.autolada.ru/viewtopic.php?t=60935

Всё очень просто на самом деле))) Сам за голову держался, пока не вскрыл и не разобрался!))) У меня 9-го года авто. Даже в этих кнопках диоды или как их там, вместо лампочек. Так вот, посидел, подумал и просто взял дрель с маленьким сверлом и высверлил их нахрен оттуда и к усикам припаял то, что мне нужно, вот и всё ))))) А подсветку ближнего, так это и вовсе фигня. Даже я человек ничего не понимающий в электрики авто, сообразил.

MillerLight

https://www.2114.ru/forum/showthread.php?p=154984

Приняв решение выполнить пересвет кнопок на ВАЗ 2114, необязательно обращаться в сервис: доработки можно выполнить своими руками. Процедура не является сложной и требует минимального перечня инструментов и начальных знаний в электротехнике. Соблюдая пошаговые инструкции, выполнить пересвет кнопок не составит особого труда.

Замена – порядок

1. 1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
   2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.

1. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
2. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
3. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
4. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

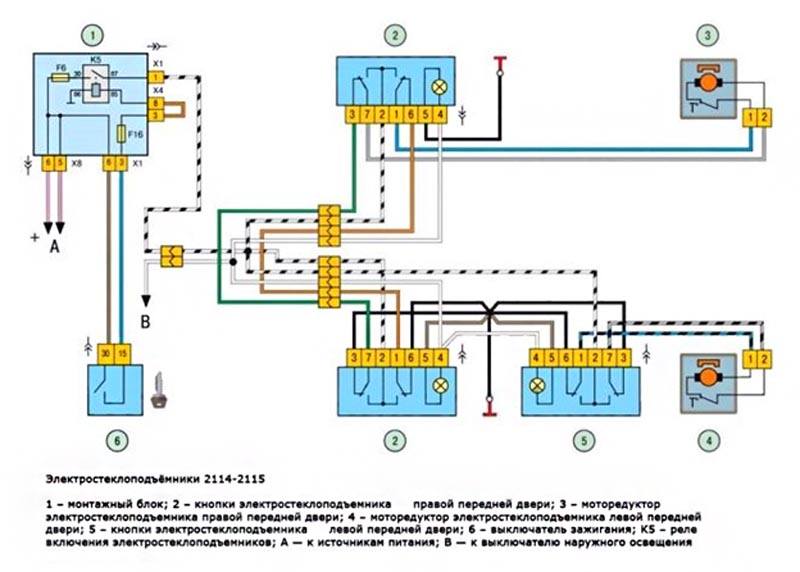

Схема стеклоподъемников ВАЗ 2114

Разбираясь дальше в механизме, может возникнуть потребность в полной электрической схеме электростеклоподъемников ВАЗ 2114.

Напряжение на кнопки стеклоподъемников подается по проводу A с генератора, после поворота ключа зажигания в первое положение. Цепь защищена двумя предохранителями F6 и F16, а также в нее встроено реле K5. На схеме это изображено под номером 1.

Управление механизмом осуществляется с помощью кнопок. По схеме внизу изображена водительская дверь, на ней имеется две кнопки по номером 2 и 5. Кнопка 2 отвечает за правую пассажирскую дверь, а 5 за управление водительской. С верху по схеме изображена пассажирская дверь, на которой расположена только одна кнопка управления стеклоподъемником.

Моторедукторы стеклоподъемников отмечены цифрами 3 и 4. Номер 3 отвечает за пассажирскую дверь, а 4 за водительскую. Они реверсного типа, это значит, что в зависимости от изменения полярности могут вращаться по или против часовой стрелки.

Выход B отвечает за работку подсветки, соответственно, он подключается к внешнему освещению автомобиля.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Значок восклицательного знака в кружке

Обозначения панели приборов ВАЗ 2114

На приборной панели ВАЗ 2114 имеются следующие обозначения. Слева в углу расположен датчик температуры охлаждающей жидкости со шкалой и указателем. На шкале есть красная зона. При нахождении указателя в этой зоне двигатель перегревается.

Далее расположен тахометр. Его шкала показывает значения оборотов двигателя от 0 до 80. Есть две зоны – желтая и красная. При попадании указателя в желтую зону свидетельствует о повышенных оборотах коленчатого вала. При этом двигатель работает правильно

При нахождении стрелки в красной зоне нужно обратить внимание на работу самого двигателя. Эта зона свидетельствует об опасности в работе

В верхней части приборной панели посередине расположены две стрелки. Это сигнализаторы. Левая стрелка начинает мигать зеленым светом, когда водитель включает левый поворот. А правая стрелка делает то же самое, когда включен правый поворот. Именно зеленое мигание стрелки извещает о работе сигнализатора в данный момент.

Имеет панель приборов ВАЗ 2114 обозначения и скорости движения автомобиля. Справа на панели расположена шкала с делениями и указатель. Скорость измеряется в км/ч. Диапазон измеряемой величины находится в пределах от 0 км/ч до 200 км/ч.

В правой верхней части имеется указатель количества топлива со шкалой. Вверху шкалы имеется бензоколонка, которая указывает на полный бак. Ниже находится отметка пол бака, а затем красная зона, сигнализирующая о малом количестве топлива в баке. Чуть ниже шкалы имеется сигнализатор, предупреждающий своим миганием и светом о малом количестве топлива в баке.

В нижнем правом углу имеется еще один сигнализатор, который оповещает о включении габаритных огней. Слева от этого сигнализатора расположено еще одно обозначение, предупреждающее своим свечением о поломках тормозной системы. Еще левее находится сигнализатор включения дальнего света, который светится, синим светом.

У ВАЗ 2114 панель приборов, описание которой мы приводим, устройство довольно простое, именно поэтому снятие панели проборов ВАЗ 2114 проходит без каких-либо сложностей. Под шкалой скорости имеется кнопка сброса счетчика и табло с данными о пробеге за сутки и за все время до сброса счетчика.

Подсветка кнопок и ее замена

Для начала замены подсветки потребуется подготовить небольшой набор инструментов, а именно:

• небольшой ножик или отвертка с тонким жалом;
• пинцет;
• небольшие плоскогубцы.

Подготовка к работе

Как поставить прикуриватель на ваз 2114

Кроме этого, понадобятся и сами новые светодиоды, рассчитанные на напряжение 12 вольт.

Для того, чтобы приступить к замене, потребуется для начала вскрыть кнопки. Сделать это нужно при помощи ножика или отвертки, поддев корпус кнопки с боков. Сняв верхнюю часть, можно увидеть скобку черного цвета, расположенную внутри выключателя.

Ее также следует поддеть тонким лезвием, после чего вся конструкция окажется окончательно раскрытой. Дальнейшая замена подсветки кнопок ваз 2114 будет заключаться в демонтаже уже установленной лампочки и монтаже вместо нее новой.

Вскрытие кнопки

Проделать всю эту операцию можно будет двумя способами:

1. Аккуратно извлечь лампу при помощи пинцета.
2. Выдавить лампу, просунув иголочку в отверстие, расположенное между 7 и 6 контактами выключателя.

Извлеченная лампочка подсветки ваз 2114

После того, как лампа вынута, можно приступить к монтажу новой подсветки. То, как поменять цвет кнопок на ваз 2114, зависит лишь от ваших желаний или фантазии — в продаже можно найти огромное количество светодиодов различных типов и цветов, рассчитанных под бортовой вольтаж (12 вольт).

Самое главное, что следует помнить при монтаже — это соблюдение полярности. На кнопках последних выпусков положительный провод подходит к контакту 6 переключателя, а минусовой провод — к контакту 7. Неправильное подключение (при несоблюдении полярности) может привести даже к выходу из строя светодиода.

Подключение лампочек подсветки ваз 2114

Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

После того, как светодиод установлен на свое место, следует произвести пробное включение — если он горит, значит монтаж произведен правильно, и можно переходить к последней части операции.

Новые лампочки подсветки кнопок ваз 2114

Особенности внутренних осветительных приборов

В минимальной комплектации освещение салона Калина представлено одним плафоном, находящимся на потолке в передней части автомобиля. Он дает мягкий желтый свет, но, согласно оценке автолюбителей, его недостаточно.

Передний плафон освещения в салоне Калины, расположенный над зеркалом заднего вида, имеет блок управления. Он состоит из правого плафона индивидуальной подсветки, включающегося клавишей, левого плафона, включающегося клавишей, плафона и трехпозиционного переключателя, определяющего режим освещения салона. При установке переключателя в крайне левое положение плафон светится постоянно до момента его выключения. В среднем положении трехстороннего переключателя плафон обесточен, а при переключении его в крайнее правое положение свет автоматически включается при открытии любой из дверей автомобиля и выключается при закрытии всех дверей при включенном зажигании.

Значки на панели приборов ВАЗ 2114

Картинка становится интерактивной при наведении курсора.

1. Шкала указывает температуру ОЖ. Когда стрелка доходит до красной зоны, это сигнализирует о перегреве двигателя. Следует остановить авто и проверить уровень тосола/антифриза и исправность термостата и электровентилятора.
2. Шкала указывает частоту вращения коленвала. Когда стрелка доходит до красной зоны, это сигнализирует о превышении допустимой частоты оборотов.
3. Значок «стрелочка» сигнализирует о включении левого сигнала поворотов. Загорается, когда переключатель указателя поворотов находится в нижнем положении.
4. Значок «стрелочка» сигнализирует о включении правого сигнала поворотов. Загорается, когда переключатель указателя поворотов находится в верхнем положении.
5. Шкала указывает скорость движения .
6. Шкала указывает уровень топлива в баке .
7. Значок «заправка» сигнализирует о начале расхода резервного топлива. Загорается, когда в баке остается 6-7 литров .
8. Значок «лампочка» сигнализирует о включении габаритов. Загорается при включении наружного света.
9. Значок «красный знак восклицания» сигнализирует о критическом состоянии тормозной системы. Загорается, когда уровень жидкости в бачке гидропривода тормозов падает ниже минимальной отметки.
10. Значок «фара» сигнализирует о включении дальнего света. Загорается при включении дальнего света.
11. Кнопка обнуления пробега и установки часов.
12. Счетчик километража. Верхняя цифра показывает общий пробег, нижняя – суточный.
13. Значок «красный треугольник» сигнализирует о включении аварийки. Загорается при нажатии кнопки аварийной сигнализации.
14. Значок «чек» (CHECK ENGINE ) или изображение двигателя сигнализирует о необходимости проверить двигатель. Загорается на короткое время при включении зажигания и гаснет, если нет неисправности. Если была отсоединена минусовая клемма АКБ, будет гореть, пока не двигатель не будет запущен заново. Если в двигателе обнаружена неисправность значок будет мигать или гореть.
15. Индикатор времени и температуры.
16. Значок «аккумулятор» сигнализирует о заряде АКБ. Загорается при запуске зажигания и сразу же гаснет. Если загорается во время работы движка, значит, порвался или ослаб ремень генератора. неисправен сам генератор или же цепь лампы.
17. Значок «Р в кружочке» сигнализирует о включении ручника. Загорается, когда рычаг стояночного тормоза поднят вверх.
18. Значок «лампа с маслом» сигнализирует о давлении масла двигателя. Загорается когда давление недостаточное .
19. Положение воздушной заслонки (на карбюраторных двигателях).

Ответ понравился? Да 2 Нет

ВАЗ (Lada) 2113/2114/2115 Значки на панели приборов ВАЗ 2115

14.03.2014, 16:29 | 42k 1

Что дальше

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают: 0 — бак пустой;
5. 1/2 — бак заполнен наполовину;
6. бак полный;
7. Изображение бензоколонки вверху — бак заполнен максимально;
8. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Для чего нужны «противотуманки»

Первый опытный образец хэтчбека был собран еще в году. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа. Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить. При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте.

На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки.

Она должна попасть между дверной клипсой и каркасом двери. Кнопка переключателя водительской двери. Монтаж кнопки запуска двигателя ВАЗ 2114. Установка своими руками.

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманками, а также обогревом заднего стекла с завода имеет зелёный цвет. Со временем такое свечение надоедает многим владельцам и возникает желание его заменить, сделать нестандартным. После принятия решения о подобных доработках нужно определиться: делать эту работу самостоятельно либо обращаться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев автовладельцы проводят подобную модернизацию своими руками.

Штатная подсветка кнопок зелёного цвета со временем надоедает

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Схема включения света фар, габаритов и поворотников ВАЗ-2113, 2114 и 2115

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Как включить дальний свет на ВАЗ-2114: фото и видео

Автомобиль: ВАЗ-2114. Спрашивает: Ивашина Светлана. Суть вопроса: Как включить дальний свет фар?

Здравствуйте! Подскажите, пожалуйста, как на ВАЗ-2114 включить дальний свет? Это моя первая машина, поэтому я испытываю небольшие вопросы, а спросить у знакомых как-то стесняюсь!

Дальний свет на ВАЗ-2114

На любом автомобиле, дальний свет фар просто необходим, так как только благодаря ему можно при движении увидеть препятствия, ямы, крутые изменения дорожного полотна, животных внезапно появившихся на дорогах заблаговременно, до соприкосновения с ними. Однако необходимо знать, что дальний свет, может сыграть злую шутку в момент появления метели, сильного дождя или тумана.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Отличия в переключателях дальнего света

На разных автомобилях, то есть представителей отечественного и зарубежного рынка, способы переключения света могут отличаться, поэтому, как у новичка, так и опытного водителя который пересел с иностранного на отечественный автомобиль, могут быть некоторые вопросы по этому поводу.

ВАЗ—2114

Перед тем как включить дальний свет, вы должны убедиться в том, что на вашем автомобиле включены габариты и ближний свет, они расположены по правую руку, на «фартуке» торпеды и обозначены специальными символами.

Кнопки отмечены красным маркером.

Далее, когда основное освещение работает, можно переходить и к дополнительному. Для этого нужно всего лишь нажать на рулевой переключатель с правой стороны «от себя» до характерного щелчка. Так, будет обозначено, что свет включился, а на панели приборов загорится лампа контроля синего цвета.

Кнопка дальнего света фар

Он также выделен красным маркером.

Кратковременное моргание дальним светом происходит за этот же рычаг, только её фиксацией «на себя».

Совет

Для того, чтобы поездка на автомобиле со включенным дальним светом фар не доставляла никакого неудобства попутно следующим автомобилистам, свет необходимо выключать минимум за 150—200 метров до момента пересечения.

carfrance.ru

Переделка кнопки ближнего света

Как уже говорилось, кнопка включения ближнего света и кнопка габаритов ваз 2114 совмещены, и расположены парно. Основным их недостатком, на который указывает большинство автолюбителей, является отсутствие светодиода индикации включения на кнопке ближних фар.

Эта проблема — довольно серьезная, поскольку очень часто становится непонятно — работают фары или нет (особенно в светлое время суток). Решить ее можно, самостоятельно модернизировав кнопку.

Для этого понадобится:

• кнопка, которая подвергнется переделке;
• вторая такая же кнопка — донор;
• паяльник или (лучше) паяльная станция.

Для начала нам потребуется вынуть основную кнопку из панели автомашины (о том, как это сделать, уже рассказывалось выше).

После того, как она извлечена и отсоединена от проводов, выполняем следующие операции:

• вынимаем клавиши, поддев их плоской отверткой;
• разбираем корпус кнопок, нажав на защелки отверткой (сами кнопки в этот момент обязательно должны находиться в положении «включено»);
• видим, что у кнопки габаритов — два диода (подсветки и индикации), а у кнопки ближних фар — только кнопка подсветки;
• снимаем пару ножек и пару контактов с кнопки-донора;
• переставляем их в свободные места на рабочей кнопке;

• вынимаем плату из кнопки-донора с двумя диодами и вставляем ее в рабочую кнопку вместо плату с одним диодом;
• припаиваем плату к ножкам, которые были добавлены;
• проделываем отверстие в крышечке кнопки (это можно сделать острым ножом или просто пробить плоской отверткой).

Место соединения вновь установленных лапок и новой платы следует обязательно хорошо пропаять. В противном случае кнопка может быстро выйти из строя или работать некорректно.

После того, как все эти операции проделаны, останется только собрать все в обратном порядке и установить модернизированную кнопку на ее место (при монтаже важно, чтобы все мини-защелки на корпусе встали на свое место). Подсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета

Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным

Подсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета. Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным.

После того как решение принято, возникает вопрос: как это сделать, самостоятельно или обратиться за помощью на СТО. Замена подсветки на приборной доске – процесс несложный, поэтому большинство автолюбителей предпочитают делать пересвет кнопок, не прибегая к посторонней помощи.

Приборная панель ваз 2114 — Тюнинг

Вопрос тюнинга бюджетных моделей автомобилей ни в коем случае нельзя рассматривать, как тюнинг с большой буквы. Во-первых, вызывает очень большие сомнения, что Никифор Молотков из Вологды имеет большие знания и опыт, для того сделать тот же ВАЗ лучше, удобнее, и быстрее. А во-вторых, если не нравится дизайн автомобиля, зачем тогда покупать? Но это вопрос скорее философский, и шестерки, тройки, восьмерки у нас улучшали, улучшают и будут улучшать.

Салон ВАЗ 2114

Вы видели когда-то тюнингованный Mercedes S-класса? Чтобы лампочки по всем дверям, восемь выхлопных труб, спойлер, капроновые обвесы под карбон и турецкие литые диски? А знаете почему? Потому что в Германии уважают мнение конструкторов и дизайнеров и понимают, что над тюнингованным Mercedes S-klasse AMG трудился не один инженер, а сотни людей.

Но нашему человеку неведомы никакие преграды, и все тонкости дизайна и уникального внешнего вида мы решаем почти моментально. Примеров этому масса. Но что хорошо в переработке салона ВАЗ 2114, что испортить там практически ничего нельзя.

Есть много способов изменить интерьер 2114, и главным претендентом на изменение дизайна и функциональности стала приборная панель ВАЗ 2114 Тюнинг ее может заключаться как в косметических изменениях, так и в более глубоких доработках, о целесообразности которых мы постараемся не говорить.

Но они есть, владельцы активно изменяют приборку, способствуя развитию новой отрасли промышленности — производству тюнинг-китов для ВАЗовских моделей. Эта отрасль настолько широко распространена, что заслуживает отдельного рассказа, но сегодня нас интересуют предложения по замене приборки.

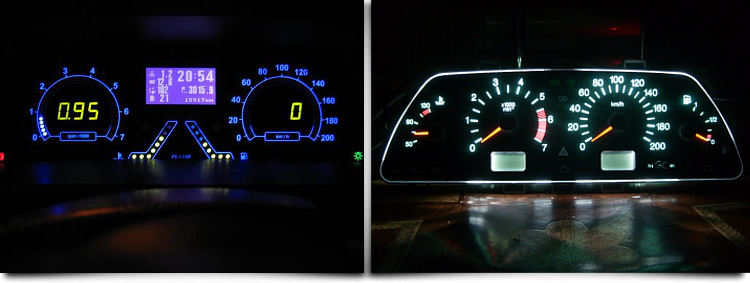

Тюнинг-киты для приборной панели ВАЗ 2114

Далеко ходить мы не станем, и ничего придумывать не будем. Все, что можно вытворить с приборной панелью, эти парни уже сделали. Как правило, тюнинг-киты не углубляются в дебри приборостроения и измерительной техники, а пользуются теми решениями, которые лежат на поверхности:

• замена шкал приборов на идентичные по размеру, чаще продаются белые, как в Aston Martin;
• установка светящихся стрелок, как в ГАЗ 21;
• замена штатной подсветки на едкие синие, красные или оранжевые светодиодные системы;
• установка дополнительных приборов, которые чаще всего носят декоративный характер, просто потому, что в автомобиле нет столько датчиков, сколько шкал хотели бы видеть владельцы.

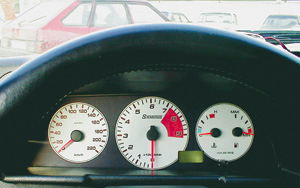

Примеры стандартных решений для приборки ВАЗ 2114

Не самое простое, но эффектное решение для приборной панели. В стандартные размеры приборного щитка, кроме основных приборов, добавлен указатель давления масла. Причем производитель унифицировал по размерам щиток с некоторыми другими подобными моделями. Возможно установка такой приборки и на ВАЗ 2110 с одной шкалой. Цветные шкалы выглядят куда интереснее стоковых, но не всегда их цвет способствует читабельности. Органично вписаны хромированные или пластиковые, под хром, окантовки. Все контрольные лампы скрыты под матовым пластиком, что несомненно должно придавать приборке загадочность и непредсказуемость. В принципе, приемлемый и спокойный вариант, если вам надоела скучная и унылая штатная панель.

Немного спорное решение, которое производитель назвал АРС2, и позиционирует ее, как самую агрессивную, вероятно по аналогии с нарисованными приборками из Need For Speed. Центральное место занимает тахометр, который должен показывать всю мощь полуторалитрового мотора. Именно на тахометре поставлен акцент, как на щитках автомобилей для трековых и многодневных гонок. Несмотря на некоторую комичность ситуации, белые шкалы выглядят убедительно, и читабельность у щитка превосходная. Если не считать спидометр, который все-таки не стоило размечать до 220 км/ч. Немного нелепо выглядит в этом спортивном компоте прямоугольный жидкокристаллический монохромный штатный дисплей, разрывающий пространство тахометра и напоминающий дисплей электронных часов с музыкой 80-х годов.

Другие варианты тюнинга панели приборов

Мы сделали шикарную подборку приборных панелей, не сортируя их по качеству принципиально, потому что судить в конечном итоге, конечно, вам.

Все эти приборные щитки, безусловно, имеют право на жизнь только в том случае, если они приносят радость владельцу. А их художественная и практическая ценность всегда остается на совести производителей. Не засматривайтесь на приборный щиток, и удачи в дороге!

Для чего нужны «противотуманки»

Первый опытный образец хэтчбека был собран еще в году. А в сочетании с качественными материалами изготовления обеспечило надежную работу.
Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.
Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить. При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений.
Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте.
На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки.
Она должна попасть между дверной клипсой и каркасом двери.
Кнопка переключателя водительской двери.
Монтаж кнопки запуска двигателя ВАЗ 2114. Установка своими руками.

Recommendations

Comments 26

Не проще открыть гугл и написать этот вопрос туда. В разы быстрее сделаешь

мурзилка в помощь в инете полно схем проводки береш от 113-115 схему там есть распиновка че куда и откуда

По другому ни как не может быть.

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток

тестр тоже пойдет

тоже вариант, но у меня его попросту нет)))

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток
