Соединение аккумуляторов последовательно и параллельно

Последовательное соединение сопротивлений

При последовательном соединении конец одного сопротивления соединяется с другим. Типовой пример такого соединения – новогодняя гирлянда.

Насколько известно из школьного курса физики по замкнутому контуру протекает только один ток. Таким образом, что мы имеем:

Лампочка 200 ватт – R1 (242 Ом)

Лампочка 100 ватт – R2 (484 Ом)

Лампочка 50 ватт – R3 (968 Ом)

Снова вернёмся к аллегории и представим концертный зал, но только в этот раз из него будет вести длинный коридор с тремя дверями. Теперь у тока (людей) только один путь последовательно пройти от одной двери к другой.  Для решения этой задачи нам придется отталкиваться от напряжения. Исходя из того, что сумма на источнике питания равна сумме падений напряжений на сопротивлениях получим следующую формулу:

Отсюда следует:

Делим обе части уравнения на общую величину приходим к выводу, что при последовательном соединении для получения эквивалентного сопротивления цепи надо суммировать все сопротивления этой цепи:

Проверяем. R=242+484+968=1694 Ом

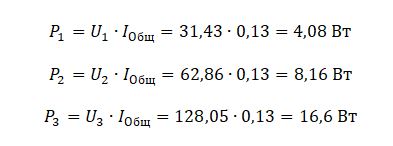

Как видим, баланс мощности почти сошёлся

А теперь внимание на одну особенность, которая ещё раз раскроет понятие «сопротивление». Обратите внимание, что наибольшая мощность у нас будет на самой слабой лампочке:

Казалось бы, должно быть все наоборот, более мощная лампочка должна светить ярче. Возвращаемся к нашей аллегории. Как вы думаете, где будет давка сильнее возле широкой двери или возле узкой? Где будет горячее? Конечно же, возле узкой двери возникнет давка, а там где давка, там будет горячо, потому что люди будут стараться проложить себе путь побыстрее. В токе роль людей выполняют электроны. Вот такой вот парадокс возникает при включении в последовательную цепь резисторов разного номинала и именно поэтому в гирляндах стараются применять одинаковые лампочки. Теперь, зная принципы последовательного соединения сопротивлений, вы можете рассчитать любую гирлянду. Например, у вас имеются автомобильные лампы на 12 вольт. Зная, что общее напряжение равно сумме падений напряжений нам достаточно 220 вольт разделить на 12 вольт и получим 18,3 лампы. То есть, если взять 18 или 19 одинаковых 12 вольтовых ламп и соединить последовательно, то их можно включить в 220 вольт и они не перегорят.

Подведём итоги

При параллельном соединении сопротивлений эквивалентное сопротивление уменьшается (концертный зал опустошается в три раза быстрее, грубо говоря, люди разбегаются по трем коридорам), а при последовательном соединении сопротивление увеличивается (как бы люди не хотели быстрее покинуть зал, делать им это придется только по одному коридору и чем коридор уже, тем больше сопротивление он создает).

Зачем соединять аккумуляторы

Аккумулятор, как и конденсатор, может накапливать энергию. В отличие от простой гальванической батареи, где химические реакции, при которых происходит выработка электроэнергии, необратимы, аккумулятор можно зарядить. При этом ионы разводятся друг от друга, и внутренняя химия аккумулятора взводится, как пружина. Впоследствии эти ионы, благодаря «заряженному» химическому процессу, будут отдавать свои лишние электроны в электрическую цепь, сами стремясь обратно к нейтральности кислого электролита.

Все хорошо, только у аккумулятора количество энергии, которое он способен выработать после полной зарядки, зависит от его общей массы. А масса зависит от исполнения — есть стандарты, и по этим стандартам и делаются аккумуляторы. Хорошо, когда потребление электроэнергии точно так же стандартизовано. Например, когда имеется автомобиль, который берет определенное количество электричества для пуска двигателя. Ну, и для других своих нужд — подпитки автоматики на стоянке, питания замков с противоугонными устройствами и т.д. Стандарты аккумуляторов и рассчитаны на электропитание автомобилей различных типов.

А в других областях, где требуется стабильное постоянно напряжение, запрос по параметрам питания гораздо шире и разнообразнее. Поэтому, имея однотипные и строго одинаковые аккумуляторы, можно думать и об использовании их в разных сочетаниях, и более эффективных способах зарядки, чем банально заряжать их все по очереди.

Можно ли соединять последовательно свинцовые аккумуляторы разной емкости?

И звестно, что внутреннее сопротивление аккумуляторов, изготовленных по одной технологии, примерно обратно пропорционально емкости аккумулятора. Поэтому, при протекании тока через последовательную аккумуляторную батарею, на свинцовых аккумуляторах разной емкости будут разные напряжения. Опасно ли это для отдельных аккумуляторов и для аккумуляторной батареи в целом? Рассмотрим по-отдельности режимы разряда и зарядки свинцовых аккумуляторов.

П редположим, мы заряжаем последовательную аккумуляторную батарею, состоящую из семи 12-вольтовых свинцовых аккумуляторов емкостью по 10 А*час и одного 12-вольтового свинцового аккумулятора емкостью 8 А*час. В начале все аккумуляторы разряжены. Зарядное устройство реализует алгоритм зарядки I-U с начальным током 1 А и конечным напряжением 110 В (13.8 В в среднем на аккумулятор).

П о данным производителя, при зарядке аккумуляторов постоянным током, напряжение на аккумуляторе изменяется в соответствии с графиком справа. В начале процесса зарядки, зарядное устройство поддерживает ток 1 А, а суммарное напряжение на аккумуляторной батарее сложится из напряжений на отдельных аккумуляторах, напряжение для каждого аккумулятора можно определить по его зарядной характеристике (графику зависимости напряжения аккумулятора от времени, который приводится производителем в его технических характеристиках). В начале зарядки на свинцовом аккумуляторе в 8 А*час будет около 12.3 В, а на всех аккумуляторах емкостью 10 А*час – примерно по 12 В на каждом. Начало зарядки абсолютно безопасно для всех 8 аккумуляторов.

Е ще через 3-4 часа, напряжение на аккумуляторной батарее достигнет предела – 110 В. Это напряжение разделится следующим образом: на аккумуляторах емкостью 10 А*час будет чуть больше 13.5 В, а на аккумуляторе емкостью 8 А*час – больше 15 В. Система рекомбинации газов, выделяющихся в этом аккумуляторе, перестанет справляться c нагрузкой, предохранительные клапаны аккумулятора откроются, аккумулятор начнет терять воду, а с ней и емкость. В то же время, все аккумуляторы емкостью 10 А*час будут недозаряжены. Следовательно, при зарядке свинцовых аккумуляторов соединенные последовательно аккумуляторы разной емкости будут все больше и больше расходиться по своим параметрам – ″разбегаться″.

Р ассмотрим теперь разряд все той же аккумуляторной батареи из 8 свинцовых аккумуляторов током 1 А. Пусть система построена так, что при уменьшении напряжения до 84 В срабатывает защита от глубокого разряда, и разряд прекращается. Начальное состояние всех свинцовых аккумуляторов – ″полностью заряжены″. Через 7-8 часов после начала разряда, аккумулятор емкостью 8 А*час полностью разрядится. Напряжение на нем составит 10.5 В. Напряжение на остальных аккумуляторах батареи будет в это время чуть больше 11 В на каждом. Значит суммарное напряжение на аккумуляторной батарее еще далеко от конечного напряжения разряда 84 В и составляет примерно 10.5 * 7 + 11.1 = 88,2 В. Поэтому вся аккумуляторная батарея продолжит разряжаться, в том числе и многострадальный аккумулятор емкостью 8 А*час. Напряжение на нем будет очень быстро падать, в то время, как остальные свинцовые аккумуляторы практически не будут разряжаться. Когда напряжение на нем достигнет примерно 7 В, система отключит нагрузку, но будет уже поздно – аккумулятор будет в состоянии глубокого разряда и потеряет часть емкости.

Т еперь становится понятно, что последовательно можно соединять только свинцовые аккумуляторы одинаковой емкости, иначе аккумуляторная батарея будет быстро выходить из строя. Рекомендуется использовать для последовательного соединения свинцовые аккумуляторы одного типа, одного завода и из одной партии. Если в аккумуляторную батарею предполагается объединить более двух свинцовых аккумуляторов последовательно, очень желателен еще и предварительный подбор аккумуляторов по емкости и напряжению с помощью тестеров аккумуляторов

Что дает параллельное соединение аккумуляторов на практике?

Итак, для начала обрисуем общую схему. Соединение аккумуляторов параллельно предусматривает такой подход, чтобы все положительные клеммы подсоединялись к определённой точке на электрической схеме, которая именуется плюсом. Подобное необходимо сделать и с отрицательными выводами. Только они подсоединяются к минусу. Зачем нам нужно такое делать? В конечном результате мы имеем напряжение, которое есть у одного аккумулятора (рассматривается ситуация, что у нас одинаковые батареи). Но вот емкость получившейся конструкции будет равна сумме этого параметра всех источников питания, которые есть в схеме. Электрическая энергия равна единичному значению, помноженному на количество устройств. Это, впрочем, не зависит от того, какое соединение используется – параллельное или последовательное.

Теория

   Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого  последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

   Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы – параллельно или последовательно.

   Литий-ионные батареи просто подключить к БП нельзя – нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием “лишнего” электричества.

   Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd – это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры – так что лишняя энергия сразу превращается в тепло.

   У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

   Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться.

   Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое “балансиром”. Простейший тип балансира – это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

Параллельное соединение аккумуляторов

При параллельном соединение источников питания все плюсы нужно присоединить в один, создавая плюсовой полюс батареи, все минусы — в другой, создавая минус батареи.

Часть аккумулятора

Параллельное соединение

При таком соединении напряжение, как мы видим, должно быть одно на всех элементах. Только вот какое? Если у аккумуляторных батарей перед подключением окажется разное напряжение, то сразу после подключения мгновенно начнет происходить процесс «выравнивания». Те элементы, у которых напряжение ниже, начнут очень интенсивно подзаряжаться, черпая энергию из тех, у которых напряжение больше. И хорошо, если разница в напряжениях объясняется разной степенью разрядки одинаковых элементов. Но если они разные, с разными номиналами напряжений, то начнется перезаряд, со всеми вытекающими прелестями: разогрев заряжаемого элемента, кипение электролита, выпадение металла электродов, и так далее. Следовательно, раньше того, как соединить между собой элементы в параллельную АКБ, необходимо измерить вольтметром напряжение на каждом из них, чтобы убедиться в безопасности предстоящей операции.

Как мы видим, вполне жизнеспособны оба способа — и параллельное, и последовательное соединение аккумуляторов. В обыденной жизни нам достаточно тех элементов, которые включаются в наши гаджеты или фотоаппараты: один аккумулятор, или два, или четыре. Подключаются они так, как это определено конструкцией, и мы даже не задумываемся, это параллельное или последовательное соединение.

Но вот когда в технической практике нужно обеспечить сразу большое напряжение, да еще в течение долгого периода, там в помещениях выстраивают огромные поля из аккумуляторов.

Например, для аварийного питания радиорелейной станции связи напряжением в 220 вольт в течение периода, когда должна быть устранена всякая авария в цепи питания, нужно 3 часа… Немало аккумуляторов.

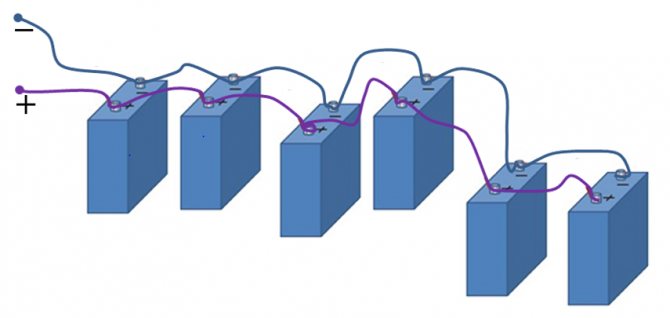

Последовательно соединенные аккумуляторы

У последовательно соединенных аккумуляторов напряжение увеличивается, а емкость остается прежней.

Два последовательно соединенных 12-вольтовых аккумулятора заряжают 24-вольтовым зарядным устройством

При последовательном соединенные аккумуляторы должны быть одного типа и возраста. Емкость и производитель так же должны быть одинаковыми. Если один из аккумуляторов до этого использовался, то скорее всего его емкость уже меньше номинальной и во время зарядки он зарядится первым. Но зарядное устройство может не «заметить» этого и попытается полностью зарядить оставшиеся. Температура и давление в корпусе старого аккумулятора возрастут. Начнет выделяться газ, а активный материал пластин станет разрушаться.

Под нагрузкой износ старого аккумулятора усилится. После того как слабые ячейки израсходуют заряд, хорошие еще продолжать давать ток. Напряжение на разряженных ячейках упадет до нуля, а затем их полярность поменяется на противоположную (чаще всего это происходит в больших батареях). Последует неконтролируемы рост давления и температуры и наступит катастрофа.

Заменять батарею последовательно соединенных аккумуляторов рекомендуется целиком. Если меняете только один, состояние заряда всех аккумуляторов должно остаться одинаковым. Небольшую разницу устранит зарядное устройство на этапе абсорбции. При больших отличиях сильнее заряженный аккумулятор будет перезаряжаться, а в не дозаряженном начнется сульфатация.

Два последовательно соединенных 12-вольтовых аккумулятора заряжают 24-вольтовым зарядным устройством. Три – 36-вольтовым.

Для чего соединять несколько аккумуляторов

Основные причины, по которым аккумуляторы объединяют в сборки, можно свести к следующим:

1. Уменьшить омические потери (или потери тепла при передаче электроэнергии) путем увеличения сопротивления системы. Сила тока и сопротивление обратно пропорциональны друг другу, а чем слабее ток, тем меньше потери.
2. Собрать батарею, подходящую для питания приборов с более высокими диапазонами напряжений.
3. Увеличить емкость аккумулятора.
4. Увеличить и мощность, и напряжение.

Одним словом, создают АКБ, которая подходит под конкретные нужды. Проще и удобнее комбинировать имеющиеся под рукой аккумуляторы, чем покупать десятки различных батарей. А в некоторых случаях это банально дешевле.

Для чего нужна вторая батарея?

Можно выделить несколько отдельных категорий автомобилей, требующих установки второго акумулятора.

Первая группа – внедорожники, оборудованные электролебедкой. Для работы этого приспособления требуется значительный расход энергии.

Если в транспорте всего одна батарея, то после эксплуатации в режиме остановки показатели напряжения на аккумуляторе значительно снизятся.

Другая категория — «нафаршированные» всевозможными дополнительными приборами авто, например: кофеваркой, микроволновой печью, проигрывателем DVD, ноутбуком, обогревателем, холодильником и т.п. Даже при запущенном двигателе суммарная мощность всех потребителей может превышать 2 кВт, что не покрывается среднестатистической батареей.

Третий тип — те авто, в которых установлены мощные мультимедийные и акустические системы. Нередко именно в состоянии покоя автомобиля используется это оборудование, что губительно для заряда АКБ. Для стандартного свинцово-кислотного аккумулятора, емкость которого составляет примерно 65 — 70 Ач, выдаваемая мощность примерно 4 — 4,3 кВт. Чтобы обеспечить энергией штатное электрооснащение транспортного средства требуется порядка 2 кВт, что оставляет для дополнительных приборов всего 2-2,3 кВт.

Специальное питание для автозвука

После установки дорогой высококачественной аудиосистемы на автомобиль многие водители замечают неполноценное воспроизведение некоторых звуков.

В общем плане звучание получается расстроенным, смазанным, замыленным или с другими дефектами. Все это связано с питанием, которое на выходы акустики подается ненадлежащим образом.

Существует две наиболее распространенные причины неполадок звуковых автомобильных систем:

Просадка напряжения

В этом случае проблема вызывается наличием высокого внутреннего сопротивления проводки и штатного АКБ. Большое сопротивление имеют соединительные кабеля ненадлежащего качества или большой длины, источники питания, держатели предохранителей и распределители питания. Хорошая работа любых приборов для усиления сигнала в автомобиле наблюдается только при наличии стабильного напряжения батареи в диапазоне от 12,8 В до 14 В.

Любая «пиковая» нагрузка, возникающая в сети в результате ее перегрузки, например при воспроизведении мощного широкополосного сигнала барабанных установок или басов, вызывает проседание емкостных показателей из-за снижения в системе питания токопроводимости. Обнаружить проблемное место невозможно, поскольку подручные вольтметры не способны обнаружить точку образования причины искажений.

В большинстве случаев, для исправления всех проблем, потребуется больший поток электричества, который может обеспечиваться только дополнительной батареей.

Использование общего аккумулятора для двигателя, бортовой электроники и акустики

При использовании для питания акустики и остального электрооборудования всего одного аккумулятора дополнительные приборы быстро снимают заряд в результате работы, особенно во время стоянки машины. В случае «хронического» недозаряда, когда АКБ садится не полностью, а возможность возобновить емкостные показатели не представляется возможной на протяжении долгого периода, батарея портится. Пластины постепенно высыхают, в результате чего требуется серьезное возобновление аппарата или приобретение нового.

Добавление к штатному электрооборудованию сабвуфера, мощной акустики и усилителя звука приводит к резкому возрастанию нагрузки на АКБ, что способствует быстрому старению батареи, инициируя «хроническую» недозарядку. Достаточно заглушить автомобиль и измерить после проигрывания музыки емкость на клеммах аккумулятора.

Если показатель вольтметра зафиксирует 12,5 В, то значит заряд упал до 75%, при 12,2 В батарея разряжена наполовину, четверть заряда будет на отметке 11,9 В, а полностью разряженный прибор повернет стрелку измерителя не более, чем на 11,6 В.

Параллельное соединение

Последовательное соединение конденсаторов

Если автомобилю требуется больше пусковой мощности, чем может обеспечить батарея, соединяются несколько аккумуляторов параллельно.

Схема параллельного соединения аккумуляторов

По практическим соображениям (в основном, вес и размер корпуса) АКБ имеют ограниченную емкость. 12-вольтовые аккумуляторы производятся емкостью до нескольких сотен Ач. Хорошая батарея на 200 Ач весит 60-70 кг. Из-за этого главным образом используются аккумуляторы до 250 Ач. Однако очень часто потребности превышают данную емкость. В таких случаях можно применить параллельное соединение аккумуляторов. Благодаря этому решению, блоки с батарейками не имеют ограничения по пропускной способности, и в то же время их сборка, разборка, перемещение возможны без грузоподъемного оборудования.

Например, чтобы получить емкость 400 Ач и 12 В, надо соединить следующие аккумуляторы:

• две батареи 200 Ач (2 х 200 Ач = 400 Ач);
• пять батарей 80 Ач (5 х 80 Ач = 400 Ач);
• две батареи 100 Ач и одна 200 Ач (2 х 100 Ач + 200 Ач = 400 Ач).

Аналогично любые другие комбинации.

Емкость созданного таким образом набора равна сумме емкостей отдельных аккумуляторов. При этом надо соединить одноименные полюса батарей.

Подключение аккумулятора

Как подключить аккумулятор к нагрузке, зависит от числа элементов и нагрузочного тока:

1. При небольшом количестве аккумуляторов и нагрузке или зарядке с малым током различия в отдаче энергии отдельных элементов будут незначительны. Можно подключать нагрузку и зарядку к первой батарее;
2. Способ подсоединения, когда «минус» к нагрузке и зарядке подсоединяется от первой батареи, а «плюс» – от последней, рекомендуется для балансировки аккумуляторов под нагрузкой во время зарядки с высоким током или, когда в параллель подключается много элементов. Это позволяет оптимизировать распределение напряжения.

Предпочтительное подключение параллельно соединенных элементов

Принципы параллельного подключения

Наилучшие результаты можно получить, объединив аккумуляторы с одинаковыми параметрами:

• емкость;
• степень износа;
• внутреннее сопротивление.

Хотя требования к аналогичности параметров в данном случае намного ниже, чем, когда используется последовательное соединение аккумуляторов. Основным условием является идентичное номинальное напряжение. Но можно комбинировать:

• батареи различной емкости;
• аккумуляторы разных производителей;
• даже значительно отличающиеся по степени износа.

Важно! В случае параллельного подключения нельзя использовать поврежденные батареи с низким внутренним сопротивлением. Применение поврежденных или сильно изношенных аккумуляторов экономически необоснованно – они потребляют энергию оставшихся элементов, что снижает доступную мощность всего комплекта

Проверка подключения

Перед сборкой нескольких аккумуляторов следует проверить каждую батарею отдельно. Это позволит избежать потерь и даже выхода из строя элементов.

1. Использование батареи с очень низкой емкостью не опасно, но не имеет смысла, так как не способно увеличивать мощность, однако возрастет риск будущих проблем;
2. Если оставить комбинацию параллельных батарей подключенной, при одной из них с низким током короткого замыкания и потребляющей много энергии, то сохранение этого состояния в течение длительного времени приведет к разрядке других батарей и ограничению эффективности;
3. Аккумулятор с небольшим током короткого замыкания, но имеющий значительную емкость может быть полезен, только если энергия потребляется в течение короткого времени после окончания зарядки. Такой комплект требует постоянного контроля, поскольку сопротивление нагрузки может упасть до опасного уровня;
4. Проверенные батареи следует заряжать так, чтобы их напряжение было одинаковым. Параллельное соединение заряженных и разряженных аккумуляторов приводит к внезапному сильному току. Заряженный элемент будет быстро разряжаться, а разряженный еще быстрее. Масштаб этого явления зависит от разности напряжений и мощностей.

Например, для аккумулятора 200 Ач не будет опасным подключение второго на 7 Ач, независимо от уровня разряда. В то же время с разностью напряжения во время подключения небольшая батарея будет испытывать значительную потерю мощности, что может довести вплоть до повреждения ее корпуса.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится

Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем
