Что делать с нерабочим лямбда-зондом

Как сделать обманку лямбда-зонда своими руками

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

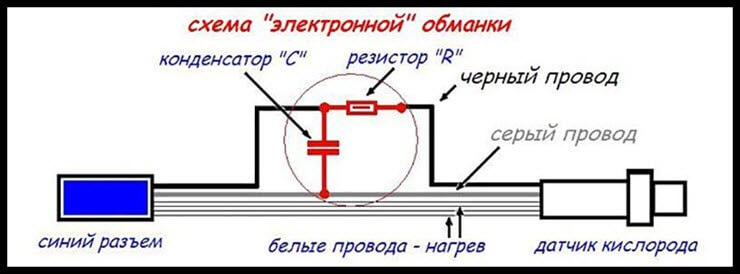

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Конструктивные особенности датчика кислорода

Внешний облик у этого устройства обычной – длиннющий электрод-корпус, от которого отходят провода. На корпусе напыление платины (конкретно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Железный контакт, который соединяет провода для подключения с активным электронным элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется маленькое отверстие, через которое поступает вовнутрь корпуса воздух.
3. Циркониевый электрод укрытого типа, который находится снутри глиняного наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300. 1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

VKFacebookTwitterGoogle+OdnoklassnikiMail.RuWhatsAppViberTelegramОтправить

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Электронные обманки катализатора

Эмулятор электронного типа своими силами изготовить сложнее, однако вполне реально. В данный момент мы не рассматриваем самодельные катализаторы, что изготавливают автолюбители по многочисленным схемам, доступным в сети. Они применяют один конденсатор или же резистор, что предельно упрощает систему работы обманки.

На прилавках автомагазинов продаются более технологичные модели, однако их нужно позиционировать как эмулятор с микропроцессором. Основное отличие их в свойстве заставлять правильно работать блок управления, а не обманывать его. Микропроцессоры, которые ставят в подобные обманки, способны оценивать уровень загрязненности выхлопа и анализировать полученные данные.

Обман с помощью электроники

Существует 3 варианта обмана электронного блока:

• перепрошивка;
• установка эмулятора;
• использование простой схемы, спаянной своими руками.

Перепрошивка — это кардинальный способ раз и навсегда решить проблему неработающего или отсутствующего катализатора. Суть в том, чтобы программными методами исключить второй датчик О2, стоящий за нейтрализатором, из «поля зрения» контроллера. Тогда последний станет ориентироваться только на показания первого зонда и не задействует аварийный режим.

Недостаток способа заключается в отсутствии корректных заводских прошивок, а применение других может оказаться небезопасным для работы силового агрегата. Чтобы удачно реализовать такую обманку, придется обращаться к хорошим специалистам, что по деньгам сопоставимо с покупкой нового катализатора.

Второй вариант — приобрести и поставить так называемый электронный эмулятор, собранный на базе микропроцессора и рассчитанный на определенные марки автомобилей. Он имитирует нормальную деятельность лямбда зонда и успешно взаимодействует с электронным «мозгом» машины. Сложностей при установке никаких, нужно лишь подсоединить прибор к разъему датчика.

Некоторые мастера — умельцы ставят самодельные обманки, присоединяя их к проводам, ведущим к разъему. Для сборки необходимы такие детали и инструменты:

• постоянный резистор на 1 МОм;
• конденсатор на 1 мкФ неполярного типа, рассчитанный на напряжение до 30 В;
• паяльник, нож, кусачки;
• припой, канифоль.

Предлагаемая схема тоже применяется для обмана второго датчика при неисправном нейтрализаторе выхлопных газов. Выяснив его местонахождение, следует предпринять такие действия:

1. Удалить часть защитного кожуха с проводов перед самым разъемом.
2. В разрыв черного провода впаять резистор.
3. Конденсатор припаять одним концом к серому проводу, а вторым – к черному, но после резистора.
4. Запустить двигатель и проверить, горит ли табло «Check Engine» на всех режимах работы, в том числе и на ходу.

Поскольку электронные системы современных автомобилей достаточно сложны и продолжают совершенствоваться с каждым годом, то использование подобных обманок видится проблематичным. На последних моделях машин они могут и не сработать, а то и нанести немалый материальный ущерб, если двигатель выйдет из строя раньше времени. Чтобы этого избежать, лучше ставить только штатные детали взамен неисправных и не отсекать от контроллера «органы чувств», коими являются датчики.

Обманка лямбда зонда купить в Москве

Кислородный датчик, или как его еще называют – лямбда зонд, является важным элементом выхлопной системы автомобиля, изготовленного в соответствии со стандартами EURO-4 и выше. Это небольшой датчик (как правило, устанавливается 2 и больше лямбда зондов), который анализирует отработанные газы, проходящие по выхлопной системе, и определяет содержание в них O2. Использование лямбда зонда позволяет контролировать и снижать выбросы токсичных веществ в атмосферу.

Если неисправен катализатор, на электронный блок управления не поступает информация о нормальном содержании О2 в выхлопных газах, бортовой компьютер переводит работу двигателя в аварийный режим. На панели автомобиля загорается индикатор Check Engine. Это первый признак поломки катализатора.

Неисправность катализатора грозит не только индикацией Check Engine, но и другими негативными последствиями:

• ухудшается динамика разгона;
• увеличивается расход топлива;
• падает мощность двигателя;
• двигатель работает нестабильно, глохнет на холостых оборотах.

Чтобы силовой агрегат не переходил в аварийный режим, а индикатор не сигнализировал о поломке, необходимо перехитрить ЭБУ. Для этого используют специальную обманку (эмулятор лямбда зонда).

Электронная обманка – это компактное, высокотехнологичное устройство, которое меняет параметры выходного сигнала кислородного датчика. Она размещается между датчиком и электронным блоком управления и обеспечивает корректную работу системы управления двигателем.

При этом важно понимать, что эмулятор не просто устраняет ошибки самодиагностики. Это сложное устройство на базе микропроцессора, которое обрабатывает информацию, полученную с лямбда зонда, анализирует ситуацию и отправляет на ЭБУ данные о полностью рабочем катализаторе

Такие устройства стоят дороже, чем простые механические обманки, но они намного эффективнее и долговечнее. Механическая обманка со временем перестает работать корректно. Электронный эмулятор позволит раз и надолго убрать ошибки ЭБУ, связанные с поломкой катализатора.

Установка обманки вместо катализатора

Установка эмулятора лямбда зонда позволяет решить проблему неисправного катализатора. Но чтобы не навредить двигателю, необходимо использовать качественную, надежную обманку и правильно ее установить. Доверять в этом вопросе «гаражным мастерам не рекомендуется», так как непрофессиональное вмешательство может привести к негативным последствиям.

Наша компания является разработчиком уникального электронного эмулятора.  Мы поставляем эмуляторы собственного производства, которые корректно и эффективно работают на всех современных марках авто. Обращаясь к надежной, проверенной компании, вы не только раз и навсегда забудете о проблемах, связанных с поломкой катализатора, но и можете быть уверены в надежной и долгой работе обманки.

Мы отправляем нашу продукцию в любой регион России и страны СНГ. Наши эмуляторы поставляются в полном комплекте, вам нужно только подключить провода. Чтобы получить дополнительную информацию, заполните форму на сайте или перезвоните нам.

Преимущества работы с нами и нашим устройством:

бесплатная техническая поддержка напрямую от разработчика (в любой момент в рабочее время вы можете позвонить по телефону 8 (915) 366-15-87 и получить консультацию, оказывает её специализированная техническая поддержка — никаких менеджеров и прочих некомпетентных прослоек)
простая установка (приходит полный комплект — остается только подключить провода)
существенная скидка для корпоративных клиентов (в зависимости от объемов)
отсутствие возвратов (за 5 лет — 0 возвратов)
заводское изготовление, (за 5 лет — ни одного отказа ни одного устройства)
отправляем в регионы и страны бывшего СССР компаниями Pony Express, EMS, Почта России; также возможен самовывоз
возможен безналичный расчет

Разновидности обманок, сделанных своими руками

Обманка, она же эмулятор — это устройство, которое не определяет содержание кислорода в газах. Оно служит только для того, чтобы обмануть электронный блок управления автомобилем.

Измененная прошивка контроллера

Перепрошить можно самостоятельно, скачав софт и руководство, как это делать. А лучше отдать специалисту. В электронном режиме через определенную программу отключается кислородный датчик. По факту должно получиться так, что ЭБУ будет получать от катализатора только самое правильное значение и ошибки на панели приборов не будет.

Без лямбда зонда двигатель работает в стандартном режиме.

Механический муляж

Такой способ намного проще. Не требуется перепрошивать программу устройства. Суть проста. Надо просто вставить подходящую втулку между зондом и местом крепления датчика (поверхность патрубка коллектора).

Для самостоятельного изготовления обманки, потребуется токарный станок и умении точить. Поэтому лучше отдать какому-нибудь знакомому, работающем на заводе. Обычно так это и делается.

Продаются готовые варианты. Цена готовой обманки в магазине до 1000 рублей на 2019 год. Находим расположение датчика кислорода, выкручиваем его, заворачиваем новый и все.

Электронная обманка

Есть еще один вариант обмануть ЭБУ — электронный вариант, муляж лямбда зонда. Он всегда передает хорошее значение содержание кислорода в выхлопных газах.

Потребуется следующие материалы и инструменты:

1. Резистор с сопротивлением 1Ом.
2. Паяльник, олово, канифоль.
3. Неполярный конденсатор с емкостью 1мкФ (микро Фарад).

Обычно, обманка второго лямбда зонда электронного типа имеет 2 черных провода, белый и синий.

Как установить обманку кислородного датчика:

1. Первым делом отключаем «массу» от АКБ.
2. Разорвать синий провод и установить резистор. Черные провода не потребуются.
3. К белому и синему проводам соединяем конденсатор.
4. Установить можно в любом месте. Можно между сидениями, можно под капотом, можно в место для разъема.

Как нам может помочь обманка?

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Обманка датчика катализатора делает практически те же действия, но за ощутимо меньшую стоимость. Этот прибор позволяет двигателю не обращать внимания на неполадки и работать в обычном стандартном состоянии, не задействуя аварийный сигнал.

Это средство было придумано уже давно и им пользовалось очень большое количество автолюбителей, которые могут поделиться своим опытом на форумах. Правда есть хорошая рекомендация. Будет очень правильным отключать и делать замену не обоих датчиков, а только одного, так как мы не хотим, чтобы наше топливо лишком сильно расходовалось, а работоспособность двигателя была проблемной.
