Лямбда зонд

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
3. Разрезаем хомуты, разъединяем разъемы.
4. Оставляем систему остывать.
5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
7. Соединяем провода с разъёмам.
8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

https://youtube.com/watch?v=68L_IkIfRu4

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

• На корпус датчика попала охлаждающая, либо тормозная жидкость
• В используемом топливе большое содержание свинца
• Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
• Датчик просто выработал свой ресурс
• Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

• Автомобиль стал потреблять больше топлива, чем обычно
• Автомобиль стал двигаться рывками
• Двигатель стал работать нестабильно
• Нарушилась нормальная работа катализатора
• При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Значит так, много кто знает что на мотор C20NE подходит Лямбда зонд от десятки(ВАЗ2110), по параметрам он полностью идентичен, единственное отличие — в нашем родном Лямбда Зонде три провода(2 белых и чёрный) а на десяточном четыре провода(2 белых, чёрный и серый). два белых нужно соеденить с двумя белыми(это подогрев лямбды), чёрный с чёрным(это сигнальный провод) а для серого пускаем дополнительный провод и прикручиваем его к массе.

есть два вида Лямбд с десятки, слева с прорезями(с мотора 1.5) справа с дырочками(мотор 1.6)

с дырочками быстро сдохла…год отходила и всё, до этого с прорезями стояла, продержалась 3 года(75000 км)

так что рекомендую брать с прорезями, она более похожа на нашу родную

Проверить работоспособность лямбды проще простого, для это нужен мультитестер.

на заведённом автомобиле всовуем плюсовой провод тестера в разъём лямбды в чёрный провод, минун тестера — на массу

Мультитестер выставляем в режим 2000 миливольт

На самом деле датчик кислорода на ВАЗ 2110 играет одну из важнейших ролей в функционировании двигателя и выхлопной системы.

При этом далеко не все автовладельцы знают, что это за устройство, какие задачи оно выполняет, как проводится проверка на предмет работоспособности датчика кислорода. Сегодня мы поговорим про это и не только.

КАК ПРОВЕРИТЬ ЛЯМБДА ЗОНД

Проверяют один из выводов датчика, а именно сигнальный. Для этого:

1. Либо используют сканер .
2. Либо при помощи мотортестера. С помощью щупов идет подключение и включают самописец. Благодаря второму способу можно увидеть форму сигнала, текущие и пиковые значения. По форме сигнала можно определить исправность датчика.

Чтобы вы не заблуждались, объясню, главным показателем для лямбда зонда является не состав смеси или опережение зажигания, а именно содержание кислорода. Как происходит процесс: С электронного блока управления идет опорное напряжение в 0,45 В на сигнальный вывод датчика. Для убедительности, можете откинуть клемму от датчика и используя мультиметр сделать измерения. Если все так, то датчик исправен.

ПРОЦЕСС РАБОТЫ КИСЛОРОДНО ДАТЧИКА

Когда объем кислорода увеличивается в выхлопных газах, происходит снижение подающегося напряжения на датчик до 0,1 В, когда кислорода меньше положенного – увеличение до 0.9 В. В ВАЗ 2110 представлен циркониевый кислородный датчик, благодаря этому прыжок напряжения в зависимости от объема кислорода происходит по проценту стехиометрической смеси, при соотношении 14,7:1. Учитывая это топливно-воздушная смесь воспламеняеться.

Если вникнуть в то, как работает лямбда зонд, то понимаешь и как сделать диагностику. Ну допустим выскакивает ошибка ЭБУ (электронного блока управления) Р0131, которая говорит о «Низком уровне сигнала датчика кислорода 1». Тут нужно понять, что датчик проверяет состояние системы и поэтому при бедной смеси, он сообщит об ошибке. В таких случаях замена лямбда зонда не актуальна.

Вы спросите: «Так каким же образом определять проблему? Как выяснить проблема в системе или в датчике?». Для понимания хочу рассмотреть несколько ситуаций:

1. Случайпервый. Итак, появилась ошибка о «бедной смеси», проверяем мультиметром напряжение – низкое. Производим такие действия: добавляем подачу бензина (можно пережать шланг обратного слива). При отсутствии такого, можно с помощью шприца влить немного топлива в впускной коллектор. И посмотреть, реагирует ли датчик. Если датчик показывает, что смесь обогащенная, то поломка не в лямбда зонде, а в системе подачи топлива. Топлива подается в меньшем количестве, чем нужно.
2. Случайномер2. Датчик говорит о переобогащенной смеси. Делаем искусственный подсос. Нужно поднять вакуумный шланг и все также проверить напряжение на лямбда зонде, если оно снизилось, то датчик рабочий.
3. Ипоследнийтретийслучай. Эта ситуация является редкой, но все равно неприятная. Пережимаем обратку (сделав подсос) и при этом на датчике так 0,45 В и осталось – можно сказать о том что лямбда зонд неисправен. Так как он должен реагировать на любые изменения топливо-воздушной смеси, меняя напряжение на сигнальном выводе, сообщая о ошибке.При нормальной работе датчика во время резкого изменения качество воздушной смеси, он так де резко должен менять напряжение. Если напряжение меняется плавно, то датчик изношен, либо забит нагаром. В этом случае вы можете ПОЧИСТИТЬ КИСЛОРОДНЫЙ ДАТЧИК или же заменить на новый.

Существует одна вещь, которая может ввести в заблуждение:

При пропусках зажигания на выходе получается смесь с большим количеством топлива и воздуха, датчик такое расценивает как большое количество кислорода в отработанных газах, и будет показывать ошибки, даже если вы поменяете датчик на новый.

Еще не упустите такую вещь, как появление щели перед датчиком кислорода, через которую из вне может попадать что, правильно кислород. И как не сложно к чему это приведет? Правильно, к тому, что датчик будет сообщать о бедной смеси. Следовательно, смесь, поступающая в двигатель станет переобогащенной, а датчик так и будет сообщать о бедной. В этом случае не плохо воспользоваться газоанализатором, который покажет правду, обогащена ли смесь.

Вот, в принципе, и все, разобрались, что же такое лямбда зонд, как он работает и как сделать его диагностику. Жду новых встреч на vaz2110-remont.ru .

(голосов: 4, в среднем: 5,00 из 5)

Принцип функционирования датчика

Современный датчик концентрации кислорода используется в системе впрыска топливно-воздушной смеси с «обраткой» и монтируется на нижней части приемника глушителя транспортного средства. Оксиген, оставшийся в выхлопной смеси попадает в датчик кислорода, купить который можно в специализированных магазинах автозапчастей.

Он показывает падение напряжения датчика кислорода на выходном разъеме прибора. Этот алгоритм меняется от 0,1 В, что свидетельствует об обедненной топливной смеси с большой концентрацией кислорода и до 0,9 В, показывающей обогащенное горючее с низким содержанием оксигена.

Для стабильной эксплуатации системы датчик кислорода должен поддерживать температурный режим около 360 градусов по Цельсию. С этой целью для динамичного прогревания после запуска мотора в прибор интегрирован компонент для нагревания.

Получив сигнал от прибора, контроллер составляет алгоритм командного импульса, который корректирует концентрацию топливной смеси, подаваемой на элементы распыления. При обедненном топливе транслируется импульс на создание богатой концентрации смеси и наоборот. Режимы эксплуатации датчика концентрации кислорода ВАЗ 2110.

Датчик концентрации кислорода может эксплуатироваться в двух положениях:

• «разомкнутой петли»;
• «замкнутой петли».

В первой позиции контроллер обрабатывает информацию о длине импульса без сведений, транслируемых с устройства. Длительность импульсного потока берется из обработанных данных, полученных от ДПКВ, ДМРВ, ДТОЖ и ДПДЗ. В этой позиции длина импульсного потока формирует пропорцию воздух/бензин, не соответствующее отношению 14,7/1. Это является показателем холодного мотора, для нормальной эксплуатации необходима обогащенная топливная смесь.

Положение «разомкнутая петля» остается в действии до соблюдения таких требований:

• датчик кислорода транслирует импульс с высоким напряжением от 300 до 600 мВ;
• температурное значение жидкости-охладителя более 32 градусов по Цельсию;
• мотор автомобиля находится в эксплуатации до 5 минут, при этом импульс с описываемого устройства транслируется на контроллер. Этот прибор меняет объем топлива, проходящего через систему впрыска в зависимости от концентрации оксигена в системе вывода газов (положение «замкнутой петли»).

В этом положении контроллер определяет длину импульсного потока впрыска по тем же приборам, что и для первой позиции, добавляя информацию с датчика концентрации кислорода, который калькулирует точные значения для соблюдения пропорции, присущей прогретому двигателю. Это обеспечивает эффективную эксплуатацию нейтрализатора каталитического типа.

Месторасположение и срок эксплуатации контроллера

На ВАЗ-2112 с двигателями, где установлено 16 клапанов, измерительный прибор находится у выхлопной трубы, между выпускным коллектором и муфтой. Чтобы провести замену устройства, необходимо получить доступ к днищу корпуса кузова транспортного средства. Для наилучшего удобства нужно загнать машину в гараж с ямой или заехать на эстакаду, расположенную возле автомобильной трассы.

Срок эксплуатации кислородного датчика может быть различным. Если автомобилист использует качественную топливную смесь, то ресурс работы будет составлять до 110 тыс. километров. В случае, когда используется некачественная смесь, срок работы сокращается до 85 тыс. километров.

Что такое лямбда зонд, принцип действия и его виды

Итак, датчик воздуха — это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

Конструкция лямбда зонда

1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
2. Изолятор изготовленный из керамики;
3. Уплотнитель в виде кольца;
4. Проводники;
5. Защитная оболочка с отверстием для вентиляции;
6. Контакт;
7. Керамический наконечник;
8. Электрический нагреватель;
9. Отверстие для выпускного газа;
10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные; 2. Двухпроводные; 3. Трехпроводные; 4. Четырехпроводные.

Виды лямбда датчиков

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Кислородный датчик ВАЗ-2110

Основной функцией ЛЗ является определение количества кислорода в отработанных газах, на основании полученных данных датчик посылает сигнал блоку, управляющему электронной системой двигателя. В соответствии с показаниями лямбда-зонда ЭБУ корректирует функционирование всех элементов топливной системы и зажигания, делая работу мотора наиболее оптимальной.

На автомобиле ВАЗ-2110 (2111, 2112) с 8-клапанным двигателем датчик кислорода находится на приемной трубе глушителя, в непосредственной близости от ее соединения с резонатором. Так как лямбда-зонд начинает работать не сразу, а только при прогреве выхлопной трубы до 360 градусов, часто вазовские датчики оснащаются встроенным электронагревателем, такие ЛЗ имеют четыре провода и соответствующий штекер для подсоединения к электронной схеме авто.

Основные производители вазовских кислородных датчиков – Bosch и NGK, «бошевские» запчасти считаются универсальными, применяются не только на «десятках» и «двенашках», но также и на других ВАЗ, моделях других марок, в частности, на автомобилях:

• Opel Omega /Vectra/ Astra/ Calibra с двигателем C20NE (необходимо только поменять пластмассовый штекер);
• ВАЗ 2108-2115;
• Chevrolet Niva;
• Газель Бизнес с двигателем Cummins;
• УАЗ Патриот.

Цена лямбда-зонда БОШ с каталожным номером 0258006537 – в среднем от 1500 до 2000 рублей, купить датчик можно практически в любом автомагазине, часто реклама о продаже деталей встречается в интернете.

Сейчас читают

Двигатель глохнет при нажатии на педаль газа основные…

Зимние шины летом допускается ли такой вариант?

К 4-пиновому разъему ЛЗ подходят 4 провода разных цветов:

• черный – сигнальный;
• серый – массовый;
• два белых – для подключения электронагревателя (полярность подсоединения проводов значения не имеет).

Лямбда-зонд БОШ продается в фирменной упаковке, с защитным пластмассовым колпаком, на резьбовое соединение детали нанесена специальная смазка, предотвращающая прикипание датчика.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

Лямбда зонд 4 провода

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

График напряжений лямбда зонда

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали – ноль вольт.

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Используем газовую горелку или плиту

В данном случае нам понадобится газовая плита или горелка и уже известная ортофосфорная кислота.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно установить детское автокресло, критерии выбора

Устройство опускается в кислоту на несколько секунд и быстро подносится к огню.

Будьте внимательны, не допустите воздействия больших температур на пластиковые чехлы, которые могут быть на устройстве.

Через определенное время (ждать придется не долго) на поверхности сердечника датчика, в процессе кипения кислоты, появится соль имеющая светло-серый цвет.

Кислота должна полностью выкипеть. Не допускайте попадания паров химического соединения в органы дыхания.

Уберите лямбда зонд от огня, а затем повторите процедуру снова до тех пор, пока соль перестанет проявляться.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

• стальной корпус;
• наружный платиновый электрод;
• внутренний циркониевый электрод;
• керамический изолятор между внутренним и наружным электродами;
• электронагреватель;
• защитный кожух для наружного электрода.

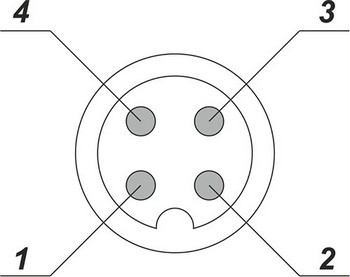

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

• 1 контакт — передача сигнала на электронный блок управления;
• 2 — электрическое питание;
• 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Рекомендуем: Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

• Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
• Снимите защитный колпачок.
• Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
• Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Так как стоимость датчиков колеблется от 1000 – 3000 рублей за один элемент, то вполне разумно попробовать осуществить ремонт лямбда зонда своими руками (видео смотрите ниже), а уже потом приступать к установке нового элемента.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели “десяток”. Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Сообщений 6

1 Тема от serega 32 2014-11-30 00:15:08

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Тема: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

Оторвался разъем.Как теперь соединить провода без этого разъема? Какой провод к какому? они там не по цветам. подскажите кто сталкивался!?

забыл сказать, машина ваз 2109i

2 Ответ от Serg 2014-11-30 08:52:53 (2014-11-30 08:59:27 отредактировано Serg)

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

С какой стороны оторвался датчика или жгута ? На разьеме есть буквы A B C D

датчик A — C выхода датчика (серый и черный) B — D подогреватель датчика (обычно белые провода)

жгут A — розовый к эбу 28 нога B — розовчерн +12в питание нагревателя C — краснбел к эбу 10 нога D — белчерн к эбу

3 Ответ от serega 32 2014-11-30 11:41:24

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

СПАСИБо. только самого разъема нет просто провода висят. 4 от датчика и 4 из жгута.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.
