Где находится диагностический разъем на Ладе Гранта

Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.

Поиск ОБД-2 на Ладе Гранта

1. Находясь на сиденье спереди справа, нужно найти крышку бардачка.
2. Положить руку снизу крышки и провести влево к центральной консоли.
3. Теперь рука должна упереться в диагностический разъем.

Использование разъема

К основным вариантам использования ОБД-2 в Ладе Гранта относят:

• подсоединение сканера в качестве проверки машины и действий с ошибками;
• установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.

Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:

• осуществлять контроль за температурой двигателя;
• получать коды ошибок, как только те возникли;
• в принудительном порядке запускать вентилятор охлаждения.

Самостоятельная диагностика Гранты

Для диагностики Лады Гранта недостаточно стандартного K-Line адаптера. Здесь предусмотрена установка электроблока управления другой конфигурации, нежели на других автомобилях марки ВАЗ, и он нуждается в специальном адаптере. Сегодня наиболее востребованным считается применение диагностического адаптера ELM-327 и разного программного оснащения к нему, к примеру, ScanMaster, Torque.

Как выглядит адаптер ELM-327, стоит посмотреть в спецлитературе либо в Сети.

Специалисты на официальных серверах используют дилерский сканер ДСТ-14Т. Собственноручно выполнить диагностику на Гранте вряд ли удастся, поскольку это не простая процедура. В нее входит программная и «железная» составляющие, а не только присоединение по K-Line

Важно уметь сопоставлять показания устройства с реальными обстоятельствами

Диагностика ошибок ЭБУ на Гранте – это только поиск вероятных неисправностей, однако благодаря ей автовладельцу удастся сэкономить деньги и время. Для данной цели впору применять диагностический адаптер, компьютер либо телефон со спецпрограммой. В ходе процесса программа для диагностики собирает и предоставляет пользователю данные относительно параметров двигателя в течение 1-2 минут.

Двигатель Гранты имеет характерные особенности, обладающие допустимыми отклонениями. В программе диагностики, которая выдается на монитор в виде таблицы, прежде следует проверить сохраненные ошибки (обозначается DTC). При наличии строки «ошибка 505» стоит прибегнуть к расшифровке на сайт/форум, посвященный автомобильной направленности, либо к эксперту. В свою очередь, в некоторых видах софта содержатся расшифровки внушительного списка ошибок. Однако ЭБУ порой и не выдает ошибки, что уж говорить об отсутствии таковых.

• UACC (напряжение на АКБ);
• THR (позиция дроссельной заслонки);
• массовый расход воздуха;
• частота оборотов коленвала;
• температура ОЖ (охлаждающей жидкости).

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

• Сканматик;
• Мотор-Мастер;
• СканДок.

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

Устранение ошибок

Код Р0101 сообщает водителю Лады Гранта о том, что расход воздуха, который зависит от интенсивности вращения коленвала, а также угла открытия дроссельной заслонки, находится не в своем стандартном значении. Этот сигнал появится в начале третьей поездки с момента появления вышеуказанной проблемы; ошибки, которые начинаются с Р0030 (131, 132,136, 137, 138), свидетельствуют о нагревании датчика кислорода нейтрализатора.

Р0112 (113) свидетельствует о проблемах с датчиком, отвечающим за контроль температуры воздуха; ошибки, начиная с Р0116 (117, 118, 122, 123), указывают на разрыв цепи, которая ведет к датчику, контролирующему температуру охлаждающей жидкости; Р0130 (131,132,137,138). Проблемы с цепью, которая поддерживает связь между нейтрализатором и датчиком кислорода;

Появление ошибки Р0217 свидетельствует о том, что двигатель вашего автомобиля нагрелся выше допустимой нормы; Р0230 сообщает о неисправности бензонасоса; ошибки Р0261 (263, 264, 266, 267, 269, 72) говорят о проблеме с форсунками; Р0262 (268, 270, 271) свидетельствуют о неисправности в цепи управления форсунками цилиндров.

Ошибки Р0300 (301-304) говорят о пропуске воспламенения. Следует понимать, что пропуск может быть, как случайным, так и систематическим. Помните, что чем последнее число в коде ошибки соответствует номеру цилиндра, в котором имеется такая неполадка; Р0326 (327, 328) говорит о том, что в цепи датчика детонации есть некоторые неисправности.

Скорее всего, вы обнаружите полный выход из диапазона, установленного производителем, либо сигнал о критическом уровне слишком низкий или, наоборот, чересчур высокий; на ошибки Р0335 (336, 337, 363) следует обратить особое внимание. Они свидетельствуют о выходе из строя цепи, ведущей к датчику, который контролирует положение коленчатого вала

Кроме этого, они также могут сообщать о неисправности катушки зажигания четвертого цилиндра.Появление Р0422 (441, 444, 445) говорит о неэффективности нейтрализатора, повреждении системы, улавливающей пары бензина, а также о неправильном расходе воздуха, проходящего через клапан продувки адсорбера; Р0480 (481) свидетельствует о появлении проблем в реле вентилятора либо об обрыве, произошедшем в цепи, которая отвечает за управление вентилятором.

Одновременно с этим блок управления двигателя находится за вышеуказанным датчиком. Диагностика В каждом автомобиле, включая Ладу Гранта, существует возможность провести диагностику имеющихся неисправностей. Для этого необходимо зажать кнопку Reset и включить зажигание автомобиля. Так вы запускаете тестирование электронного блока управления, и в скором времени на жидкокристаллическом экране появятся все позиции сегментов.

Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления. Если в работе Лады Гранта имеются какие-то ошибки, то они будут отображены в первых двух строках на экране.

Они появятся в виде цифр, о которых говорилось выше в данной статье. Каждая из них свидетельствует о наличии той или иной неисправности. Если же на протяжении 20 секунд бортовой компьютер данного автомобиля так и не показал вам ошибки, это, вероятней всего, свидетельствует об их чрезмерном количестве.

Также причиной этого может быть: повышенное напряжение, наблюдающееся бортовой системе; обрыв цепи датчика, отвечающего за уровень топлива; обрыв цепи датчика, который реагирует на уровень и температуру ОЖ; обрыв в цепи датчика наружной температуры. Для обнуления всех кодов ошибок, которые показала данная диагностика, следует удерживать нажатой кнопку перезагрузки на протяжении нескольких секунд, после чего нажать на любую кнопку управления.

Если вы не можете решить проблемы с ошибкой самостоятельно, то обратитесь в автосервис.

Коды ошибок взяты с сайта: https://лада.онлайн/do-my-self/repair/repair-lada-granta/290-rasshifrovka-kodov-oshibok-lada-granta.html

Дополнительные цепи управления вспомогательным оборудованием, не имеющим отношения к силовой установке (1000)

• 102 – вышел из строя нагреватель кислородного датчика в выхлопной системе;
• 115 – отвечает за вышеуказанный модуль и обозначает повреждение проводки;
• 123/124 – Аддитивная неполадка коррекции смеси по воздушной составляющей, обогащение или обеднение;
• 127/128 – аналогичное значение для Мультипликативной составляющей;
• 135/141 – повреждена проводка кислородного датчика №1/2, установленного перед или после катализатора;
• 136/137 – Аддитивная неполадка коррекции смеси по бензину;
• 171/172 – неисправен потенциометр СО2;
• 301-304 пропуски воспламенения горючей смеси для 1-4 цилиндров;
• 335 – неисправность дросселя, возможно привод заклинен;
• 336 – рассогласование сенсоров дроссельной заслонки;
• 384 – аналогичное значение, говорит о некорректной реакции ДВС на положение заслонки;
• 385 – критическое превышение нагрузки на силовую установку;
• 386 – некорректная реакция канала обнаружения детонации топливной смеси;
• 387 – система впрыска сбоит, неправильное время подачи горючего;
• 388 – положение педали газа и дроссельной заслонки не соответствуют друг другу;
• 389 – частота вращения коленвала не соответствует положению заслонки;
• 390 – в устройстве обнаружена поломка, но реакции на нее не последовало;
• 410/425/426 – клапан продувки адсорбера, обнаружено повреждение проводки с замыканием на массу или бортовую сеть;
• 500-502/541 – магистральные линии подачи питания на бензонасос повреждены, возможно присутствует замыкание;
• 509/513/514 – магистрали регулятора ХХ повреждены или нарушение целостности обмотки;
• 545 – неправильное положение дроссельной заслонки (механическое повреждение);
• 558 – сломана возвратная пружина дроссельного привода;
• 559 – отвечает за аналогичный модуль и говорит о неправильной его настройке в спокойном положении;
• 570/600 – отсутствует отклик от иммобилайзера, возможно повреждена проводка;
• 602 – ошибка 1602 Гранта появляется, когда пропадает контакт на аккумуляторе или имеется пробой в бортовой сети (резко пропадает напряжение);
• 603 – блок ЭСППЗУ сломался или отсутствует отклик от модуля;
• 606 – датчик неровной дороги отказал или выдает неверные данные;
• 612 – не удается корректно выполнить сброс ошибок Гранта;
• 616/617 – заглючил датчик неровной дороги;
• 620/621/622 – поломка модуля ПЗУ/ОЗУ/ЭСППЗУ;
• 640 – неправильное считывание памяти контроллера ЭСУД;
• 689 – память ошибок неправильно считывается или повреждена.

Возможные причины загорания функции «чек»

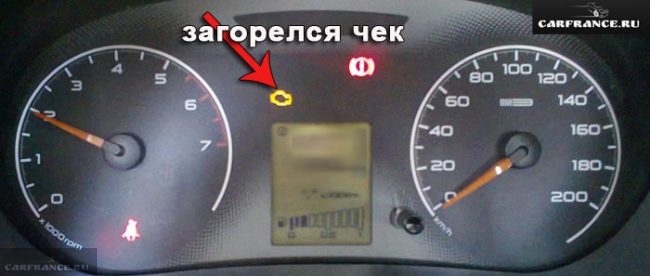

Загорелся чек двигателя при резком ускорении

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста – это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

• Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
• Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
• Если «ЧЕК» во время движения – это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
• Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
• Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

1. Плохое топливо. Метод устранения довольно прост – сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
2. Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода.

Двигатель 21116 (высоковольтные провода, щуп масла)

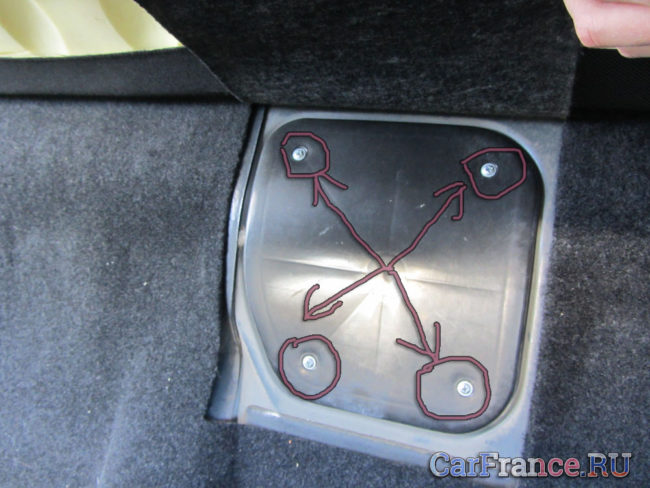

4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

ЭБУ находится под бардачком

Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Сброс ошибки без использования адаптера (колхозный способ)

Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.

1. Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
2. Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Немного об ошибке

Ошибка Р0523, которую высвечивает ваш бортовой компьютер, свидетельствует о неисправности датчика давления масла в двигателе (ДДМ). Задача его – не пропустить момент падения давления, и вряд ли нужно объяснять, насколько тяжелые последствия могут быть, если вашу Ладу Гранта вовремя не отремонтировать.

Работа устройства незамысловата, но крайне полезна. Внутри него расположена мембрана, которая под напором масла прогибается, при этом замыкая или размыкая контакты. Контакты связаны с сигнальной лампой, которая при нехватке масла в моторе сразу же сообщит об этом водителю. Итак, возможно, контрольная лампа у вас светится. Компьютер напоминает об ошибке Р0523. Что могло к этому привести?

1. Несвоевременная или вообще нерегулярная замена масла.
2. Может, тип моторного масла не подходит автомобилю.
3. Каналы прохождения масла сжались, поэтому давление возросло.
4. Каналы прохождения могли не сжаться, а вообще закупориться, и это тоже вызвало высокое давление.
5. Повредились провода или цепь ДДМ.
6. Не стоит исключать также просто поломку самого устройства.

Разбираемся с электронным дросселем Гранты

Проблема в том, что поставщики дроссельных узлов позаботились о том, чтобы продажи у них постоянно росли. Для этого они сделали электронную часть дросселя неразборной. Выходит, получил ошибку Р2135 — покупай новый дроссельный узел.

Новый дроссельный узел обойдется не менее чем в 120-130 долларов в зависимости от производителя.

В большинстве случаев, конечно, так и следует поступать. Однако хотя бы для того, чтобы убедиться в неисправности узла, его стоит разобрать. Для этого острым ножом мы подрежем пластиковую крышку электронной заслонки и варварски отковыряем ее от корпуса.

Острым ножом аккуратно срезаем крышку.

Под крышкой мы находим ползунки и резисторные дорожки с внутренней стороны платы. Оцениваем их состояние. Если дорожки и контакты ползунков здорово изношены, бороться за жизнь дросселя бесполезно.

Если же проблема просто в окислении или отсутствии контакта, мы можем очистить дорожки, отпаять плату, проверить ее состояние с внутренней стороны.

Если восстановление состоялось, в чем можно легко убедиться при помощи бытового мультиметра, собираем дроссельный узел и пропаиваем плату.

Крышку придется садить на герметик, чтобы внутрь не попало ни капли влаги. Чтобы герметик плотно привязал крышку к корпусу, используем обычные пластиковые стяжки.

Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

Как известно, любой мотор авто имеет свои характеристики, которые определяют его работу. Если эти характеристики отличаются от стандартных, то это значит, что с работой двигателя что-то не то

Первый момент, на который нужно обратить внимание — это характеристика DTC. Если в системе бк обнаружены неисправности, то откройте вкладку «Кода ошибок» и найдите номер вместе с расшифровкой. Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%

Обратите внимание: с вашей Ладой Грантой будет все в норме, если измеренные характеристики не отличаются от стандартных больше, чем на 20%

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.

17 комментариев

Для 8кл это норма помойму у меня аримерно так же потеет

да скорее всего датчик давления масла под замену)))

Анатолий, езжу 1,5 года, только появилось.

Антон, потеть двигатель начинает как переходишь на синьку

Dmitriy, всё время лил полусинтеку.

Согласен, лил 5w 30 так было

Анатолий, лью 10W 40.

Антон, значит пришло время менять прокладку клапанной крышки)

Антон, оооо.даже так,махни датчик,ьтам видно будет

Анатолий, датчик снизу сухой, без подтеков.

На фото датчик детонации, датчик давления масла другой

Сашка, нашёл. Он тоже без подтеков. Или там их не может быть?

Антон, Может и не быть потеков, если не ошибаюсь там два датчика давления масла, стоят копейки, рублей по 50, поменяй оба да и все

Сашка, один нашёл, на фото который. Где второй?

Антон, если с этого ракурса смотреть то с левого торца двигателя, где то возле термостата если не ошибаюсь

ДДМ(Датчик давления масла) на Ладе Гранте, как и на любом другом автомобиле предназначен для сигнализирования водителю о давлении масла в двигателе. Если оно упало, датчик сообщит об этом БК и соответствующая информация будет видна на дисплее приборной панели или бортовом компьютере. Но иногда случается так, что контрольная лампа давления масла загорается, но при этом и уровень масла и давление в норме, а причина — неисправность датчика давления масла.

Диагностика

В каждом автомобиле, включая Ладу Гранта, существует возможность провести диагностику имеющихся неисправностей. Для этого необходимо зажать кнопку Reset и включить зажигание автомобиля. Так вы запускаете тестирование электронного блока управления, и в скором времени на жидкокристаллическом экране появятся все позиции сегментов.

Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления.

Если в работе Лады Гранта имеются какие-то ошибки, то они будут отображены в первых двух строках на экране. Они появятся в виде цифр, о которых говорилось выше в данной статье. Каждая из них свидетельствует о наличии той или иной неисправности.

Если же на протяжении 20 секунд бортовой компьютер данного автомобиля так и не показал вам ошибки, это, вероятней всего, свидетельствует об их чрезмерном количестве. Также причиной этого может быть:

• повышенное напряжение, наблюдающееся бортовой системе;
• обрыв цепи датчика, отвечающего за уровень топлива;
• обрыв цепи датчика, который реагирует на уровень и температуру ОЖ;
• обрыв в цепи датчика наружной температуры.

Для обнуления всех кодов ошибок, которые показала данная диагностика, следует удерживать нажатой кнопку перезагрузки на протяжении нескольких секунд, после чего нажать на любую кнопку управления. Так вы снова вернете жидкокристаллический экран в рабочее состояние.

Следует отметить, что подавляющее большинство желающих обзавестись собственным автомобилем, к сожалению, не могут позволить себе приобрести иномарку в хорошем состоянии. Поэтому с каждым годом количество людей, отдающих предпочтение автомобилям отечественного производства, значительно возрастает. Подтверждение этого – автомобилисты, остановившие свой выбор на Ладе Гранта.

Помните, каждый отечественный автомобиль имеет довольно много недостатков. К счастью, большинство их них не оказывает никакого влияния на качество и безопасность езды. Однако, если вы являетесь собственником автомобиля Лада Гранта и заметили, что бортовой компьютер сигнализирует об ошибке, выяснить, что же на самом деле произошло, следует незамедлительно. Дело в том, что достаточно часто ошибка появляется на экране в тот момент, когда неполадку можно устранить без значительных капиталовложений, а также потери времени

Но чем дольше вы не будете обращать внимание на ошибки, тем больше головной боли они принесут, когда вы наконец-то решите с ними разобраться

https://youtube.com/watch?v=EunGtCSCRAk

Список кодов ошибок акпп

P0720 “Датчик оборотов выходного вала неисправен”

P0717 “Датчик оборотов турбины”

P0706 “Селектор АКПП. Нет сигнала”

P0705 ” Селектор АКПП. Несколько сигналов одновременно”

P0974 “Соленоид включения-выключения. Обрыв цепи”

P0973 “Соленоид включения-выключения. Цепь замкнута на землю”

P0963 “Соленоид управления давлением. Обрыв цепи”

P0962 “Соленоид управления давлением. Цепь замкнута на землю”

P0740 “LOCK UP SOL(Open)”

P0743 “LOCK UP SOL(GND short)”

P17AB “L/C SOL(Open)”

P17AA “L/C SOL(GND short)”

P17AE “2-4/B SOL(Open)”

P17AD “2-4/B SOL(GND short)”

P17B1 “H/C&L&R/B SOL(Open)”

P17B0 “H/C&L&R/B SOL(GND short)”

P1735 “INTER LOCK FUNCTION(1st)”

P1736 “INTER LOCK FUNCTION(2nd)”

P1737 “INTER LOCK FUNCTION(3rd)”

P1738 “INTER LOCK FUNCTION(4th)”

P0744 “LU CLUTCH(Lock-up)”

P1744 “LU CLUTCH(Slip Lock-up)”

P0731 “Неправильное передаточное число АКПП на 1 передаче”

P0732 “Неправильное передаточное число АКПП на 2 передаче”

P0733 “Неправильное передаточное число АКПП на 3 передаче”

P0734 “Неправильное передаточное число АКПП на 4 передаче”

P17A1 “NEUTRAL FUNCTION(1st)”

P17A2 “NEUTRAL FUNCTION(2nd)”

P17A3 “NEUTRAL FUNCTION(3rd)”

P17A4 “NEUTRAL FUNCTION(4th)”

P17A0 “NEUTRAL FUNCTION(Rev)”

P0712 “Датчик температуры масла, низкие показания”

P0713 “Датчик температуры масла, высокие показания”

P0711 “Датчик температуры масла, завис”

P0863 “Соединение по CAN шине (инициализация)”

P062F “BACKUP MEMORY”

P1701 “Напряжение питания контроллера”

Дополнительные цепи управления вспомогательным оборудованием, не имеющим отношения к силовой установке (1000)

• 102 – вышел из строя нагреватель кислородного датчика в выхлопной системе;
• 115 – отвечает за вышеуказанный модуль и обозначает повреждение проводки;
• 123/124 – Аддитивная неполадка коррекции смеси по воздушной составляющей, обогащение или обеднение;
• 127/128 – аналогичное значение для Мультипликативной составляющей;
• 135/141 – повреждена проводка кислородного датчика №1/2, установленного перед или после катализатора;
• 136/137 – Аддитивная неполадка коррекции смеси по бензину;
• 171/172 – неисправен потенциометр СО2;
• 301-304 пропуски воспламенения горючей смеси для 1-4 цилиндров;
• 335 – неисправность дросселя, возможно привод заклинен;
• 336 – рассогласование сенсоров дроссельной заслонки;
• 384 – аналогичное значение, говорит о некорректной реакции ДВС на положение заслонки;
• 385 – критическое превышение нагрузки на силовую установку;
• 386 – некорректная реакция канала обнаружения детонации топливной смеси;
• 387 – система впрыска сбоит, неправильное время подачи горючего;
• 388 – положение педали газа и дроссельной заслонки не соответствуют друг другу;
• 389 – частота вращения коленвала не соответствует положению заслонки;
• 390 – в устройстве обнаружена поломка, но реакции на нее не последовало;
• 410/425/426 – клапан продувки адсорбера, обнаружено повреждение проводки с замыканием на массу или бортовую сеть;
• 500-502/541 – магистральные линии подачи питания на бензонасос повреждены, возможно присутствует замыкание;
• 509/513/514 – магистрали регулятора ХХ повреждены или нарушение целостности обмотки;
• 545 – неправильное положение дроссельной заслонки (механическое повреждение);
• 558 – сломана возвратная пружина дроссельного привода;
• 559 – отвечает за аналогичный модуль и говорит о неправильной его настройке в спокойном положении;
• 570/600 – отсутствует отклик от иммобилайзера, возможно повреждена проводка;
• 602 – ошибка 1602 Гранта появляется, когда пропадает контакт на аккумуляторе или имеется пробой в бортовой сети (резко пропадает напряжение);
• 603 – блок ЭСППЗУ сломался или отсутствует отклик от модуля;
• 606 – датчик неровной дороги отказал или выдает неверные данные;
• 612 – не удается корректно выполнить сброс ошибок Гранта;
• 616/617 – заглючил датчик неровной дороги;
• 620/621/622 – поломка модуля ПЗУ/ОЗУ/ЭСППЗУ;
• 640 – неправильное считывание памяти контроллера ЭСУД;
• 689 – память ошибок неправильно считывается или повреждена.

Как сбросить ошибку на Гранте

Есть три способа избавиться от значка “Check Engine”:

1. Устранить неисправность;
2. Сбросить с помощью ОБД2 адаптера;
3. Сбросить без адаптера вручную.

Используем OBD2 адаптер

Есть на руках качественный диагностический адаптер и нужный софт? Тогда сброс не составит труда. Что делать, если нет программы или диагностического сканера?

Самый простой выход: купить сканер из Китая. Цена – 200-300 рублей. Главное условие: почитать отзывы о совместимости. Будет он читать вашу машину или нет – лотерея.

Как только сканер есть, вставляем его в ОБД разъем слева от бардачка.

• Скачиваем на телефон программуTorqueLite – бесплатная версия, базовые функции работают;
• Заводим машину, чтобы пошло питание на адаптер и появились данные об ошибках;
• Включаем на телефоне Bluetooth, в настройках добавляем новое устройство (адаптер определится как OBDII);
• Открываем программу Torque – в верхней части экрана пойдут надписи типа Ожидание подключения, Проверка CAN протокола, Успешно подключено;
• Открываем настройки – Fault Codes – Show logged faults.

На экране появятся сохраненные коды. Там же с помощью Clear logged faults можно сбросить все ошибки и «чек» погаснет. Не навсегда – пока проблема не проявится снова.

Вариант, близкий к сканеру – установка бортового компьютера. БК:

• Определит ошибку;
• Покажет ее код и расшифровку;
• Поможет сбросить.

Как убрать чек без адаптера

Здесь все проще. Когда под рукой нет OBD или телефона с софтом, нужно просто скинуть клемму с аккумулятора.

Какую клемму снимать – без разницы. Обесточили машину на 5-7 минут и все ошибки должны исчезнуть.

Проблема с методом: срабатывает все реже. Гарантированно сбросит только сканер.
