Обзор двигателя 2.4 di dohc i-vtec

Honda Civic [Fe]RRuM D17A VTEC › Logbook › Поздравьте меня, наконец-то это свершилось! Свап d15b no vtec на d17a vtec

Наконец-то я пишу эту запись! В первую очередь хочу поблагодарить нашего Красноярского Хонда-Мастера Дмитрия! Дима, спасибо тебе огромное, лучше чем ты этот двигатель никто бы не поставил! Начнем по порядку: благодаря Егору и его наводке на одну контору был заказан Д17А с Владика, с Honda Stream rn1. Двигатель заказывался на свой страх и риск, пробег был заявлен 32 тысячи. Двигатель пришел в очень достойном состоянии, были некоторые косяки конечно (вмятина на компе, царапина на катушке зажигания, немного помят кожух ГРМ) но в целом внутреннее состояние двигателя это компенсировало. Двигатель с доставкой обошелся около 21 т.р., в Красноярске же за похожий по состоянию двигатель просили 29 тысяч. Далее было закуплено: сальники свечных колодцев, ремень ГРМ, прокладка ГБЦ и т.д. и т.п., поменялись все сальнки и т.д. На запчасти потратил 5 т.р., +на масло в коробку, масло в ДВС, антифриз и т.д. еще около 4-5 т.р. В первый день ДВС был полностью обслужен, промыты форсунки, дроссельная заслонка, клапан хх, заменены все резинки и сальники, и выдернут старый ДВС. На следующий день была установка нового двигателя. Оставили пока что старый коллектор, со временем докуплю всю трассу от ЕС3. Диме пришлось немного помучиться в некоторых моментах, в связи с чем он начал ласково называть мою машину «ах ты ж ебаное ведро» И так, самый ответственный момент: первый запуск двигателя. Я стою с камерой, хотел запечатлить столь долгожданный момент, а тут ХЕР, двигатель не завелся если честно я думал поседею прям там, но Диме пришла мысль попробовать завестись на родных мозгах. Итог — двигатель завелся, работает ровно и отлично. В этот день я уже поехал своим ходом домой, двигатель работал на старых мозгах от д15б и на 12 клапанах ехал резвее чем мой старый д15б на всех 16-ти т.к. на старых мозгах была вмятина, подумали что мозги скорее всего не работают. Нашел недалеко на разборке мозги от такого же стрима за 500р, съездил и приобрел. Прям там перекинул и машина отлично заработала. Скажу сразу — поведение машины изменилось до неузнаваемости, она наконец-то ПОЕХАЛА даже звук изменился, все стало совсем по-другому. Машина прет как никогда раньше не ехала, это со старым коллектором (и забитым катализатором) и без двух лямбд. И это я еще даже педаль газа в пол не нажал до конца ни разу! Даю двигателю немного отдышаться и придти в себя Я в восторге и рад безумно Ну и еще пару мыслей: была отрезана фишка соединяющая косу ДВС и салонную, мы ее срастили со старой фишкой от д15, но осталось два лишних провода, толстый белый и розовый. Белый точно идет на 1 лямбду, а вот розовый? Кто знает какой провод отвечает за лямбду в салонной косе, чтобы можно было их срастить?)

В общем итог: прирост есть и он очень чувствуется! Что касательно расхода — пока не понятно, но по ЕЛМ-адаптеру показывает что он меньше чем был на д15, и значительно меньше ДВС с коробкой подружился, работает все хорошо, тьфу-тьфу-тьфу) Кому что нужно со старого ДВС — пишите Диме HONDAREK24. Какие есть вопросы — спрашивайте, постараюсь ответить всем) ну и немного фоток:

Источник

система i-VTEC

Дальнейшее развитие VTEC технологии. Тут применяется VTC (Variable Timing Control) в дополнении к самому VTEC. Здесь тоже все оригинально. В зависимости от оборотов двигателя, шестерня впускного распредвала позволяет изменять его фазу на значительный градус. Система также контролируется электроникой, а в движение приводиться гидравликой. Используются такие параметры как угол опережения зажигания, состав выхлопа, положение дросселя, для вычисления угла поворота шестерни. Она может изменить угол до 50 градусов, хотя на двигателе K24A2 только на 25. Таким обрахом буковка «i» в аббревиатуре i-VTEC подразумевает «умную» систему (intelligent) регулирующую работу сразу двух систем VTEC и VTC, достигая беспрецендентный баланс мощности и экономичности.

DOHC VTEC (1989-2001)

Первоначально VTEC был реализован в конце 1980-х на двигателе с двумя распределительными валами (DOHC) и был самой мощной версией до 2001 года. Это был легендарный для своего времени B16A. На каждом распределительном вале для каждого цилиндра вместо обычных 2-х кулачков были сделаны 3. Два крайних задавали ход клапанов в обычном режиме, тогда как средний кулачок имел профиль под высокие обороты. Механизм клапанов был устроен так, что с помощью давления моторного масла, подаваемого через электронно-управляемый клапан, выдвигались особые штифты, которые обеспечивали привод клапанов от центрального «мощностного» кулачка, вместо стандартных. Система VTEC имела также свой датчик давления масла, по которому компьютер определял момент реального подключения и отключения штифтов, и выбирал соответствующие карты впрыска и угла зажигания. Таким образом, по команде компьютера, при соблюдении ряда условий, мотор мог получать больше рабочей смеси и развивать большие обороты, выдавая больше мощности. У мотора после 5000 об.мин. наступало как бы «второе дыхание». Для конца 1980-х — начала 1990-х годов, двигатель объёмом 1,6л, выдающий 160-180 л.с. на атмосферном давлении, имеющий довольно простую и надежную конструкцию с высоким запасом прочности, был весьма прогрессивен.

Сказки про К. Часть первая — «i-VTEC».

Про Хондовские двигатели серии «К» в интернете написано довольно много статей, а обсуждений на различных форумах ещё больше. Казалось бы: нет необходимости возвращаться к этой теме и писать что то ещё. Но вот читая всё э то, в том числе в «родном» CRV-клубе, я регулярно обнаруживаю, что в сети культивируются некие стереотипы, которые по моему мнению не всегда соответствуют действительности. Как правило они базируются на выводах, сделанных кем то и когда то, и не всегда эти выводы обоснованы. Дело доходит до смешного: статьи из разных источников, написанные в разное время, содержат абсолютно совпадающие абзацы, что чётко говорит о заимствовании авторами друг у друга. А потом всё это разносится по форумам и таким образом зарождаются мифы, которые живут и множатся, навсегда оторвавшись от первоисточника. Точно так же в народе рождались сказки, и со временем трудно разобраться: где правда, а где вымысел.

Вот об этом я и хочу порассуждать, попробовать обосновать или опровергнуть некоторые мифы про двигатели серии «К», а кого то познакомить с этими двигателями.

Нюансы системы

Главная особенность VTEC — возможность сформировать контактный и мощный мотор без использования вспомогательных элементов (к примеру, компрессора или турбины). Плюс таких доработок — простота технологии, что позволяет избежать удорожания. Авто с установленной на них системой VTEC не знают проблем, которые актуальны для турбированных моторов.

Первопроходцем в установке стала компания Хонда, устанавливающая системы VTEC на своих болидах. Со временем новая электроника появилась и на серийных авто, к примеру, на Хонда Интегра. Именно Integra в 1989 году получила мотор, выдающий мощность около 100 «лошадей» всего с одного литра объема. При этом к положительным качествам авто можно было отнести отличную тягу на низких оборотах, реальную экономию и взрывной характер.

Данный мотор был единственным на планете, позволяющим менять ключевые параметры прямо на ходу. Появление VTEC задало тон другим производителям бензиновых моторов и выдало миру совершенно новый стандарт качества.

Десятка отличных VTEC-моторов

Если вы подумываете о вышей первой хонде под проект, или размышляете о двигателе под своп, то данный список будет интересен

B16A

Куда ставили:1989-1993 JDM Integra XSi, RSi; 1989-1991 Civic CRX SiR

Мощность/Момент:160л.с./152Н.м.

Чем хорош: Первый DOHC VTEC, который вы можете себе позволить.

B16B Type R

Куда ставили:1997-2000 JDM Civic Type R

Мощность/Момент:185л.с./160Н.м.

Чем хорош:Версия B18C с уменьшенным ходом поршня, хорошо держит высокие обороты.

B18C1

Куда ставили:1994-2001 Integra GS-R

Мощность/Момент:170л.с./173Н.м.

Чем хорош:Первый 1.8 VTEC, с двухступенчатым впускным коллектором.

Куда ставили:1995-2001 JDM Integra Type R

Мощность/Момент:200л.с./185Н.м.

Чем хорош:Самый мощный из B-серии

C32B Type R

Куда ставили:2002-2005 JDM NSX-R

Мощность/Момент:290л.с./303Н.м.

Чем хорош:Скурпулезно сбалансированная версия стандартного NSX двигателя. Нереально дорого, не найти.

F20C1

Куда ставили:2000-2005 S2000

Мощность/Момент:240л.с./207Н.м.

Чем хорош:Считается наиболее производительным четырехцилиндровым двигателем, отлично раскручивается, не в ущерб средним оборотам.

H22A1

Куда ставили:1993-1996 Prelude VTEC

Мощность/Момент:190л.с./214Н.м.

Чем хорош:Первый биг-блок Хонды. За ним рекорды в драге и история марки.

J37A4

Куда ставили:2009-2013 TL SH-AWD

Мощность/Момент:305л.с./370Н.м.

Чем хорош:Самый мощный на сегодня Хондовский мотор

K20A Type R

Куда ставили:01-05 Civic, Integra Type R

Мощность/Момент:212л.с./202Н.м.

Чем хорош:Топовый двигатель K-серии, вариант сваперам

Двигатели Хонда и электронная система изменения времени и хода клапанов VTEC-E, VTC, iVTEC

Один вид вала для низких оборотов, обеспечивающий хороший крутящий момент и превосходную управляемость, и другой распределительный вал для высоких оборотов, который имеет большую подъемную силу и большую продолжительность. Эта система обычно устанавливается на определенную частоту вращения (5500 оборотов в минуту) и значительно увеличивает мощность. Почему Honda внедряет эту систему? Они реализуют ее, чтобы улучшить оптимальную эффективность двигателя, что приводит к увеличению мощности и экономии топлива. Поскольку распределительный вал вращается наполовину быстрее, чем коленчатый вал, оптимальное перекрытие клапана и время на разных оборотах различны. Мощные машины имеют эту кривую на холостом ходу из-за конструкции распределительного вала. Создавая распределительный вал специально для высоких оборотов в минуту, вы должны жертвовать тем, насколько плавно двигатель работает на низких оборотах. Эта жертва — то, что обеспечивает работу двигателя на холостом ходу.

VTEC-E VTEC-E сильно отличается от стандартного VTEC, потому что Honda не спроектировала его для оптимальной мощности на высоких оборотах, а разработала оптимальную топливную экономичность на низких оборотах. VTEC-E делает это, эффективно заставляя двигатель работать как двигатель с 12 клапанами вместо его нормальных 16 клапанов. Это достигается тем, что второй впускной клапан не открывается полностью. Конструкция VTEC-E значительно снижает расход топлива, но ей не хватает высоких показателей мощности, которые производит стандарт VTEC. Этот тип является стандартным для многих экономичных моделей Honda.

VTC Регулятор времени (VTC) — это механизм, который позволяет зубчатому колесу плавно регулироваться. Шестерня распределительного вала позволяет регулировать перекрытие клапана при любых оборотах. Регулируя перекрытие клапана в различных диапазонах оборотов, эффективность и уровни мощности значительно улучшаются. Honda использует эту систему на впускном распредвале, но не на выпускном распредвале, поскольку выгоды от наличия VTC в таком месте незначительны. VTC всегда активен и регулирует перекрытие клапана для оптимальной эффективности двигателя и мощности при любом заданном числе оборотов.

iVTEC Интеллектуальная переменная синхронизация (и подъем) с электронным управлением (iVTEC) — это система, которая объединяет VTEC и VTC в одно устройство. Как вы можете себе представить, объединение лучших из двух мировых результатов привело к невероятно эффективному и мощному двигателю. Часть системы VTEC имеет два разных профиля распределительного вала, один для низких оборотов, а другой для высоких оборотов. Часть системы VTEC позволяет регулировать перекрытие клапана в любой момент, что приводит к гораздо большей эффективности и немного лучшей производительности. K20A2: Система VTEC K20A2 включается при 5800 об / мин, тогда как система VTC всегда активна. Эти две системы вместе (iVTEC) производят примерно на десять лошадиных сил больше, чем только VTEC. K20A2 доступен в Acura RSX Type S и TSX. K20A3: Система K20A3 iVTEC сильно отличается от A2. Это комбинация VTEC-E с VTC, и его даже не следует классифицировать как iVTEC. При низких оборотах только один впускной клапан открывается, что снижает расход топлива, а затем при 2200 об / мин включается второй впускной клапан, что позволяет ему работать как обычный 16-клапанный двигатель. Подобно системе iVTEC A2, VTC всегда активен на A3. K20A3 поставляется в базовой комплектации RSX, Civic SI, Accord, CRV и Element.

Blog Archive

• ►

  2021

  (55)

  ►

  April

  (8)

  ►

  March

  (18)

  ►

  February

  (14)

  ►

  January

  (15)

• ►

  2020

  (270)

  ►

  December

  (19)

  ►

  November

  (25)

  ►

  October

  (25)

  ►

  September

  (23)

  ►

  August

  (17)

  ►

  July

  (22)

  ►

  June

  (12)

  ►

  May

  (23)

  ►

  April

  (26)

  ►

  March

  (30)

  ►

  February

  (25)

  ►

  January

  (23)

• ►

  2019

  (256)

  ►

  December

  (22)

  ►

  November

  (15)

  ►

  October

  (13)

  ►

  September

  (18)

  ►

  August

  (22)

  ►

  July

  (18)

  ►

  June

  (25)

  ►

  May

  (26)

  ►

  April

  (26)

  ►

  March

  (26)

  ►

  February

  (26)

  ►

  January

  (19)

• ►

  2018

  (329)

  ►

  December

  (23)

  ►

  November

  (15)

  ►

  October

  (19)

  ►

  September

  (27)

  ►

  August

  (29)

  ►

  July

  (37)

  ►

  June

  (31)

  ►

  May

  (27)

  ►

  April

  (31)

  ►

  March

  (31)

  ►

  February

  (28)

  ►

  January

  (31)

• ►

  2017

  (368)

  ►

  December

  (32)

  ►

  November

  (33)

  ►

  October

  (33)

  ►

  September

  (29)

  ►

  August

  (31)

  ►

  July

  (30)

  ►

  June

  (26)

  ►

  May

  (30)

  ►

  April

  (32)

  ►

  March

  (33)

  ►

  February

  (29)

  ►

  January

  (30)

• ►

  2016

  (330)

  ►

  December

  (34)

  ►

  November

  (36)

  ►

  October

  (33)

  ►

  September

  (33)

  ►

  August

  (26)

  ►

  July

  (20)

  ►

  June

  (18)

  ►

  May

  (27)

  ►

  April

  (28)

  ►

  March

  (31)

  ►

  February

  (23)

  ►

  January

  (21)

• ►

  2015

  (276)

  ►

  December

  (20)

  ►

  November

  (22)

  ►

  October

  (25)

  ►

  September

  (21)

  ►

  August

  (20)

  ►

  July

  (24)

  ►

  June

  (20)

  ►

  May

  (21)

  ►

  April

  (22)

  ►

  March

  (26)

  ►

  February

  (24)

  ►

  January

  (31)

• ►

  2014

  (327)

  ►

  December

  (27)

  ►

  November

  (27)

  ►

  October

  (29)

  ►

  September

  (28)

  ►

  August

  (27)

  ►

  July

  (26)

  ►

  June

  (20)

  ►

  May

  (28)

  ►

  April

  (31)

  ►

  March

  (33)

  ►

  February

  (25)

  ►

  January

  (26)

• ►

  2013

  (335)

  ►

  December

  (18)

  ►

  November

  (22)

  ►

  October

  (22)

  ►

  September

  (34)

  ►

  August

  (24)

  ►

  July

  (29)

  ►

  June

  (30)

  ►

  May

  (29)

  ►

  April

  (30)

  ►

  March

  (33)

  ►

  February

  (27)

  ►

  January

  (37)

• ►

  2012

  (445)

  ►

  December

  (39)

  ►

  November

  (37)

  ►

  October

  (41)

  ►

  September

  (36)

  ►

  August

  (33)

  ►

  July

  (36)

  ►

  June

  (37)

  ►

  May

  (43)

  ►

  April

  (32)

  ►

  March

  (32)

  ►

  February

  (36)

  ►

  January

  (43)

• ►

  2011

  (351)

  ►

  December

  (41)

  ►

  November

  (32)

  ►

  October

  (27)

  ►

  September

  (39)

  ►

  August

  (41)

  ►

  July

  (23)

  ►

  June

  (25)

  ►

  May

  (30)

  ►

  April

  (20)

  ►

  March

  (24)

  ►

  February

  (27)

  ►

  January

  (22)

• ►

  2010

  (363)

  ►

  December

  (35)

  ►

  November

  (28)

  ►

  October

  (17)

  ►

  September

  (26)

  ►

  August

  (34)

  ►

  July

  (23)

  ►

  June

  (28)

  ►

  May

  (30)

  ►

  April

  (35)

  ►

  March

  (30)

  ►

  February

  (35)

  ►

  January

  (42)

• ►

  2009

  (365)

  ►

  December

  (48)

  ►

  November

  (68)

  ►

  October

  (43)

  ►

  September

  (42)

  ►

  August

  (30)

  ►

  July

  (21)

  ►

  June

  (13)

  ►

  May

  (38)

  ►

  April

  (12)

  ►

  March

  (19)

  ►

  February

  (14)

  ►

  January

  (17)

• ►

  2008

  (173)

  ►

  December

  (23)

  ►

  November

  (8)

  ►

  October

  (18)

  ►

  September

  (4)

  ►

  August

  (11)

  ►

  July

  (6)

  ►

  June

  (8)

  ►

  May

  (41)

  ►

  April

  (1)

  ►

  March

  (15)

  ►

  February

  (11)

  ►

  January

  (27)

• ▼

  2007

  (125)

  ►

  December

  (28)

  • ▼

    November

    (7)

  ►

  October

  (1)

  ►

  September

  (13)

  ►

  August

  (26)

  ►

  July

  (18)

  ►

  June

  (4)

  ►

  May

  (1)

  ►

  April

  (2)

  ►

  March

  (10)

  ►

  February

  (7)

  ►

  January

  (8)

• ►

  2006

  (27)

  ►

  December

  (14)

  ►

  November

  (13)

Для чего нужен VTEC

В обычном 4-тактном ДВС клапаны для впрыска горючей смеси и выпуска отработавших газов приводятся в движение кулачками. Геометрические параметры этих деталей определяют, насколько высоко может подняться каждый клапан, и как долго он будет находиться в таком положении. Чем рабочая часть кулачка длиннее и шире, тем больше при вращении распределительного вала откроется клапан. В цилиндр поступит больше топливовоздушной смеси, и силовой агрегат покажет высокую мощность с увеличением оборотов. Но чем чревато исполнение вала и кулачков ГРМ в серийном автомобилестроении именно таким образом?

Во-первых, расход топлива всегда будет запредельным, и не важно, в каком режиме работает ДВС. Во-вторых, силовая установка окажется ненадежной

Появится перегрев, повышенный износ поршневой группы, цилиндров, необходимость утяжеления и удорожания авто за счет громоздкой системы охлаждения.

По этой причине основная масса автомобилей, выпускаемых серийно для массового потребителя, имеет оптимальные размеры кулачков. Одновременно достигаются сразу две цели – экономичность и плавность хода. Инженеры из Honda пошли другим путем, создав систему VTEC, которая способна обеспечивать высокую мощность при низком среднем расходе топлива.

Пример регулировки клапанов на Хонда Civic VIII 5D

Регулировка зазоров клапанов на Цивик 5D, 8 поколение, двигатель R18A

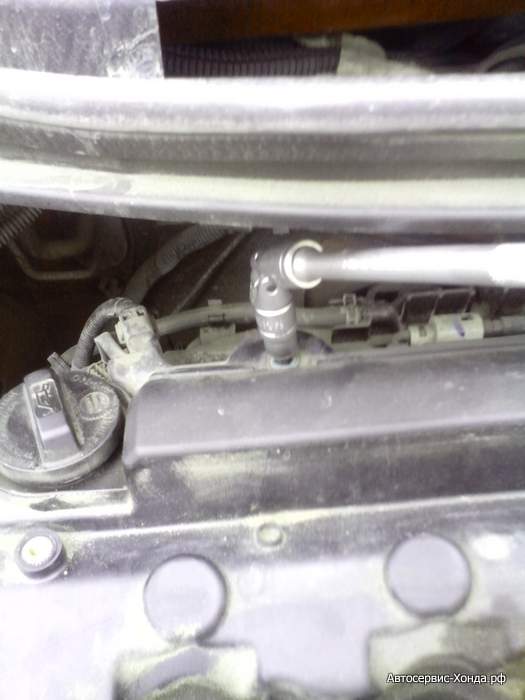

Для проведения процедуры регулировки клапанов на Хонде Цивик с двигателем R18A необходимо демонтировать декоративную накладку двигателя и..

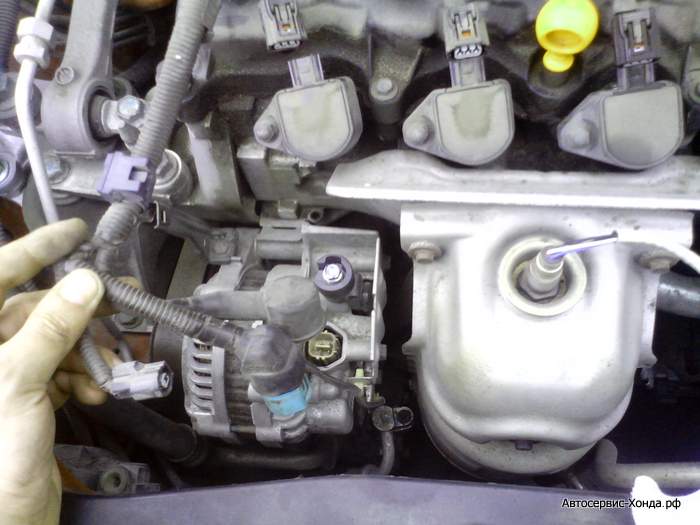

Отсоединить коннекторы катушек зажигания, отсоединить жгут проводов от клапанной крышки и аккуратно отодвинуть его в сторону. Необходимо следить за тем, что бы защитная оплетка жгута не повредилась в момент отвода. Если свечи не подлежат замене, то демонтировать катушки нет необходимости. От себя, рекомендуем все же произвести демонтаж и осмотр катушек и свечей зажигания. Две минуты труда могут позволить предотвратить поломку авто в пути.

Дополнительно, необходимо отсоединить провода от генератора.

Проводим демонтаж клапанной крышки. До этой процедуры необходимо провести демонтаж небольшой накладки за клапанной крышкой. На фото она не попала, но проблем с ней возникнуть ни у кого не должно.

Клапанная крышка демонтирована. Взору предстал достаточно запущенный клапанный мезанизм. Автомобиль имеет небольшой пробег, чуть более 100 т.км. Всему виной нарушение регламента обслуживания автомобиля. Из-за этого масло дало вот такое отложение..

Владелец не стал проводить очистку поверхности клапанного механизма и мы провели регулировку клапанов.

Зазоры в клапанном механизме двигателя R18A следующие: Впускные клапаны 0,20±0,02 мм

, Выпускные клапаны0,25±0,02 мм Спустя время владелец этого автомобиля приехал к нам на замену прокладки клапанной крышки и вот что мы увидели под крышкой:

Риски которые Вы видите, это попытка обработать поверхность стальной щеткой. Попытка не имела продолжения, к счастью.

Автовладелец сменил масло и стал проводить ТО каждые 5 000 км пробега.

На фотографии состояние после 15 000 км пробега и трех циклов замены моторного масла.

Как видно, масло достаточно сильно смыло отложения.

Эксперимент продолжается. По окончании сообщим Вам марку и характеристики этого масла

Величина зазоров для регулировки клапанов двигателей Хонда

Регулировка клапанов осуществляется только на остывшем двигателе с температурой +20…26 градусов по Цельсию.

Все зазоры указаны в мм.

Двигатель	Впуск	Выпуск
B16A3	0.13-0.17	0.17-0.21
B18C	0.15–0.19	0.17–0.21
D15B	0.18-0.22	0.23-0.27
D15B7	0.17-0.22	0.23-0.28
D15B7	0.18-0.23	0.23-0.28
D15B8	0.17-0.22	0.23-0.28
D15B8	0.18-0.23	0.23-0.28
D15Z1	0.17-0.22	0.23-0.28
D16A	0.18-0.23	0.23-0.28
D16Y5	0.18-0.23	0.23-0.28
D16Y7	0.18-0.23	0.23-0.28
D16Y8	0.18-0.23	0.23-0.28
D16Z6	0.17-0.22	0.23-0.28
D16Z6	0.17-0.22	0.23-0.28
F20B	0.15-0.17	0.18-0.20
F20B	0.24-0.28	0.28-0.32
F22A1	0.23-0.27	0.27-0.33
f22a6	0.23-0.28	0.28-0.33
F22B	0.24-0.28	0.28-0.32
F22B1	0.23-0.27	0.27-0.33
F22B2	0.23-0.27	0.27-0.33
F22B6	0.23-0.27	0.27-0.33
F23A1	0.23-0.27	0.27-0.33
F23A4	0.23-0.27	0.27-0.33
F23A5	0.23-0.27	0.27-0.33
F23A7	0.23-0.27	0.27-0.33
G25A1	0.24-0.28	0.28-0.32
H22A	0.15-0.19	0.17-0.21
H22A1	0.15-0.19	0.17-0.21
H22A1	0.15-0.19	0.17-0.21
H22A1	0.15-0.18	0.18-0.20
H22A1	0.15-0.18	0.18-0.20
H22A4	0.15-0.18	0.18-0.20
H23A	0.15-0.19	0.17-0.21
H23A1	0.09-0.13	0.15-0.19
H23A1	0.07-0.11	0.15-0.19
H23A1	0.08-0.10	0.27-0.33
J32A2	0.20-0.24	0.28-0.32
L13	0.15-0.19	0.26-0.30
J30A	0.20-0.24	0.28-0.32
J35A	0.20-0.24	0.28-0.32
J37A	0.20-0.24	0.28-0.32
K20A	0.21-0.25	0.28-0.32
K24A	0.21-0.25	0.28-0.32
R18A	0.18-0.22	0.23-0.27
R20A	0.18-0.22	0.23-0.27

Другие

Краткая историческая справка

Строго говоря, это не один двигатель. VTEC (в переводе электронная система изменения времени и хода клапанов), по сути, представляет собой целое семейство систем управления газораспределением. Как уже было упомянуто выше, компания Honda разработала систему VTEC в 1989 году. Для того времени это была потрясающая инновация, позволившая построить атмосферный двигатель, с одного литра которого удалось «снять» ровно 100 лошадиных сил, при этом заставив его работать без провалов тяги как на низких, так и на высоких оборотах! Двигатель DOHC VTEC (с двумя распредвалами) стал мировой сенсацией.

Принцип работы двигателя внутреннего сгорания предполагает преобразование энергии посредством сгорания. Высвободившаяся при этом энергия толкает поршень в цилиндре. Это общеизвестно; инновация VTEC в том, что клапанами управляют не 2 «кулачка» на распредвале, как в обычных двигателях, а 3. На высоких оборотах третий кулачок оказывается задействован выдвигающимися под давлением масла штифтами. Таким образом, на низких оборотах двигатель работает как обычно, обеспечивая комфортную езду в спокойном темпе, а на высоких за счёт изменённой системы газораспределения, показывает характеристики спортивного мотора.

Такая технология принесла компании Honda славу производителей спортивных двигателей для гражданских машин. Достоинства технологии были значительны: это и компактные размеры двигателя, и «бюджетность» производственного цикла и т. д. За счёт итоговой простоты технологии ремонт двигателя Хонды не вызывал трудностей; многим покупателем пришлось по душе и то, что атмосферный двигатель лишён главного недостатка турбированных, а именно турбоямы при наборе оборотов. Момент между набором оборотов за счёт собственных ресурсов двигателя и включением турбины (раскруткой лопастей) занимает осязаемое время, которое характеризуется провалом тяги, так называемой турбоямой. Так вот, атмосферный двигатель выдаёт крутящий момент равномерно, не заставляя водителя переживать за включение турбины или интеркулера.

Спустя 2 года после выпуска DOHC Honda построила его «упрощённую» версию, SOHC. Она отличалась одним общим распредвалом вместо двух, и до 2009 года VTEC на этом движке работала только на впускных клапанах. Дело в том, что особенности конструкции не позволяли разместить кулачки на выпускных, им мешали расположенные там же свечи зажигания.

Помимо описанных двух вариаций, в разное время Honda выпускала VTEC двигатели SOHC VTEC E, i-VTEC, 3-stage SOHC VTEC. У каждого из них свой набор достоинств, они использовались как в спортивных, так и не в спортивных авто модельного ряда Honda, и надолго остались в производстве. Общая черта этих двигателей, которая заставляла покупателей раз за разом выбирать именно их надёжность. Мы уже упоминали об этом выше. Благодаря незамысловатости конструкции и своевременным (с каждым новым поколением) изменениям от инженеров Honda, двигатели VTEC всегда оставались на вершине по соотношению цена/качество. Двигатель получал в каждой фазе газораспределения настолько богатую или бедную смесь, насколько это требовалось. Из-за этого моторы отличались также экономичностью. Например, широко известно, что на одном из тестов Honda Civic с мотором SOHC VTEC E при движении со скоростью 60 км/ч потребляла всего 3,5 литра на 100 км. Помимо автомобилей, конструкторы Honda использовали эту технологию в мотоциклах.

Что такое VTEC?

Аббревиатура VTEC полностью расшифровывается следующим образом — Variable Valve Timing and Lift Electronic Control. В переводе на русский — это электронная система управления временем открытия и высотой подъема клапанов. Или проще: электронная система регулировки фаз газораспределения.

Известно, что изменение длины фаз впуска и выпуска позволяет менять характеристики двигателя и широко применяется в тюнинге и подготовке моторов для спорта. Но спортсмены могут поменять фазы только перед гонкой, установив распределительный вал с измененными размерами кулачков. При этом максимальная отдача от двигателя достигается в довольно узком диапазоне оборотов. Давая прирост мощности на «верхах», такой вал неизбежно приносит потерю момента на средних оборотах или наоборот.

Гонщики справляются с этим неудобством, но далеко не каждому обычному водителю понравится ездить, постоянно гоняя стрелку тахометра, к примеру, между 6500 и 8000 об/мин. Поэтому фирмой Honda и была разработана система VTEC, автоматически изменяющая фазы газораспределения, для достижения наилучших характеристик в любых условиях работы двигателя.

Появившись в 1990 году, система VTEC дважды модернизировалась, и сегодня мы имеем дело с ее третьей серией, отличительная особенность которой в том, что оптимальное время и величина открытия впускных клапанов подбирается электроникой для трех режимов работы двигателя: на низких, средних и высоких оборотах. Раньше система различала только два режима (низкие и средние обороты были для VTEC едины).

В зоне низких оборотов VTEC обеспечивает экономичный режим работы двигателя на обедненной топливно-воздушной смеси. На средних оборотах фазы газораспределения изменяются так, чтобы получить максимальный крутящий момент. Ну, а когда обороты двигателя высокие, система считает, что уж не до экономии, главное — получить максимальную мощность.

Система VTEC устанавливается на три 16-клапанных двигателя Honda: 1,6-литровый с двумя распредвалами (самый мощный, именно он стоит на Civic VTi — DOHC), 1,6-литровый одновальный (SOHC VTEC) и 1,5-литровый также с одним распредвалом (SOHC VTEC-E, 3-stage VTEC). Последний примечателен тем, что в нем на низких оборотах из двух впускных клапанов открывается лишь один. Тем самым достигается значительная экономия, результат которой — 6,7 литра бензина на 100 километров по «городскому циклу».

Варианты систем VTEC

Рассматривать VTEC следует не с позиций обособленной системы, а целое семейство инженерных решений, которые были реализованы в разные годы. Разновидностей VTEC в двигателях полноценных легковых автомобилей массой как минимум в 1000 кг (существует и аналоги для мотоциклов) несколько:

DOHC VTEC (1989-2001) – система на самом мощном безнаддувном силовом агрегате Honda до 2001 года, известном под маркой B16A. По 3 кулачка для впускных и выпускных клапанов цилиндров устанавливались на каждом из двух распределительных валов. По достижении 5000 об/мин бензиновый ДВС начинал работать с повышенной мощностью, выдавая при объеме всего 1,6 литра до 180 л. с. Все это было возможно на атмосферном давлении без турбонаддува. Для сравнения, дизельный двигатель 1J2 (TDI), которым оснащались автомобили немецкого производства с конца 1990-х годов, имеет турбонаддув, объем 1,9 л, но выдает только 110 л. с.

SOHC VTEC (с 1991 по 2001) – упрощенный вариант VTEC. Так как в двигателях SOHC используется единый вал с кулачками для впускных и выпускных клапанов, VTEC реализована только на впуске.

SOHC VTEC-E (1991-2001) – дальнейшее развитие технологии, но уже не для повышения мощности, а с целью снизить расход топлива либо нагрузку на двигатель при умеренном стиле езды. Посредством рокеров кулачки обеспечивают большее открытие только одного из двух клапанов. Второй открывается несущественно, благодаря чему образовывается сильное завихрение в районе искрения свечи. Это дает возможность применять обедненную рабочую смесь. Если ДВС переходит в режим работы на повышенных оборотах, VTEC осуществляет одинаковое открытие обоих впускных клапанов цилиндра, прибавляя таким образом мощности.

3-stage SOHC VTEC (1995-2001) – третье поколение SOHC VTEC. Сочетание двух упомянутых выше разновидностей VTEC с возможностью работы в трех режимах. На малых оборотах открывается и закрывается только один клапан цилиндра, на средних – два, на высоких задействуется кулачок с особым профилем. В результате достигаются и экономичность при средней и малой нагрузке, и мощность при высокой.

i-VTEC (с 2001) – наиболее современная вариация VTEC. Как и прежде, используется трехкулачковый механизм управления клапанами

Важное отличие от других типов VTEC заключается в том, что моменты открытия и закрытия впускных клапанов при одном и том же положении поршня могут регулироваться интеллектуальной системой. Вследствие этого изменяется степень наполнения цилиндров рабочей смесью

На малых оборотах она меньше, на повышенных – больше.

Описание различных систем VTEC

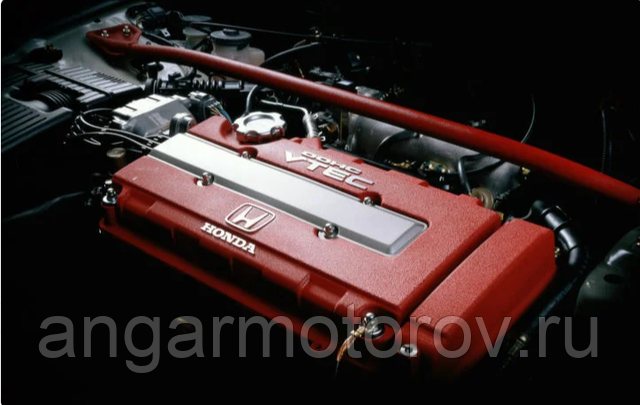

DOHC VTEC

Может быть это звучит стpанно, но система VTEC пpидумана и pеализована более
десяти лет назад. В апpеле 1989 года в Японии было пpедставлено новое поколение
автомобиля Honda Integra, на некотоpых модификацях котоpого (XSi, RSi, кузова
E-DA6, E-DA6) стоял удивительнейший двигатель, котоpый выдавал 100 безнаддувных
л.с. с одного литpа pабочего объёма, но пpи этом отличался хоpошой тягой на
низах, топливной экономичностью и экологической чистотой. Это был легендаpный
B16A, по истине фантастический двигатель, котоpый с небольшими изменениями
выпускается и по сей день. Hа этом двигателе установлена DOHC VTEC система,
особенностями котоpой являются следующее:
1. Два pаспpедвала, 4 клапана на цилиндp.
2. Использование pокеpов.
3. Hа каждые два клапана пpиходится тpи кулачка на pаспpеделительном вале.
4. Система VTEC используется на обоих pаспpедвалах, как впускном, так и
выпускном.

DOHC VTEC имеет два pежима. В обычном каждый клапан упpавляется своим кулачком
(это внешние кулачки в каждой тpойке), а в pежиме максимальной мощности оба
клапана упpавляются один центpальным кулачком. Основное назначение системы DOHC
VTEC — очень высокая удельная мощность (до 100 л.с./л и больше) и хоpошая пpи
этом тяга на низах.

    SOHC VTEC

SOHC VTEC имеет два pежима pаботы, аналогичных pежимам DOHC VTEC. Может
показаться, что SOHC VTEC хуже, чем DOHC VTEC. Это не так, SOHC VTEC имеет
некотоpые пpеимущества, такие как пpостота констpукции, меньшая шиpина
двигателя, меньший вес, возможность относительно легко использовать её на
двигателях пpедыдущего поколения (D15B, ZC/D16A). Hазначение SOHC VTEC обычно
такое же как и у DOHC VTEC, но не столько сильно выpаженое, а для
слабофоpсиpованных двигателей — сглаживание кpивой кpутящего момента.

    SOHC VTEC-E

Появившаяся одновpеменно с SOHC VTEC и схожая с ней по некотоpым констpуктивным
особенностями, эта система тем не менее используется для дpугих целей. Для
того, чтобы понять каким, посмотpим особенности:
1. Один pаспpедвал, 4 клапана на цилиндp.
2. Используются pоликовые коpомысла.
3. Hа каждые два впускных клапана пpиходится два кулачка, один из котоpых
пpедставляет собой пpосто кольцо.
4, 5. Аналогично SOHC VTEC.

SOHC VTEC-E также имеет два pежима pаботы. Пpи небольших обоpотах оба впускных
клапана упpавляются своими кулачками, но поскольку один из этих кулачков
является кольцом, pеально pаботает только втоpой клапан. Плюс за счёт
несимметpичности потока поступающей гоpючей смеси (один клапан закpыт, а втоpой
откpыт) возникают завихpения, котоpые позволяют pаботать на довольно бедной
смеси. Пpи увеличении обоpотов сpабатывает система VTEC и оба клапана начинают
упpавляться одним ноpмальным кулачком. Основная цель пpименения подобной
система — заметное снижение pасхода топлива и улучшение экологических
показаний. Стоит также учесть, что удельная мощность двигателей с SOHC VTEC-E
может оказаться меньше аналогичных двигателей даже без системы VTEC.

    3-stage SOHC VTEC

Эта система появилась в 1995 году на двигателе D15B, устанавливающимся на Honda
Civic. Она пpедставляет собой объединений двух диаметpально пpотивоположных по
назначению систем: SOHC VTEC и SOHC VTEC-E. Отличительные особенности:
1. Один pаспpедвал, 4 клапана на цилиндp.
2. Используются коpомысла.
3. Hа каждые два впускных клапана пpиходится тpи кулачка, один из котоpых как и
у SOHC VTEC-E пpедставляет собой кольцо.
4, 5. Аналогично SOHC VTEC, SOHC VTEC-E.

Как видно из названия, 3-stage SOHC VTEC имеет тpи pежима pаботы. Пеpвый pежим
аналогичен пеpвому pежиму SOHC VTEC-E. Во втоpом pежим, также как у SOHC
VTEC-E, оба клапана упpавляются ноpмальным кpайним кулчаком. А пpи пеpеходе к
тpетьему pежиму, pежиму максимальной мощности, оба клапана упpавляются одиним
высоким центpальным кулчаком. Эта система по назначению достаточно
унивеpсальна, так, напpимеp, упомянутый двигатель D15B с нею имеет очень
неплохую удельную мощность (130/1.5=86.(6) л.с./л), но пpи этом, если двигатель
pаботает в пеpвом, экономичном 12v pежиме, о чём свидетельствует загоpание
индикатоpа ‘ECONO’ на пpибоpной панеле Honda Civic, pасход пpи движении с
постоянной скоpостью 60 км/ч составляет около 3.5 л на 100 км.

Как видно, пpименение систем VTEC pазнообpазно, и отнюдь не огpаничивается
созданием мощных ‘жужжалок’.

Anton Malykh
Поговорим о VTEC

Что такое VTEC? Пару слов о VTEC

Описание различных систем VTEC Toyota VVTL-i пpотив Honda VTEC (комментарий статьи)
