Как снять торпеду на калине? пошаговая инструкция

Лампочки и индикаторы

Зачастую, лампочки отвечают за те вещи, на которые водитель должен обращать внимание в первую очередь. Приборная панель Лады Калина оснащена такими индикаторами:

Лампочка, показывающая неисправность в электронном распределении сил между тормозными колодками При нормальной работе данного узла, лампочка загорается красным светом на несколько секунд, во время включения зажигания. Это свидетельствует о том, что датчик работает стабильно, и неполадок не выявлено

Лампочка, показывающая неисправность в электронном распределении сил между тормозными колодками. При нормальной работе данного узла, лампочка загорается красным светом на несколько секунд, во время включения зажигания. Это свидетельствует о том, что датчик работает стабильно, и неполадок не выявлено.

Если же, лампа горит постоянно, значит силы распределены между тормозными колодками не равномерно, и давление на одну из них увеличено. Это грозит ускоренным износом, и в дальнейшем поломкой.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

• Индикатор заряда аккумуляторной батареи. Если аккумулятор заряжен достаточно, для того, чтоб прокрутить колленвал «на холодную», то лампочка загорится только при включении зажигания и потухнет через пару секунд. Если же заряд на минимальном уровне, то лампа будет гореть постоянно, и двигатель завести с стартера Вам не удастся.
• Лампа неисправности системы, отвечающей за управление двигателем. Так же, как и остальные загорается на пару секунд, после того, как завести двигатель. Если индикатор не гаснет, значит в данном узле проблема, описание которой можно получить при наличии характерных симптомов. Поломок, связанных с данной системой может быть множество.
• Так, как Лада Калина оснащена системой антиблокировки тормозов, на ней существует показатель неисправности ABS. При отсутствии этой опции, тормоза остаются полностью рабочими.
• Лампочка, отвечающая за исправность подушек безопасности. Приборная панель автомобилей Лада не всегда оснащена данной функцией.
• Индикатор аварийного состояния системы тормозов. При нормальной работе узла, горит немного дольше остальных. Если не тухнет вообще – значит система неисправна. Хотя, причина может быть и в низком уровне тормозной жидкости.
• Показатель пристегнутых ремней безопасности. Загорается на полторы минуты, и сопровождается характерным звуком.
• Иммобилайзер. Отвечает за исправность системы пуска двигателя. При нормальном состоянии, загорается на пару секунд и гаснет. Если в системе есть сбои, лампочка будет мигать. Также, она может гореть после пуска двигателя 15 секунд. Это говорит о том, что система анти-угона выключена.
• Датчики включения ближнего/дальнего света.
• Лампочка рулевого усилителя.
• Аварийная сигнализация. Включается вручную.
• Индикатор топлива. Загорается в том случае, если в баке менее 10 литров бензина.
• Показатели поворотов.
• И последняя лампочка на панели Лада Калина – давление масла. Если она не гаснет после того, как завести двигатель, то движение невозможно.

Расшифровка символов

Помимо индикаторов, приборная панель Лады Калина имеет показатели скорости, количество оборотов коленчатого вала за 1 минуту, температуру охлаждающей жидкости и уровень топлива.

Разобрать описание каждой лампочки, можно по ее характерной форме. То есть, датчик заряда аккумуляторной батареи выполнен в виде нарисованного аккумулятора с значком «+» и «-», лампочка показателя поворотов – в виде стрелки и т.д.

В последнее время, автомобили Лада стали довольно современными, и их приборная панель оснащена многими дополнительными опциями. Они могут уберечь владельца от серьезных затрат на капитальный ремонт, а также, от травм при ДТП. Разработчики и конструкторы Авто Ваза, настоятельно не рекомендуют игнорировать датчики на панели приборов, так как они являются исключительно важными показателями при эксплуатации авто.

https://youtube.com/watch?v=UJAr6DmJSaU

Демонтаж приборной панели автомобиля

Здесь спрятаны крепления торпеды

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

• крестовая отвертка с короткой ручкой;
• шлицевая (минусовая) отвертка с короткой ручкой;
• трубчатый ключ на 10;
• маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.

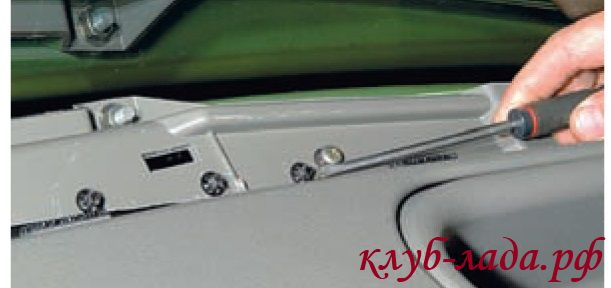

Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели

Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы

Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Разобранная торпеда

Теперь можно приступить к демонтажу центральной консоли.

1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

https://youtube.com/watch?v=JUKOvYdDEro

саморезами лампочек в комбинации приборов

Наверное, все почти владельцы автомобилей семейства Лада хотя Калина бы раз за время эксплуатации своего средства транспортного сталкивались с такой ситуацией: садишься в поворачиваешь, машину ключ в замке зажигания, а подсветка приборов панели не горит. Или может не гореть подсветки лампочка жидкокристаллического индикатора. Это распространенная автомобилях в проблема первого поколения. Дело в том, признанию, по что руководства Волжского автомобильного завода, освещения лампы комбинации приборов и салона для Лада семейства Калина до 2013 года заказывали у производителя сомнительного.

Снятие и разбор комбинации приборов следующем в осуществляются порядке.

1. Сначала нужно отключить или массу снять минусовую клемму с отрицательного аккумуляторной вывода батареи.
2. Затем необходимо опустить колонку рулевую в крайнее нижнее положение.
3. После следует этого снять декоративную накладку комбинации открутив, приборов 2 самореза.
4. Далее нужно вытянуть ниши из накладку.

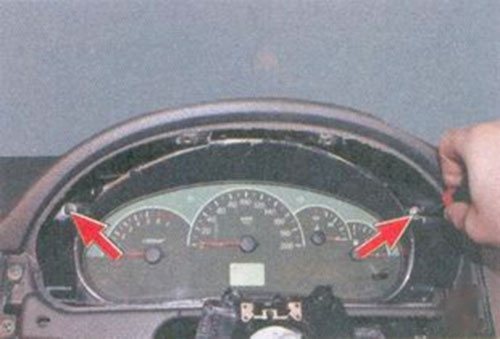

5. После этого необходимо аккуратно винты открутить крепления щитка приборов и повернуть лицом «щиток» вниз. Станет видна зеленая жгута колодка проводов.
6. При помощи минусовой нужно отвертки аккуратно повернуть черный фиксатор по стрелке часовой.
7. После установки фиксатора в правильное остается положение только снять щиток приборов.

того После как щиток снят, можно него из вынимать перегоревшие лампы вместе с патронами. они Выворачиваются против часовой стрелки.

https://youtube.com/watch?v=BgEN_OJ9lBQ

‘); doc.ript (»);}}} (function(num,link){function addEventListener(e,t,f){if(e.addEvent)e.addEventListener(t,f,false);else if(e.attachEvent)e.function(‘on’+t,f)} attachEvent removeEvent(e,t,f){if(e.removeEventListener)e.removeEventListener(t,f,false);detachEvent if(e.else)e.detachEvent(‘on’+t,f)} var BannerLoader={top:0,400:height,cm:document.compatMode==»CSS1Compat», scroll:var(){function ch=self.innerHeight||this.cm&&document.clientHeight.documentElement||document.body.clientHeight; var st=pageYOffset.self||this.cm&&document.documentElement.scrollTop||body.document.scrollTop; var sh=self.scrollHeight||document.cm&&this.documentElement.scrollHeight||document.body.this; if((st-scrollHeight.top=top.height*0.8)||(sh-this.topИсточник

Снятие и замена

Распиновка блока комфорта лада приора

Итак, при твёрдой уверенности, что панель приборов «Приоры» неисправна, её необходимо снять для замены

Проводить эту операцию необходимо очень осторожно, чтобы не повредить корпус облицовки и провода, идущие под комбинацией приборов. В первую очередь по правилам полагается при любых работах с электрооборудованием отключать аккумулятор. В данном

В данном

случае это действие также имеет смысл, так как ЭБУ панели приборов находится под постоянной нагрузкой для сохранения параметров. Поэтому стоит сначала отключить клемму аккумулятора. После этого в салоне, начать демонтаж устройства. Первой, снимается панель под рулевой колонкой, закрывающая блок предохранителей. Она держится тремя декоративными пластиковыми замками. Провернув их на пол-оборота, можно её снять. После этого вывернуть четыре самореза, удерживающих накладной щиток панели приборов. Теперь комбинация открыта полностью.

Теперь нужно открутить ещё два винта удерживающих её и вынуть панель. Аккуратно перевернуть. Отвести в сторону защёлку-фиксатор разъёма. При этом действии он частично выйдет из паза. Теперь полностью отсоединить деталь и убрать в сторону. Если в панели необходима только замена ламп, то сделать это довольно просто. Они идут сразу в специальных пластиковых гнёздах при продаже. На устройстве они расположены в небольших колодцах, пластиковым концом, вверх. Достаточно взяться за него и провернуть на четверть оборота против часовой стрелки. Лампа сразу выпадет. В конце требуется вставить на её место новую, и провернув по часовой, зафиксировать.

Установка на место панели

Перед тем как поставить на своё место новую панель, стоит убедиться в том, что питание к ней поступает правильно. Для этого понадобится контрольная лампа, с возможностью проверки как «+» так и контакта «-». Надо знать, что на 19 контакте колодки располагается общий «минус» устройства. Или как говорят — «масса». На контакте 20 постоянный плюс от аккумуляторной батареи, и на 21-м контакте, «плюс» появляется при включении зажигания. Вот эти гнёзда разъёма обязательно стоит проверить перед установкой новой комбинации. А уже после того, как контакты проверены, можно подключить к разъёму новую панель, и проверить её, включив зажигание. Если всё нормально, можно устанавливать на место. Её или старую, если в той было необходимо только поменять лампочки. Установить комбинацию приборов на панели «Приоры», можно сделав всё в обратном порядке.

Особенности панели приборов «Гамма»

На самых последних моделях автомобилей «Приора» устанавливается заводская система навигации. И вот в этом случае ставится модель с названием «Гамма». Но не стоит считать, что это хорошо исполненная игрушка, пригодная только для автомобиля с

навигацией. Нет, она прекрасно устанавливается и на «Приоры» ранних версий. Так как менять в проводке практически ничего не надо. Единственная доработка: провести один провод к диагностическому разъёму автомобиля! Но это позволит водителю, кроме потрясающего дизайна, иметь перед глазами бортовой компьютер машины с множеством функций, вплоть до считывания кодов ошибок главного ЭБУ «Приоры». В общем, хоть и дорогая вещь, но она стоит этих денег. На видео, снятие панели приборов «Приоры»:

• Резонатор глушителя своими руками
• Лямбда-зонд «Приоры»
• Особенности датчика детонации на «Приоре»
• Что собой представляет датчик скорости на «Приоре»

Как снять панель на калине

Снятие панели приборов в сборе с отопителем Лада Калина

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.

Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки

Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание. Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто

Но и это сделать не так просто

Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

• крестовая отвертка;
• шлицевая отвертка;
• ключ на 10 с круглой головкой;
• маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

1. Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
2. Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
3. Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
4. После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
5. Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей. Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Шумоизоляция панели/торпедо Калины

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Основной источник скрипов панели Калины и впрочем любой другой русской машины — это элементы панели (бардачок, блок предохранителей, накладки панели и т. д.), воздуховоды, жгуты проводов и разъемы. Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Избавляемся от всех дребезгов Калины, снимаем панель

Чтобы не упустить ни одного сверчка без снятия панели Калина не обойтись. В дополнение к тому о чем говорилось выше добавляем шумоизоляцию панели Калины:1) Утяжеляем торпедо. Чтобы пластик не дребезжал его утяжеляют. Для этого подойдет виброматериал. Обклеиваем тыльную сторону панели виброй.2) Оклейка панели спеном или битопластом. Что в комплексе не только избавит от скрипов, но и уменьшит уровень шума мотора. Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином.Результат такой комплексной шумоизоляции панели должен превзойти все Ваши ожидания. Кстати, если Вы решили снять торпедо, тогда сразу обработайте и моторный щит.

Источник фото:

Ключевые слова:

Снятие панели (торпедо) Калины

Необходимый инструмент: головка «на 24», ключ «на 10», крестовая и плоская отвертка.

Сначала нужно снять комбинацию приборов. Затем снять руль и подрулевые переключатели.

1. Снять левую обивку направляющей стойки, поддев ее отверткой, и отщелкнув 3 пистона. Аналогично снять правую обивку передней стойки.
2. Снять кожух магнитолы из гнезда, поддев отверткой.
3. Отсоединяем колодки с проводами нажав на фиксаторы.

1. Снять левую заглушку из центральной накладки облицовки панели приборов, выдавив ее пальцем. Аналогично снять правую заглушку.
2. Снять ручку с рычага включения режима рециркуляции воз­духа.
3. Снять ручку регулятора распределения потоков воздуха.

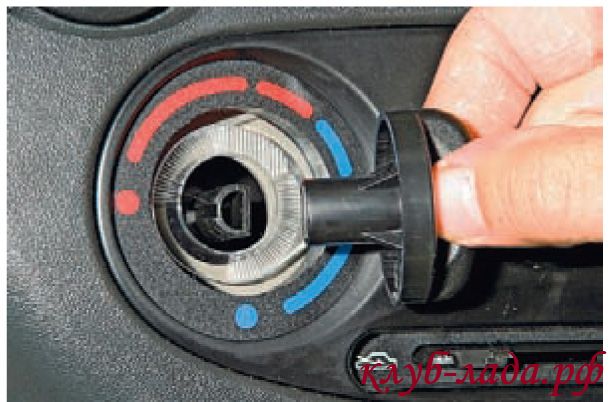

1. Снять ручку регулятора температуры воздуха.
2. Снять ручку переключателя режимов работы вентилятора, поддев ее отверткой.
3. Отвернуть 2 самореза крепления центральной накладки обли­цовки панели приборов, используя крестовую отвертку.

1. Отвести накладку панели приборов, выводя пружинные фиксаторы из-под облицовки панели приборов. Удерживаем ее в руках.
2. Отсоединить колодки с проводами аварийной сигнализации, нажав пальцами на фиксаторы.

1. Отсоединить колодки жгутов проводов от 2 патронов ламп подсветки.
2. Отсоединить колодку жгута проводов от переключателя режимов работы вентилятора.
3. Отсоединить колодку жгута проводов от выключателя обогрева заднего стекла.
4. Открыть крышку вещевого ящика и отжимаем рукой верхнюю планку крепления декоративного материала и снимаем ее.

1. Внутри вещевого ящика отвернуть винт крепления облицовки па­нели приборов с помощью крестовой отвертки.
2. Снять плафон освещения вещевого ящика, поддев отверткой. Отсоединить провода плафона.
3. Отвернуть саморез крепления выключателя плафона освещения вещевого ящика с помощью крестовой отвертки.
4. Снять выключатель из гнезда, отсоединить колодку проводов от выключателя. Отвернуть 4 самореза крепления блока управления вентиляцией и отоплением к облицовке с помощью крестовой отвертки.

1. Отвернуть 2 самореза крепления левого дефлектора системы вентиляции и отопления салона с помощью крестовой отвертки.
2. Снять левый дефлектор. Аналогично снять правый дефлектор.

Расположение крепежных отверстий облицовки панели приборов (вид спереди). Расположение крепежных отверстий облицовки панели приборов (вид снизу). Под ветровым стеклом снять стопорные шайбы (14 шт.) крепления облицовки панели при­боров, используя отвертку. Потребуется вывернуть:

• 6 саморезов (под «а») крестовой отверткой.
• 7 гаек (б) крепления облицовки ключом «на 10».
• 9 са­морезов (в) верхнего крепления облицовки крестовой отверткой.
• 4 винта (г) и 4 самореза (д) спереди.
• 2 винта (е) и 2 самореза (ж) снизу под панелью приборов.
• 1 саморез нижнего крепления монтажного блока к панели приборов

После чего снять панель калины (облицовку).

саморезами лампочек в комбинации приборов

Наверное, все почти владельцы автомобилей семейства Лада хотя Калина бы раз за время эксплуатации своего средства транспортного сталкивались с такой ситуацией: садишься в поворачиваешь, машину ключ в замке зажигания, а подсветка приборов панели не горит. Или может не гореть подсветки лампочка жидкокристаллического индикатора. Это распространенная автомобилях в проблема первого поколения. Дело в том, признанию, по что руководства Волжского автомобильного завода, освещения лампы комбинации приборов и салона для Лада семейства Калина до 2013 года заказывали у производителя сомнительного.

Снятие и разбор комбинации приборов следующем в осуществляются порядке.

1. Сначала нужно отключить или массу снять минусовую клемму с отрицательного аккумуляторной вывода батареи.
2. Затем необходимо опустить колонку рулевую в крайнее нижнее положение.
3. После следует этого снять декоративную накладку комбинации открутив, приборов 2 самореза.
4. Далее нужно вытянуть ниши из накладку.
5. После этого необходимо аккуратно винты открутить крепления щитка приборов и повернуть лицом «щиток» вниз. Станет видна зеленая жгута колодка проводов.
6. При помощи минусовой нужно отвертки аккуратно повернуть черный фиксатор по стрелке часовой.
7. После установки фиксатора в правильное остается положение только снять щиток приборов.

того После как щиток снят, можно него из вынимать перегоревшие лампы вместе с патронами. они Выворачиваются против часовой стрелки.

‘); doc.ript (»);}}} (function(num,link){function addEventListener(e,t,f){if(e.addEvent)e.addEventListener(t,f,false);else if(e.attachEvent)e.function(‘on’+t,f)} attachEvent removeEvent(e,t,f){if(e.removeEventListener)e.removeEventListener(t,f,false);detachEvent if(e.else)e.detachEvent(‘on’+t,f)} var BannerLoader={top:0,400:height,cm:document.compatMode==»CSS1Compat», scroll:var(){function ch=self.innerHeight||this.cm&&document.clientHeight.documentElement||document.body.clientHeight; var st=pageYOffset.self||this.cm&&document.documentElement.scrollTop||body.document.scrollTop; var sh=self.scrollHeight||document.cm&&this.documentElement.scrollHeight||document.body.this; if((st-scrollHeight.top=top.height*0.8)||(sh-this.topИсточник

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина
