Как установить прикуриватель на гранту

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.
8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

как снять, произвести замену и причины неисправности

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Видео «Замена предохранителя прикуривателя»

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Как правильно снять прикуриватель на Ладе Гранта

В представленном фотоотчете будет показано, как снять прикуриватель на Лада Гранта, для его замены или ремонта.Также вы узнаете по каким причинам выходит из строя прикуриватель.

Почему выходит из строя прикуриватель на Лада Гранте

Одной из основной причиной выхода из строя прикуривателя Лады Гранта, является короткое замыкание, которое может возникнуть сбоем в бортовой сети автомобиля либо по причине износа внутренних элементов.Также снятие прикуривателя на Гранте необходимо еще для замены перегоревшего диода (лампочки) освещения гнезда.

Какой купить прикуриватель

Если у вас не получается найти оригинальный прикуриватель Гранты, то отличной альтернативой ему будет запчасть произведенная компанией «Хамманд Россия» номер по каталогу DA5100F0109

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя.Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу.Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Вот так вот как-то.

Изображения


laser

Посмотреть профиль

Отправить личное сообщение для laser

Найти ещё сообщения от laser

Просмотр загрузок

Как вариант, для подключения разных потребителей, насоса, мини мойки на 12В и т.д.

Источник питания — фонарь — Berkut SMART POWER SP-4L http://emporia-auto.ru/auto/show25176.html

Алекс73

Посмотреть профиль

Отправить личное сообщение для Алекс73

Найти ещё сообщения от Алекс73

Просмотр загрузок

denvoy1506

Посмотреть профиль

Найти ещё сообщения от denvoy1506

У меня проблема была тоже с этой заразой. Усик замкнуло на массу, когда вставлял адаптер от регистратора, причем этот усик пригорел к корпусу и при попытке сменить предохранитель — новый предохранитель тут-же выгорал. Что неприятно — от этого же предохранителя питается приборная панель и иммобилайзер, поэтому двигатель завести невозможно (превед конструкторам). Я отковырял этот злосчастный усик и все. Кстати, в сервисе за замену прикуривателя (усик-то отломан, расковырян) заломили аж под 5 кусков — мол торпедо разбирать и антифриз сливать.

Этот прикуриватель, к слову, называется «Евро». Все у них через Ж, однако.

MypmypkuH

Посмотреть профиль

Отправить личное сообщение для MypmypkuH

Найти ещё сообщения от MypmypkuH

Зеленое кольцо должно сидеть на предохранителе подсветки. Если предохранитель прикуривателя не в порядке, то и панель приборов бы не светится — сразу заметно.

Хотел создавать тему, но попрошу совета в этой. Понадобился мне постоянный плюс в салоне. 1,5 часа просидел над прикуривателем, но так и не смог вытащить его гнездо из панели. Пробывал изнутри залезть рукой и надавить посильней, снаружи подцепить, повернуть в какую-нибудь сторону — ничего не помогает. Подобных тем не нашел. Где-то в интернете наткнулся на информацию о том, что надо отогнуть какой-то фиксатор внутри гнезда. Попробывал — коротнул плюс с минусом, сжег предохранитель, раздербанил какой-то внутренний лепесток в прикуривателе — а он так и сидит на своём месте. В связи с этим 2 вопроса — как всё-таки извлечь гнездо прикуривателя и на каком авто стоят такие же гнезда как на гранте? Калина, приора, десятка или везде одинаковые?

STAS.kz

Посмотреть профиль

Отправить личное сообщение для STAS.kz

Найти ещё сообщения от STAS.kz

Зеленое кольцо должно сидеть на предохранителе подсветки. Если предохранитель прикуривателя не в порядке, то и панель приборов бы не светится — сразу заметно.

Хотел создавать тему, но попрошу совета в этой. Понадобился мне постоянный плюс в салоне. 1,5 часа просидел над прикуривателем, но так и не смог вытащить его гнездо из панели. Пробывал изнутри залезть рукой и надавить посильней, снаружи подцепить, повернуть в какую-нибудь сторону — ничего не помогает. Подобных тем не нашел. Где-то в интернете наткнулся на информацию о том, что надо отогнуть какой-то фиксатор внутри гнезда. Попробывал — коротнул плюс с минусом, сжег предохранитель, раздербанил какой-то внутренний лепесток в прикуривателе — а он так и сидит на своём месте. В связи с этим 2 вопроса — как всё-таки извлечь гнездо прикуривателя и на каком авто стоят такие же гнезда как на гранте? Калина, приора, десятка или везде одинаковые?

MypmypkuH

Посмотреть профиль

Отправить личное сообщение для MypmypkuH

Найти ещё сообщения от MypmypkuH

SpaceNavigator

Посмотреть профиль

Отправить личное сообщение для SpaceNavigator

Найти ещё сообщения от SpaceNavigator

Я снимал прикуриватель с Гранты не разбирая центральной консоли. Сразу могу сказать — дело это геморное, придется чуть ли не раком в машине лежать. Я разобрал только со 2-й попытки. С первой попытки тоже не получилось т.к. не был известен принцип его крепления. В общем что бы его вытащить необходимо тонкую отвертку «-«, терпение и набор матерных слов — по-другому реально никак. Вобщем фишка в том, что нужно отжать 2 усика которые держат прикуриваетль в патроне. Одновременно сжать их невозможно т.к. расположены они друг против друга в глубине прикуривателя (при этом надо еще постараться не закоротить прикуриватель, иначе ни гудок ни табло рабоать не будут), поэтому одно место где сидит усико я расковырял (патрон в котором сидит прикуриватель пластиковый зеленого цвет), и только потом кое как он мне поддался. Если я не ошибаюсь на Калинах и Приорах стоит такойже прикуриватель. В общем кое-как я его одолел, тоже нужно было взять + с прикуривателся, после даже не стал его на место защелкивать вдруг опять прийдется снимать — а опять полу-раком лежать неохото.

Замена прикуривателя на USB розетку

Из-за конструктивных особенностей лифтбека возникают некоторые сложности с прикуривателем. Короткий корпус не обеспечивает надежной фиксации, из-за чего подключенные приборы могут выключаться. Поэтому многие владельцы ставят вместо автоприкуривателя розетку 12 вольт.

Для этой процедуры подойдут стандартные розетки АвтоВАЗа для Газели, Весты или ИксРей. Артикул детали 118.3725 СОАТЭ. Цена устройства – 150 – 200 рублей.

1. Обесточиваем машину, снимая минусовую клемму с аккумулятора или вытаскивая соответствующий предохранитель.
2. Вытаскиваем металлический патрон.
3. Подгибаем фиксирующие усики.
4. Демонтируем внутреннюю часть автоприкуривателя.
5. Отсоединяем колодку проводов.
6. Подключаем штекер к разъему розетки.
7. Монтируем ее в отверстие прикуривателя.

Минус такой процедуры в том, что устройство перестанет работать по назначению. Розетка не будет подсвечиваться из-за демонтажа светофильтра. Однако все подключенные приборы надежно фиксируются в гнезде. Подробно узнать о процедуре монтажа можно из видео.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2019 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Провода и предохранители | Лады Гранты

Электрооборудование в большинстве российских автомобилей выполнено по однопроводной схеме – присутствуют специальные выводы источников и потребителей электрического тока, которые соединены со всем кузовом автомобиля, выполняющего уже в свою очередь функцию второго провода.

Большое количество изделий электрооборудования Лады Гранты работает при уже включенном выключателе зажигания. Но есть такое электрооборудование, которое независимо от выключателя зажигания, может работать, это наружное освещение, сигналы торможения, сигнализация дальним светом фар, аварийная сигнализация, прикуриватель, радиоприёмник, но есть исключения, и другие. К тому же надо отметить то, что большое количество цепей питания подавляющего электрического оборудования автомобиля специально защищается плавкими предохранителями. Такими предохранителями не защищены только цепь заряда аккумуляторной батареи и ещё две цепи: генератора и пуска двигателя.

Надо всегда внимательно выяснить причину сгорания того, почему же перегорел тот или иной провод, только после этого его стоит менять. При поиске разных неисправностей специалисты рекомендуют смотреть некоторые данные в разных таблицах, в которых могут быть указаны все цепи, которые защищаются предохранителями.

В таких таблицах обязательно указано назначение абсолютно каждого предохранителя. Но на некоторых автомобилях присутствуют дополнительные цепи, которые могут быть не указаны в таких таблицах.

На всех подобных схемах, которые приведены в таблицах, в разделе «Электрооборудование», цвет того или иного провода всегда обозначается буквой, причем первая буква – это цвет данного провода, а вторая – это цвет полоски на данном проводе.

Большое количество вспомогательных реле, предохранителей находятся в специальном, отдельном блоке. Его называют монтажным блоком. Он встраивается в панель приборов, обязательно, с левой стороны от руля.

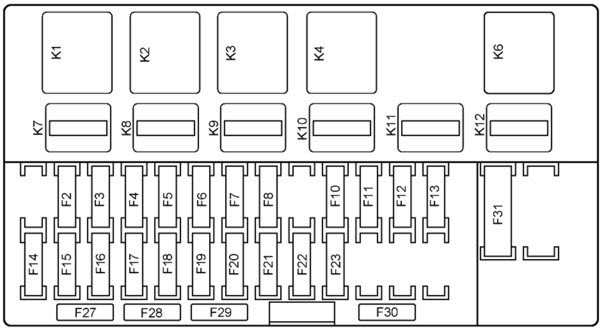

Таблица предохранителей Лады Гранты в монтажном блоке

Таблица описания используемых в реле монтажного блока

Блок управление в Ладе Гранте находится в салоне с левой стороны от руля.

Специалисты предупреждают водителей, которые хотят произвести ремонт своей машины, о том, что при любом ремонте системы электрооборудования необходимо отсоединять провод клеммы от «минуса» аккумулятора.

Предохранители и реле в моторном отсеке Лада Гранта

Устройство стало популярным в последние годы. Теперь прикуриватель используют даже некурящие владельцы автомобилей. Ведь помимо своего номинального предназначения, прибор выполняет массу функций. К примеру, в гнездо прикуривателя подключают разнообразные девайсы:

• павербанк для мобильных телефонов или планшетов;
• зарядка для ноутбука и электроники;
• видеорегистратор;
• навигационную систему;
• электрический насос, подкачивающий колеса.

При правильной эксплуатации прибор работает долго, но из-за определенных особенностей может выйти из строя. О том, почему возникает поломка, как распознать причину неисправности, провести замену прикуривателя или его ремонт на модели Лада Гранта, читайте далее.

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

• комплект отверток;
• надфиль;
• паяльник;
• припой;
• тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.

На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

• звуковой сигнал;
• замок багажного отделения;
• иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

1. Отсоединяем их и добираемся до тыльного пространства.
2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27. Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.

В последнем случае необходимо прозвонить три контакта.

1. Красный кабель. Плюс, отвечающий за нагрев элемента. Приходит к аккумуляторной батарее через 15 амперный предохранитель.
2. Желтый. Плюс, отвечает за лампочку подсветки прикуривателя.
3. Черный. Минус, приходящий к корпусу автомобиля.

Другие причины поломки прикуривателя.

1. Перегоревшая металлическая спираль. Внутри прикуривателя находится нихромовая спираль, которая может перегореть, срабатывает предохранитель. Если напряжение в разъеме есть и на контакты приходит ток, но нагрев не происходит, то причина кроется здесь. Лечится заменой прикуривателя новой деталью.
2. Вышедшая из строя лампа подсветки. Вокруг посадочного места находится светофильтр. Со временем лампочка может перегореть. Неисправность устраняется установкой исправного элемента.

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Руководство по замене блока предохранителей на Lada Granta, расшифровка

Если вы — обладатель автомобиля Лада Гранта и у вас возникли проблемы с электрооборудованием, то, в первую очередь, вам потребуется провести проверку предохранителей. В большинстве случаев достаточно замены одного из элементов.

Если предохранитель цел, то вполне вероятно потребуется обратиться к услугам специалистов СТО. Или же в целях экономии средств и времени заняться устранением неисправности самостоятельно. Помните — основное в подобных ситуациях не спеша разобраться, в чем заключается проблема.

Электропредохранитель или реле — это небольшой прибор, который предназначен для защиты определенной электроцепи, в которую он установлен. Фактически все потребители Лады Гранта защищаются при помощи плавких предохранителей, не считая цепи зарядки АКБ, генератора и стартера.

Автомобиль Лада Гранта

Любая цепь Лады Гранта, которая защищена при помощи плавкого предохранителя, рассчитана на максимальную силу тока, протекающую по ней. Учитывая этот показатель и ставится предохраняющий элемент. Если возникает ситуация, когда один из элементов цепи выходит из строя и ток превышает расчетную норму для данной цепи, в предохранителе перегорит токопроводящая часть и система будет обесточена. Именно это гарантирует безопасность электропроводки авто и предотвращает ее возгорание.

Где находятся предохранители Лада Гранта?

Основной блок с электропредохранителями и реле в Ладе Гранта разработчики решили расположить слева от руля, рядом с ручками включения света. Это очень удачное решение, элементы располагаются под рукой и нет надобности в снятии каких-то добавочных узлов. Все работы можно выполнить, не вставая с сиденья.

Расположения отсека, находящегося в салоне

Второй блок силовыми предохранителями располагается в подкапотном пространстве рядом с АКБ. На вид — это обычная черная коробочка.

Расположения отсека, находящегося под капотом

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Рекомендации по эксплуатации

Набор защитных элементов для автомобиля

1. Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
2. Величина тока на защитных элементах отличается по цвету оболочки.
3. Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
4. Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.

Видео «Салонный монтажный блок»

В этом видео показано, как открывается отсек, расположенный в салоне и как правильно производится замена находящихся в нем элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

О предохранителях в Гранте

Иногда случаются выходы со строя элементов в электрической бортовой сети автомобиля. Для отечественных моделей данная неисправность носит куда более актуальный характер в сравнении с иностранными аналогами. Причины, вызывающие повреждения электрической сети, могут быть самыми различными. В числе наиболее частых факторов, вызывающих обесточивание, присутствует обычное перенапряжение. Вероятнее всего, после этого явления владельцу потребуется произвести замену соответствующего предохранителя. В качестве примера может послужить всем до боли знакомая модель – Лада Гранта.

В рассматриваемом нами автомобиле львиная доля электрических цепей и токоприемников защищена посредством предохранителей. Не следует забывать об отсутствии защиты у трех узлов:

• цепи зарядки АКБ;
• электрического контура генератора;
• стартера.

Через данные объекты проходит ток с большой силой, что потребно для их нормального функционирования.

Также обращаем внимание на отсутствие потребности во включенном зажигании таким системам как:

• аварийной сигнализации;
• гнезду прикуривателя;
• радиоприемнику;
• наружным оптическим устройствам освещения и пр.

У Лада Гранта присутствует два отдельных блока. Первый разработчики поместили в салон. Зона его ответственности – большинство цепей и токоприемников, расположенных внутри салона, там можно обнаружить предохранитель прикуривателя. Второй предохранительный модуль расположился в подкапотном пространстве, там вы найдете предохранитель бензонасоса. Он призван защитить силовые цепи от перегрузок и замыканий. Благодаря наглядной схеме не трудно понять, где находятся все необходимые предохранители.
