Как проверить дтож не снимая с двигателя

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Назначение и принцип действия датчика температуры двигателя

Устройство предназначено измерять температуру охлаждающей жидкости двигателя в разное время года, при различных погодных условиях и отправлять свои данные, преобразуя их в единицу напряжения, в ЭБУ. Благодаря ДТОЖ компьютер автомобиля выполняет запуск мотора, поддерживает его в рабочем состоянии, включает вентилятор для охлаждения. Сведения, полученные от датчика температуры охлаждающей жидкости, дают возможность ЭБУ определить температуру движка и используя программу рассчитать необходимое количество топлива, нужное для подачи форсункой в цилиндры.

По назначению существует несколько типов датчиков температуры охлаждающей жидкости двигателя:

• ДТОЖ для подачи сведений на указатель температуры на считке приборов.

• Датчик температуры охлаждающей жидкости, снабжающий данными ЭБУ двигателем.

• Прибор аварийного перегрева охлаждающей жидкости двигателя. Он отсылает свои данные на красную контрольную лампочку, расположенную на указателе температуре мотора.

• Датчик температуры охлаждающей жидкости, обеспечивающий работу вентилятора охлаждения двигателя.

• Датчик температуры воздуха, снабжающий сведениями ЭБУ об температуре в ресивере инжекторного движка.

Датчик темпераутры охлаждающей жидкости, по своей сути, является полупроводниковым прибором — термистором. Он способен менять свое внутреннее электрическое сопротивление при изменении своей температуры нагревания. Данные датчики температуры двигателя изготавливают из материалов с высоким температурным коэффициентом. Он может быть отрицательным, NTC-термисторы, и положительным, PTC-термисторы или позисторы. У ДТОЖ с отрицательным температурным коэффициентом (NTC-термисторы),при росте температуры, внутреннее электрическое сопротивление снижается. К данному типу NTC-термисторам относятся датчики температуры охлаждающей жидкости модели ДТ-215 и его аналоги 234.3828, 421.3828.. PTC-термисторы или позисторы наоборот, при росте температуры, увеличивают свое внутреннее электрическое сопротивление. Представителем данной группы PTC-термисторов, является датчик температуры двигателя модели 19.3828 и его аналоги 42.3828, ДТ-226.

Прибор является полупроводниковым стабилитроном, запитывающимся постоянным напряжением (5 вольт) от ЭБУ.

Выходное напряжение приборчика меняется с изменением температурки антифриза. С наращиванием тепла тосола выходящее «U» устройства меняется.

Принцип работы ДТОЖ заключается в способности изменять сопротивление чувствительного элемента в зависимости от изменения температуры окружающей охлаждающей жидкости. И естественно при этом меняется выходное напряжение, поступающее из прибора на компьютер, который управляет работой мотора. Используя эти данные ЭБУ рассчитывает параметры для работы форсунок. Исходя из этого это очень важный прибор в системе управления двигателем, особенно во время его запуска.

Проверка датчика температуры двигателя

На большинстве автомобилей ВАЗ установлен датчик температуры 23.3828, чувствительным элементом этого датчика является термистор, то есть резистор, электрическое сопротивление которого меняется в зависимости от температуры. Чем выше температура охлаждающей жидкости, тем его сопротивление меньше, а при низкой температуре оно большое. См. ниже таблицу зависимости сопротивления датчика от температуры охлаждающей жидкости. Для проверки датчика понадобится мультиметр, градусник и электрическая плитка с емкостью для нагрева охлаждающей жидкости.

Я думаю даже при комнатной температуре в 25-27 градусов можно уже оценить что датчик показывает правильно сопротивление (см. таблицу и фото сопротивления датчика выше). Но для более полной проверки будем греть датчик, чтобы не осталось сомнений. Нагреваем и записываем измеренное сопротивление при разных температурах ОЖ. В место градусника у меня для наглядности большой измерительный прибор.

Теперь все данные сопоставим с таблицей:

В результате делаем вывод что датчик исправен. На видео ниже показан процесс нагревания датчика:

В процессе эксплуатации автомобиля могут возникать ошибки двигателя связанные с этим датчиком, такие как Р0116, Р0117, Р0118. Рассмотрим некоторые причины их возникновения. Код Р0116 (цепь ДТОЖ, выход сигнала из допустимого диапазона) может возникнуть из-за плохих контактов в разъёме датчика или контроллера, неисправность заземления датчика, неисправный термостат или проблемы с циркуляцией охлаждающей жидкостью и другие. Код Р0117 (цепь ДТОЖ, низкий уровень сигнала) возникает если в цепи сигнальный провод датчика перемкнул на массу, а так же при перегреве двигателя свыше +130 градусов. Код Р0118 (цепь ДТОЖ, высокий уровень сигнала) возникает при возможном обрыве в цепи датчика или плохом контакте. Так же неисправности могут быть и в самом контроллере. Чтобы убедиться в его исправности нужно проверить выход с контроллера на датчик. При отсутствии датчика на выходе контроллера должно присутствовать напряжение около 5 вольт и если воспользоваться диагностическим прибором, то должно показывать в параметрах отрицательную температуру близкую к -40 градусам Цельсия, а данные АЦП датчика будут показывать около 4,9 вольт. Если перемкнуть эти контакты, то температура будет больше +130, а АЦП покажет около 0,1 вольта. Если нет диагностического прибора, то для проверки цепей датчика, его роль может выполнить даже простой бортовой компьютер в режиме температуры ОЖ. Можно имитировать работу датчика температуры, подключив вместо него переменное сопротивление на 100 кОм. На видео ниже, я проверял цепи обоих датчиков на ШНиве, второй идёт на панель приборов.

Источник

Возможные поломки ДТОЖ

Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию. Среди признаков поломки можно выделить следующие неисправности:

• При непрогретом двигателе вентилятор начинает включаться в работу;
• Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
• Наблюдается чрезмерный расход топлива.

Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Замена и ремонт термодатчиков в стиралках

Датчик температуры для стиральной машины не ремонтируется, выход один — покупка нового изделия. Терморезисторы, термопару, невозможно разобрать по понятным причинам. Это же касается и сильфонной трубки, при ее разгерметизации из нее выходит газ. Невозможно заполнить колбу и тут же ее запаять в бытовых условиях, ведь вещество улетучивается. Но все же, если допустить, что это удалось, то даже самая надежная заделка припоем прорехи не будет долговечной в условиях агрессивной среды и постоянного изменения давления.

Починить можно, только если поломка касается отошедших, залипших контактов. Механический сенсор можно разобрать и осмотреть внутри клеммы, очистить их от грязи. У электронных детекторов можно поменять кабель, а также удалить окисление из металлических частей колодки и ответного разъема, достаточно несколько раз вынуть/вставить ее.

Монтаж нового датчика — процедура аналогичная описанному нами демонтажу, только с соответствующим порядком. Для механических датчиков: размещается конец трубки, чувствительный элемент в измеряемой зоне, затем закрепляется селектор с терморегулятором, если сенсор электронный — защелкивается его колодка, фиксируются контакты. Последний этап — собираются панели.

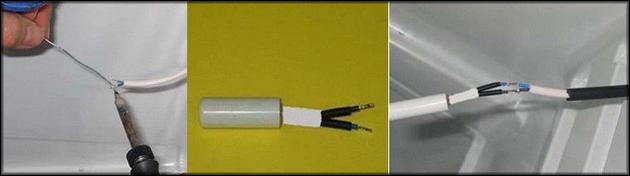

В случае с электронным детектором типоразмера с кабелем, если есть аналогичный чувствительный элемент, но без колодки с проводками, то старый наконечник сенсора можно отрезать, а к проводкам припаять новую деталь.

Важность термодатчика

Мотор холодильника рассчитан только на периодическое вкл./выкл. Период включения длинный лишь при первом запуске (может достигать нескольких часов), когда набирается и устанавливается заданная температура. Дальше холодильник работает как термос: шкаф герметичный, с изоляцией. За сутки при стандартных периодах открытой дверцы, температура возрастает всего лишь на несколько градусов. Включения именно непосредственно компрессора (не вентиляторов, узлов нагнетания и пр. элементов) требуются только для поддержания режима и они кратковременные — в совокупности при среднестатистическом режиме составляют 2–4 мин. за 60 мин.

Система функционирует автоматически — датчик фиксирует недостаточную температуру, соответственно, команды прекратить работу нет. Мотор гонит хладон, циклы повторяются, пока сенсор не отчитается о достижении выставленного на терморегуляторе значения. После этого компрессор отключается реле (в электронном управлении в этом участвует микроконтроллер), получившим данные от детектора.

Если термодетектор сломан и не подает импульс, узлы контроля расценивают это как наличие недостаточной t° внутри шкафа и заставляют мотор работать постоянно, на износ, пока он не перегорит, внутри шкафа будет перемораживание. Есть также разновидности ситуаций, когда датчик подает некорректные показания. Например, если он постоянно присылает отчеты, что температура достаточная, хотя в реальности все наоборот, то мотор не будет включаться, рефрижератор не будет холодить, замораживать. Но опаснее именно первая описанная ситуация, так как такая поломка тянет за собой выход из строя мотора.

Если мотор аппарата (за исключением первого запуска) функционирует постоянно, это свидетельствует о поломке датчика t°, но такое также характерно при разгерметизации, протечке фреона, неполадках термостата в целом, поэтому диагностика несколько усложняется. Компрессор при таком режиме выйдет из строя буквально за несколько дней. Силовому блоку обязательно нужен периодический «отдых», тогда он будет работать годами.

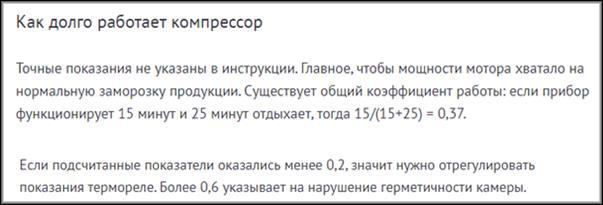

Рекомендации по паузам компрессора холодильника из одного из спецсайтов:

Важность температурного датчика состоит в том, что от него напрямую зависят периоды включения, так как именно он уведомляет систему о t° в камерах. Например, терморегулятор получает от датчика сообщение, что t° соответствует выставленному значению, значит, команды на запуск мотора не требуется

Когда сенсор фиксирует выход за рамки установленной величины — идет команда на включение/выключение. То есть детектор — это первое звено описанной части системы управления, сломан он — неправильно функционирует вся схема.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

• температуры среды в системе;
• количества горючего;
• давления и расхода воздуха;
• состава отработанных газов;
• температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

• разрыв контакта внутри;
• нарушение герметичности;
• обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

• снижение уровня мощности двигателя;
• падение скорости при движении авто;
• увеличивается расход горючего;
• сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

• отключением устройства из системы;
• при внешнем осмотре;
• с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

За что отвечает датчик ож?

1. Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
2. Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
3. Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е. осуществлять контроль повышения оборотов в этом режиме.
4. Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
5. В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.
