Как проверить дад датчик абсолютного давления

Как работает ДАД

Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.

Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.

Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).

Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.

Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).

Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.

Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.

Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.

Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.

На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе

Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора

На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.

Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог

Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:

Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.

В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.

На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.

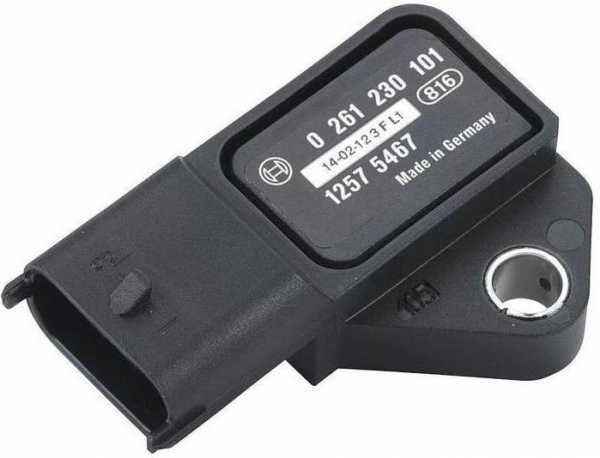

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.

Технические характеристики BMP280

К основным техническим характеристикам можно отнести следующие:

• Напряжение питания: 1.71V – 3.6V;
• Интерфейс обмена данными: I2C или SPI;
• Ток потребления в рабочем режиме: 2.7uA при частоте опроса 1 Гц;
• Диапазон измерения атмосферного давления: 300hPa – 1100hPa (±0.12hPa), что эквивалентно диапазону от -500 до 9000 м над уровнем моря;
• Диапазон измерения температуры: -40°С … +85°С (±0.01°С);
• Максимальная частота работы интерфейса I2C: 3.4MHz;
• Максимальная частота работы интерфейса SPI: 10 МГц;
• Размер модуля: 21 х 18 мм;

Советы по выбору и применению

При выборе датчика для своих потребностей нужно учитывать такие факторы:

• Наличие воздействий на оборудование извне (электромагнитные поля, вибрации, агрессивная среда).
• Диапазон измеряемой величины.
• Температурные показатели измеряемого воздуха и окружающей среды.
• Точность требуемых замеров.
• Целесообразный тип выходного сигнала.
• Влажность помещения, где будет установлен прибор.

Также, необходимо учесть вид измеряемого давления, его разброс, класс защиты прибора и материал корпуса.

Датчики на впускном коллекторе и дроссельной заслонке Honda Civic

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.08.2019

Случайная статья узнай что то новое

Honda Civic EJ9: Электроника моторного отсека D14A4, D14A3 и других ДВС

После того как вы открыли в первый раз капот, вы увидели много проводов, датчиков, разъемов. Вы, возможно, испугались предстоящей работе. Но пугаться не стоит, попробую объяснить, какие датчики есть на впускном коллекторе, дроссельной заслонке, а так же их особенности в двигателях D14 и D14.

MAP

Manifold Absolute Pressure — Датчик абсолютного давления впускного коллектора, он же ДМРВ. Чаще всего встречал именно как на изображении снизу, датчик одинаковый по креплениям, и параметрам на многих моделях Honda. Находится на дроссельной заслонке — сверху. Диапазон измеряемого давления в впускном коллекторе от 10 до 170 кПа. Диапазон выдаваемых значений показан в таблице (есть версии с размерностью от 400 до 4770 мВ). При расположения ключа сверху, очередность проводов: 1 — Питание, 2 — Земля, 3 — Сигнал. Всего: 3 провода.

Метод измерения MAP

• Рассоединить электрический разъем MAP датчика.
• Включить зажигание, двигатель не запускать!
• Проверить напряжение на разъем, 5.0 В.
• Вывернуть винты датчика MAP.
• Отсоединить датчик от дроссельной заслонки.
• Подключить разъем, включить зажигание, двигатель не запускать!
• Вольтметр подключить к сигнальному проводу (красно-зеленый) и массе кузова.
• Сверить с таблицей параметров значения сопротивлений.

Датчик абсолютного давления MAP Honda Civic

Глубина разрежения, мм рт. ст.	Величина сигнального напряжения, В
3.0
127	2.5
254	2.0
381	1.5
508	1.0
635	0.5

Таблица значений напряжения датчика MAP

TPS

Throttle Position Sensor — датчик положения дроссельной заслонки, отслеживает степень открытия. Полное открытие, полное закрытие, четверть, восьмая часть и т.д. имеет 3 контакта, крепится клепками к дроссельной заслонке на уровне оси поворота. Черный датчик на боку дроссельной заслонки. Итог: 3 провода, питание от 5 вольт.

IAT и TA

Intake Air Temperature — датчик температуры воздуха во впускном тракте. Двухконтактный датчик по измерению температуры воздуха во впускном тракте, благодаря его измерениям, контрольный блок ECU вносит характеристики в режим холостого хода. Крепится либо в коробе фильтра, либо непосредственно в трубке впуска. Значения такие же, как и на TA.

Temperature Air — Датчик температуры воздуха. Тоже датчик воздуха во впускном коллекторе, но устаревший вариант измерения температуры воздуха, так же полярность не имеет значения, в разных моделях использовался один и тот же. Крепился в задней нижней части впускного коллектора на 2х винтах. Винты обычно закислены, шляпки срезаются дремелем. Можно менять с разных моделей Honda. Итог: 2 провода, полярность не важна.

Датчик температуры Honda Civic впускного коллектора

Температура, °С	Сопротивление, кОм
-20	12
5
20	2
40	1
80	0.5
101	0.4
121	0.2

Таблица сопротивлений датчика температуры

Инжекторная форсунка

Форсунка, в двигателях серии мотора D установлено 4 штуки, на каждый цилиндр по 1 форсунке. Необходимы для распыления топлива под действием высокого давления. Благодаря току в обмотке, сердечник открывает или закрывает канал. Сопротивление каждого вида форсунок — разное, поэтому будьте внимательны. Были случаи установки неправильных форсунок, и сгорала часть блока ECU. Более подробнее в статье. Все четыре форсунки одним контактом соединены на сплиттере. По другому контакту, проходит сигнал на форсунку. Итог: 4 форсунки = 8 проводов, из них 4 сигнальные и 1 общий — питание.

Топливная форсунка Honda Civic в разрезе

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Где находится ДАД

Крепление ДАД на кузове.

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

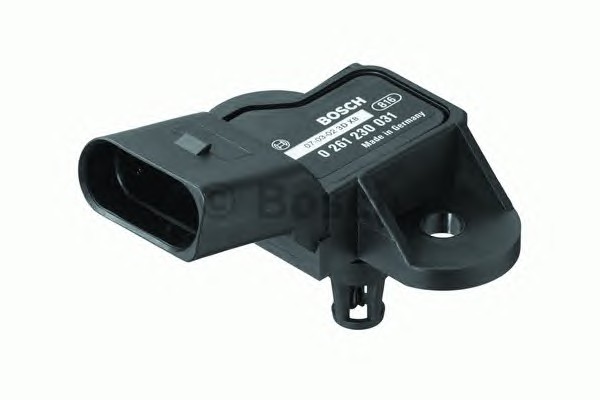

Назначение и принцип работы датчика абсолютного давления

Датчик давления предназначен для измерения абсолютного давления, то есть давления воздуха относительно вакуума. Полученные данные используются системой управления двигателем для вычисления плотности воздуха и его расхода при оптимизации приготовления воздушно-топливной смеси. Прибор выступает альтернативой расходомера воздуха, а в некоторых моделях авто работает совместно с расходомером.

В современных датчиках применяют две технологии измерения: микромеханическую и тонкопленочную. Первая – более прогрессивная, так как производит более точные измерения, и большинство датчиков изготовлены именно по ней. При наличии в двигателе турбонаддува, между компрессором и коллектором ставят дополнительный датчик, регулирующий давление наддува в зависимости от потребности двигателя, который конструктивно идентичен ДАД.

В конструкции датчика давления воздуха присутствует 2 камеры – атмосферная, связанная со впускным коллектором, и вакуумная. Там же расположены 4 тензорезистора, прикрепленных к диафрагме, и электронный чип. Давление воздуха действует на диафрагму, и она перемещает тензорезисторы, которые в зависимости от положения меняют сопротивление, что в итоге влияет на величину импульса от чипа к блоку управления.

Чувствительные полупроводники для повышения импульса соединены по схеме моста, а исходящее напряжение изменяется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определить давление во впускном коллекторе – чем оно больше, тем показатель считается выше. Исходя из типа датчика, он выдает различный тип сигнала – цифровой или аналоговый. В аналоговом приборе дополнительно устанавливают аналогово-цифровой преобразователь.

Датчик получает результаты о давлении воздуха следующим образом:

1. Воздушный поток в коллекторе давит на диафрагму прибора, и она изгибается.
2. При механическом растяжении диафрагмы на тензорезисторах меняется сопротивление, то есть наблюдается пьезорезистивный эффект.
3. Пропорционально сопротивлению тензорезисторов, меняется напряжение.
4. Полупроводники в датчике соединены по мостовой схеме и очень чувствительны. Электрическая схема, расположенная в приборе, мостовое напряжение усиливает, в итоге на выходе оно изменяется в пределах 1-5 В.
5. Исходя из того, какое выходное напряжение поступает в блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Как устранять P0107?

С помощью диагностического сканера или адаптера ELM327 с программой Torque проверьте напряжение датчика МАР при включенном зажигании и на заведённом двигателе.

Если сканер читает меньше, чем 0,5 вольт, заглушите двигатель, отсоедините разъём ДАД и, используя цифровой мультиметр, проверьте наличие 5 вольт в цепи опорного напряжения.

Если в цепи опорного сигнала нет 5 вольт, нужно проверить опорное напряжения на разъёме блока управления. Если на разъеме ЭБУ 5 вольт есть, а в разъёме ДАД — нет, значит есть обрыв в цепи опорного напряжения между ЭБУ и ДАД. Жгут проводов надо осмотреть и отремонтировать. Если 5 вольт опорного напряжения нет на разъёме ЭБУ, нужно проверить провода питания и заземления на жгуте блока управления.
Если у вас присутствует опорное напряжение 5 вольт на разъёме ДАД, нужно сделать перемычку между опорным и сигнальным напряжением датчика. Теперь проверьте напряжение ДАД на диагностическом приборе. Оно должно быть от 4,5 до 5 вольт. Если это так, замените датчик MAP. Если нет — найдите и устраните обрыв / замыкание в сигнальной цепи и повторите проверку.
Если кажется, что всё в порядке — пошевелите все, что можно. Запустите двигатель и шевелите жгут проводов, разъём, постучите по ДАД

Обратите внимание на любые изменения напряжения или частоты вращения двигателя. При необходимости отремонтируйте разъём, жгут или датчик.
Если проверка на шевеление прошла успешно, используйте вакуумный насос (или просто свои легкие), чтобы создать вакуум на вакуумном отверстии датчика MAP

По мере добавления вакуума напряжение должно уменьшаться. Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.

Источник

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1
Зажигание включено	4.35	1.0 ± 0.1
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1
Зажигание включено	2.2	1.0 ± 0.1
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.
