ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Подтяжка рулевой рейки Калины со снятием

Потребуется

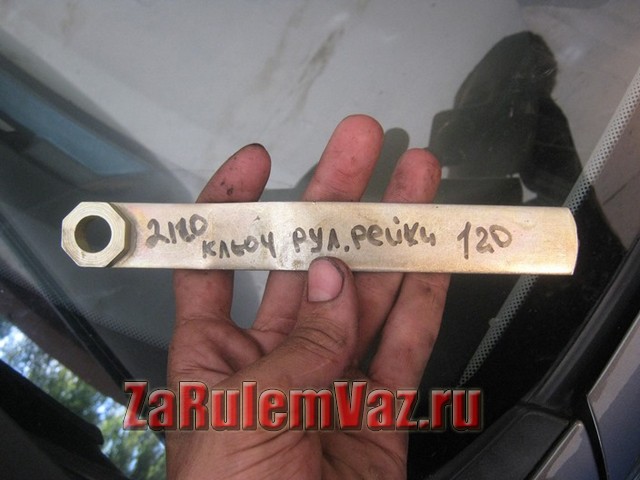

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

https://youtube.com/watch?v=13qasRZk8gA

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Нужно обильно смазать зубчатую часть, т.к. тут основное трение. Далее смазываем концы рейки, смазав, проверьте как она одевается, только если это происходит с некоторым усилием, она перестанет шуметь.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Подготовительные действия, демонтаж лишних деталей

Чтобы снять защиту картера, нужно вывернуть 4 самореза, расположенных в один ряд возле бампера. Также, отворачивают и два винтика, имеющих типоразмер М6х16. В некоторых комплектациях защита состоит из двух частей, но крепятся они в таком случае только саморезами. Эти слова иллюстрирует следующее фото:

Сначала выкручивают саморезы «10», а затем два винта «18». Во втором случае саморезов будет больше (восемь).

Теперь рассмотрим, как демонтировать аккумулятор. Прежде всего, отсоединяют его клеммы. Затем, нужно отвести в сторону дополнительный блок предохранителей. А вообще, действия выполняют согласно фото:

Нужно снять и саму монтажную площадку, для чего откручивают 4 винта. Вам потребуется ключ на 13, а также накидной ключ на 10. Всю последовательность повторим ещё раз:

1. Откручиваем гайки, удерживающие клеммы АКБ, ключом на 10;
2. Снимаем обе клеммы;
3. Отводим блок предохранителей в сторону, выкрутив 2 крепёжных самореза;
4. Откручиваем гайки ключом на 10, снимаем АКБ;
5. Откручиваем винты ключом на 13 и снимаем металлическую площадку.

На всякий случай, приводим вид креплений блока предохранителей:

В руководствах, как правило, рекомендуют в первую очередь снимать минусовую клемму. Но когда речь идёт о демонтаже обеих клемм, порядок их отключения не важен.

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Альтернатива — СТО. За ремонт с вас там возьмут в районе 3500 рублей, 200 рублей стоит ремкомплект и ещё 200 уйдёт на пыльники и прочее.

Самый лёгкий вариант — купить новую рейку, это в комплекте с тягами порядка 6000 рублей, есть, конечно, рейки с наворотами ( короткоходные, спортивные и пр.), эти стоят порядка 10000 рублей, выбор за вами.

Любите и уважайте вашу рулевую рейку и она ответит вам тем же!

Источник

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

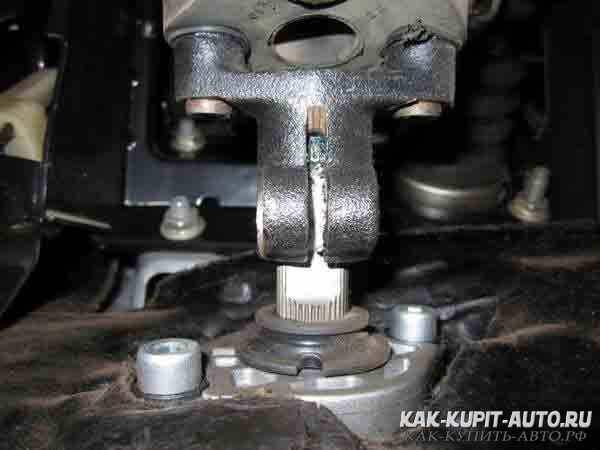

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

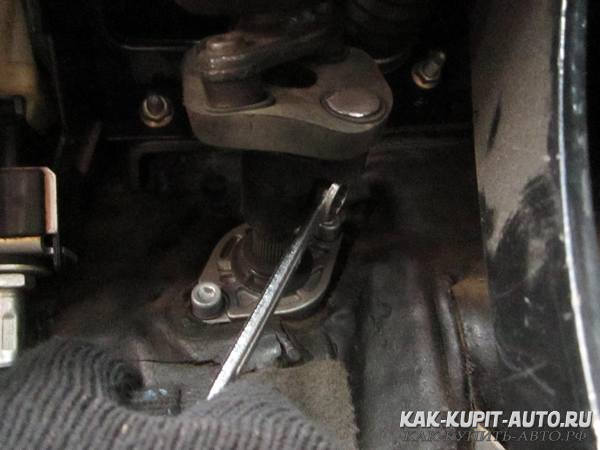

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками


Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Как подтянуть рулевую рейку на Лада Гранта

Итак, есть два пути, по которым можно пойти:

1. Самый простой и быстрый — подтянуть рейку при помощи спец.ключа, просунув его в отверстие где проходит рулевая тяга с левой стороны кузова Гранты.
2. Второй способ более длительный — он подходит в том случае, если рука не пролазит в отверстие кузова со стороны колеса. В таком случае придется снять аккумулятор, и его площадку,чтобы добраться до регулировочной гайки.

Итак, с первым способом все понятно, что касается второго, рассмотрим его более подробно. Первым делом откручиваем и снимаем клеммы от АКБ автомобиля.

После чего снимаем аккумулятор, и приступаем к демонтажу его площадки.

Теперь , когда площадка снята, с внутренней стороны корпуса рулевой рейки необходимо добраться до регулировочной гайки.

Рейка подтягивается по часовой стрелке, гл учитывайте тот факт, что она находится в перевернутом состоянии, поэтому ход будет как бы против часовой стрелки.

Обратите внимание, что для регулировки рейки на Гранте необходимо купить специальный ключ, который предназначен для рейки ВАЗ 2110. Цена его составляет не более 150 рублей, и иногда они продаются комбинированные: с одной стороны для рейки — с другой для роликов ГРМ

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Замена рулевой рейки лада калина

Все модификации отечественного автомобиля Лада Калина оснащаются рулевым механизмом реечного привода с электроусилителем (ЭУР) или без него. Рулевые механизмы с гидравлическим приводом на Лада Калину не устанавливался. Лада Приора, в свою очередь, и автомобили Нива оснащались ГУРом.

Рулевой механизм

Рулевой механизм реечного типа является самым распространенным узлом управления транспортным средством для легковых авто. Главные детали такого механизма — это шестеренка и рулевая рейка.

Шестерня крепится на вал рулевого колеса и находится всегда в зубчатом зацеплении рейкой. При вращении руля, вращается рулевая колонка, вращается шестеренка, закрепленная на ней, шестерня приводи в движение рейку, которая толкает рулевые тяги и поворачивает колеса.

Схема рулевого реечного механизма1-чехол; 2-владыш; 3-пружина; 4-палец шаровый; 5-шарнир шаровый; 6-упор; 7-рейка рулевая; 8-шестеренка.

Как видно по схеме, конструкция механизма рулевого управления автомобилем проста, но она чувствительная к вибрациям во время движения по неровной дороге.1-наружный наконечник рулевой тяги; 2-резьбовая втулка; 3-внутренний наконечник рулевой тяги; 4-защитный колпак правый; 5-рулевой механизм; 6-вал-шестерня; 7-картер рулевого механизма; 8-защитный колпак левый; 9-стопорная пластина болтов крепления рулевых тяг; 10-соединительная пластина; 11-труба картера.

Реечный рулевой механизм устанавливают на переднеприводные авто. На автомобиле Лада Калина рулевая рейка помещена в алюминиевый корпус (картер). Шестерня здесь применяется косозубая и, соответственно, на рейке зубья имеются косые зубья. Угол поворота руля 720 градусов, то есть 2 полных оборота: один оборот на право до упора, второй оборот налево до упора.

Для того, чтобы все детали подвески служили как можно дольше, проезжать лежачего полицейского или «искусственная неровность» надо со скорость от 20 до 40 км/час.

На рулевых механизмах для машин Ваз Лада Калина устанавливаются рулевые реечные механизмы с разным передаточным числом.

Для обычных автомобилей устанавливается рулевое устройство с передаточном числом 4,02.

Износ деталей рулевого механизма увеличивается, если нет защиты от пыли, воды и грязи. В Калине детали рулевого устройства защищены сверху капотом, снизу поддоном, но при эксплуатации в агрессивной манере, вода, соли, грязь все же попадают на рулевую колонку.

Классификация неисправностей рулевого механизма по группам:

• большой люфт (свободный ход) руля;
• присутствие посторонних шумов, стуков и скрипов во время управления автомобилем в разных режимах (скрипеть, стучать, например, может только при повороте направо или только при подъеме в гору);
• тугой поворот руля.

Причины неисправностей:

1. Ослабились гайки крепления рулевых тяг.
2. Изношены рулевые наконечники и сайлентблоки.
3. Ослабились гайки крепления всего рулевого механизма (РМ).
4. Появился большой зазор между гайкой и регулировочной рейкой.

Устранить неполадки протяжкой болтовых соединений, заменой наконечников и сайлентблоков.

Если руль на автомобиле Калина стало крутить очень трудно, то причинами этого могут быть:

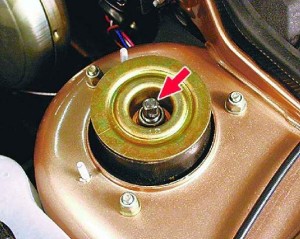

1. Изношены подшипники верхней опоры стойки верхнего кардана рулевой колонки (РК).
2. Изношена или повреждена опорной втулки рейки механизма рулевого управления.
3. Сломалась телескопическая стойка передней подвески.
4. Не работает электроусилитель руля (ЭУР).
5. Низкое давление в передних колесах.

Пятую причину можно легко устранить своими руками. Для устранения других причин неполадок, придется обратиться к автослесарю или изучить устройство, порядок замены самому.

Есть еще рулевые механизмы червячного и винтового видов. Некоторые интересуются, можно ли вместо штатного реечного механизма управления автомобилем поставить механизм другого принципа действия. Ответ: можно то можно, но надо ли? Лучше не изменять заводскую конструкцию на столько ответственных узлах, как узел управления машиной.

Регулировка и настройка рулевой рейки

При появлении признаков не нормальной работы рулевого механизма, следует сделать диагностику, визуальный осмотр. Проверить болтовые соединения. Часто бывает, что гайки откручиваются, поэтому периодически надо делать протяжку болтов.

Как самостоятельно отрегулировать рейку рулевой системы на Калине

Для самостоятельной регулировки вам потребуется всего лишь минут 15-20. Все что необходимо иметь при себе: 13-ый гаечный ключ, особый ключ и 10-ая головка с воротком. Процедура на первый взгляд кажется довольно простой, но вам таки придется снять некоторые узлы. Так, ничего нельзя будет сделать если вы не снимете с машины LADA Kalina аккумулятор. Снять нужно и специальную площадку, на котором батарея установлена.

После этого вы получаете доступ к нужному механизму. И смело приступайте к решению задачи. Единственное, вам будет не очень удобно осуществлять регулировку, ведь предстоит подлезть под самую нижнюю часть рейки, где установлена заглушка, чтобы ее снять.

После этого спецключ накиньте на гайку, располагающуюся внутри механизма. Как раз эту гайку и нужно или ослабить или же подтянуть. Для начала достаточно будет повернуть ключ на пол-оборота. Помните, что все манипуляции делают аккуратно, без усилий, чтобы ничего не перетянуть. Далее можно протестировать, проехав немного на машине, чтобы выяснить сделали вы все до того уровня, как нужно.

Когда все готово, нужно установить все на место в обратной последовательности.

Основные неисправности рулевой рейки

1. Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

4. Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

6. Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

7. Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

8. Тугой поворот руля в обе стороны

Тут может быть много причин:

• описанные выше, проточки.
• на поршне могло разорваться тефлоновое кольцо.
• мог произойти на насосе износ рабочей пары.
• мог сломаться торсион распределителя.

Подтянуть рейку рулевой системы самостоятельно

Чтобы самому отрегулировать рулевую рейку, понадобится не больше получаса. Заранее нужно подготовить гаечный ключ на 13, особый ключ и на 10 с воротком. Процесс отнюдь не сложный, однако предстоит извлечь некоторые узлы. Кроме того, не удастся ничего сделать, если не снять с Лады Калина аккумулятор и спецплощадку, где собственно и установлена батарея.

Теперь получен доступ к интересующему механизму. Но есть один нюанс: нужно подобраться к самой нижней части рейки, где оборудована заглушка, и ее извлечь. Затем спецключом накинуть на гайку, имеющуюся внутри механизма. Гайку следует ослабить либо подтянуть. Вначале повернуть ключ нужно на пол-оборота

Важно все делать аккуратно и без усилий. После этого впору проехать на авто с целью тестирования, чтобы увидеть полученный результат

Если все готово, следует весь процесс произвести в обратной очередности.

Регулировка рейки не так сложна, как кажется. На Калине вам самим удастся настроить механизм, к тому же сэкономите, не прибегая к услугам автосервиса.

Источник

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Источник
