Как подтянуть ручник на газели бизнес

Система тормоза

На колесах спереди стоит система тормоза дисковая (металлические диски) с поршнем, скоба плавающая. Когда система подает команду торможения, происходит надавливание поршня на колодку, внутри она прижимается к диску (дисковый механизм). Тем временем, скоба снаружи действует на колодку в противоположном ходе. Колодки тормоза постепенно стираются.

Если стирание произошло больше чем на 3 миллиметра, колодки требуется срочно поменять, в противном случае нельзя производить эксплуатацию автомобиля. Тормозные диски ГАЗ-3110 установлены на ступице и закреплены болтами. Диск может стереться в процессе работы на 19 мм, если больше его требуется менять. Скоба крепится к поворотному механизму 2-мя болтами. В соединении скобы располагается тормозной цилиндр ГАЗ-3110.

Для защищённости от внешних факторов цилиндр прикрыт резиновым пыльником. Внутри цилиндра есть проточка, в неё помещена манжетка (кольцо, которое играет роль уплотнителя). При работе плунжер (поршень) поднимается вверх, манжетка съеживаться, а при окончании работы плунжер возвращается назад. В связи с этим возникает зазор между диском, а также тормозной колодкой. Сам цилиндр имеет особый клапан.

На задних колесах тормоза барабанные. Цилиндры имеют 2 поршня. После колодки идёт зазор, он регулируется самостоятельно (автоматически). Чтобы не было свободного движения поршня, туда поставлены специальные кольца, называемые упорными. Поэтому существует неизменный зазор. Величина стирания колодки равна величине передвижения колец.

Внешний вид задних тормозных колодок ГАЗ-3110

Главный тормозной цилиндр прикреплен у основания усилка, который является диффузионным. Сверху на цилиндре существует датчик и бочок. Датчик подает данные о количестве жидкости предназначенной для тормоза.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Читать дальше: Размер ступицы джили мк

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Проверка и регулировка стояночного тормоза

На автомобилях выпуска с 1995 г. изменена конструкция рычага стояночного тормоза (первый зубец сектора сделан сдвоенным).Перед началом работы отрегулируйте зазоры между колодками и тормозным барабаном (см. подраздел 3.34.).

Предупреждение

Стояночный тормоз должен удерживать автомобиль на уклоне 25%! На автомобилях выпуска с 1995 г. допускается перемещение рычага стояночного тормоза на 2-8 щелчков, а выпуска до 1995 г. — 4-7 щелчков.

Если при затормаживании автомобиля стояночным тормозом рычаг поднимается более чем на 8 щелчков (7 щелчков для автомобилей выпуска до 1995 г.), автомобиль не будет удерживаться на уклоне. Если ход рычага меньше 2 щелчков (4 щелчка для автомобилей выпуска до 1995 г.), во время движения автомобиля возможна частичная блокировка колес. В обоих случаях стояночный тормоз надо отрегулировать.

Рекомендации

Для предварительной проверки стояночного тормоза установите автомобиль на ровной площадке. Полностью поднимите рычаг стояночного тормоза и установите рычаг коробки передач в нейтральное положение. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, стояночный тормоз надо отрегулировать.

Если в процессе регулировки не удается натянуть трос привода стояночного тормоза, его надо заменить. Для этого обратитесь к специалистам или к подразделу 7.4.

Перед регулировкой стояночного тормоза проверьте состояние тросов привода. Если, нажимая на трос, вы почувствовали, что он не перемещается в оболочке, значит трос «закис». В этом случае регулировка не приведет к положительному результату. Для устранения дефекта обратитесь к специалистам.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Опустите рычаг стояночного тормоза до упора вниз (на автомобилях выпуска с 1995 г.). На автомобилях выпуска до 1995 г. поднимите рычаг на 1-2 щелчка. 2. Ослабьте контргайку натяжного устройства, придерживая другим ключом регулировочную гайку от проворачивания. 3. Заверните регулировочную гайку до момента натяжения троса привода стояночного тормоза. 4. Проверьте: полный рабочий ход рычага стояночного тормоза должен составлять 2-4 щелчка (на автомобилях выпуска до 1995 г. — 4-5 щелчков). 5. После проверки рабочего хода затяните контргайку уравнителя, придерживая ключом регулировочную гайку. 6. Опустите рычаг стояночного тормоза до упора и проверните руками задние колеса. Они должны вращаться равномерно, без заеданий.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Регулировка ручного тормоза

От пользователя: Да есть механизм саморегулирования на барабанах речь о задних , да он работает но он оставляет относительно большой зазор между колодками и тормозными барабанами, тем самым ход педали и эффективность задних немного ниже при неотрегулированном ручнике. Я на спор могу Вам убрать полностью зазор между колодкой и барабаном просто изготовлю новые алюминиевые поршня с беззазорным механизмом. Уверяю Вас — последствия будут плачевны. Второе — барабан будет изогнут при нагреве-охлаждении, ну и третье — может грозить клин подшипника из-за перегрева.

Кстати при уменьшении зазора кол-во щелчков ручника уменьшится. Но при этом колодка будет стоять именно на своих опорах, а не планке расклинивания колодок ручного тормоза. Во всей системе именно трос тучника является самым слабым звеном они имеют свойство растягиваться поэтому конструктивно трос не предназначен для регулирования колодок в барабане. Он предназачен регулировать отношения между сояночной системой и рабочей.

У меня раз на перегретом заднем барабане как раз ручник закипела жидкость в рабочем тормозном цилиндре и тормоза автомобиля на перекрестке передавали большой превед педаль уходит в пол без последствий.

Газель — как правильно развести колодки. Как подтянуть ручник.

Как подтянуть ручник. Газель — как правильно развести колодки. Покажем вам как правильно развести колодки и подтянуть ручник в автомобилях Газель. Делаем эту процедуру на смотровой яме или подъёмнике.

Скачать. Как подтянуть ручник на Газели Стояночный тормоз (ручник) является частью тормозной системы, предназначенная для удержания.

ГАЗ Признаюсь сразу, что Газель — моя первая машина и сравнивать не Признаюсь сразу, что Газель — моя первая машина и сравнивать не с чем. Права получил ещё до армии, а после службы брат отдал эту машину мне задёшево в рассрочку. Машина была ещё с года. Кабина белого цвета, прямоугольные фары, бортовая, синий тент, двигатель ЗМЗ с карбюратором. Какой пробег, никто не знал, потому что спидометр периодически не работал.

Двигатель уже один раз меняли, да и новый один раз был в капиталке. Что порадовало, так это наличие газовой установки. Дело в том Дело в том, что решил я попробовать поездить на бензине, однако машина категорически отказывалась ехать нормально, а расход бензина получался 30л на км.

Стояночный тормоз ручник является частью тормозной системы, предназначенная для удержания транспортного средства в неподвижной состоянии. Как правило, он применяется при затормаживании автомобиля на стоянке и удержания его на уклонах. Сегодня мы поговорим о том, какие действия необходимо предпринять, чтобы натянуть ручник на Газели.

Регулировка ручного тормоза газель

Ремонт ходовой – один из наиболее значимых моментов для достижения жизнеспособности автомобиля. Ходовая часть автомобиля – как ноги для человека, на которых он уверенно стоит всю жизнь.

Ответить

Ещё с автошколы помню, что инструктор рассказывал про какое-то определённое количество щелчков ручника при затягивании, которое является оптимальным. Сколько их должно быть? И ещё хотелось бы услышать совет — как делается регулировка ручного тормоза на газели?

Чем тише омут, тем профессиональнее в нём черти.

Mixa Сообщения: 11 Зарегистрирован: 18 янв 2013, 11:29 Откуда: ЮБК Репутация: 0

Вернуться к началу

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить, отпущен ли рычаг ручного тормоза. 2. Установить автомобиль на подъемнике таким образом, чтобы задние колеса свисали свободно. 3. Разблокировать контргайку (указана стрелкой) регулировки троса ручного тормоза. 4. Полностью отвинтить регулировочную гайку и максимально ослабить тросы ручного тормоза. 5. Проверить, перемещаются ли тросы и рычаги при суппортах без чрезмерного сопротивления. 6. Постепенно натянуть трос, затягивая регулировочную гайку до достижения контакта наконечников тросов с рычагами ручного тормоза на задних суппортах. Рычаги не должны сдвинуться. 7. Проверить, перемещаются ли рычаги на суппортах при переключении рычага ручного тормоза с первого на второй зуб защелки, и заблокировать контргайкой регулировочную гайку. 8. Опустить автомобиль.

Civ Сообщения: 31 Зарегистрирован: 06 дек 2012, 21:42 Репутация: 0

Вернуться к началу

Вам нужно добраться до гайки, которая отвечает за регулировку. Это делается с салона, предварительно сняв крышку, которая под рычагом. Именно с её помощью и производится «подтяжка» ручного тормоза.

Не важно, сколько дней в твоей жизни. Важно сколько жизни в твоих днях!. Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Вернуться к началу

Не забудьте перед описанной выше процедурой обязательно хорошо прогреть салон (особенно в холодное время года). Иначе рискуете получить проблемы. По поводу количества щелчков — то, если их должно быть в среднем 7. Хотя тут как раз от регулировки зависит — знаю людей, которые к 11 стремяться

Жизнь измеряется не числом вдохов-выдохов, а моментами, когда захватывает дух!

Serjao Сообщения: 10 Зарегистрирован: 19 янв 2013, 12:23 Репутация: 0

Вернуться к началу

Какие 7 щелчков, какие 11??? вы чего? Представьте сколько времени у вас будет занимать натягивание этого ручника((( В экстренной ситуации это очень опасно и дорога каждая доля секунды. 3-5 щелчков — это оптимальное значение!

Senya Сообщения: 12 Зарегистрирован: 17 янв 2013, 17:23 Откуда: Город-герой Репутация: 0

Вернуться к началу

Если ручник не держит — регулировка может и не помочь — я однажды, приехав на ТО, попросил посмотреть ручник. Так вот отрегулировал он был нормально — проблема была возле колеса — одна сторона вообще не держалась ручником. И поэтому, главное, не перетянуть гайку слишком сильно.

Человек не может повторить одну ошибку дважды. Во второй раз — это уже не ошибка. Это выбор….

Intangle Сообщения: 8 Зарегистрирован: 18 янв 2013, 12:21 Откуда: Столица Репутация: 0

Вернуться к началу

Ответить

Вернуться в Ходовая

Похожие темы Ответы Просмотры Последнее сообщение

• замена и регулировка задних тормозных колодок хендай «Акцент в форуме Клуб — форум Хендай 0 2090 от Cfif
• Регулировка редуктора заднего моста ваз 2106 в форуме Клуб — форум ВАЗ 3 896 от Context
• Регулировка сцепления калина. Нужна помощь. в форуме Клуб — форум ВАЗ 4 2963 от Oleg
• Регулировка сцепления ford focus 2 в форуме Клуб — форум Форд 3 5750 от ridik
• Регулировка клапанов рено логан в форуме Клуб — форум Рено 5 1526 от reason

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Как самостоятельно подтянуть стояночный тормоз

Обучение навыкам использования стояночного тормоза является неотъемлемой частью учебного процесса в автошколах. Но, когда дело доходит до практики, большинство водителей даже не вспоминают о существовании этого дополнительного средства безопасности, предпочитая фиксировать свой автомобиль с помощью включения первой передачи.

В принципе на небольших склонах это вполне действенный метод, не говоря о ровных горизонтальных площадках. Но вряд ли вы найдёте хотя бы одного водителя, который бы хотя бы единожды не забыл при включении зажигания, что его машина находится не на нейтральной передаче. И хорошо, если такие случаи заканчиваются просто неожиданным рывком. А что, если впереди всего в нескольких десятках сантиметров стоял другой автомобиль или, к примеру, столб освещения?

Заметим, что подобные ситуации вовсе не редки, поэтому привычка затягивать рычаг ручника – это вовсе не излишество. Но, к сожалению, слишком частое использование стояночного тормоза, а также ряд других причин, о которых мы сегодня расскажем, могут стать причиной снижения эффективности подтормаживания. В таких случаях вовсе не обязательно бежать за новым тросиком – скорее всего, вам просто нужно заняться регулировкой ручника, которая с большой вероятностью решит все возникшие проблемы.

Функции стояночного тормоза

Само название этого механизма говорит о его предназначении – блокировке колёс с целью обеспечения их фиксации касательно направления поступательного движения автомашины, включая случаи стоянки авто на поверхностях с градиентным уклоном.

Перечислим основные функции ручника:

• обеспечение неподвижности автомобиля во время его стоянки на горизонтальных и наклонных поверхностях;
• помощь основной тормозной системе автомашины во время экстренного торможения;
• осуществление манёвров во время движения ТС (при наличии соответствующих навыков);
• замена основному тормозу при его поломке.

Разумеется, злоупотребление ручным тормозом недопустимо (имеется в виду его использования в качестве замены или дополнения к основному тормозному механизму). Всё-таки его основная задача – это фиксация машины во время её стоянки. Отметим, что сильно натянутый тросик – далеко не всегда благо. Если во время движения автомашины попытаться затормозить ручником – скорее всего, она уйдёт в занос.

Рассмотрим устройство стояночного тормоза и принцип его функционирования. СТ состоит из трёх относительно самостоятельных блоков:

• механического привода;
• блока управления;
• исполнительного устройства.

Привод представляет собой металлический тросик, который тянется от рукоятки ручника до исполнительных механизмов. Именно тросик передаёт усилие от затягивания рычага на тормозные колодки. При этом регулировка ручного тормоза, вернее, степени его натяжения, осуществляется с помощью коромысла, которое также отвечает за разделение усилий на каждое из колёс.

Ремонт и регулировка стояночного тормоза автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м.

Такое соотношение соответствует уклону 25%

При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

1. Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

2. Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

3. Отсоединяем трос от основного кронштейна

4. Отсоединяем трос от дополнительного кронштейна.

5. Снимаем сиденье водителя. Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

6. Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

7. Снимаем разъем с выключателя сигнализатора стояночного тормоза

8. Снимаем кронштейн троса

9. Снимаем механизм.

10. Расшплинтовываем ось рычага

11. Вынимаем ось рычага.

12. Отводим рычаг

13. Извлекаем из рычага ось троса

14. Извлекаем сам трос

Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Ремонт тормозов задних колес ГАЗ-2705).

1. Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

2. Вынимаем трос из отверстия в щите.

3. Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса. Отворачиваем крайнюю гайку с резьбовой части наконечника. Вынимаем трос из прорези в кронштейне.

4. Плоскогубцами расшплинтовываем ось уравнителя

5. Снимаем шайбу

6. Вынимаем ось

7. Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

1. Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

2. Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

3. Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

4. Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м. При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

5. Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

6. Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7. При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Как работают

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны. То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

10.17. Регулировка ручного тормоза

МОДЕЛИ С ЗАДНИМИ БАРАБАННЫМИ ТОРМОЗАМИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки регулировки ручного тормоза полностью отпустите его, несколько раз нажмите на педаль тормоза для установки нормального рабочего зазора между тормозными колодками и барабаном, затяните ручной тормоз несколько раз для правильной установки автоматического механизма регулировки ручного тормоза. 2. Для проверки правильности регулировки ручного тормоза затяните рычаг ручного тормоза до упора и посчитайте количество щелчков, которое должно составлять 10–11. Если количество щелчков отличается от указанного, необходимо произвести регулировку следующим образом. 3. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. 4. Для доступа к регулятору ручного тормоза отвинтите гайки и болты и снимите тепловой экран. 5. Полностью отпустите рычаг ручного тормоза, ослабьте контргайку. 6. Вращая регулятор на левой передней стороне механизма, установите зазор (указан стрелкой) 0,5–1 мм между передним и правым задним тросом. Затяните контргайку. 7. Проверьте регулировку ручного тормоза, посчитав количество щелчков рычага. 8. Установите тепловой экран и опустите автомобиль.

МОДЕЛИ С ЗАДНИМИ ДИСКОВЫМИ ТОРМОЗАМИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки регулировки ручного тормоза полностью затяните его рычаг. 2. Посчитайте количество щелчков храповым механизмом. При правильно отрегулированном ручном тормозе полное затягивание происходит на 6–7 щелчке.

Регулировка тормозных колодок

Источник

Регулировка регулятора тормозов газель

Доброго времени суток, уважаемые автолюбители! Когда речь заходит о тормозах автомобиля, автоматически хочется начать материал с банальных, но, всегда актуальных слов: Тормозная система автомобиля – это ваша безопасность. Не поспоришь.

Исправность тормозной системы особенно актуальна сегодня, когда на дорогах мощные, скоростные автомобили.

А для того, чтобы тормозная система добросовестно справлялась со стоящими перед ней задачами, она требует постоянного обслуживания.

Сюда входит: и систематическая проверка уровня тормозной жидкости, и диагностика трубопроводов тормозной системы, и регулировка, как дисковых, так и барабанных тормозов.

Когда необходима регулировка тормозов автомобиля

Регулировка тормозов условно может быть разделена на полную регулировку, и текущую регулировку. Полная регулировка тормозов включает в себя разборку тормозного механизма для замены или регулировки.

Частичная регулировка тормозов проводится, как правило, своими силами в гараже

Основное внимание здесь уделяется тому, как работает регулятор давления задних тормозов

Особенно важно настроить регулятор давления задних тормозов, после проведения тюнинга тормозной системы. Т.е

если вы произвели замену барабанных тормозов на дисковые

Т.е. если вы произвели замену барабанных тормозов на дисковые.

Регулировка тормозов проводится при замене тормозных колодок или замене тормозного диска. А, как правило, эти операции совершаются одновременно, то сразу же проводится регулировка тормозов.

Для регулировки дисковых тормозов, и вообще тормозов на различных моделях иномарок, существует, в первую очередь, Инструкция по эксплуатации и ремонту для вашего автомобиля.

Традиционная регулировка тормозов включает в себя:

• регулировку привода тормозов (ход педали тормоза);
• регулировку тормозных механизмов (зазор между тормозным диском и тормозными колодками), кроме того, в обязательном порядке проверяется и настраивается регулятор задних тормозов;
• регулировка стояночного тормоза (ручника).

Важно! Перед началом регулировки передних тормозов, необходимо проверить правильность регулировки подшипников. А если сзади у вас установлены дисковые тормоза, то проверить и состояние регулировки подшипников задних колес

Регулировка привода тормозов (свободного хода педали)

Проводится для того, чтобы обеспечить требуемый зазор между толкателем и поршнем главного тормозного цилиндра. Шаг свободного хода педали нужно уточнить в мануале, т.к. он может быть разным, и зависеть от типа тормозной системы вашего авто.

Регулировку привода проводят путём изменения длины толкателя, навертывая его на соединительную тягу. Добившись нужной длины свободного хода педали, контрагайка заворачивается и вы ещё раз должны проверить соответствие величины свободного хода, параметрам, указанным в руководстве.

Замена задних колодок и воскрешение ручника! — ГАЗ Газель, 2.5 л., 2006 года на DRIVE2

ТЗПочему то все знакомые газелисты мне говорили что невозможно добиться что бы ручник работал нормально и проще просто на него забить…но я не ищу легких путей и всё же решил разобраться с ним раз и на всегда сделав всё на совесть .

К тому же мне было очень жалко постоянно мучает стартер… Что бы оставить машину без движения приходилось каждый раз глушить двс и втыкать скорость, а если надо ее чуть чуть передвинуть то снова заводить и повторять все действия по новой . Не знаю сколько бы еще стартер выдержал такое издевательское отношение .

Собственно фото процесса не делал так как было не до этого так что пришлось взять скрины с одного из сайтов

Собственно эти болты кто то потерял (или не стал ставить) еще до меня … Интересно есть ли последствия если ездить без них

Не стоит лупить чем либо по барабану с обратной стороны, есть большой риск сколоть его.

Себе я сделал крючек из проволоки от электрода

Сняв один из барабанов вылетели две пожеванные тарелки и лопнувшая пружина

Чудо-специалисты потеряли или выкинули пружинки и штоки которым разводятся колодки просто выпали и болтались в воздухе

После сборки стоит развести колодки . Так же пришлось купить два боковых троса ручника…точнее сначала купил один из за того что на старом лопнула изоляция . При разборке оказалось что у второго было оторвано крепление в районе грязезащитного щитка …но это выяснилось слишком поздно да и тросик нашёлся только в магазине на другом конце города поэтому пришлось сборку перенести на следующий день .

Что же мы имеем в итоге: наконец-то начали работать задние тормоза, ручник работает на отлично и затягивается не больше чем на 5-7 щелчков, а росказни о том что как ты пытайся ручник работать не будет оказалось просто нежеланием людей разобраться в проблеме .

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

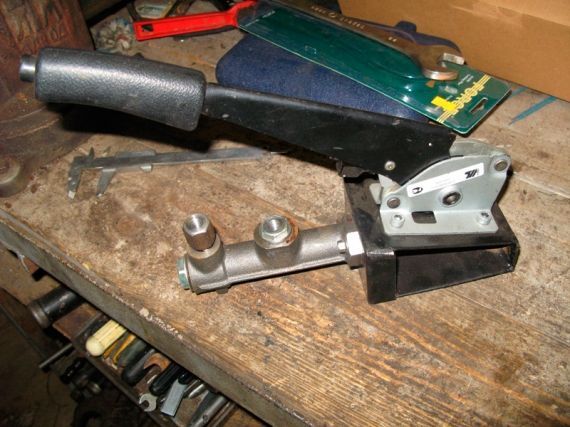

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Настройка ручника на газели

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

Безопасность поездок во многом зависит от того, насколько исправны все механизмы и системы «Газели». Безусловно, наиболее качественный и профессиональный ремонт производится на станциях технического обслуживания

Причем важно, чтобы использовались оригинальные запчасти, произведенные на заводе. Широкий ассортимент деталей и узлов для всего модельного ряда ГАЗ реализует интеренет-магазин «Альфа-Авто»

Регулировка

Все манипуляции производятся в положении, когда ручной тормоз «выключен» (рычаг зафиксирован в крайнем нижнем положении). Для доступа к тормозному механизму снимаются пластмассовые заглушки расположенные на тормозном щите. Достаточно поддеть их отверткой;

Затем производится ослабление гайки эксцентрика (не более, чем на 2 оборота). Дальнейшие действия состоят в раздвигании тормозных колодок – до позиции, при которой барабан затормаживается, после чего болт проворачивается в противоположную сторону, в результате тормозные колодки движутся во встречном направлении. Движение производится до тех пор, пока барабан не начнет вращаться;
Контроль за процессом осуществляется через смотровые окна, расположенные в нижней части тормозного щита;
По окончании операции гайка эксцентрика затягивается с разумным усилием

Важно при этом не допустить проворот эксцентрика;
Аналогичным образом производится регулировка тормозного механизма с другой стороны автомобиля, после чего пластмассовые заглушки устанавливаются на место.

Следующий этап:

установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения уравнителя. Положение фиксируется с помощью контргаек.

Затем:

производится установка ручника в положение «один щелчок». Вращением гайки заднего конца (оболочка центрального троса) достигается перемещение троса в переднее положение – до момента притормаживания свободного хода колес. Затянув – с умеренным усилием – фиксирующие гайки, отключаем стояночный тормоз.

Показателем эффективности работы станет свободное вращение задних колес.

Кроме того, «включение» ручного тормоза характеризуется максимальным перемещением рычага на 15 щелчков. В этом случае можно смело констатировать: регулировка произведена правильно, нужный результат достигнут. Читать дальше: Замена двигателя volvo s60 Изложенное дает некоторое представление о том, какие действия требуется предпринять для правильной регулировки.

Для чего нужен стояночный тормоз

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом – на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
