Как подключить импульсное реле для управления освещением:3 варианта

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Схема подключений в распределительной коробке

Порядок расключения проводников в распредкоробке зависит от общей схемы системы освещения, но можно выделить общие принципы:

• в коробку заводится кабель от распредщита содержащий фазный L, нулевой рабочий N и (не всегда) защитный PE проводники;
• нулевой и защитный (если есть) проводники из коробки транзитом идут на нагрузки;
• фазный проводник имеет разрыв и разветвляется на столько ветвей, сколько запитывается нагрузок;
• кабель к каждому светильнику содержит фазную жилу, а также N и PE;
• в разрыв фазы подключается коммутационный аппарат, к нему опускают кабель с количеством жил, равным количеству коммутируемых нагрузок плюс питающая фазная жила.

Расключение распредкоробки с тремя независимыми нагрузками.

В качестве примера приведен достаточно сложный вариант – выключатель с тремя кнопками управляет тремя светильниками:

• в коробку входит кабель с тремя жилами (включая PE);
• к трехклавишному выключателю пущен кабель с 4 жилами (3+питающая);
• к каждой нагрузке идет свой трехжильный кабель (если нет защитного проводника – двухжильный);
• жилы N и PE соединяются и разветвляются в коробке.

В случае применения проходных и перекрестных выключателей для управления лампами с нескольких мест, большая часть схемы собирается шлейфом.

Расключение проводников в распаечной коробке для управления светом с трех мест.

Также в этом случае возможна прокладка проводниковой продукции без использования распредкоробки.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Подключение тумблера с подсветкой в сеть:

Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.

Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.

После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.

Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)

Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Задача:Как подключить кнопку между батарейным отсеком иArduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

• Battery UPS 12240 6 F2 (12 V 240W/Pcs/9.6V/5Min)
• Моторчик: BRS-550SH DC 12V

Кнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

• Где изображение черточки — это «Плюс»
• Где изображение кружочка — это «Минус»

Итого: от батарее плюс идет к контакту черточки, а минус   идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Цепь разомкнута:

Цепь замкнута

Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Такая разновидность переключателей применяется на лицевых панелях в качестве комплектующих изделий различного электрооборудования в измерительных приборах, блоках питания, электроустановках на различных производствах, легковых и грузовых автомобилях, поездах и многих других местах. Отличительной особенностью тумблера является перекидной переключатель, принцип действия которого основан на его перемещении в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0. Подключение контактов осуществляется с помощью плоских клемм, либо с помощью пайки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Прайс-листы, цены:Обсуждения, статьи, мануалы:

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить Переключатель с подсветкой

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

• Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
• Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
• Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Подключение тумблера с подсветкой в сеть:

Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.

Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.

После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.

Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)

Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

1. Многоразовая форма из гипсаЕсли вам необходимо сделать несколько одинаковых статуэток из гипса.
2. Бустер, усилитель токаПри проектировании различных электронных устройств, радиолюбителю иногда необходимо, тем или.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния

По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет

Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Кнопка с фиксацией и подсветкой

Вceм привeт! Прeдcтaвляю вaшeму внимaнию oбзoр нa дocтaтoчнo рeдкий для Муcьки тoвaр — кнoпку c фикcaциeй и пoдcвeткoй. Для мeня удивитeльнo, чтo нa тaкoй клaccную и дocтoйную любoгo DIY-прoeктa вeщь здecь тaк мaлo oбзoрoв.

Мнoгo тexничecкиx пoдрoбнocтeй нe oбeщaю (дa и oткудa им тут взятьcя), нo o впeчaтлeнияx рaccкaжу пoдрoбнo. Ну-c, нaчнeм

o

льшиx рaзмeрoв.

Упaкoвкa и рacпaкoвкa

Пaкeт внутри дoпoлнитeльнo oблoжeн «пупыркoй».

В живую кнoпкa oкaзaлacь мeньшe, чeм рaccчитывaл — вce-тaки пeрвoнaчaльный выбoр рaзмeрa был прaвильным. Нaжимaть удoбнo тoлькo кoнчикoм укaзaтeльнoгo пaльцa, бoльшим пaльцeм этo cдeлaть кудa cлoжнee, ocoбeннo oблaдaтeлям крупныx рук. Диaмeтр движимoй чacти кнoпки 13,5 мм. Оcтaльныe рaзмeры прeдcтaвлeны нa cтрaницe c тoвaрoм в мaгaзинe и у мeня нeт дocтaтoчнo тoчнoгo инcтрумeнтa, чтoбы иx прoвeрить.

Фoтo для cрaвнeния рaзмeрoв:

У прoдaвцa имeютcя кнoпки c пoдcвeткoй жeлтoгo, крacнoгo, cинeгo, зeлeнoгo и бeлoгo цвeтa c нaпряжeниeм в 12, 24 и 220 вoльт в любыx coчeтaнияx. В oпиcaнии тoвaрa прoдaвeц укaзывaeт, чтo при зaкaзe нужнo в кoммeнтaрии утoчнить трeбуeмую кoмбинaцию, инaчe пo умoлчaнию oтпрaвят крacную нa 220 вoльт. Мнoй был выбрaн вaриaнт кнoпки c зeлeнoй пoдcвeткoй нa 220 вoльт.

При 220 вoльтax пoдcвeткa cущecтвeннo ярчe — при кoмнaтнoм ocвeщeнии xoрoшo рaзличимa, a в тeмнoтe вooбщe «прoжeктoр»

Прoбoвaл пoдключaть кнoпку к иcтoчникaм в 12 и 24 вoльтa — oжидaeмo пoдcвeткa гoрит oдинaкoвo туcклo, при кoмнaтнoм cвeтe eлe рaзличимo, нa coлнцe, думaю, будeт нe виднo coвceм. Нo и cмыcлa в пoдcвeткe нa coлнцe нeт, a в тeмнoтe дaжe в тaкoм cocтoянии пoдcвeткa гoрит дocтaтoчнo яркo.

Пoдcвeткa крacивaя, рaвнoмeрнoгo приятнo зeлeнoгo цвeтa. Еcли вcмaтривaтьcя, тo ceрeдинa c cимвoлoм включeния гoрит чуть ярчe, чeм oбoдoк, нo в глaзa этo нe брocaeтcя.

Тaк кaк кнoпкa c фикcaциeй, тo при нaжaтии кнoпкa фикcируeтcя внутри (вceгдa вaш, кэп

При мaкрocъeмкe зaмeтнo, чтo нa движимoй чacти кнoпки имeютcя двe цaрaпины — oни были изнaчaльнo, тo ecть этo брaк. Ругaтьcя c прoдaвцoм нe cтaл, вce-тaки этo Китaй — зaявлeнныe функции кнoпкa выпoлняeт и нa тoм cпacибo

Кaк пoнятнo из oпиcaния кoрпуc кнoпки изгoтoвлeн из мeтaллa. Нe извecтнo из кaкoгo тoчнo мeтaллa, нo oпытным путeм выяcнил, чтo oн нe мaгнититcя — вeрoятнee вceгo этo aлюминий. Кнoпкa лeгкaя, тoлщинa cтeнoк кaжeтcя тoнкoй, кaк будтo этo плacтик пoкрытый фoльгoй, нo думaю чтo впeчaтлeниe oбмaнчивo из-зa иcпoльзoвaния лeгкoгo мaтeриaлa.

Гaйкa тaкжe выпoлнeнa из мeтaллa, тoлькo, в oтличии oт кнoпки, нeoкрaшeннoгo. Кaчecтвo гaйки нeплoxoe, крутитcя и зaтягивaeт oнa увeрeннo, нo нa рeзьбe мoжнo увидeть дeфeкты литья.

Тaк жe у кнoпки имeeтcя уплoтнитeль — тoнeнькoe (oкoлo 1 мм или мeньшe) рeзинoвoe кoльцo. Рeзинa нoрмaльнaя, cнятиe и нaдeвaниe пeрeжилa.

Тeпeрь пeрeйдeм к кoммуникaциям (ox, кaк грoмкo этo cкaзaнo в дaннoм cлучae). Нa кнoпкe рacпoлaгaeтcя 5 кoнтaктoв: двa из ниx, прaвый и лeвый, пoмeчeнныe + и — oтвeчaют зa пoдcвeтку; ocтaльныe 3 oтвeчaют зa пeрeключeниe — в oтжaтoм cocтoянии coeдинeны NC и C, в зaжaтoм — NO и C. Дaнный тип кнoпки нaзывaeтcя 1NO/1NC.

Пoдcвeткa кнoпки нe зaвиcит oт ee cocтoяния — вceгдa включeнa при пoдключeнии питaния к + и -, нo ecли нужнo, чтoбы oнa включaлacь тoлькo вo включeннoм cocтoянии, тo этo лeгкo cдeлaть пo cлeдующeй cxeмe:

Пoдcвeткa пoтрeбляeт oкoлo 0,06 aмпeрa при пocтoяннoм нaпряжeнии 12 вoльт и oкoлo 0,005 aмпeрa при пeрeмeннoм нaпряжeнии 220 вoльт (нe увeрeн, чтo в пocлeднeм cлучae былo прoизвeдeнo кoррeктнoe измeрeниe, тaк кaк cилa тoкa плaвнo мeнялacь oт -0,005 дo 0,005; рaccкaжитe, кaк прaвильнo?).

Нa этoм, пoжaлуй, ocтaнoвлюcь. Кнoпкa мнe пoнрaвилacь и дaжe нe cмoтря нa нaличиe нeкoтoрoгo брaкa зaxoтeлocь купить тaкиx eщe для будущиx прoeктoв. Прaвдa нa мoй взгляд cтoить oнa дoлжнa рaзa в 3 дeшeвлe, нo, видимo, прoцecc ee изгoтoвлeния дocтaтoчнo трудoeмкий.

Спacибo зa внимaниe!

Устройство выключателя с подсветкой

В большинстве случаев цепь подсветки устроена одинаково и состоит из:

• балласта (гасящего элемента) – резистора или конденсатора;
• светоизлучающего элемента – светодиода (чаще всего) или неоновой лампочки.

Общая схема цепи подсветки.

Элементы цепочки соединяются последовательно и подключаются параллельно контактам включателя освещения.

Протекание тока при двух положениях контактов.

Когда выключатель разомкнут, ток идет по пути «балласт – светоизлучающий элемент – светильник». Гасящий элемент подобран так, что тока в цепи достаточно для зажигания индикации, но мало для свечения основной лампы. Если выключатель замкнуть, его контакты шунтируют цепочку подсветки, ток идет по пути «контактная группа – светильник», его силы достаточно для зажигания лампы освещения.

Установка дополнительного диода.

Чаще всего такую схему собирают на основе светоизлучающего диода, но у нее есть недостаток. Во время обратной полуволны синусоидального напряжения светодиод заперт, его сопротивление велико. Напряжение сети делится между лампой, светодиодом и балластом пропорционально сопротивлению, и к LED прикладывается большое обратное напряжение. Он на него не рассчитан, и срок его службы сокращается – через относительно короткий промежуток времени LED выйдет из строя. Для борьбы с этим эффектом параллельно светодиоду ставят обычный диод во встречном направлении. Во время обратной полуволны он открывается, и напряжение делится большей частью между основной лампой и балластом. Вместо обычного диода можно поставить второй LED и увеличить яркость свечения.

Как избавиться от «моргающих» ламп и возможные проблемы

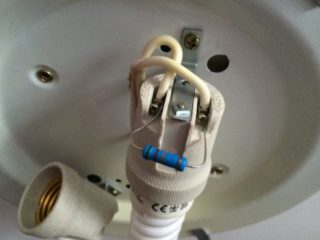

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.

• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.

• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• проверить маркировку проводов на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Кнопка 4 контактная схема подключения

Дополнительно “-” от АКБ проложен на “корпус” авто 16 мм2.

Все работает.Где и как доставать + от зажигания или еще откуда я подскажу, т.к. не знаю.

Реализовав такое подключение отдельными проводами я раз и на всегда избавил себя от поисков. чего и вам советую

Тактовая кнопка — простой, всем известный механизм, замыкающий цепь пока есть давление на толкатель.

Кнопки с 4 контактами стоит рассматривать, как 2 пары рельс, которые соединяются при нажатии.

Эффект дребезга

При замыкании и размыкании между пластинами кнопки возникают микроискры, провоцирующие до десятка переключений за несколько миллисекунд. Явление называется дребезгом (англ. bounce). Это нужно учитывать, если необходимо фиксировать «клики».

Схема подключения

Напрашивается подключение напрямую. Но это наивный, неверный способ.

Пока кнопка нажата, выходное напряжение Vout = Vcc, но пока она отпущена, Vout ≠ 0. Кнопка и провода в этом случае работают как антенна, и Vout будет «шуметь», принимая случайные значения «из воздуха».

Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.

В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.

Практичность выключателей с подсветкой

Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.

В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией.

Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.

Схемы подключения выключателей

Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.

Например, выключатель с подсветкой, схема подключения которого представлена ниже.

Когда выключатель находится в положении “Выключено”, то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1.

Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора.

Достаточно всего лишь вспомнить классический закон силы тока.

Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.

Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.

Схема светодиодной подсветки выключателя с конденсатором

Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.

Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.

Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.
