Пособие по самостоятельному изготовлению k-line адаптер

Программное обеспечение

Диагностика K-line адаптером возможна только при наличии специального программного обеспечения, которое будет соответствовать марке автомобиля.

Диагностические мероприятия на отечественных машинах марок ГАЗ и ВАЗ зачастую проводятся с применением программы Open Diag (1.3.9). Она является последней версией, отлично подходящей для моделей автомобилей ВАЗ, УАЗ, ГАЗ.

Также для диагностики ВАЗовских моделей используют программы «Мотор-Тестер» и Diagnostic Tool v 1.3.1.

Проверка автомобилей импортного производства осуществляется с помощью различных диагностирующих программ, которые соответствуют данному производителю. Как правило, они редко взаимозаменяемы ввиду конструктивных особенностей систем двигателя. Так, для автомобилей марки Chevrolet отлично подходит обеспечение «Шевроле Эксплоер» v 1.6. С помощью этой программы K-Line адаптер может считывать информацию о состоянии и работе систем двигателя, автоматической коробки передач, ходовой. Данное программное оснащение имеет различные модификации и возможность работы на многих моделях «Шевроле».

Автомобили производителя «Дэу» диагностируют с применением программы Research Daewoo и ее модификаций.

Адаптеры K‑L-LINE

Предлагаемый Вашему вниманию адаптер, несмотря на кажущуюся сложность, прост в изготовлении и порадует Вас безупречной  работой без проблем и без сбоев. Данный вариант (сборки от Shuriken) работает у меня в тяжелейших боевых условиях уже на протяжении более 3‑х лет. Данную схему можно настойчиво рекомендовать для повторения, если планируется интенсивное профессиональное использование..

Для увеличении схемы щелкните по уменьшенной копии.

Несколько схем KL-Line (с) Олег Братков

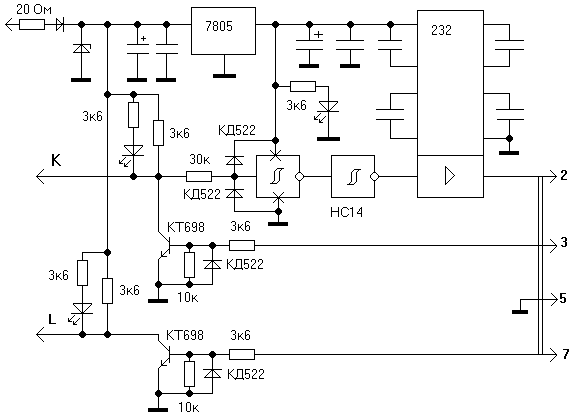

Данная схема, предоставлена для публикации Олегом Братковым из Пятигорска. Особенностью схемы является исключение довольно «нежной» микросхемы МС33199 и использование L9637 (или аналогов), применяемых в иммобилизаторах ВАЗ АПС4/6. И еще одна разработка Олега, на «продвинутых» микросхемах DS275 и L9637. Нетрудно заметить, что легким движением эту схему можно превратить в K‑Line.

Адаптер на МАХ232 и 74HST14



Следующий, оптически изолированный адаптер K‑L-Line от Олега Браткова, предназначен, скорее, для «гурманов». Далее – текст автора.

Левая часть подключается к автомобилю, питание 12 вольт от бортовой сети 12 вольт. Правая часть подключается соответственно к СОМ-порту. Питание 12 вольт можно взять от блока питания 220/12 вольт. Я поместил адаптер во внутрь системного блока, питание 12 вольт от БП компьютера. Разъём вывел на переднюю панель на заглушку для 3.5 дюймового дисковода. Настройка простая. Смотрим осциллографом на коллекторе транзистора оптрона сигнал. Если завален, затянут передний фронт импульсов – надо увеличить ток через светодиод оптрона, то есть уменьшить сопротивление ограничивающего резистора. Для 4N25 нужно около 10 мА. Если завален задний фронт – уменьшить сопротивление подтягивающего резистора коллектора. У меня получилось при указанных номиналах. Между базой и эмитером транзистора оптрона 4N25 ставится шунтирующий резистор 500 кОм – 1 Мом.

KL-LineSneg

Данный адаптер KL-line, по сути, скомпонован из двух схем. Первая – канал К‑line, полностью повторяет схему адаптера KR‑2 НПП НТС первых выпусков, для подключения к ЭБУ всех отечественных автомобилей, включая Январь 4 и GM (без переключателя). Другая схема взята с  http://orlovdv.narod.ru/COMport.html, разработанная как схема KL-line. В схеме НПП НТС отсутствует линия L необходимая для диагностики некоторых иномарок, во второй схеме, для подключения к блокам GM и Январь 4, требуется менять подтягивающий резистор. Так же в данной схеме предусмотрена защита L‑line от короткого замыкания. Еще одно преимущество данной схемы в том, что в ней не используется микросхема MC33199, существующая только в планарном корпусе.

При монтаже адаптера крайне желательно использовать комплектующие зарубежного производства.

ВНИМАНИЕ!!! При использовании аналогов транзистора MMBF170, возможны сбои при программировании контроллеров Микас 7.1.

Адаптер K‑L-Line. Простая схема на транзисторах.  MOBIL

Данную схему предоставил для публикации Юрий (aka «mobil») из Ижевска. Простой адаптер на транзисторах. Не имеет тех недостатков которые бывают в других простых схемах на транзисторах. Особенность в том что не затягивается фронт по которому идет синхронизация RS-232. В результате адаптер уверенно работает с диагностическими программами на скоростях до 115 кБод. Не требует отрицательной подпитки, так как транзистор «тянет» вход СОМ – порта к +12, а не шунтирует подтягивающий резистор. Уверенно работает с кабелем длиной 5 метров.

Резисторы установленные рядом с разъемом RS-232 желательно размещать прямо в корпусе разъема. Это устраняет помехи и защищает СОМ – порт компьютера. Проверенно на ВАЗах, ГАЗах, VW, AUDI с использование нескольких компьютеров.

К — line: протокол связи иммобиллайзера с ЭБУ двигателя

На основе К- line происходит обмен данными не только с внешним диагностическим оборудованием, но и между блоками внутри конструкции автомобиля. Примером может служить информативный обмен блока управления двигателем с иммобилайзером. Механизм общения выглядит следующим образом:

  • В ключе зажигания автомобиля встроен чип, который распознается программой бортового компьютера.
  • Рядом с замком помещено считывающее устройство, связанное проводами с электронным блоком иммо. Одновременно с включением зажигания, считываются данные с ключа и передаются на иммо.
  • Блок иммо распознает ключ и дает добро на запуск мотора. Когда меняется ключ, нужна адаптация.
  • Блок двигателя получает от иммо добро на запуск.

Если связь нарушится во время движения – машина спокойно доедет до конца маршрута. Однако после остановки, больше не заведется, компьютер выдаст код блокировки запуска.

?Адаптер ELM327

ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

Во-вторых, он не «видит» подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer!!!

Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!. Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

Основное преимущество данных адаптеров — универсальность, миниатюрные размеры и беспроводная передача данных.

Программы для диагностики через k-line

Если на автомобиле нет доступа по CAN – шине, то реализуется связь по k-line. Автопроизводители стали постепенно отказываться от этого канала. В свежих концепциях продукции автоконцернов ее уже нет.

На k-line работают профессиональные автотестеры (сканеры и адаптеры), имеющие возможность диагностики всех современных моделей автомобилей. Для этих устройств разработано множество программ, благодаря которым осуществляется связь с ЭБУ и реализуется возможность обмена информации, с внесением изменений в параметры бортового компьютера. Например, VAG-COM, Вася диагност, Delphi , Daewoo Scan и многие иные. Для каждой модели автомобиля предусмотрено свое программное обеспечение для k-line адаптера. Они имеют разные характеристики, отличаются набором функций и инструментов. С автомобилями группы VAG работает программа VAGCOM, отечественные модели диагностируют с помощью «мотор-тестер». Есть и универсальные программы, предназначенные для нескольких марок авто – «Юнискан».

https://youtube.com/watch?v=videoseries

С их помощью считываются с памяти ЭБУ коды ошибок и текущих параметров, помогающие оценить состояние систем и деталей автомобиля. Производится расшифровка ошибок, подыскивается и выводится в списке подробные рекомендации и инструкции по их устранению. С их помощью автовладелец вносит коррективы, дополнения или убавления выбранных функций систем электронной сети автомобиля.

Однако, результаты тестирования, охват диагностируемых систем, выводимая информация и т. д., зависят не столько от ПО адаптера, сколько от возможностей и функционала бортового компьютера

Типы программ

Автомобили производителя VAG («Фольксваген», «Сеат», «Ауди», «Шкода» в том числе) с электронной системой впрыска топлива работают с программой VAG Com. K-line адаптер считывает и обрабатывает информацию всех узлов двигателя, что позволяет своевременно предотвращать и устранять различные неполадки.

Средство диагностики «Мотор-Тестер» широко применяется для диагностических операций систем отечественного транспорта.


K-Line адаптер

Uniscan – это программа, которая зарекомендовала себя как более универсальная. Применение таковой возможно на автомобилях производства Соединенных Штатов, Азии и Европы с годом выпуска до 2001 года включительно. Загрузив данную программу в компьютер, можно с легкостью провести диагностирующие операции систем машины и с высокой точностью определить причину неисправности той или иной детали.

?Доработка K—Line адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас — Driver

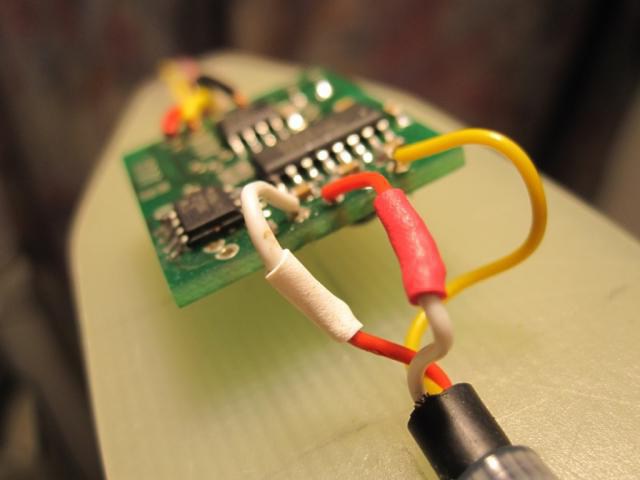

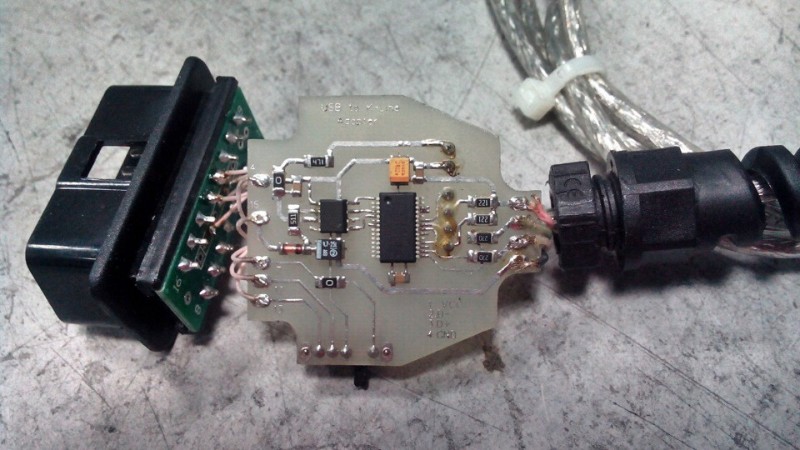

Особенности сборки устройства

Процесс сборки схемы можно осуществлять тремя способами: с использованием макетной платы, с изготовлением печатной платы и методом навесного монтажа. В данном обзоре речь пойдет о том, как изготовить K-Line адаптер своими руками навесным монтажом, согласно схематическому изображению, с применением кабеля от мобильного телефона. В магазине радиодеталей или же в старом блоке компьютера можно найти транзисторы VT1 и VT2, так же как и остальные радиодетали.

Используем диод VD1, важно, чтобы с низким падением напряжения. Для защиты от помех важно установить на адаптер конденсатор С1

После того как схема будет собрана, следует перейти к дата-кабелю.

Диагностический адаптер k line

Этот прибор служит связующим звеном между программными обеспечениями бортового компьютера и персональными электронными устройствами (ноутбук, ПК, планшет), на монитор которых выводится информация с ЭБУ. Его использование снижает вероятность серьезных поломок и сбоев, благодаря своевременной диагностике, только зародившихся, нарушений.

С помощью k line адаптера можно производить мониторинг важных параметров во время движения. Таких, как километраж, время в пути, состояние различных датчиков, скорость, объем выработанного топлива и т. д.

  1. Прописка драйвера на ПК. После приобретения адаптера, нужна установка на ваш комп его драйвера. Он закачан на диск, который идет в комплекте с адаптером. Его можно найти в инете. До установки драйвера, адаптер к компьютеру не присоединяйте. Поставьте диск в дисковод, на экране выйдет его содержимое. Зайти в папку драйвера и запустить “Setup”. Нажав кнопку «Далее», пройти все этапы установщика, попутно соглашаясь на его запросы, и принимая его предложения. Дождаться сообщения об окончании процесса, нажать кнопку «Готово».
  2. Как работает k- line. Говоря электронными терминами, работу k-линии можно охарактеризовать, как передача пакетов импульсов, формированных в электронных блоках. Замыкая сеть на массу, изменяется исходное значение напряжения (12В), импульс которого поступает на k line. При выключенном двигателе и зажигании, напряжение на линии отсутствует (=0).

Когда подключенный сканер посылает импульсы на k line, где зашифрован конкретный адресат, замыкая цепь (меняя напряжение), k-line посылает сообщение всем блокам. Получают все, а отвечает только адресат, формируя и высылая импульсы напряжения на k-линию. Оттуда сканер считывает эти сигналы, в которых зашифрована информация в виде кодов.

  1. Когда нет ответа на запрос адаптера. Если на запрос адаптера ответа от блока не последует, в первую очередь нужно проверить наличие тока в разъеме ЭБУ, куда подключается k-line адаптер.

В стандартном разъеме OBD2 16 пинов, каждый из них несет ответственность за ту или иную связь. К-line предоставлен контакт №7. Туда поступает бортовое напряжение, источник силы канала. Отсутствие напряжения на контактах можно объяснить несколькими причинами:

— обрыв провода

— провод k линии замкнут на массе

— k-line зависает, от действий какого-нибудь блока

Поиск причины и неисправного блока, хлопотное дело. Нужно по очереди отключать от k линии блоки, тестируя провод, пока не наткнетесь на неисправный блок. Чтобы не откладывать диагностику, когда обнаружилась вышеизложенная неисправность, есть способы подключения к ЭБУ напрямую. Все остальные звенья цепи не тестируются.

  1. Функционал адаптера k-line. Конечно же, в зависимости от программного обеспечения, функции адаптера для разных моделей автомобиля сильно различаются. Да и зависят, во многом, от ПО ЭБУ авто. Однако базовым пакетом функций обладают все тестеры этого уровня. К ним относятся:

— считывание кодов ошибки и вывод этой информации на монитор персонального устройства. Отчет представляется в виде списка, с подробным описанием ошибки и в графическом формате. Возле каждого кода есть вставка, с инструкциями по устранению неисправности.

— Сброс ошибок. После ремонта или замены неисправного элемента, производится удаление с памяти бортового компьютера сохраненных кодов ошибок.

— мониторинг текущих показателей работы систем автомобиля. Можно считать не только показания с блоков, но и непосредственно с датчиков. Такая функция помогает анализировать состояние всех компонентов конструкции автомобиля и выявить нарушения, которые не распознал ЭБУ.

— внесение корректив в настройки ЭБУ, что помогает полнее раскрыть, заложенный производителем, потенциал автомобиля. Или, наоборот, отключить лишние функции, которые загружают сеть.

— внешнее управление заключается в возможности задавать необходимые параметры, в обход ЭБУ, работу которого временно блокируется.

— адаптация, кодирование, перепрограммирование. Эти функции, с различными ограничениями, относятся к спец. возможностям адаптера. Их использование требует навыков и глубоких знаний.

  1. Несколько полезных советов.
  • Программное обеспечение нужно своевременно обновлять.
  • Весь пакет сохраненных данных продублируйте на другой носитель. Дело в том, что при сбоях, важные аспекты можно восстановить, но не память.
  • Придерживайтесь технической документации производителя. Не переоцените ваши силы – не залезайте в малознакомые области, чтобы не повредить электронное оборудование автомобиля.
