Принцип работы форсунки

ИНЖЕКТОР

Электронная система подачи воздушно-топливной смеси. Появился гораздо позже и сейчас уже модернизировался несколько раз. Все механические части были заменены на электронные, также существует система управления (ЭБУ), которая базируется на различных датчиках

Сейчас различают три основных вида систем:

• МОНОВПРЫСК . Самый древний вид, пришел на смену карбюратора, по сути является им же, только с электронной составляющей. Распыляет бензин сразу в весь впускной коллектор. Уже не устанавливается на машины, ибо не входит по нормам экологии
• РАСПРЕДЕЛЕННЫЙ впрыск . Здесь в каждую трубу установлен свой инжектор, который подает топливо только в свой цилиндр
• НЕПОСРЕДСТВЕННЫЙ впрыск . Здесь форсунки установлены в блок двигателя, в саму камеру сгорания.

Из чего состоит данная система:

• Бак. Также для хранения бензина
• Топливный насос. Обычно он погружается прямо в топливо. Его не нужно крепить на двигателе, потому как он электрический, ему не нужны приводы. Нужно отметить, что он создает давление около 3 атмосфер.
• Топливная магистраль. Также есть шланги и трубки
• Топливная рампа. К ней походят трубка или шланги от магистрали, а также зачастую вкручиваются сами инжектора.
• Инжектор. Система впрыска топлива в определенной пропорции. В системах с распределенным впрыском, располагаются на впускном коллекторе.
• Дроссельный узел (совмещен с воздушным фильтром). Подает воздух для смеси, в нем стоит заслонка, которая регулирует нужный объем воздуха. А вы в свою очередь регулируете все нажатием на педаль газа (зачастую электронную)

Конечно чтобы заставить работать инжекторный вариант нужно большое количество датчиков которые контролируют — подачу топлива, воздуха, скорость автомобиля, вращение коленчатого вала, положение дроссельной заслонки, температуру охлаждающей жидкости, детонации.

Может показаться, что система сложная, но это не так. Одним из основных датчиков является ДПКВ (датчик положения коленчатого вала). По его показаниям определяется цилиндр, время подачи топлива и искры.

Эта информация идет в ЭБУ и именно этот блок управления дает приказания насосу начинать нагонять давление топлива в магистрали после в рампе. То есть оно находится сзади инжектора. Далее воздух идет от дроссельного узла и при достижении инжектора, происходит открытие и воздух смешивается с бензином в нужной пропорции. После эта смесь засасывается цилиндром двигателя и сгорает внутри.

Инжекторный вариант имеет много преимуществ

• Стабильная работа двигателя
• Большая мощность
• Долговечность. Не нужно регулировать каждые 2-3 месяца
• Меньший расход топлива, до 30%
• Не зависит от перепада температур. Работает одинакового летом и зимой
• Меньше до 75% выбросов вредных веществ
• Нет переливов топлива при запуске. Можете крутить долго, пока позволит аккумулятор
• Нет вони бензина в салоне. Потому как очень точная дозировка

• Сложный ремонт и диагностика. Только при наличии специального оборудования. В лесу вы точно не сделаете
• Наличие большого количества датчиков
• Высокая стоимость узлов
• Сложно или вообще невозможно отремонтировать сломанный датчик или узел
• Требуется качественное топливо не менее 92 бензина, чтобы форсунки не забивались

Что я хочу сказать сейчас инжектор, особенно если у вас рядовая система MPI работает очень стабильно! Нет каких либо проблем, ни с форсунками, ни с топливным насосом, ни сдатчиками и прочим. Ходят по 100 – 200 000 без каких-либо серьезных проблем. Самое главное почистить форсунки раз в 150 000 км и заменить фильтр топливного насоса и катаемся дальше. Сейчас нет никакого смысла обратно ставить карбюратор, даже на НИВУ или УАЗ, даже для соревнований по грязи!

Источник

Преимущества карбюратора

Чтобы понять, чем отличается инжектор от карбюратора, нужно разобраться в преимуществах каждой системы. Основное достоинство карбюраторных двигателей – простое обслуживание.

Для начала работы водитель должен прочитать маленькое руководство и только один раз настроить систему. Дальше она будет функционировать по первым указаниям. Сбоев в эксплуатации карбюраторных двигателей практически не бывает.

Но и в случае поломки их легко отремонтировать. Для этого не нужны специальные инструменты. Достаточно взять несколько гаечных ключей и отвертку. Обращаться на СТО нет необходимости – водитель может заняться ремонтом самостоятельно в своем гараже.

Карбюратор подходит для использования низкокачественного бензина и дизеля. Он не проявляет особой чувствительности к посторонним примесям. Жиклеры засоряются быстро, но их легко чистить – можно просто продуть. Быстро меняется работа мотора в автомобилях с карбюратором. Поэтому можно ездить по бездорожью, резко поворачивать и преодолевать крутые подъемы или спуски.

 Но есть у такой системы и несколько недостатков:

 токсичные выхлопы;

 большой расход топлива;

 чувствительность к температуре.

Карбюратор реагирует на атмосферное давление и температуру окружающей среды. Так как он принимает топливо с примесями, то сгоревшие частички превращаются в токсичные газы. Из-за одинаковой подачи бензин расходуется неравномерно.

Типы инжекторных форсунок

Инжекторные форсунки различаются по способам впрыска:

1. Электромагнитная;
2. Электрогидравлическая;
3. Пьезоэлектрическая.

Электромагнитная форсунка – довольно проста и ставится на бензиновые моторы (в большинстве случаев). Ею оснащают и двигатели с непосредственным впрыском. Ее главными составными частями являются оснащенный иглой электромагнитный клапан, а также сопло. В процессе функционирования на обмотку клапана подается электрический разряд. Частотой его подачи ведает специальный электронный блок управления. В ходе процесса происходит образование электромагнитного поля. Оно втягивает иглу, освобождает сопло и происходит впрыск, причем делается это одновременно со сжиманием пружины, которая разжимается после исчезновения электромагнитного поля и возвращает иглу в исходное положение.

Электрогидравлическая форсунка – применяется на дизельных моторах (в том числе с системой Common Rail). Основные элементы данной форсунки – это камера управления, дроссели (впускной и сливной) и электромагнитный клапан. Работают они благодаря разнице в давлении солярки на форсунку и поршень: иглу форсунки топливо прижимает к седлу, тогда как электромагнитный клапан закрыт (обесточен).

Когда блок управления открывает клапан, открывается и дроссель (сливной). Далее происходит заполнение топливной магистрали соляркой, вытекающей через дроссель. При этом начинает уменьшаться давление дизтоплива на поршень, тогда как на игле оно остается прежним. Из-за этого игла приподнимается и осуществляется впрыск.

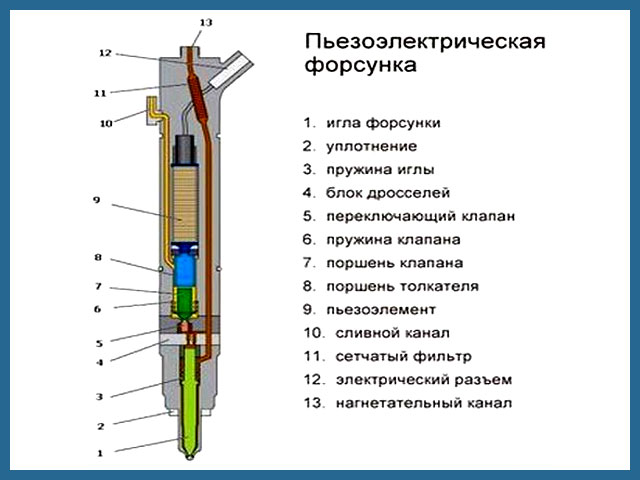

Пьезоэлектрическая форсунка – это наиболее совершенный (в техническом отношении) вариант. Как правило, ею оснащают дизельные движки. У нее немало достоинств, среди которых скорость работы (по сравнению электромагнитным устройством она быстрее в 4 раза), а также предельно точная и выверенная дозировка. В данном случае применяется пьезокристалл, который изменяет свою длину под напряжением. Это устройство состоит из толкателя, пьезоэлемента, клапана и иглы.

Принцип работы схож с электрогидравлической форсункой. Здесь также применена схема с разницей в давлении топлива. Электрический ток удлиняет пьезоэлемент, который давит на толкатель. В результате переключающий клапан открывается, и топливо вливается в магистраль. Давление на иглу уменьшается, и она отходит вверх, производя впрыск.

Характерные неисправности

Сложная и многокомпонентная конструкция является одновременно преимуществом и недостатком инжекторной системы. Некоторые элементы с течением времени и при неправильной эксплуатации могут ломаться, их работоспособность нарушается, что приводит к необходимости проведения ремонтных работ.

Инжектор направлен на то, чтобы максимально эффективно сжигать топливо. Это стало возможным благодаря электронному управлению, которое определяет оптимальный состав смеси, состоящей из топлива и кислорода.

Существует несколько наиболее распространённых неисправностей, которые встречаются в работе инжектора на современных автомобилях.

1. Поломка или сбой в работе датчиков. Вне зависимости от того, какой именно датчик пострадал, нарушается общий баланс в работе всей инжекторной топливной системе. Подобная ситуация приводит к появлению плавающих оборотов во время движения и при холостых оборотах. Также не запускается двигатель или мотор троит. Всё это обусловлено тем, что воздух и топливо смешиваются в неправильных пропорциях. Часто это можно заметить по изменённому цвету выхлопа. Иногда сбой датчиков привод к переходу двигателя в режим аварийной работы. В итоге обороты не могут набираться, на приборной доске горит соответствующая лампа.
2. Загрязнение фильтров или форсунок. Ещё одна распространённая ситуация, которая происходит в основном по вине самого автовладельца. Подобная неисправность актуальна для инжекторных машин, которые заправляют низкокачественным топливом. Примеси и разный мусор в горючем забивает фильтр, а в дальнейшем могут загрязниться и сами форсунки. Если они забиваются, то нарушается форма факела распыления. Это приводит к локальному повышению температуры, детонации и прогоранию клапанов. Чтобы не допускать такой ситуации, фильтр подлежит обязательной периодической замене. Дополнительно стоит менять фильтрующую сетку на бензонасосе при пробеге свыше 70 тысяч километров, а также 1 раз в 3-4 года мыть топливный бак.
3. Льющие топливо форсунки. Такое происходит по причине того, что форсунки не закрываются после прекращения подачи импульсов со стороны электронного блока управления. В итоге часть топлива проникает внутрь камеры сгорания, в систему выпуска смазки двигателя, просачиваясь через поршневые кольца. Это приводит к печальным последствиям для всего двигателя. Ведь топливо смешивается с маслом, и смазочные характеристики существенно снижаются. Если топливо окажется в выхлопной системе, ломается катализатор, предназначенный для очистки выхлопа от вредных примесей.
4. Выход из строя бензонасоса. В нём может падать давление ниже установленных автопроизводителем норм. Причины поломки бывают разные, но в основном это загрязнения. От этого падает производительность самих форсунок.

Наиболее важной процедурой, которую часто автовладельцы инжекторных машин проводят своими руками, считают очистку форсунок. Чистят их путём снятия или непосредственно на силовой установке

Промывка на двигателе предусматривает использование специальных промывочных составов. Они заливаются в двигатель и прокачиваются по системе. При этом от рампы следует отключить топливную магистраль, а на место топливного насоса поставить компрессор. Именно с его помощью по всей системе прокачивается специальная промывка, предназначенная для инжекторов.

Другой вариант подразумевает снятие форсунок и использование ультразвуковой ванный на стенде. Но такое доступно только в специализированных автосервисах. Реализовать подобную промывку в гаражных условиях практически невозможно.

Суть ультразвуковой ванны заключается в том, что специальный аппарат волновыми колебаниями воздействует на скопившиеся отложения, и разрушает их.

Типы форсунок

Существует всего два вида форсунок – электронные и механические. Первый вариант более простой. В механическом инжекторе топливо идет сразу к форсункам, с помощью блока управления оно дозируется и отправляется в камеру сгорания. Именно такой инжектор устанавливают на современных автомобилях. Он дает возможность часто пользоваться машиной.

В механической форсунке нет электронного блока управления. Дозировкой топлива занимаются распределительные клапаны. Они подготавливают очередную порцию в зависимости от уровня открытости системы. Таким было устройство инжектора, произведенного в 30-х годах. Но механические системы встречаются и сегодня – они установлены на старых автомобилях.

Стоит более детально рассмотреть электронные форсунки. Они делятся на подвиды:

 электромагнитные;

 электрогидравлические;

 пьезоэлектрические.

Электромагнитные форсунки используются в бензиновых двигателях. У них простая конструкция, основные детали – электромагнитный клапан с иглой и сопло. Блок управления позволяет контролировать работу инжектора, а также обеспечивает напряжение на обмотке клапана в подходящий момент.

Электрогидравлические форсунки подходят для дизельных двигателей. Это клапаны с камерами управлениями и двумя типами дросселей – впускными и сливными. Устройство инжектора этого вида основано на давлении топлива в каждый момент работы автомобиля. Блок управления у таких форсунок электронный. Он посылает сигналы клапану, тогда инжектор приходит в действие.

Пьезоэлектрическая форсунка подходит только для определенного вида дизельных двигателей – с впрыскивающей системой Common Rail. Но у такого инжектора есть свои преимущества: скорость реакции, которая гарантирует несколько подач топливной жидкости за полный цикл.

Принцип работы пьезоэлектрической форсунки основывается на гидравлике. Поршень толкателя срабатывает благодаря увеличению длины пьезоэлементов, на которые воздействует сигнал блока управления. Дозу топлива определяет длительность этого воздействия и давление жидкости в топливной раме.

Ряд трудностей

Владельцы автомобилей с инжектором периодически сталкиваются с определенными трудностями. И самая распространенная из них — это когда машина начинает дергаться на ходу. Чем объяснить такое поведение? Если нет повода грешить на трансмиссию, то стоит проверить систему питания и зажигания. Чтобы избавиться от негативных последствий стоит проверить важные узлы.

Фильтр

Даже в случае исправного бензонасоса и чистой топливной магистрали мотор будет испытывать чувство голода при засоренном фильтре. Исправить положение поможет замена детали либо тщательная ее очистка. А так как магистраль включает целых три фильтра, то первым делом стоит искать третий, который расположен за топливным насосом.

Его назначение отделить мельчайшие частицы и забивается чаще других. Следовательно, насос уже не справляется со своей работой. Тогда не стоит удивляться, почему машина дергается при езде.

Дроссель

Износ узла, а также загрязнение, включая повреждение деталей, приводят к нарушению работы этого механизма. В первом случае не обойтись без серьезного ремонта, а вот с загрязнением можно справиться, прочистив дроссель механическим способом.

Однако с карбюратором все намного сложнее — придется полностью его разобрать и прочистить все его элементы (каналы, жиклеры, диффузоры и прочее).

Топливный насос

Обычно виновником дерганья машины выступает уплотнительное кольцо бензонасоса, которое находится вблизи клапана либо вовсе может отсутствовать. Чтобы удостовериться в этом, необходимо снять крышку и осмотреть диафрагму вместе с отверстием клапана.

Неисправность устраняется заменой поврежденной диафрагмы и проблемного клапана. После этого необходимо восстановить герметичность системы. Также следует прочистить сетку, которая находится внутри корпуса бензонасоса.

У инжекторных агрегатов бензонасос помещен в бак, поэтому стоит проверить подачу топлива, и есть ли потери в самой магистрали. Для этого нужно подключить манометр к топливной рампе и зафиксировать значения давления:

• С включенным насосом, при незапущенном двигателе должно быть от 2,8 до 3,2 атм.
• Когда мотор работает в режиме холостого хода, то нормой считается 2,2-2,5 атм.
• При перегазовке значения будут в пределах 2,8-3,2 атм.

Стабильная работа двигателя будет нарушена в случае повышенного (более 4 атм) или пониженного (менее 2 атм) давления внутри топливной рампы.

Датчики

Любая современная силовая установка буквально насыщена разного рода электроникой, а потому не следует упускать из виду состояние датчиков. Нарушение функциональности ДПДЗ, будет приводить к рывкам на старте. Даже в той ситуации, когда при сбросе газа машина дергается, имеет смысл проверить это устройство.

Другие сенсоры также заслуживают внимания — ДМРВ, РХХ (правильно регулятор холостого хода).

Лучшие инструкторы по вождению:

Принцип работы инжектора

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока.

Виды систем впрыска бензиновых двигателей

Впрыск может быть:

• центральным (ДВС с карбюраторами, наддроссельный впрыск),
• распределённый или коллекторный (осуществляется отдельной форсункой в каждый цилиндр двигателя),
• непосредственный (осуществляется напрямую в камеры сгорания, отдельными форсунками), встречается в разных вариациях, характерен для современных автомобилей.

Варианты топливных систем бензиновых двигателей (R R. Bosch)

Решения с карбюраторами

Дольше всего человечество знакомо с подачей топлива посредством карбюратора. И не потому, что такие решения лучшие, а потому что они – первые. И множество лет – единственно доступные. Карбюратор был неотъемлемой частью топливной системы на около сотни лет. Нельзя сказать, что сейчас карбюраторы полностью исчезли из жизни, но на легковой и коммерческий транспорт карбюраторы ставить перестали. Их можно увидеть только на средствах механизации, которые применяются для садовых, строительных работ.
Автопром же перестал выпускать машины с карбюраторной системой еще в 90-е годы прошлого века.

Принцип их действия основан на принципе втягивания топлива в поток воздуха, проходящего через карбюратор. Всё это возможно за счет сужения воздушного канала и разрежения воздуха.

Объём воздуха, который проходит через сужение воздушного канала, пропорционален объёму топлива, поступающего через распылитель карбюратора. Благодаря этому несложно в автоматическом режиме поддерживать требуемое соотношение топлива к воздуху.

Как работает устройство?

1. Топливо из бака забирает насос (управляемый механически или электрически – в зависимости от модели).
2. ДВС запускается, и поток воздуха, проходящий через сужение воздушного канала карбюратора, создает разрежение.
3. В смесительную камеру карбюратора поступает топливо.
4. Жиклер (калиброванное отверстие) дозирует топливо.

С точки зрения работы всё достаточно просто. Так почему же карбюраторы уходят в историю?
Здесь достаточно много причин:

• Низкая экономичность, а соответственно, и низкий уровень топливной эффективности.
• Проблемы при переменных режимах работы, обусловленные низкими динамическими качествами.
• Прямая зависимость от положения двигателя.
• Выброс в окружающую среду большого количества вредных веществ (несоответствие нормативам эмиссии газообразных вредных выбросов в атмосферу).

Особенности системы впрыска

Основным преимуществом системы впрыска считают точную дозировку топлива, необходимую для оптимальной работы двигателя в определенный момент и под определенной нагрузкой. Этого позволила добиться только электронная система управления. Старые инжекторные системы имели механическое управление и подавали бензин по средним потребностям мотора. Современный инжектор способен точно вычислить сколько топлива необходимо и в какой момент его нужно подать. Синхронизация системы питания с зажиганием позволяет оперативно менять как угол опережения подачи искры, так и момент подачи бензина, поэтому теоретически, инжекторные системы должны быть эффективнее и экономичнее карбюраторных.

Как все работает

Теперь рассмотрим принцип работы инжекторного двигателя отдельно по каждой составляющей. С электронной частью, в целом, все просто. Датчики собирают информацию о скорости вращения коленчатого вала, воздуха (поступившего в цилиндры, а также остаточной его части в отработанных газах), положения дросселя (связанного с педалью акселератора), температуры ОЖ. Эти данные датчики передают постоянно на электронный блок, благодаря чему и достигается высокая точность дозировки бензина.

Поступающую с датчиков информацию ЭБУ сравнивает с данными, внесенными в картах, и уже на основе этого сравнения и ряда расчетов осуществляет управление исполнительной частью.В электронный блок внесены так называемые карты с оптимальными параметрами работы силовой установки (к примеру, на такие условия нужно подать столько-то бензина, на другие – столько-то).

Первый инжекторный двигатель Toyota 1973 года

Чтобы было понятнее, рассмотрим более подробно алгоритм работы электронного блока, но по упрощенной схеме, поскольку в действительности при расчете используется очень большое количество данных. В целом, все это направлено на высчитывание временной длины электрического импульса, который подается на форсунки.

Поскольку схема – упрощенная, то предположим, что электронный блок ведет расчеты только по нескольким параметрам, а именно базовой временной длине импульса и двум коэффициентам – температуры ОЖ и уровне кислорода в выхлопных газах. Для получения результата ЭБУ использует формулу, в которой все имеющиеся данные перемножаются.

Для получения базовой длины импульса, микроконтроллер берет два параметра – скорость вращения коленчатого вала и нагрузку, которая может высчитываться по давлению в коллекторе.

К примеру, обороты двигателя составляют 3000, а нагрузка 4. Микроконтроллер берет эти данные и сравнивает с таблицей, внесенной в карту. В данном случае получаем базовую временную длину импульса 12 миллисекунд.

Но для расчетов нужно также учесть коэффициенты, для чего берутся показания с датчиков температуры ОЖ и лямбда-зонда. К примеру, температура составляется 100 град, а уровень кислорода в отработанных газах составляет 3. ЭБУ берет эти данные и сравнивает с еще несколькими таблицами. Предположим, что температурный коэффициент составляет 0,8, а кислородный – 1,0.

Получив все необходимые данные электронный блок проводит расчет. В нашем случае 12 множиться на 0,8 и на 1,0. В результате получаем, что импульс должен составлять 9,6 миллисекунды.

Описанный алгоритм – очень упрощенный, на деле же при расчетах может учитываться не один десяток параметров и показателей.

Поскольку данные поступают на электронный блок постоянно, то система практически мгновенно реагирует на изменение параметров работы мотора и подстраивается под них, обеспечивая оптимальное смесеобразование.

Стоит отметить, что электронный блок управляет не только подачей топлива, в его задачу входит также регулировка угла зажигания для обеспечения оптимальной работы мотора.

Теперь о механической части. Здесь все очень просто: насос, установленный в баке, закачивает в систему бензин, причем под давлением, чтобы обеспечить принудительную подачу. Давление должно быть определенным, поэтому в схему включен регулятор.

По магистралям бензин подается на рампу, которая соединяет между собой все форсунки. Подающийся от ЭБУ электрический импульс приводит к открытию форсунок, а поскольку бензин находится под давлением, то он через открывшийся канал просто впрыскивается.

Типы инжекторной системы

Сейчас можно встретить три типа:

1. Одноточечный впрыск;
2. Многоточечный впрыск;
3. Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.

https://youtube.com/watch?v=pCONDR26bHY

Подводя итог

1. В карбюраторных системах топливная смесь поступает в двигатель путем ее всасывания, в инжекторных – подается под давлением через форсунки методом впрыска.
2. Карбюраторная система нестабильная, а инжектор более предсказуем.
3. Инжектор одинаково хорошо работает в любую погоду, карбюратор не любит перепадов температуры, сильных морозов.
4. Инжектор не так сильно загрязняет атмосферу.
5. Инжекторный автомобиль быстрее ускоряется.
6. Карбюратор потребляет больше топлива до 40%.
7. Инжектор редко ломается, но его ремонт дороже обходится.
8. Карбюратор не так требователен к качеству бензина.
