Замена глушителя на ваз-2112

Глушители автомобилей ВАЗ 2110

Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей. Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

• Универсал и седан — ВАз 2110 и ВАЗ 2111;
• Хетчбэк — ВАЗ 2112.

Глушители на автомобили ВАЗ 2110/2112 классифицируются по типу кузова

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

Глушители старых и новых моделей различаются по типу креплений

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент. Его конструкция состоит из следующих деталей:

• корпус;
• дроссель;
• преграда;
• теплоизоляция;
• перфорированная труба.

Конструкция выхлопной системы автомобилей ВАЗ десятого поколения

Строение самой детали следующее:

• корпус;
• средняя преграда;
• задняя преграда;
• задняя перфорированная труба;
• средняя перфорированная труба;
• патрубки выпуска и впуска.

Строение глушителя ВАЗ 2110 и направление движения выхлопных газов в системе

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Элементы системы выхлопа

Для того, чтобы понимать, что из себя представляет система выхлопа на ВАЗ-2112 необходимо знать все её элементы:

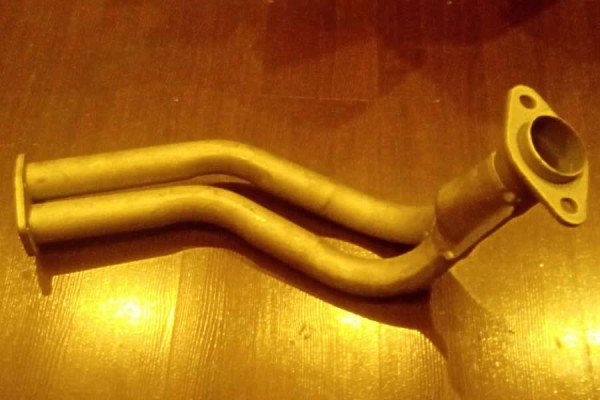

• Приёмная труба (их ещё называют «штаны» — прим.).
• Нейтрализатор.
• Резонатор (дополнительный глушитель — прим.).
• Основной глушитель.

Поломки выхлопной системы

Среди возможных поломок в выхлопной системе можно выделить следующие факты:

Механические повреждения выхлопной системы можно решить путём сварки этих деталей.

Если один из элементов оборвало, или произошёл прогар сварочного шва либо бачка, производить замену следует только целиком, так как его восстановление может не принести желаемых результатов. А единственная деталь к которой нельзя отнести этот факт — металло-компенсаторы. Их замену необходимо проводить независимо от всей выхлопной системы.

Так как стоимость нового нейтрализатора в сравнении с остальными деталями достаточно приличная, многие владельцы ВАЗ-2112 меняют его на пламегаситель (стронгер — прим.). В этом случае нейтрализатор просто срезают, оставляя лишь фланцы и кулак с развальцовкой, после чего и вваривают пламегаситель.

Стоимость пламегасителя в сравнении с нейтрализатором гораздо меньше, однако в нём в отличии от аналога не происходит дожигания остатков топлива

Обратите внимание, что этот факт может послужить причиной возникновения «стрельбы» глушителя и увеличением расхода топлива на 10-15 процентов. Поэтому при его установке обратите внимание на наличие лямбда-датчика (датчика кислорода — прим.). Паспортные данные о расходе топлива на ВАЗ-2112

Паспортные данные о расходе топлива на ВАЗ-2112.

20.2.5. Система выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124

Системы выпуска отработавших газов автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

А – катколлектор двигателя ВАЗ-21124 В – катколлектор двигателя ВАЗ-21114 1 – прокладка 2 – датчик кислорода 3 – корпус катколлектора 4 – скоба 5 – заглушка (применяется в случае установки одного датчика кислорода)

6 – теплоизоляционный экран рулевого механизма 7 – кронштейн 8 – промежуточная труба 9, 13 – подушки подвески основного и дополнительного глушителей 10 – дополнительный глушитель 11 – хомут 12 – основной глушитель

На двигателях ВАЗ-21114 и ВАЗ-21124 применяются каталитические нейтрализаторы, выполненные заодно с выпускным коллектором (катколлекторы).

В верхней и нижней частях катколлектора выполнены резьбовые отверстия для установки датчиков кислорода. На двигателях, выполненных по токсичности отработавших газов в соответствии с нормами Евро-2, датчик кислорода устанавливается только в верхнее отверстие, а в нижнее в этом случае ввернута заглушка 5. Если двигатель выполнен в соответствии с нормами Евро-3, в нижнее отверстие устанавливается второй датчик кислорода, аналогичный первому.

Место соединения катколлектора и головки блока цилиндров двигателя уплотнено металлической прокладкой.

К нижнему фланцу катколлектора через металлоармированную прокладку крепится фланец промежуточной трубы. Другим фланцем промежуточная труба соединяется с фланцем дополнительного глушителя с помощью сферического шарнира. Между фланцами помещено металлографитовое кольцо со сферической поверхностью, а во фланце дополнительного глушителя выполнена внутренняя сферическая поверхность.

Дополнительный глушитель, который устанавливается на автомобилях с двигателями ВАЗ-21114 и ВАЗ-21124, взаимозаменяем с дополнительным глушителем, устанавливаемым на автомобили «десятого» семейства, не имеющие нейтрализатора в системе выпуска.

Основной глушитель одинаков для автомобилей «десятого» семейства с одним типом кузова.

Снятие элементов системы выпуска отработавших газов показано на автомобиле с двигателем ВАЗ-21124.

Снятие промежуточной трубы

Работу выполняем на смотровой канаве или на подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

к оглавлению следующая страница 20.2.6. Электрооборудование автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

Copyright 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Оценка статьи:

Ваз 2112 выхлопная система Ссылка на основную публикацию

Похожие публикации

Метки грм ваз 2115

Замена глушителя на ВАЗ 2110

Владельцам ВАЗ 2110 достаточно повезло, поскольку замена глушителя достаточно простая, не требует особых навыков и большого опыта. Но нужна обязательно смотровая яма.

Последовательность процедуры замены выглядит следующим образом:

1. Глушитель соединен с резонатором через уплотнительное кольцо на развальцовке труб. Плюс соединение обжато хомутом, который складывается из двух частей.
2. Хомут необходимо демонтировать, потому снять кольцо. Поскольку уплотнительные кольца здесь используют графитовые, прилипать к металлу они не должны.
3. Теперь старый глушитель достаточно легко демонтируется.
4. Обязательно проверьте, в каком состоянии находятся резинки подвески, расположенные по разным сторонам относительно корпуса глушителя. Часто они оказываются растянутыми или покрытыми трещинами. Резинки достаточно дешевые, потому купите новые и замените ими старые.
5. Новый глушитель сначала монтируют на резинки, после чего вставляют в тоже новое уплотнительное графитовое кольца между развальцовками. Хомутом обжимайте соединение. Готово!

Как определить неисправность глушителя

Все оригинальные механизмы на ВАЗ 2110–2112 настраиваются на заводе так, чтобы обеспечивать минимальный уровень шума во время движения. При этом инженеры учитывают не только конструкцию самого двигателя, но и кузов автомобиля. Поэтому после тюнинга машины резко увеличивается шумность работы глушителей.

Основные неисправности глушителя — это те факторы, которые мешают его корректной работе:

образование дыр в корпусе;

Использование такого элемента небезопасно для водителя

Самой же распространённой проблемой с «глушаками» на ВАЗ 2110–2112 можно считать возникновение стуков во время движения. Даже новые и оригинальные изделия могут цепляться за днище автомобиля и издавать громкие звуки:

Kkiss

http://www.autolada.ru/viewtopic.php?t=142153

Определить неполадки в работе устройства на ВАЗ 2110–2112 можно визуально. Для этого рекомендуется загнать автомобиль на смотровую яму или же поднять заднюю часть кузова на домкрат:

Осмотрите всю трубу выхлопной системы. Наличие дыр можно заметить сразу. К тому же пятна ржавчины будут указывать на то, что внутри корпуса глушителя явно есть повреждения.

Покачайте механизм рукой — если он сильно раскачивается, то пора менять резинки фиксации и армированную прокладку между частями глушителя.

После съезда со смотровой ямы заведите мотор и несколько раз резко нажмите на педаль газа — чёрный выхлопной дым свидетельствует о сильном прогаре изделия.

Для чего нужна прокладка

Прокладка — это обязательный элемент между основным глушителем и резонатором. Так как все части выхлопной системы очень сильно нагреваются, то прокладка изготавливается из термостойких материалов.

Если при замене резонатора или глушителя не вставить между ними прокладку, то места стыка не будет максимально герметичным. К тому же при движении по неровным дорогам два элемента будут тереться друг об друга и быстро выйдут из строя.

Относительно процедуры замены прокладки не нужно волноваться: она имеет удобную форму и насаживается на трубу элемента одним движением руки:

1. Приложить прокладку к фланцу резонатора.
2. Наживать 4 болта.
3. Убедиться, что вставка держится в ровном положении.
4. Закрутить болты до упора, не пережимая их.

Изделие предотвращает нагревание частей глушителя

Замена резинок

Глушитель ВАЗ 2110–2112 крепится к днищу автомобиля специальными подвесками из резины. Резинки обладают минимальной эластичностью, поэтому могут обеспечить надёжность фиксации механизма. Обычно используется две резинки — одна размещается у выхлопного отверстия, другая — у отсека с резонатором.

Чтобы поменять подвесочные резинки, нужно подложить под устройство какую-либо опору (доски или кирпичи), чтобы зафиксировать его положение на максимальной высоте. После этого снимаются старые резинки. Если есть необходимость, то крюки на днище, на которые надеваются новые резинки, можно прочистить от грязи и нагара. После чего глушитель легко надевается крючками на новые резиновые подвески. Подвески снимаются поочерёдно от передней части авто к задней.

Специальный состав резины позволяет удерживать глушитель в нужном положении на протяжении многих лет

Что делать, если глушитель стучит

Стук — это одна из самых частых проблем с «глушаками» на ВАЗ десятого семейства. Глушители могут стучать только в двух случаях: когда во время езды они задевают за корпус бензобака или раскачиваются так, что задевают за кузов.

Стук можно убрать простой заменой резиновых подвесок: в процессе эксплуатации они могут растягиваться, поэтому глушитель уже не имеет надёжной фиксации к днищу. К тому же часто «глушак» может стучать и потому, что был неправильно установлен во время монтажа: например, не до конца закручен фланец или болты не соответствуют длине кронштейна. Поэтому процедура замены должна проходить с учётом всех нюансов правильной установки элементов выхлопной системы.

Приемная труба, катализатор и резонатор

Приемная труба окрашивается термостойкой краской для предотвращения коррозии

Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.

Качественная прямоточная выхлопная система ВАЗ 2110-2112

Тюнинг автомобиля это не только работы по улучшению и модернизации его внешнего вида. К тюнингу можно отнести все работы, которые улучшают характеристики автомобиля. Неотъемлемая вещь при форсировании двигателя – установка прямоточной выхлопной системы. Причем к этому моменту нельзя относиться спустя рукава.

Прямоточная выхлопная система ВАЗ 2110-2112 облегчает выход отработанных газов, а соответственно облегчает ход двигателя, снимает с него нагрузку и увеличивает его мощность.

Многие просто ставят прямоточный глушитель (заднюю) часть, благо на рынке есть много предложений уже готовых «прямотоков», как их называют в народе, которые устанавливаются на штатные крепления.

Такой глушитель не дает никакого результата кроме грозного звука, ведь он имеет стандартные диаметры труб, и соответственно пропускную способность. Да, некоторый эффект от него есть, но он практически незаметен. Для того чтобы достичь ощутимого результата необходимо менять всю выхлопную систему полностью.

Первое что подлежит замене – выпускной коллектор и приемная труба («штаны»). Вместо этих двух деталей устанавливается «паук» — деталь, которая совмещает в себе как функцию выпускного коллектора, так и приемной трубы.

В идеале паук должен иметь полированную внутреннюю поверхность труб и равные расстояния от каждого из четырех входов до выхода. Наружный диаметр труб, устанавливаемых на заводе в качестве штатной выхлопной системы – 42-44 мм.

Прямоточная система предполагает использование труб диаметром 48-50 мм. Такая разница в размерах увеличивает пропускную способность на 30%. Согласитесь, разница существенна.

Вместо штатного резонатора и катализатора лучше всего установить промежуточную трубу. Они есть в продаже, но не всегда их крепления соответствуют таким же на приемной трубе, поэтому зачастую приходится их переваривать.

То есть, со старого катализатора можно срезать фланец и переварить на промежуточную трубу. Если вы производите установку своими руками, то учтите тот факт, что такую работу необходимо выполнять только «по месту» — фланец должен быть повернут именно под тем углом, под которым находится ответная часть «штанов».

Для этого соедините отрезанный фланец со штанами, совместите его с промежуточной трубой и поставьте несколько точек сварки. После этого можно снимать промежуточную трубу и полностью обваривать соединение фланца.

В то время, когда двигатель ВАЗ испытывает большие нагрузки, при резком разгоне или езде на высокой скорости, он испытывает сильную вибрацию, которая передается на выхлопную систему.

Вследствие этого происходит сильный износ выхлопной системы, что грозит обрывом и возникновением трещин. Для того чтобы этого не происходило лучше всего установить металлокомпенсатор, или как его еще называют – гофру.

Металлокомпенсатор вваривается вместо одного из промежутков трубы, желательно как можно ближе к «пауку». Для этого нужно срезать отрезок трубы, на 30 мм короче чем длина гофры, а на его место установить металлокомпенсатор, таким образом чтобы он с каждой стороны надевался на трубу на 15 мм.

После этого места соединения заварить. Всю работу нужно выполнять так же, как и с фланцем – сначала прихватить гофру точечной сваркой в установленном состоянии, после чего снять деталь и обваривать полностью.

Установка задней части самого прямоточного глушителя – отдельный разговор. Как правило, все штатные прямотоки на ВАЗ 2110-2112 имеют одинаковый внешний вид. Если же появилось желание действительно выделиться, можно установить универсальный прямоток.

Так можно подобрать практически любой концевик по внешнему виду, звуку, диаметру входящей трубы и материалу, из которого он сделан – черная сталь, легированная или нержавеющая. При установке универсального прямотока придется обращаться на станцию техобслуживания, чтобы они доварили к нему входящую трубу нужного диаметра, а возможно и подрезали бампер.

Установка прямоточной выхлопной системы на ВАЗ 2110-2112 – не просто прихоть, а вынужденная необходимость в том случае, если вы действительно решили увеличить мощность своего автомобиля.

https://youtube.com/watch?v=_0bn3osJgYU

ОСОБЕННОСТИ ГЛУШИТЕЛЯ-ПРЯМОТОКА

Такое устройство может быть использовано для увеличения производимой мощности авто. Глушитель-прямоток использует энергию газовых потоков, которая преобразуется в мощность автомобиля.

Как бы странно это ни звучало, но такое возможно: вначале из коллектора обеспечивается выпуск потоков газов с минимальным сопротивлением, а двигатель автомобиля в свою очередь затрачивает меньше усилий на преодоление силы их давления. Именно этим и достигается увеличение полезной мощности мотора авто.

При изготовлении глушителя-прямотока используется камера, внутри которой помещается перфорированная труба, а также имеется небольшое количество разделительных перегородок (при изготовлении прямотока своими руками эту важную деталь необходимо учитывать).

Отработанные газы практически не испытывают сопротивления внутренних перегородок, а отверстия в трубе позволяет им максимально расширяться, после чего они выходят наружу практически бесшумно. Этому также способствует применение внешних кожухов, пропитанных специальным составом.

Как поменять глушитель на ВАЗ 2110-2112?

Как поменять глушитель на ВАЗ 2110-2112?

И так, как заменить глушитель ВАЗ 2110? Для этого вначале рассмотрим вопрос, как снять старый, уже прогоревший глушак, а также почему следует менять данную деталь?

Как снять глушитель ВАЗ 2110-2112 своими руками?

Полная замена глушителя может понадобиться в нескольких случаях:

• вы давно не меняли глушитель, и пришла пора обновить данную деталь;
• при работе двигателя слышен низкий неприятный звук, а в самом глушителе есть прогар, который уже нет смыла устранять, клеить или заваривать;
• сам глушитель снаружи цел, но слышен дребезжащий неприятный звук при работе мотора (прогорели перегородки внутренней части глушителя).

Вообще, если вы несколько лет не меняли эту часть выхлопной системы, то можете смело выбрать глушитель на ВАЗ 2110 новый и установить его. Это справедливо при условии, что установлен старый глушитель стандартной бюджетной стоковой модели.

Теперь вернемся к вопросу о том, как крепится глушитель ВАЗ 2110? Не спешите узнавать, сколько стоит замена глушителя на ВАЗ 2110, в СТО? Все работы по замене не требуют особой квалификации, так как сама запчасть крепится довольно просто, и ее демонтаж/монтаж сможет провести даже начинающий автомеханик.

Последовательность действий далее такова:

• раскрутить хомут крепления трубы глушителя и трубы резонатора, если болтовое соединение прикипело, то смажьте его ВД-шкой и подождите несколько минут, дело пойдет быстрее;
• в точке соединения патрубка глушителя и трубы резонатора стоит кольцо, обеспечивающее корректность соединения, его нужно будет установить назад при монтаже нового глушителя;
• затем снимаем два крепления глушителя, которые представляют собой резинки, подвешивающие деталь на кронштейнах;
• все, старый глушитель снят.

Перед тем, как снимать старый глушак, вам следует приобрести новый, поэтому стоит остановиться на вопросе, какой глушитель лучше на ВАЗ 2110-2112?

Какой лучше купить глушитель на ВАЗ 2110-2112?

Хотя, справедливости ради стоит указать, что на некоторые ВАЗы с полностью идентичными двигателями и системами впрыска топлива, глушители также будут идентичными, исключая систему крепления. Если нестандартный монтаж вас не пугает, то можете и экспериментировать. Вопрос только зачем это надо, и будет ли такой глушитель лучше на ВАЗ 2110? Ведь дефицита запчастей выхлопной системы на рынке нет и можно купить родной вариант.

Также не лишним будет антикоррозионное покрытие на поверхности глушителя (слой алюминия или цинка, специальная термоустойчивая краска и т.д.), такие изделия также будут служить несколько дольше стандартных, изготовленных из обычной черной стали без покрытия.

Как закрепить глушитель на ВАЗ 2110-2112?

Как закрепить глушитель ВАЗ 2110:

• одеваете одну резинку крепления на новый глушитель, а другую на соответствующий кронштейн под кузовом;
• резинку следует одевать на концы по большей длине, также, как стояли старые;
• опускаетесь в яму и одеваете на резинки глушитель;
• крепите трубу глушителя к трубе резонатора при помощи хомута, не забываем про кольцо;
• болтовое соединение на хомуте можете также заменить, если состояние старого болта вам не кажется удовлетворительным;
• процесс крепления глушителя на ВАЗ 2110 окончен, можете запускать двигатель для проверки, если двигатель работает тихо, а старая проблема устранилась, то вы все сделали правильно.

Как видите, крепится глушитель на ВАЗ 2110 легко, вы вполне справитесь с данной задачей, важно только решится на самостоятельную замену. Резонаторы на ВАЗ 2110 — 2112 — Подобрать

Резонаторы на ВАЗ 2110 — 2112 — Подобрать

Прямоточные глушители ВАЗ 2110 — 2112 — Подобрать

Характерные неисправности выхлопной системы ВАЗ 2110

Глушитель ВАЗ 2110 был настроен в заводских и лабораторных условиях так, чтобы подавлять максимальное количество шума, которое издает двигатель. При этом берутся в учет не только частоты, которые издает двигатель сам по себе. Кузов автомобиля — это закрытый объем, реагирующий на определенную частоту звуковой волны и имеющий свои пиковые гармоники. В результате исследований было выяснено, что для подавления большинства паразитных частот двигателя 2110 и его кузова, необходимо использовать диапазон от 60 до 400 Гц. Это соответствует средним и высоким оборотам мотора — 2500 и 4200 об/мин. Если в геометрию глушителя 2110 внесены хоть какие-то изменения, по сравнению со стоковым, шумовые характеристики изменятся однозначно.

Причем основной низкочастотный шум убрать тяжелее всего. Поэтому если говорить о борьбе с шумами и тюнингом выхлопной системы одновременно, то технически реализовать это практически невозможно. Максимально сохраненная мощность — прямоток, а максимально комфортный звук — заводской глушитель. Все остальные варианты являются компромиссными.

Прогары, пробои и нарушение герметичности системы — это основные неисправности, с которыми сталкиваются владельцы ВАЗ 2110. Чаще всего причиной прогара выхлопных труб является коррозия, слишком богатая смесь и неправильно выставленное зажигание. Дым из глушителя может говорить о том, что смесь слишком богатая и догорает уже в выхлопной трубе, резонаторе. При этом нередко глушитель стреляет, слышны хлопки, в результате которых и происходит прогар резонаторов и глушителей. Стук по кузову в районе резонатора или глушителя может говорить о том, что в результате механического повреждения изменилась геометрия глушителя, разрушилась подвеска, подушка или резинка демпфера и труба стучит о кузов. В этом случае нужно точно установить место ударов и привести геометрию системы в порядок. Если этого добиться невозможно в силу ветхости элементов — только замена или крепкий ремонт решат эту проблему.

Снятие и установка резонатора

Многих автомобилистов интересует естественный вопрос — как снять резонатор? Ответ на этот вопрос будет отличаться в зависимости от марки машины. Однако в целом же алгоритм несложный и будет приблизительно следующим:

• необходимо отсоединить патрубки резонатора в местах их соединения с системой отвода выхлопных газов (спереди, со стороны двигателя или катализатора, и сзади, со стороны глушителя);
• снять резонатор с его подвесов, при помощи которых он крепится к днищу автомобиля;
• демонтировать резонатор с его патрубками.

Как заменить резонатор Рено Логан

Установка нового устройства проходит в обратном порядке

При снятии резонатора важно не повредить уплотняющие кольца, которые соединяют его патрубки с остальной частью системы отвода выхлопных газов

В качестве примера представляем вашему вниманию две видеоинструкции, демонстрирующие замену резонатора на популярных автомобилях “Рено Логан” и переднеприводных ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115, “Калине”, “Приоре”, “Гранте”.

Напоследок

Частичный или полный выход из строя резонатора выхлопной системы автомобиля не является критичной поломкой. Диагностировать поломку резонатора несложно даже для неопытного автовладельца. На это указывает потеря мощности, распространение выхлопных газов под днищем и/или в салон, повышение звукового фона при работе двигателя. Учтите, что при этом машину можно использовать, однако, все же рекомендуем вам не затягивать с ремонтом, поскольку езда с прогоревшим резонатором может привести к выходу из строя других элементов системы выпуска выхлопных газов автомобиля.

При работе любого механизма создается характерный шум, а если дело касается бензинового ДВС, то «звуковые эффекты» отличаются повышенной громкостью, которая доставляет массу дискомфорта как самому водителю, так и другим участникам дорожного движения, а также пешеходам. Как известно роль поглотителя шума играет штатный глушитель, являющийся частью выхлопной системы, однако мало кто знает, зачем нужен резонатор, который также представляет собой важную комплектующую этого узла.

Из названия очевидно, что эта деталь отвечает за резонирование звуковых потоков, возникающих в процессе работы двигателя автомобиля. Проще говоря, резонатор гасит звуковые колебания в момент выхода выхлопных газов из камеры сгорания. Рассмотрим подробнее устройство и особенности этого элемента.

Глушители для автомобилей десятого семейства ВАЗ: оригинал или кооператив

Оригинальные глушители для автомобилей ВАЗ 2110, 2111, 2112 производятся на . Они славятся максимальным сроком службы, так как производитель не скупится утолщать стенки и использовать только качественные сорта металлов. Помимо этого, в оригинальных механизмах используется специальный звукопоглощающий материал — вата. То есть «АвтоВазАгрегат» предоставляет владельцам отечественных машин вполне надёжные и долговечные глушители. Единственный недостаток — это их стоимость. Новая деталь на «десятку» обойдётся в 2500 рублей.

В свою очередь, подделки продаются за 1 тыс. рублей и даже дешевле. Однако они изготавливаются кустарным способом в гаражных условиях и имеют срок службы в 3–5 раз меньше, чем оригинальные изделия. Помимо этого, производители кооперативных «глушаков» не используют звукопоглощающую вату и не утолщают стенки резонаторов. А это говорит о том, что такой элемент не будет поглощать все шумы выхлопов.

Корпус из нержавеющей стали и уплотнение стенок делают такой глушитель практически вечным

Перед приобретением нового изделия необходимо убедиться, чтобы крепления были на том же уровне, что и на старом. Собственно говоря, разница между моделями для модификаций ВАЗ 2110, 2111 и 2112 в том и заключается, что крепёжные скобы могут быть распределены по-разному. Отличий для 8 и 16-клапанных моторов не будет.

В некоторых случаях автолюбители покупают первый попавшийся глушитель для ВАЗа десятого семейства и потом с помощью молотка приспосабливают крепёж на нужное место. К слову, процедура не занимает и пяти минут.

Также можно установить на машину и устройство польского производства Universal. Однако рекомендуется сразу же купить и резонатор, так как входная трубка у Universal на 2 сантиметра короче, чем у «АвтоВазАгрегат», и не сможет быть корректно вмонтирована в систему.

Изредка для оснащения ВАЗ десятого семейства применяется и механизм от «Лада Приора». Единственный недостаток такого изделия в том, что труба на конце изогнута книзу, поэтому придётся отрезать конец и приварить ровный выпускной отсек.

Как можно увеличить срок службы глушителя

Автолюбители на практике испытали простой и эффективный способ увеличения ресурса глушителей. При этом методика подходит как для механизмов заводского производства, так и для самодельных изделий. Нужно взять дрель и в самой нижней точке трубы просверлить тонкое отверстие. Из него будет вытекать конденсат, что позволит избежать образования ржавчины и коррозии.

Недостатком такого способа может считаться ухудшение шумопоглощения.

Устройство элемента

Выхлопная система на ВАЗ десятых моделей практически ничем не отличается от систем предыдущих моделей — ВАЗ 2108, ВАЗ 2109. То естьмеханизм представляет собой трубу, которая делится на два элемента: непосредственно сам глушитель и утолщённую ёмкость резонатора.

1 — кронштейн, 2 — термопрокладка, 3 — фиксаторы кронштейна, 4 — резонатор, 5 — подвесочные резинки, 6 — основной глушитель, 7 — крепления

Состав выводящего узла

Выхлопная система для автомобиля ВАЗ 2110 состоит из следующих элементов:

1. Коллектора выпускного типа;
2. Лямбда-зонда;
3. Трубы приемного типа;
4. Нейтрализатора;
5. Двух глушителей: основного типа и дополнительного.

Не все компоненты выхлопа разбираются, некоторые детали, такие как нейтрализатор, а также оба глушителя, их замена производится целиком.

Система выпуска отработавших газов ВАЗ 2110

Описание отдельных составляющих

Чтобы стало понятнее устройство такого элемента, как отводящая система необходимо дать подробную характеристику всем составляющим:

1. Нейтрализатор. Узел, предназначенный для эффективного очищения, подавления количества выбросов вредных веществ в окружающую среду. Автомобиль вырабатывает при движении такие вещества, как не сгорающие углеводороды, оксидные соединения азота и углерода. Именно на их устранение направлена работа этой системы. Сама конструкция представляет собой соединение двух компонентов керамического типа. Поверхность этих узлов покрывается специальными катализаторами дожига, к которым относятся родий, палладий и платина. Эти вещества позволяют очищать отработанные газы, выбрасываемые в окружающую среду почти на 100%;
2. Лямбда-зонд. Представляет собой специальный датчик, задачей которого является контроль за составом и количеством топлива, которое поступает в двигатель. Тем самым лямбда-зонд контролирует очиститель. Если работа лямбда-зонда будет осуществляться некачественно, то все выводящее объединение быстро придет негодность, после чего ее придется заменить;
3. Труба приемная. Предназначена для принудительного вывода отработанных газов из цилиндров агрегата силового характера. Труба выполняется из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре. Шпильки гарантируют надежное крепление двух выводящих труб и элемента. Для того чтобы объединить приемную трубу и нейтрализатор, а также дополнительный глушитель, используются шарнирные крепежи;
4. Выпускной коллектор. Компонент, который отливают их чистого чугуна. Коллектор крепится при помощи четырех шпилек в приемной трубе. Между коллектором и головками цилиндров устанавливаются термостойкие прокладки, армированные металлом.
5. Глушители. Необходимы для эффективного подавления скорости отработки сгоревших газов. Это необходимо для того чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Устройство распределения в этой части узла осуществляется следующим образом: за дополнительным идет основной. Между собой эти два компонента соединяются хомутами и уплотнительными кольцами сверху покрыты специальным кожухом.

Нюансы эксплуатации

Следует привести некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

1. Автомобиль, ни при каких обстоятельствах нельзя заправлять этилированным топливом, так как это приведет к порче. Он очень чувствителен к свинцовым соединениям;
2. При эксплуатации автомобиля ВАЗ 2110 также надо следить за исправной, четкой работой зажигания, так как его некачественная работа приводит к выводу из рабочего состояния нейтрализующей детали. Топливо, которое не сгорает при пропуске искры во время зажигания, попадает в нейтрализатор, а там догорает. По этой причине быстро приходит в негодность керамическое покрытие компонента;
3. Частые нарушения в работе рано или поздно приведут к полной или частичной закупорке выводной системы, в свою очередь к выводу из строя двигателя и потребуется его ремонт или замена.

Исправление неполадок

Работа машины всегда сопряжена с возникновением неисправностей в деталях и механизмах. Если какие-то детали приходят в негодность, то требуется их замена или ремонт своими руками.

Чтобы произвести замену дополнительного глушителя в выводящем узле следует:

1. открутить два болта, которые крепят хомут, для этого нужен ключ на 13;
2. снять сам хомут;
3. снять кольцо;
4. отсоединить подушки дополнительной подвески;
5. снять агрегат.

После этого производится замена, он монтируется на место в обратном порядке. Это основные ремонтные действия по устранению неисправностей.

Доработка глушителя

Кроме замены стандартных неисправных компонентов, на такие-же, но только новые, можно сделать доработку отдельных узлов выхлопной системы, или произвести тюнинг всего узла целиком.
