Схема момента затяжки гбц ваз-2112 16 клапанов

Процесс замены клапанов ГБЦ

Для того, чтобы произвести замену, придется основательно разобрать (а затем собрать) газораспределительный механизм. В зависимости от модели авто и конструктивных особенностей двигателя этот процесс может иметь некоторые отличия. Но в целом система демонтажа и сборки одинакова. В целом, последовательность действий такова:

Демонтаж ГБЦ

Для этого потребуется:

• произвести подготовительные работы: разомкнуть провод и «минусовую» клему аккумулятора, отсоединить трубки и шланги подачи технических жидкостей, топливные магистрали, снять навесное оборудование;
• затем снять крышку ГБЦ;
• открутить болты крепления ГБЦ;
• снять ГБЦ.

Демонтаж распределительного вала

Последовательность действий:

• снять приводной ремень;
• снять зубчатый шкив;
• открутить болты, которыми удерживается крышка распредвала;
• снять саму крышку и сальники;
• снять распредвал.

Прежде чем приступать к процедуре, следует вывернуть свечи зажигания. Это позволит избежать их повреждения.

Рассухаривание клапанов

Процесс осуществляется с помощью специального инструмента — рассухаривателя.Некоторые используют дедовский метод. Для этого необходимо:

• закрыть место, откуда должен выскочить сухарь тряпкой (чтобы поймать его);
• установить свечник или высокую головку с диаметром меньше, чем у шайбы фиксированной сухарями;
• резко ударить молотком по тарелке таким образом, чтобы пружина оказалась сжатой до размеров сухаря; это спровоцирует его выскочить.

Метод можно использовать в крайнем случае и имея опыт. Новичок рискует нанести серьезные повреждения клапану, например, погнуть его. Покупка рассухаривателя — лучший вариант.

Очистка и осмотр клапанов

После проведенных манипуляций извлеченные из втулки клапаны очищают от нагара и осматривают на предмет повреждений.

В зависимости от степени повреждения, деталь необходимо:

• заменить на новую;
• очистить и притереть.

Также необходимо проверить седло клапана. Если прогары и раковины на нем слишком серьезные, чтобы убрать притиркой, седло придется обработать с помощью специального инструмента, который называют шарошкой или борфрезой. Шарошка представляет собой насадку для обработки различных поверхностей, в том числе и металлических. Она крепится на дрель и устраняет механичнские повреждения.

В процессе главное — не увлечься и не снять слишком большой слой металла. Также не следует интенсивно давить на дрель, это приводит лишь к перегреву и затруднению самой обработки. Перед работой головку шарошки рекомендуется смазывать специальным смазочным составом, чтобы снизить интенсивность износа.

Приобретение нового набора клапанов необходимо при полном уничтожении детали (иногда такое случается) или деформации стержня. Теоретически погнутый стержень можно выпрямить, но затраченные время и усилия того не стоят.

Выбирая клапаны, следует убедиться в том, что они идентичны

Особенно важно, чтобы детали имели одинаковую высоту. Поверхность не должна иметь царапин, сколов и любых других повреждений

Перед установкой всю деталь, за исключением фаски (ее следует притереть), желательно отполировать.

После притирки клапанов необходимо произвести сборку конструкции. Все манипуляции производятся в обратном порядке.

Установка и замена распредвалов ВАЗ-2112 16 клапанов фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

https://youtube.com/watch?v=rR42oOIgHEE

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

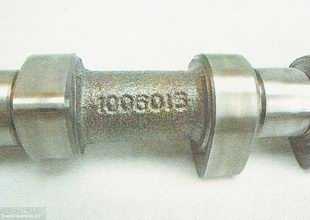

Маркировка впускного распредвала Маркировка выпускного распредвала

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Как восстановить седла клапанов

В том случае, если предполагается не замена седел клапанов на новые, а восстановление старых, ремонтные работы выполняются в следующей последовательности:

1. Головка блока цилиндров располагается на ровной поверхности.
2. Шарошка фиксируется на оправке, устанавливаемой в патрон станка.
3. Ось инструмента совмещается с осью отверстия в ГБЦ, предназначенном для направляющего штока клапана.
4. Медленно и без сильного нажима вращая шарошку по часовой стрелке, с рабочей поверхности седла клапана снимают нагар и тонкий слой металла.

Обработка рабочей фаски седла шарошкой с углом в 45 градусов

Схема обработки седла клапана (на примере двигателя ВАЗ)

Так выглядит фаска седла на различных стадиях работы

Для обеспечения максимально плотного контакта головки клапана с рабочей поверхностью седла после обработки зенкером необходимо выполнить их притирку. Такая операция, для осуществления которой используется абразивная паста, часто проводится вручную. Чтобы выполнить ее быстрее и с минимальными трудозатратами, можно использовать инструмент для притирки клапанов, в качестве которого может выступать обычная дрель.

В том случае, если выполняется не восстановление, а замена седла клапана, и при этом на новые заменяются и сами клапаны, процедуру притирки сопрягаемых поверхностей можно не выполнять.

Развертка направляющих клапанов 8,022-8,029 мм

со скидкой 15 %

Заглушка распредвала на 16кл ВАЗ

со скидкой 19 %

Спойлеры с диодом на дворники, снежка

со скидкой 19 %

Щетка стеклоочистителя гибридная denso 45см. dur-045l

со скидкой 11 %

Паста притирочная vmpauto 40 гр профессиональная

со скидкой 18 %

Приспособление для притирки клапанов с карданом 8мм 01-08 «Сервис ключ» 77753

со скидкой 16 %

Запрессовка-выпрессовка сальников клапанов 8 мм, цанга

со скидкой 18 %

Индикатор звуковой (повторитель) для автомобилей ВАЗ

со скидкой 19 %

Прокладка масляного поддона силиконовая красная с металлическими шайбами на ВАЗ 2101-2107, Лада 4х4, Шевроле Нива

со скидкой 19 %

Набор применяется для создания фаски на седлах клапанов 16 клапанных двигателей Ваз 2112 и их модификаций.

Набор применяется для ремонта седел клапанов двигателей ВАЗ 2101, 21011, 2103, 2105, 2106, 21213, 21083, 2110 (8 клап.), 2111, ЗМЗ 406 и их модификаций.

Набор применяется для ремонта седел клапанов двигателей ВАЗ 2112 — 16 клапанов и их модификаций.

Набор применяется для ремонта седел клапанов двигателей ВАЗ 2101, 21011, 2103, 2105, 2106, 21213, 21083, 2110 (8 клап.), 2111, ЗМЗ 406 и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей ЗМЗ 402-10 (ГАЗ 24-10) и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей ЗМЗ 402-10 (ГАЗ 24-10) и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей автомобиля ГАЗ-53 и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей Д-240, Д-65, тракторов МТЗ, ЮМЗ, Беларусь.

Набор применяется для восстановления геометрии седел клапанов тракторов Т-40, -25, -16; (двигатели Д-37, -144, -20), САК, бетономешалка на базе КАМАЗа и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей Камаз 740.10, 7403.10, 740.10-20 и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей ЗИЛ.

Набор применяется для восстановления геометрии седел клапанов двигателей Москвич и его модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей ЗИЛ-130.

Набор применяется для восстановления геометрии седел клапанов двигателей ЯМЗ А/М МАЗ и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей ЯМЗ-7511 а/м МАЗ и их модификаций.

Набор применяется для восстановления геометрии седел клапанов двигателей тракторов ДТ-75, комбайнов «НИВА», «ЕНИСЕЙ», на машинах возделывающих картофель, сахарную свеклу и других.

Набор применяется для восстановления геометрии седел клапанов двигателей Д-160, Д-180, Д-108 (тракторы Т-130, -150, -100М, -100МЭ).

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 10 покупателей

Набор применяется для создания фаски на седлах клапанов двигателей ВАЗ 2101, 21011, 2103, 2105, 2106, 21083, 2110 (8 клапанов), 21213, ЗМЗ 406.

Количество зубов: 6.

Состав:

1. Оправка направляющая диаметр 8 мм – 1шт.;
2. Зенковка угол 45 диаметр 39 – 1шт.(впуск);
3. Зенковка угол 45 диаметр 34 – 1шт.(выпуск);
4. Футляр – 1шт.

Производитель: Россия.

Вес, кг: 0.45 Размеры, см: 20 х 6 х 3 Объем, м3: 0.00036

Демонтаж ГБЦ

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Демонтаж ГБЦ

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Причины неисправностей

Существует несколько причин, по которым автомобилю требуется замена прокладки ГБЦ. ВАЗ-2112 (16 клапанов) перестает нормально работать из-за естественного износа прокладки. Как правило, это происходит к 200 тысячам километров. Если деталь была неправильно установлена (с несоблюдением момента затяжки), то срок замены может наступить гораздо раньше. Следующая причина – это деформация или прогиб уплотнительного элемента. Это приводит к пробою, вследствие чего на поверхность попадает охлаждающая жидкость.

Еще одна частая причина, по которой требуется замена прокладки, это перегрев двигателя. Поэтому нужно всегда следить за состоянием системы охлаждения и вовремя менять тосол. Специалисты рекомендуют производить замену каждые 50 тысяч или раз в 2 года. Для антифриза данный регламент составляет 4 года.

Как определить пробой прокладки? Выяснить проблему можно по нескольким симптомам. Первый признак – это характерный цвет выхлопа. Вы заметите, как из выхлопной трубы будет идти пар. В местах, где соединяется блок с головкой, будут видны следы от тосола (но не всегда). Проверьте жидкость в расширительном бачке. Она не должна уходить и содержать в себе масляные пятна. Если тосол попадает в систему смазки, последняя начинает пениться. Вы заметите, как на щупе и крышке заливной горловины образуется характерная эмульсия – майонез. Это явление выглядит так, как на снимке ниже.

Процесс и схема затяжки (на 16 клапанном авто)

16 клапанный двигатель автомобиля ВАЗ 2112

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

• На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
• Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Источники

• avtozam.com/vaz/2112/poryadok-zatyazhki-boltov-gbts/
• vaz-rukovodstvo.ru/2110/9-010vaz.htm
• ladaautos.ru/vaz-2112/sxema-momenta-zatyazhki-gbc-vaz-2112-16-klapanov.html
• drive2.ru/l/549753066182673824/

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

Как сделать замену прокладки ГБЦ на ВАЗ-2112

Замена данной детали на ВАЗ-2112 16 клапанов достаточно непросто, а если нет опыта, то в какой-то мере нереально. Необходимо досконально разобраться и понять суть и объем работы, которую нужно сделать.

При замене прокладки своими руками стоит сразу подготовить следующие предметы:

• набор ключей накидных;
• масло для мотора и вещество для охлаждения (это в том случае, если потребляемые предметы перемешаются);
• силомерный ключ (при его помощи нужно затянуть каждый болт ГБЦ);
• емкость для сбора отработанной жидкости;
• крестовая и плоская отвертка;
• чистая тряпочка.

Принцип действий при замене прокладки ГБЦ:

1. Для начала автомобиль нужно отправить на смотровую яму или же эстакаду, так как понадобится доступ ко дну машины.
2. Далее следует открыть капот. Необходимо ключом ослабить болт, находящийся на аккумуляторной минусовой клемме, а затем снять ее.
3. Нужно заранее подготовить емкость для слива охлаждающей жидкости, при этом выкрутить сливную пробку.
4. Если заменять вы взялись сразу после того, как приехали, то необходимо скинуть давление в магистрали топлива. Для этого следует нажать на фиксатор и отключить кабели, которые ведут к бензонасосу.
5. После необходимо коллектор отключить от впускной магистрали, проходящей для системы выхлопа. Следует провести разборку термостата. Для этого нужно ослабить хомуты, находящиеся на патрубках, а потом отделить их.
6. Когда отсоединенные гайки, фиксирующие кронштейн, выкрутили, то сам кронштейн впору отвести в бок. После можно приступать к разборке ГБЦ. Для этого понадобится открутить все болты, которые ее держат, с помощью динамометрического ключа. Потом с головки нужно снять подшипниковые устройства с их корпусами и топливную рампу.
7. Чтобы снять контроллер, контролирующий давление жидкости в моторе и ДПКВ, надо отключить от них штекеры с проводами.

1. Для демонтажа ремня, находящегося в газораспределительном механизме, необходимо ослабить винт натяжительного ролика. Затем закрепляем шкив в виде зубков, собственно и держащий ремешок. После этого необходимо выкрутить фиксирующий винт, и можно начинать демонтировать с шайбой.
2. Нужно снять диск с распределительного вала с помощью подготовленного инструмента.
3. Отделить все охладительные линии от двигателя и снять систему, контролирующую температуру антифриза в самом моторе. Затем нужно выкрутить винты, крепящие головку. Снимать деталь следует вместе с бывшей прокладкой. После нужно провести очистку поверхности, где соприкасается головка с блоками от различной грязи. Также предстоит очистить и резьбовые отверстия.
4. Затем можно устанавливать новую прокладку.
5. Перед установкой ГБЦ следует убедиться в том, что каждая отметка на вале соответствует.
6. После того как установили головку блока, нужно затянуть фиксирующие болты. Для данной процедуры следует использовать динамометрический ключ, так как без него сделать это будет невозможно.
7. Далее нужно провести процедуру сборки в точном порядке назад. После сборки понадобится отрегулировать клапаны и натянуть ремень газораспределительной системы.

Данная работа достаточно нелегкая и долгая, не каждый новичок сможет сделать ее качественно и эффективно. Если вы не уверены в своих силах, то лучше обратиться к специалистам, которые знают, как сделать свою работу на высшем уровне.

Замена прокладки ГБЦ на ВАЗ 2112 16-клапанов своими руками видео инструкция

Настоящая забота об автомобиле заключается не только в поддержании его чистоты, но и в постоянном контроле технического состояния транспорта и, конечно, своевременном обнаружении поломок

Важно как можно быстрее заменить вышедшие из строя узлы, при этом можно это сделать и самостоятельно. Только исправный автотранспорт сможет нормально функционировать, а человек, передвигающийся в нем, будет в абсолютной безопасности

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.
