Форсунка топливная

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса – около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

Источник

Различие инжекторных форсунок

Форсунка инжектора служит для распыления поступающего топлива, которое подаётся под высоким давлением. По способу впрыска их можно разделить на три категории:

1. Электромагнитного принципа действия.
2. Электрогидравлическая.
3. Пьезоэлектрический вариант.

Давайте в сжатой форме ознакомимся с каждым вариантом.

Электромагнитная форсунка.

Простейший вариант, который устанавливается на двигатели, в том числе моторы с непосредственным впрыском. Вид топлива: бензин.

Электрогидравлическая форсунка.

Она используется на дизельных двигателях. В том числе, агрегирует с системой Common Rail.

Пьезоэлектрическая форсунка.

Вариант более современный по сравнению с вышеперечисленными форсунками. Применяется на дизельных двигателях. Достаточно сказать, что скорость работы в четыре раза быстрее, чем у электромагнитной форсунки.

Техническое обслуживание форсунок

Современные автомобильные форсунки способны надежно работать в течение длительного времени. Каких-либо специальных мер по обслуживанию этих устройств не предусмотрено, смазывать и регулировать там нечего. При использовании качественных горюче-смазочных материалов случаи выхода из строя форсунок в двигателе до выработки своего ресурса встречаются крайне редко.

Опасаться следует некачественного топлива, воды, механических воздействий при ударах.

После того, двигатель заглушен, в форсунках остается бензин, который продолжает испаряться. На стенках выходных отверстий распылителя появляются отложения. Хоть бензин и обладает моющими свойствами, на каком-то этапе он перестает справляться с этими наростами, и выходные сопла закоксовываются. Форсунки теряют производительность, что приводит к падению мощности из-за переобедненной смеси, неровной работе двигателя.

Что такое форсунки в автомобиле

В широком смысле форсунка – это нагнетательный насос, который используется для распыления различных жидкостей (а иногда и порошков) под высоким давлением. В автомобильных двигателях эти устройства выполняют ту же самую функцию. Основная область их применения – распыление топливной смеси в инжекторных бензиновых и дизельных двигателях внутреннего сгорания.

Первая механическая форсунка была сконструирована в 1864 году российским ученым Александром Шпаковым, а затем усовершенствована другим отечественным инженером, Владимиром Шуховым. В двигателях внутреннего сгорания устройство впервые применил Рудольф Дизель. С появлением инжекторных моторов оно стало нужно и на бензиновых силовых агрегатах.

Форсунка дизеля, виды форсунок дизельных двигателей, устройство и принцип действия

На дизельных моторах, а том числе и на тех, которые оснащены системой впрыска «Common Rail», применяют электрогидравлические форсунки. В конструкцию данного устройства входит — электромагнитный клапан, камера управления, а также сливная и впускная дроссели.

Принцип работы такого оборудования основывается на использовании давления топлива при впрыске, а также, после его прекращения. В исходном положении электромагнитный клапан полностью закрыт и обесточен, игла прибора прижата к седлу при помощи давления на поршень горючего в камере управления. Впрыск топлива в таком положении не производится. Стоит отметить, что давление горючего на иглу, в данной ситуации, меньше давления, которое производится на поршень, в результате разности площадей контакта.

После команды ЭБУ, срабатывает электромагнитный клапан и производится открытие сливной дроссели. Топливо, которое находится в камере управления, при этом, вытекает через дроссель в сливную магистраль. Впускной дроссель является препятствием, чтобы осуществилось быстрое выравнивание давлений во впускной магистрали и камере управления. Постепенно происходит уменьшение давления на поршень, однако давление горючего, осуществляемое на иглу, не изменяется, в результате чего осуществляется поднятие иглы и впрыск горючего.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение  его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

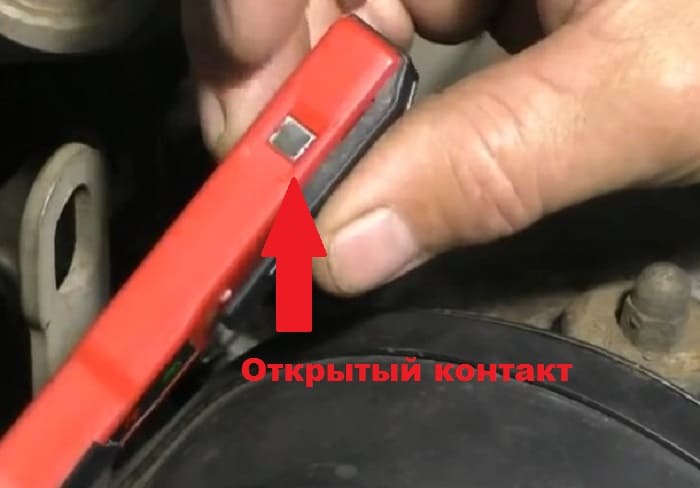

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора.  В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать  дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает.  Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет  канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка.  При наличии этого  инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Печать

Устройство простейшего инжектора

Инжектор включает в себя такие исполнительные элементы, как:

• бензонасос (электрический),
• ЭБУ (контроллер),
• регулятор давления,
• датчики,
• форсунка (инжектор).

Соответственно, схема инжектора: электробензонасос подает топливо, регулятор давления поддерживает разницу давления в инжекторах (форсунках) и воздухом впускного коллектора. Контроллер, обрабатывает информацию от датчиков: температуры, детонации, распредвала и коленвала, и управляет системами зажигания, подачи топлива и так далее.

Всем хороша инжекторная система впрыска топлива, но и она не обошлась без своих особенностей. Приверженцы карбюраторов, называют их недостатками. Особенностями инжектора смело можно назвать: достаточно высокая стоимость узлов инжектора, низкая ремонтопригодность, высокие требования к качеству и составу топлива, необходимость специального оборудования для диагностики, и высокая стоимость ремонтных работ.

Что такое форсунка

Форсункой называют регулируемый распылитель жидкого или газообразного вещества. Область применения форсунки достаточно широкая: разбрызгивание воды, нанесение декоративных покрытий, очищение и охлаждение различных предметов и устройств, например, машин, удаление пыли.

Устройство форсунки

Наибольшее распространение устройство получило благодаря массовому применению в современных автомобилях бензиновых и дизельных двигателей с системой подачи топлива инжекторного типа. Форсунка является конечным звеном системы и непосредственно подает распыленное топливо дозированными порциями от топливного насоса в двигатель.

Форсунка характеризуется:

• Временем срабатывания на открытие и закрытие.
• Дальностью распыления и углом распыляющего конуса (факела).
• Мелкостью распыления вещества в факеле.
• Динамикой и цикличностью подачи.

Конструкция форсунки состоит из сопла, электромагнитного клапана с иглой для регулировки и двух каналов. По одному каналу подается распыляемое вещество (топливо, газ или вода), а по второму «носитель» – воздух, за счет которого вещество распыляется ровным факелом. Соединение компонентов двух каналов образует воздушно-топливную смесь.

Устройство и принцип работы инжекторной системы впрыска

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

1. Бак.
2. Насос (электрический).
3. Фильтрующий элемент (тонкой очистки).
4. Топливопроводы.
5. Рампа.
6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

• центрального;
• распределенного;
• непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.

Расположение

Многие не знают про форсунки в автомобиле. Где находятся эти элементы? Их расположение зависит от типа впрыска:

• При центральном впрыске топлива одна или пара форсунок находятся внутри впускного трубопровода, возле дроссельной заслонки. Так, форсунка является заменой уже устаревшего устройства – карбюратора.
• При распределенном впрыске топлива для каждого цилиндра устанавливаются свои форсунки в автомобиле. Где находятся они в этом случае? У основания трубопровода для впуска, в который и осуществляется впрыск топлива форсункой.
• При непосредственном впрыске топлива они располагаются в верхней области стенок цилиндра. Они впрыскивают топливо в саму камеру сгорания.

Вот такое расположение имеют форсунки в автомобиле. Где находятся эти части, стало ясно.

Срок эксплуатации форсунок

Сроки эксплуатации форсунок зависят от различных факторов, например, способа применения, условий эксплуатации, распыляемых веществ. В зависимости от материала, из которого изготовлены форсунки, сроки эксплуатации могут быть очень разными. Ниже представлена таблица самых применяемых материалов из металла и керамики, которая дает основное представление о сроках эксплуатации изготавливаемых из них форсунок (срок эксплуатации латунных форсунок взят за 1 при прочих равных условиях).

Синтетические материалы в зависимости от условий эксплуатации имеют очень разные сроки службы. Именно поэтому не существует единой классификации.

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

(2 оценок, среднее: 5,00 из 5) Загрузка…

Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка (пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Пьезофорсунка работает по гидравлическому принципу. В обычном положении игла прижата к седлу силой высокого давления топлива. Электронный блок подает электрический сигнал на пьезоэлемент и его длина увеличивается, воздействуя на поршень толкателя, открывает переключающий клапан и топливо поступает в сливную магистраль. Давление над иглой падает, и за счет давления в нижней части игла поднимается, что приводит к впрыску топлива. Количество впрыскиваемого топлива зависит от длительности воздействия на пьезоэлемент и давления топлива в топливной рампе.

Расположение

ПУСКОВАЯ форсунка обычно расположена во впускном коллекторе таким образом, чтобы её широкий факел распылённого топлива (до 90 градусов) попадал в район впускных клапанов всех цилиндров.

Форсунка МОНО впрыска расположена на месте обычного карбюратора и топливо впрыскивается в общий объём впускного коллектора.

Форсунки РАСПРЕДЕЛЕННОГО впрыска расположены на впускном коллекторе в районе впускных клапанов каждого цилиндра. Если впускных клапана два, то факел распылённого топлива состоит из двух частей, каждая из которых направлена под один из клапанов.

Форсунки ПРЯМОГО впрыска расположены в головке блока. Распылитель расположен в цилиндре и имеет узкую щель, формирующую факел, направленный под углом к днищу поршня.

Одно из принципиальных отличий систем прямого впрыска топлива в том, что в зависимости от режима работы двигателя давление топлива регулируется в пределах 80-130 атм. Система управления контролирует как момент впрыска, происходящий во время такта всасывания, так и порцию топлива, изменяя давление в трубопроводе и длительность открытия форсунки.

Принцип работы форсунки

Форсунка – это электромагнитный клапан, который управляется специальной программой в блоке управления двигателем. Благодаря форсунке топливо в цилиндры подается дозированно. Когда говорят об инжекторе, имеют в виду систему управляемых форсунок.

Существуют различные виды форсунок для:

— центрального впрыска топлива;

— распределенного впрыска топлива;

— непосредственного впрыска топлива.

Топливная форсунка — элемент инжекторной системы современного автомобиля.

Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр.

Как работает форсунка

Топливная форсунка не что иное как кран. Да, это кран, на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее.

Форсунка — это так же и соленоид.

Типовая схема работы топливной форсунки

Виды форсунок

Топливные форсунки, которые устанавливаются на двигатели внутреннего сгорания, различаются по принципу работы, по расположению. Если применяется одна для всего двигателя, которая установлена во впускном коллекторе, такая называется центральной, а система — моновпрыском.

Если каждый цилиндр снабжает топливом индивидуальная форсунка, установленная во впускном коллекторе напротив впускных клапанов, конструкция называют распределенным впрыском топлива. Форсунки, производящие впрыск прямо в камеру сгорания минуя клапаны, называются форсунками непосредственного впрыска.

По принципу работы различают следующие виды:

• механические;
• электромагнитные;
• электрогидравлические,
• пьезоэлектрические форсунки.

Механические, пьезоэлектрические и электрогидравлические устройства в настоящее время применяются на дизельных двигателях. Современные бензиновые моторы оснащаются электромагнитными инжекторами.

Механические форсунки

В механических инжекторах запорный клапан управляется давлением жидкости. При высоком давлении клапан закрыт. Когда давление падает ниже определенной величины, под действием возвратной пружины игла клапана поднимается и горючее поступает на распылитель. Механическая форсунка очень проста: корпус, запорная игла с двумя пружинами, распылитель. Недостаток механических систем — наличие сложного в изготовлении и обслуживании, дорогого дозатора-распределителя.

Электрогидравлические форсунки

Электрогидравлические инжекторы используются в современных дизельных двигателях и заменили механические устройства. Используются как в системах с индивидуальными ТНВД (насос-форсунки), так и в системах common rail. В последнем случае топливо под небольшим давлением заканчивается в топливную рампу отдельным насосом. Затем топливный насос высокого давления перекачивает горючее в форсунки.

Топливо поступает в две камеры: над запорной иглой и под ней, давление в них одинаково. Игла удерживает клапан в закрытом положении под действием пружины. По команде электронного блока управления открывается сливной электромагнитный клапан, давление в емкости над иглой падает. При достижении порога, который может преодолеть усилие пружины, форсунка открывается. После этого сливной клапан закрывается, давление в камерах выравнивается, запорная игла перекрывает поток топлива.

Электромагнитные форсунки

Эти устройства применяются в бензиновых двигателях, поскольку не рассчитаны на работу в условиях чрезмерно высокого давления топлива, характерного для дизельных моторов.

На обмотку поддается сигнал от электронного блока управления двигателем. Под действием образовавшегося магнитного поля якорь, с которым соединена запорная игла, смещается, и открывает клапан. При отключении сигнала игла под действием пружины возвращается на место, выходное отверстие закрывается.

Пьезоэлектрические форсунки

Пьезоэлектрическая форсунка является самым современным исполнительным механизмом в системах впрыска топлива и используется как в бензиновых, так и в дизельных двигателях. Иглу приводит в действие пьезоэлектрический элемент, изготовленный из керамики. Под действием электрического тока керамика определенных сортов увеличивает свой размер. При расширении запорная игла выталкивается вверх.

Основное достоинство топливных пьезофорсунок — высокое быстродействие, что позволяет осуществлять впрыск топлива несколько десятков раз за один цикл. Другим преимуществом таких систем  является способность выдерживать давление до 2 000 бар.

Конструкция, применяемая при производстве форсунок для инжектора, определяет область их применения.

Принцип функционирования форсунок

Топливо от рамы к каждой отдельно взятой форсунке подается под необходимым определенным давлением. От блока управления на электромагнит форсунок поступают электрические импульсы. Именно они задействуют игольчатый клапан, предназначение которого – открывать и закрывать форсуночный канал. От длительности поступления электрического импульса зависит длительность открытия игольчатого клапана и количество подаваемого топлива. Эту длительность регулирует блок, управляющий двигателем. Кроме того, разные типы форсунок могут создавать несколько форм факела топлива, а также менять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Способы очистки форсунок

Очистка форсунок — ответственное дело, которым должны заниматься подготовленные специалисты. В средствах массовой информации, на автомобильных форумах часто можно встретить мнение, что не стоит тратиться на дорогостоящую процедуру промывки форсунок. Достаточно залить в бензобак очиститель топливной системы.

Делать этого не стоит. В бензобаке, каким бы чистым не был заливаемый бензин, всегда скапливаются отложения, конденсируется влага. Очиститель топливной системы не работает выборочно. Он начнет с бензобака. Все отложения прямым путем, поскольку фильтр с ними не справится, направятся в форсунки. В итоге, в лучшем случае, все равно придется промывать форсунки, а в худшем их заменить.

Существуют способы очистки на двух типов:

• демонтаж форсунок и промывка на специальном стенде очищающими жидкостями, либо в ультразвуковой ванне;
• промывка непосредственно на двигателе посредством подключения резервуара с промывочной жидкостью вместо штатного бензобака.

Каждый метод имеет свои достоинства и недостатки. Промывка без демонтажа менее трудоемка, в дополнение удаляется нагар на клапанах. Но работа двигателя на промывочной жидкости приводит ухудшению консистенции масла и выводит из строя свечи зажигания. Разумно проводить такую процедуру вместе с техническим обслуживанием, когда в любом случае свечи и масло будут заменены.

Демонтаж форсунок требует более высокой квалификации исполнителя, занимает больше времени. Но преимущества данного метода перевешивают недостатки:

• производительность форсунок измеряется непосредственно на стенде;
• визуально выявляется негерметичная игла распылителя, когда закрытая форсунка подтекает;
• видно качество распыления, стабильность конуса;
• легко оценить состояние уплотнительных колец: подсасывание воздуха через них неприятный и трудно диагностируемый дефект.

Если преследовать профилактические цели, можно делать промывку без демонтажа системы. В случаях, когда двигатель работает неровно, расходует много бензина, других неприятностях, форсунки лучше снять и промыть на стенде.
