Двигатель f4r

Схема системы управления двигателем Рено Дастер с 2011 года (F4R).

Схема системы управления двигателем Рено Дастер с 2011 года (F4R).

Схемы Рено Дастер с 2011 года:

Схема системы управления двигателем F4R.

1 – датчик детонации; 2 – датчик давления хладагента; 3 – датчик температуры охлаждающей жидкости; 4 – датчик температуры воздуха во впускной трубе; 5 – датчик давления в системе гидроусилителя рулевого управления; 6 – диагностический датчик концентрации кислорода; 7 – датчик фазы; 8, 9, 17, 31, 42, 46, 47 – комбинация приборов; 10 – выключатель стоп-сигнала; 11 – реле большой скорости электровентилятора; 12 – реле малой скорости электровентилятора; 13 – датчик положения педали управления дроссельной заслонкой; 14 – датчик положения педали сцепления; 15 – датчик абсолютного давления во впускной трубе; 16 – блок предохранителей в салоне; 18, 39 – блок управления системой кондиционирования; 19 – управляющий датчик концентрации кислорода; 20 – датчик верхней мертвой точки и частоты вращения коленчатого вала; 21 – ЭБУ; 22 – генератор; 23, 28, 29, 38 – форсунки; 24 – клапан управления системой изменения фаз газораспределения; 25 – привод дроссельной заслонки; 26, 27, 30, 33 – катушки зажигания; 32 – клапан продувки адсорбера; 34, 35 – реле дополнительного обогревателя салона; 36 – реле системы впрыска; 37 – блок управления АКП; 40, 45 – коммутационный блок салона; 41 – реле управления компрессором кондиционера; 43 – диагностический разъем; 44 – реле топливного насоса.

Источник

Виды двигателей и нюансы проведения замены

Технология замены свечей на Рено Дастер зависит от модификации силовой установки. На дорестайлинговых версиях использовались два типа бензиновых силовых установок – 1,6-литровая (К4М) и 2,0-литровая (F4R).

На рестайлинговых кроссоверах мотор К4М заменили на более новый – H4M, а вот F4R менять не стали.

Процедура замены на агрегатах К4М и F4R практически идентична, за исключением одного небольшого нюанса, касающегося 2,0-литрового мотора. А вот на двигателе Н4М алгоритм отличается, причем существенно.

2,0-литровый мотор (F4R)

Далее рассмотрим полный алгоритм работ по замене свечей зажигания на 2-литровом агрегате F4R.

Из оснащения для выполнения процедуры понадобится:

• Набор головок с удлинителями и воротками;
• Свечная головка на 16 (глубокая и желательно оснащенная уплотнительной резинкой или магнитом для удержания свечей);
• Компрессор с пистолетом для продувки (вместо него можно использовать баллончик со сжатым воздухом, используемом при ремонте оргтехники);
• Комплект новых свечей зажигания.

Операция выполняется на холодном двигателе.

• Отсоединяем от АКБ «минусовую» клемму;
• Отсоединяем от катушек фишки с проводкой (для снятия нужно нажать на фиксатор);
• С помощью пистолета для продувки или баллончика с сжатым воздухом обдуваем пыль с коллектора и прилегающих поверхностей;
• Головкой на 8 с удлинителем и воротком отворачиваем болты крепления катушек и извлекаем последние;
• На 4-мо цилиндре болт помимо катушки удерживает также электромагнитный клапан системы изменения фаз газораспределения. Чтобы извлечь катушку на этом цилиндре, после отворачивания крепежа нужно провернуть вокруг оси указанный клапан, чтобы проушина его фиксации не мешала извлечению;
• Продуваем свечные колодцы, чтобы выдуть из них накопившуюся пыль;
• Свечной головкой отворачиваем свечи. Если инструмент с магнитом или резинкой, то им же и производим извлечение. Если головка не удерживает свечи, то достать их поможет катушка зажигания (после выкручивая элемента, надеваем на него катушку и достаем);
• Устанавливаем новые свечи и закручиваем их с усилием 25 Нм. Если динамического ключа нет, то действуем так – от руки закручиваем до упора, далее доворачиваем воротком до упора, прикладывая к нему среднее усилие (чрезмерно тянуть нельзя, поскольку можно сорвать резьбу в головке);
• Ставим на место катушки, фиксируем их болтами и подключаем проводку.

Как видно, операция по замене свечей зажигания на Дастер с двигателем F4R – не сложная, главное, тщательно выдуть весь мусор и пыль, чтобы они не попали в свечные колодцы, а затем и в цилиндры.

Отличия проведения работ на моторе К4М, нюансы

Технология работ на Рено Дастер с 1,6-литровым агрегатом К4М практически ничем не отличается. Единственное, на этом моторе на 4-м цилиндре болт фиксирует только катушку, поэтому никаких дополнительных действий для ее извлечения не потребуется, просто выворачиваем крепеж и извлекаем деталь.

Кстати, мотор К4М – является очень распространенным и устанавливается он не только на Рено Дастер, а еще и Логан, и Сандеро, комплектуется им также Лада Ларгус. И на всех этих авто алгоритм замены свечей – идентичен.

Порядок работ представлен на фото.

Теперь об одной из неприятных особенностей двигателей Дастер. Катушки не имеют уплотнителей, поэтому не закрывают свечные колодцы, из-за чего в них попадает пыль, но это – полбеды.

Часто автовладельцы этого кроссовера сталкиваются с тем, что в колодцы 2-го и 4-го цилиндров попадают капли жидкости для омыва стекол, просачивающиеся из распылителей.

На работу свечей жидкость не влияет, но она приводит к образованию коррозии на ее корпусе. Если свечки долго не менялись, то ржавчина может оказаться достаточно сильной. Из-за этого при попытке открутить свечу нередко от корпуса откалываются частицы проржавевшего металла, которые после извлечения элемента падают в цилиндр.

Один из вариантов избежать такой неприятности – перед отворачиванием заржавевшую свечу зажигания обмазать консистентной смазкой (к примеру, «Литол»). Эта смазка будет «удерживать» отколовшиеся частицы ржавчины и предотвратит их попадание в цилиндр.

А в целом, чтобы не возникали проблем, следует на Рено Дастер чаще менять свечи зажигания, чтобы не допустить сильного ржавления их корпуса.

Устройство двигателя Renault Duster 2.0 л.

Двигатель Дастер F4R объемом 2 литра бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива. Двигатель с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке поперечно на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя – к картеру коробки передач. Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности вкладышей. Коленчатый вал с пятью коренными и четырьмя шатунными шейками.

Двигатель для Дастера в нынешнем виде появился еще в 1993 году. Если 1.6 литровые моторы для Дастера производят в России на мощностях «Автоваза» в Тольятти, то 2-литровый атмосферник привозят с завода Рено в Испании.

Привод ГРМ двигателя Рено Дастер 2.0

Схема ГРМ Дастер 2.0
1 Зубчатый шкив коленвала
2 Ремень ГРМ
3 Обводной ролик ГРМ
4 Натяжной ролик
5 Шкив распредвала выпускных клапанов
6 Фазовращатель
7 Шкив насоса охлаждающей жидкости

16 клапанный механизм ГРМ Дастера 2.0 приводится в движение благодаря ремню. Замену ремня необходимо производить раз в 60 000 километров пробега. При обрыве ремня ГРМ клапана гнет, поэтому не стоит тянуть с заменой. Двигатель имеет гидрокомпенсаторы, поэтому лишний раз туда лезть не придется. Чуть выше схема ГРМ более мощной версии с фазовращателем.

Характеристики двигателя Дастер 2.0 135 л.с. 4х4

• Рабочий объем — 1998 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 82,7 мм
• Ход поршня — 93 мм
• Мощность л.с. — 135 при 5500 оборотах в минуту
• Мощность кВт — 99 при 5500 оборотах в минуту
• Крутящий момент — 195 Нм при 3750 оборотах в минуту
• Система питания двигателя — распределенный впрыск
• Степень сжатия — 11
• Привод ГРМ — ремень
• Максимальная скорость — 177 км/ч (с АКПП 172 км/ч)
• Разгон до первой сотни — 10.4 секунд (с АКПП 11.7 сек.)
• Расход топлива по городу — 10,3 литра (с АКПП 11.3 л.)
• Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
• Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Характеристики двигателя Дастер 2.0 143 л.с.

• Рабочий объем — 1998 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 82,7 мм
• Ход поршня — 93 мм
• Мощность л.с. — 143 при 5750 оборотах в минуту
• Мощность кВт — 105 при 5750 оборотах в минуту
• Крутящий момент — 195 Нм при 400 оборотах в минуту
• Система питания двигателя — распределенный впрыск
• Степень сжатия — 11
• Привод ГРМ — ремень
• Максимальная скорость — 180 км/ч (с АКПП 174 км/ч)
• Разгон до первой сотни — 10.3 секунд (с АКПП 11.5 сек.)
• Расход топлива по городу — 10,1 литра (с АКПП 11.3 л.)
• Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
• Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Замена двигателя Renault Duster с прибавкой мощности была связана не с желанием улучшить расход топлива или динамику, ведь эти параметры остались без изменений, а с переходом на новый экологический стандарт. В итоге 135 сильный мотор соответствует параметрам экологичности Евро-4, а 143 сильный агрегат уже вписывается в Евро-5.

На чем остановить свой выбор?

Однозначно ответить на вопрос, какой двигатель лучше выбрать – дизельный или бензиновый, не представляется возможным. Если отталкиваться от многочисленных отзывов владельцев Рено Дастер, то можно прийти к выводу, что преимуществ у бензинового аналога не так уж и много, но все они играют в конечном итоге первостепенную роль. В любом случае, при выборе Renault Duster необходимо учитывать:

• Личные предпочтения;
• Условия эксплуатация авто;
• Финансовые возможности;
• Потребности.

Дизель – экономичный, но дорогой в обслуживании и прихотливый к качеству топлива. Также замечены трудности с запуском силового агрегата в условиях низкой температуры. При температуре 15-20 градусов мороза завести авто будет весьма проблематично.

Бензиновый двигатель прожорливый, но намного надежней за счет простоты конструкции. Отремонтировать его не составит большого труда опытному водителю в собственном гараже. Если выбирать между объёмом 1.6 и 2.0, то здесь лучше всего на себе ощутить преимущества и недостатки каждой из версий. Реализовать такую возможность можно за счет записи у официального дилера на тест-драйв. Многие владельцы 1.6-литровой версии сетуют на недостаток мощности авто, другим же её вполне хватает.

Недостатки двигателя К4М

• Двигатель чувствителен к некачественному бензину;
• У многих авто двигатель троит;
• Двигатель прожорлив по расходу бензина;
• При езде на Дастере присутствует чувство слабости двигателя;
• Недостаточный уровень масел в КПП, разд. коробке и зад. мосту;

Более детально про недостатки двигателя К4М…

Двигатель чувствителен к некачественному бензину

Чувствительность к некачественному отечественному бензину проявляется на большинстве автомобильных двигателей зарубежного производства, в чем мотор К4М не исключение. Проявляется это в кратковременных провалах в работе движка при движении и плавании оборотов холостого хода.

У многих авто двигатель троит

Причина проблемы скрывается в неисправности в одной из катушек зажигания, в форсунках или свечах зажигания. Определяется причина поэтапно с замером компрессии с последующей заменой вышедшего из строя узла.

Двигатель прожорлив по расходу бензина

Несмотря на рекламу об экономной работе — у двигателя повышенный аппетит на бензин в режиме городского цикла, чего не скажешь при движении по загородной трассе.

При езде на Дастере присутствует чувство слабости двигателя

Слабость двигателя почувствуете на трассе при обгоне, особенно при полной загрузке пассажирами. Если есть возможность, то любителям более спортивного стиля вождения лучше остановить свой выбор на Рено Дастер с 2 литровым мотором F4R.

Недостаточный уровень масел в КПП, разд. коробке и зад. мосту

При покупке Дастера надо обращать внимание на уровень масел в коробке передач и раздатке и заднем мосту, бывают случаи недолива, которые выходят боком…

Данная информация по слабым местам и недостаткам двигателя К4М и трансмиссий приведена из практики эксплуатации Дастера 1.6 л. Не пугайтесь, несмотря на это. У двигателя очень много и положительных сторон в отличие от движков на наших легковушках. С начала эксплуатации и до капитального ремонта в двигателе K4M заложен ресурс 350-450 тыс. км. На новом автомобиле с поломками проще, если они случаются без нарушения правил эксплуатации, то в Рено центре вашего региона их устранят бесплатно, ну конечно, если авто на гарантии. По статистике, при соблюдении правил эксплуатации половина поломок не происходит.

Как читать код двигателя К4М?

У французов заводом Рено начиная с середины 1980-х годов действует кодировка типов двигателей в виде XnY zzz, где: X — серия двигателя (в данном случае — K); n — архитектура двигателя (4 — соответствует бензиновым двигателям у которых по 4 клапана на цилиндр; 7 — для бенз. движков с распределением впрыска у которых по 2 клапана на цилиндр; 9 — для дизелей имеющих  непосредственный впрыск); Y — обозначает рабочий объём мотора; zzz — это, число, обозначает конструктивные особенности мотора и автомобиля, на который он монтирован (например, нечётными числами обозначаются автомобили с АКПП, чётными — с МКПП).

Применяемые масла в двигателе K4M 1.6 и МКПП

Место заливки или смазки	Количество, в литрах	Наименование масел
Система смазки двигателя 1,6	4,8	Моторные масла с классом API: SL; SM и вязкостью SAE: 5W30; 5W40; 5W50; 0W30; 0W40
Картер мех. КП	2,8	Трансмиссионные масла с классом API: GL-4; GL-5 и вязкостью SAE: 75W80

Что и когда в К4М необходимо заменять?

Что и когда в двигателе K4M подлежит замене	По пробегу или продолжительности экспл. (тыс. км/годы, в зависимости от того, что наступит ранее), свыше 120000 км, в той же периодичности.
15/1	30/2	45/3	60/4	75/5	90/6	105/7	120/8
Масло и масляный фильтр	+	+	+	+	+	+	+	+
Ремень привода ГРМ	—	—	—	+	—	—	—	+
Ремень привода вспомогательных агрегатов	—	—	—	+	—	—	—	+
Сменный элемент воздушного фильтра	+	+	+	+	+	+	+	+
Свечи зажигания	—	+	—	+	—	+	—	+
Охлаждающая жидкость (либо через 3 года)	—	—	—	—	—	+	—	—
Что и когда проверять на двигателе К4М и трансмиссии
Диагностика блока управления мотором на компьютере	+	+	+	+	+	+	+	+
Герметичность (опрессовка под давлением) систем охлаждения, топливной, выхода отработанных газов, трубок, шлангов, мест их соединений.	+	+	+	+	+	+	+	+
Привода сцепления	+	+	+	+	+	+	+	+
Состояние (РТИ) защ. чехлов на шарнирах колёсных приводов	+	+	+	+	+	+	+	+

P.S. Уважаемые автовладельцы Рено Дастер с двигателями К4М! Вы всегда можете сообщить о слабых местах, недостатках возникших на двигателе и трансмиссии вашего авто, о поиске неисправностей и ремонте…

Обслуживание

• При условии правильной эксплуатации мотор потребует вскрытия не чаще чем раз в 100 тысяч километров. Однако если автовладелец будет пренебрегать требованиями по замене масла Рено , подобное может привести к серьезным поломкам уже буквально спустя 50 тысяч километров пробега.
• Наличие у рядного двигателя объемом в 1,6 литра двух распределительных валов улучшает характеристики мотора, устраняя одновременно вибрации и делая его работу максимально плавной.
• Сам двигатель Рено Логан отличается минимальной шумностью и обеспечивает отличный комфорт во время движения с различными скоростями.
• Отметим также использование распределительного впрыска топлива, что позволяет улучшить экологические показатели и снижает расход топлива. Этот силовой агрегат, несмотря на широкое использование различных автоматизированных агрегатов и современной системы впрыска, способен работать на 92 бензине, что позволяет сократить расходы у автовладельца.
• Рено Дастер двигатель является фактически модернизированной версией четырехцилиндрового мотора, который с успехом выпускался в течение 10 лет. Использование такой надежной и проверенной годами конструкции силового агрегата позволило обеспечить максимально надежную работу мотора.

При условии соблюдения сервисного интервала двигатель Рено Дастер имеет ресурс порядка 400 тысяч километров. Аналогичную конструкцию имеет двигатель k7J, устанавливаемый на Рено Логан и Сандеро. Эти моторы имеют взаимозаменяемые части и отличаются простотой в ремонте.

В сравнении со своим предшественником двигатель Рено Дастер получил модернизированную систему выпуска и полностью автоматическое управление работой силового агрегата. Путем перенастройки блока управления можно изменять параметры мощности и тяги двигателя F3R, поэтому он с одинаковым успехом устанавливается как на компактные легковушки, так и на кроссовер Рено Дастер.
Перенастройка блока управления позволяет на Дастере существенно увеличить крутящий момент, что положительно сказывается на показателях проходимости автомобиля и его управляемости на проселочной дороге.
Двигатель F3R имеет простую конструкцию, которая существенно упрощает его последующий ремонт, который можно выполнить в любом СТО. Необходимость капитального ремонта двигателя F3R возникает при пробегах более трехсот тысяч километров.
Производитель рекомендует регулярно производить замену ремня ГРМ, что требуется делать каждые 50 тысяч километров.
Масло Рено Логан рекомендуется менять каждые 10 тысяч километров пробега. Рекомендуется использовать оригинальное полусинтетическое масло и проводить все сервисные мероприятия точно в срок.
Блок цилиндров F4R отлит из чугуна, однако за счет использования алюминия для ГБЦ и компактных габаритов этот силовой агрегат имеет легкий вес, что положительно сказывается на управляемости автомобиля.
В зависимости от модификации автомобиля, на который установлен двигатель Рено Дастер, его показатель расхода топлива может колебаться от 7 до 10 литров топлива на 100 километров пробега. При установке на автомобиль автоматической коробки передач расход топлива может незначительно увеличится.

Перечень модификаций ДВС

Изначально характеристики двигателя корректируются производителем для различных автомобилей Renault, поэтому моторам F4R присваивается несколько индексов. Например, для Renault Duster используются индексы 400 (полный привод), 402 (АКПП), 403 и 405 (МКПП).

Высота подъема клапанов в ДВС F4R730 составляет 9,999 мм и 10,998 мм (впуск/выпуск, соответственно). В модификациях F4R701, 740, 741 и 780 составляет 10,014 мм и 10,009 мм (впуск/выпуск, соответственно).

Базовый мотор комплектуется короткими пружинами клапанов 41,3 мм, а все остальные модификации имеют пружины другой длины – 43,57 мм в свободном положении. Фазы газораспределения отличаются на 3 и 19 градусов (впуск/выпуск, соответственно).

Кроме атмосферных модификаций силового привода, производитель выпускает турбо версию F4Rt со следующими характеристиками:

• мощность – от 168 л. с.;
• крутящий момент – от 340 Нм;
• нагнетатель – турбина;
• топливо – АИ-95/98.

Три самых надежных мотора Рено

Недавно мы рассматривали три проблемных мотора французского автопроизводителя. А сегодня поговорим о настоящих долгожителях среди двигателей Renault.

Renault 1.6 (K7M)

Этот бензиновый мотор имеет длительную историю. Впервые его установили еще в 1995 году на Renault Megane/Scenic. Прародитель модели – 1,4-литровый К7J. Секрет успеха – в простоте конструкции. Чугунный блок, алюминиевая головка, 8 клапанов и отсутствие «наворотов» вроде системы изменения фаз газораспределения. Вуаля, неприхотливый и надежный агрегат готов.

К недостаткам мотора, на котором на народных Logan и Sandero таксисты «по полмиллиона накручивают», можно отнести разве что повышенные топливные аппетиты и проблему утечки масла через сальник коленвала и прокладку крышки клапанов. Но это не мешает К7М быть одним из лучших двигателей Рено в истории.

Renault-Nissan M4R/MR20

Эти 2,0-литровые бензиновые моторы альянса, выпускаемые с 2005 года, больше известны по японским кроссоверам X‑Trail и Qashqai. Французский аналог ставился на Megane 3 и Fluence. Рецепт популярности – консервативная начинка и умеренная форсировка.

Из недостатков – проблема появления трещин на шейках коленчатых валов и деформация четвертого цилиндра. Цепь ГРМ может растянуться уже к 80 тыс. км пробега.

Без серьезных вмешательств двигатели семейств M4R/MR20 ходят по 300 тысяч км, и это достаточно неплохой ресурс. Цена запчастей тоже демократичная.

Renault 1.6 (K4M)

Этот 16-клапанный двигатель объемом 1,6, устанавливался с 1999 года на ряд моделей Рено — Logan, Duster, Clio 2, Laguna 1,2, Megane, Kangoo, Fluence и др. Чугунный блок, распределенный впрыск топлива, 4 клапана на цилиндр и ременный привод ГРМ – все гениальное просто. В среднем, по отзывам владельцев, ресурс K4M составляет 400 + тыс. км.

Двигатель K4M 1,6 л. 102 л.с.  представляет собой развитие серии К7М и отличается наличием головы с двумя распредвалами, другими поршнями. Моторы К4М встречаются как с фазорегуляторами, так и без такового. Список индексов после названия К4М  отражает детали мотора, установленного на конкретную модель: нормы выбросов (Евро 3,4 или 5), тип КПП, наличие фазорегулятора и т.п.

К недостаткам этого 16-клапанника можно отнести относительно недешевую стоимость запчастей и проблему с гнущимися при обрыве ремня ГРМ клапанами. Поэтому замена последнего вместе с роликами раз в 60 тыс. км — обязательна.

Некоторые владельцы сталкиваются с проблемой плавающих оборотов и троения.

Обычно это вопрос качества топлива, а также системы зажигания — нужно следить за исправностью свечей, катушек зажигания, замерять компрессию и отдельно проверить датчик положения коленвала.

В остальном же, этот мотор работает достаточно тихо и экономично. При адекватном уходе, К7М выхаживает не одну сотню километров, а некоторые владельцы отмечают пробеги этого агрегата, близкие  к миллиону (разумаеется, после замены колец примерно на 400 тыс. км). Отличный результат!

О самых ненадежных двигателях Рено мы писали здесь.

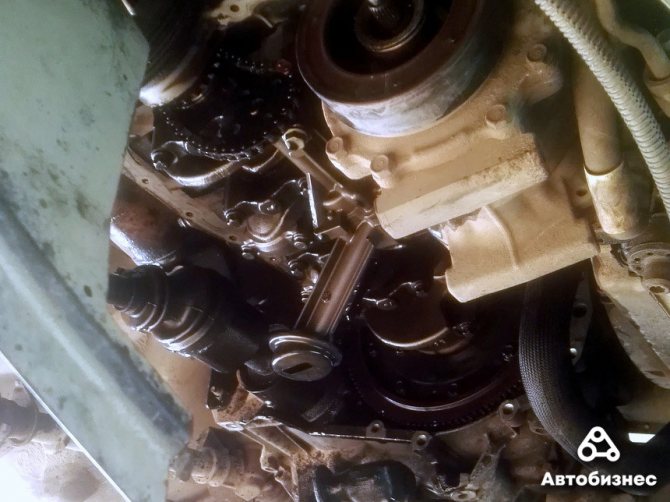

Шатунно-поршневая группа

Чугунный блок у К9К, считайте, вечный. Нет проблем и с поршнями (если их не «палить» бедной смесью из-за нерабочих форсунок). Однако одной из характерных «болячек» (по крайней мере ранних версий) мотора считается недостаточно высокий срок службы шатунных вкладышей.

На официально проданных здесь и обслуживаемых по существующему регламенту машинах (а это преимущественно Duster, а также Lodgy, Dokker и Logan первого поколения) таких проблем не отмечено. Однако напомним, что в Беларуси межсервисный интервал составляет 15 тысяч километров, а некоторые владельцы предпочитают сокращать его до 10 тысяч (и на самом деле для долголетия двигателя это верное решение). Пригнанные из Европы машины и пробеги имеют солидные, и обслуживаются с вдвое большим интервалом.

«Приезжают машины, листаешь сервисную книжку. Там даже не 30 тысяч километров, а 33, 36, 37 тысяч периодичность. И реальные пробеги, как правило, от 200 тысяч и выше даже у свежих машин. Про 100 тысяч километров и речи не идет», — говорят сервисмены.

Связана ли «слабость» вкладышей с их конструктивными особенностями или столь растянутыми межсервисными интервалами, либо же качеством применяемого масла, доподлинно не известно. Однако факт: на хорошо поездивших машинах из Европы, особенно выпущенных в 2000-х, провороты вкладышей случались. Поэтому их превентивная замена после покупки (как это делается с приводом ГРМ), особенно если пробег превышает 200 тысяч километров, достаточно распространенное явление.

При этом лучше отдавать предпочтение оригинальным деталям, поскольку лицензионные могут даже не совпадать по размерам, а случаи, когда они не выдерживали и нескольких тысяч километров, известны.

Варианты тюнинга мотора

Поскольку двигатель F4R имеет множество модификаций под конкретную марку Рено, чип тюнинг в данном случае невозможен. Перепрошивка не приносит результата без замены клапанов и пружин, впускного коллектора и распредвалов, поэтому обычно используется атмосферный тюнинг:

• замена штатных распредвалов аналогами с фазами около 280 градусов;
• установка прямоточного выхлопа;
• перепрошивка бортового компьютера.

https://youtube.com/watch?v=cAgPhEdsGzk

https://youtube.com/watch?v=cAgPhEdsGzk

Дальнейший тюнинг заключается в доработке всех существующих систем:

• ГБЦ – шлифовка каналов для улучшения аэродинамики;
• ГРМ – «злые» распредвалы»;

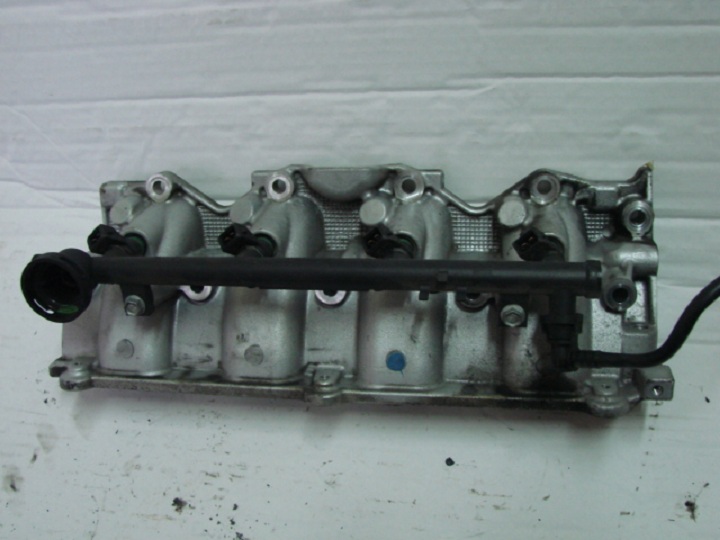

• впускной тракт – фильтр нулевого сопротивления, выравнивание длины каналов коллектора и шлифовка их внутренних граней;
• выпускной тракт – увеличение сечения выхлопа, прямоточный паук, «обманка» на датчике СО.

Тюнинг F4R

Кроме этого, устанавливается облегченный маховик, впускные ресиверы, кованые шатуны, облегченная поршневая.

Таким образом, мотор F4R имеет базовые характеристики 195 Нм и 141 л. с., но на большинство автомобилей Renault устанавливается с заниженной мощностью и крутящим моментом. Существует турбированная версия F4Rt для спорткаров этого же производителя.

Список моделей авто, в которых устанавливался

Конструировался мотор F4R для использования в качестве силового привода следующего модельного ряда производителя Renault:

• Megane 2 – компактный седан, универсал, хэтчбэк и купе;
• Duster – компактный кроссовер;
• Laguna – среднеразмерный универсал, седан и хетчбэк;
• Trafic 2 – минивэн, фургон;
• Espace 2/3/4 – минивэн;
• Clio – субкомпактный универсал и хетчбэк.

Турбо версия F4Rt устанавливалась на автомобили Renault:

• Clio Sport – супермини класс;
• Espace – минивэн;
• Vel Satis – хетчбэк бизнес-класса;
• Avantime – трехдверный минивэн купе;
• Megane 3 TCE 180 – трехдверное купе;
• Laguna 2/3 – среднеразмерный седан, универсал, хетчбэк;
• Scenic – компактвэн;
• Laguna GT – среднеразмерный седан;
• Magane Sport – хетчбэк.

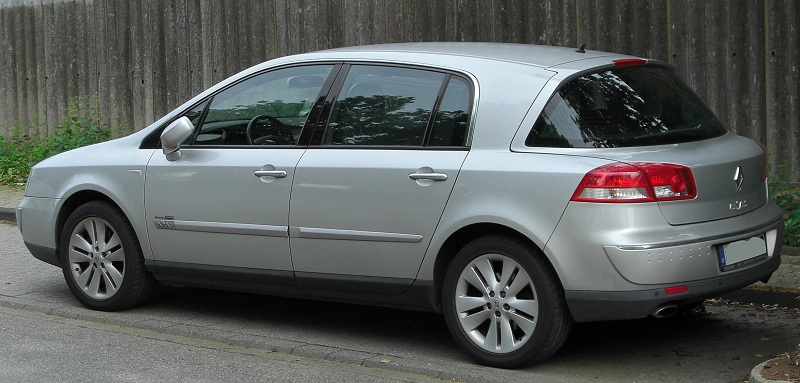

Renault Vel Satis
