Схема электрооборудования зил 131 цветная с описанием

Составляющие в схеме подключения стартера

Стартер в ЗИЛ 131 требуется для создания крутящего момента, за который отвечает коленчатый вал во время работы двигателя. Питание осуществляется через аккумуляторную систему. Состоит из следующих компонентов:

1. Корпус или электродвигатель стартера в виде цилиндрической оболочки. Внутри на стенках располагается четыре магнитных сердечника, называемых «башмаками». Постоянные магниты называются статорами двигателя. Представлены в количестве 4-ех штук.
2. Тяговое реле монтируется на корпусе. Он состоит из подвижной перемычки, соединяющей между собой контакты. Также здесь присутствуют силовые контакты в задней части. Реле управляет подключением и отключением электромотора, а также влияет на работу маховика.
3. Контакты реле – подвижный и неподвижный. Неподвижные контакты состоят из разных съемных и несъемных видов, используемых для продолжительного соединения проводников. Разъемное контактирование достигается при помощи винтов, болтов, зажимов, а неразъемное – с использованием сварки, пайки. Подвижные контакты бывают разрывными (разного рода переключатели, кнопки), и скользящими.
4. Якорь выполнен в виде оси из высокопрочной стали. На нее надеты серведчник и пластины. Располагается в передней и задней крышках пускового механизма.
5. Кожух представляет собой элемент, выступающий в роли защиты вентилятора от механических воздействий. Препятствует проникновению посторонних предметов в двигатель. Поэтому необходимо следить, чтобы кожух находился в хорошем состоянии. Деталь крепится непосредственно к щиту мотора при помощи болтов.
6. Винт – это крепеж для разборного монтирования деталей. Причем одна может иметь внутреннюю резьбу.
7. Рычаг.
8. Упорное кольцо.
9. Вал.
10. Коллектор — это элемент мотора ЗИЛ 131, через которую проходит напряжение на щетки и пластинки якоря.
11. Крышка запчасти.
12. Щетки с щеткодержателем, который расположен в задней крышке основного устройства. По сути является обоймой с присутствием легких пружин. Обеспечивают плотное прижимание щеток к коллектору.

Чтобы произошло воспламенение горючего, необходимо выполнение нескольких условий. Во-первых, необходимо создать минимальное вращение коленчатого вала двигателя, которого будет достаточно для запуска системы зажигания. Для этого понадобится дополнительный источник энергии. В его роли выступает стартер, который представлен в виде двигателя постоянного тока.

Обслуживание и ремонт

Обслуживание и ремонт ЗИЛа-131 нужно проводить только при отключенном двигателе и на специальной площадке.

Причины, по которым требуется проведение ремонтных работ:

1. Сильно греется двигатель и стреляет глушитель.
2. Выработка ресурса, из-за чего выходят из строя коленчатый вал, блок цилиндров, трансмиссия и другие основные узлы автомобиля.
3. Прогорание поршневого устройства.
4. Наличие повреждений и трещин на корпусе двигателя, коробки передач и блока цилиндров.
5. Короткое замыкание или обрыв электрической цепи.

Техническое обслуживание предполагает замену масляной жидкости, внешний осмотр агрегатов и замену расходников.

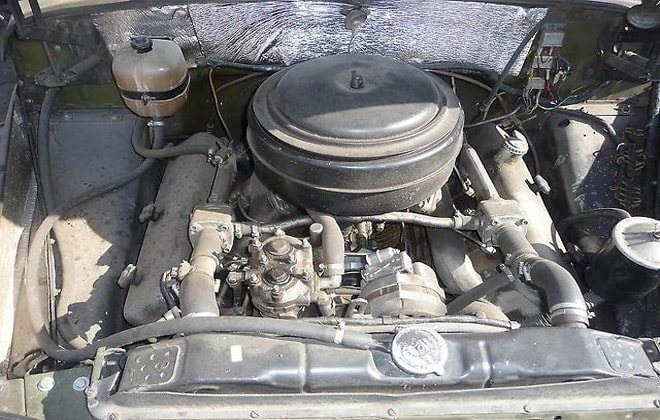

Почему не заводится, и что делать

Силовой агрегат может не заводиться из-за отсутствия топлива в системе, заедания воздушной дроссельной заслонки, засорения жиклеров.

Для того чтобы отремонтировать двигатель, необходимо:

1. Продуть топливные провода.
2. Проверить работоспособность игольчатого клапана, который расположен на карбюраторе.
3. Провести осмотр топливного насоса на наличие дефектов и повреждений.
4. Продуть цилиндрические элементы.
5. Провернуть коленчатый вал мотора при помощи электрического стартера при полностью открытых дроссельных заслонках.
6. Проверить работоспособность заслонки воздушного типа.
7. Промыть жиклеры ацетоном и продуть воздухом.

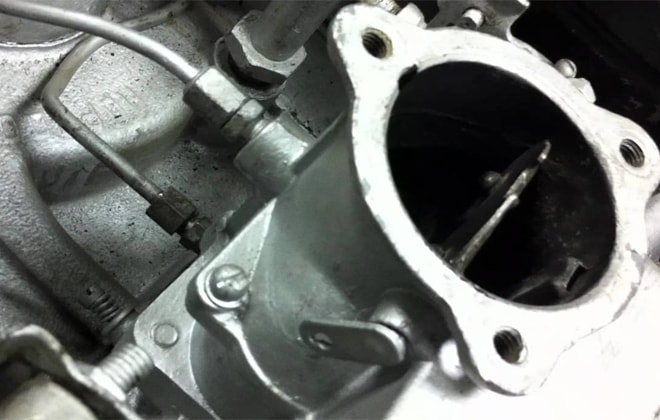

Регулировка карбюратора

При правильно отрегулированном карбюраторе дроссели и воздушные заслонки будут открываться и закрываться в соответствии с положением тормозной педали.

Регулировка карбюратора проходит в несколько этапов. Сначала настраивают ручной и ножной привод дросселей, только после этого переходят к настройке воздушной заслонки.

Привод ножного типа регулируется при помощи резьбовой вилки, а ручной — с использованием зажима, который устанавливают на конец троса привода.

На малых оборотах холостого хода мотора разрежение из впускного трубопровода передается через отверстие системы холостого хода, после чего рабочая жидкость попадает в систему смазки.

Как выставить зажигание

Для того чтобы выставить зажигание на ЗИЛе, необходимо выполнить следующие действия:

1. Установить поршневой механизм цилиндра под номером 1 в положение верхней мертвой точки.
2. Провернуть коленвал до совмещения отверстия на шкиве коленвала с меткой высшей мертвой точки.
3. Расположить паз на вал привода распределителя.
4. Вставить привод в гнездо блока.
5. Провернуть коленвал на величину установочного угла.
6. Убрать крепежный болт с пластины.
7. Включить зажигание.
8. Провернуть корпус распределительного устройства в гнездо привода.
9. Проверить правильность установки проводов всех цилиндров.

Регулировка сцепления

Регулировка сцепления проводится в несколько этапов. На первом необходимо отрегулировать свободный ход педали сцепления. Для этого нужно:

1. Измерить ход от центральной части пластины до механизма.
2. Опустить педаль до упора.
3. Соединить рычаг с верхней проушиной толкателя при помощи эксцентрикового пальца.
4. Закрутить корончатую гайку.

На втором этапе необходимо отладить ход муфты. Ее свободный ход не должен превышать 4 мм. Регулировка осуществляется при помощи сферической гайки.

На последнем этапе нужно отрегулировать полный ход толкателя гидравлического усилителя руля.

Регулировка тормозов

Регулировка тормозов проводится только на холодных механизмах. Нужно подать сжатый воздух под давлением в тормозную систему, а также в тормозную камеру. После чего необходимо провернуть ось червяка так, чтобы шток камеры находился в пределах 25 мм. Затем следует проверить, как вращается барабанное устройство.

Разборка стартера

Стартер нужно разбирать в следующем порядке.

1. Отвернуть гайку и отсоединить вывод от выводит болта реле стартера.
2. Отвернуть три винта и снять кожух.
3. Отвернуть винты крепления ярма реле к крышке стартера и снять реле.
4. Вынуть щетки из щеткодержателя.
5. Отвернуть стяжные шпильки стартера.
6. Снять крышку со стороны коллектора, предварительно отсоединив изолированные щетки от щеткодержателей.
7. Снять корпус стартера.
8. Отвернуть гайку, крепящую ось рычага, вывернуть ось и вынуть рычаг.
9. Вынуть якорь с приводом в сборе из крышки со стороны привода.
10. Снять с вала якоря упорную шайбу и, отодвинув вправо упорное кольцо, снять с вала с помощью отвертки замковое кольцо, затем снять якорь с вала.
11. Для осмотра контактов тягового реле отвернуть гайку с выводного болта обмоток реле и гайку с контактного болта; отвернуть три винта, крепящие контактную крышку, и вынуть плунжер вместе с контактным диском.

ЗИЛ 131

Содержание материала

ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА Г250-И1 ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-131А

1 — вентилятор охлаждения обмоток генератора и блока выпрямителей 2 — вал ротора генератора 3 — передняя крышка генератора 4 — изоляция обмотки статора 5 — полюсные наконечники ротора 6 — трехфазная обмотка статора 7 — плюсовая контактная пластина вентилей 8 — корпус блока выпрямительных кремниевых диодов 9 — медное контактное кольцо ротора 10 — концевые выводы обмотки катушки возбуждения ротора 11 — алюминиевые ребра радиатора охлаждения блока вентилей 12 — кронштейн крепления генератора 13 — плюсовой клеммовый болт для подключения потребителей выпрямленного (постоянного) тока 14 — вентиляционное окно в крышке 15 — крышка заднего подшипника 16—изоляционная втулка контактного кольца 1 7 — щетки генератора 18 — щеткодержатель 19 — штекер положительной щетки, изолированный от «массы» 20 — винт «массы» (минус генератора) 21 — задняя крышка генератора 22 — крышка щеткодержателя 23 — пружина щетки 24 — болт крепления крышки 25 — вывод отрицательной щетки, соединенной с «массой» 26 — стяжной винт крышек и пластин статора 27 — крайняя утолщенная пластина статора 28—набор пластин статора 29 — катушка обмотки возбуждения ротора 30—крышка переднего подшипника 31 — шкив привода генератора 32 — минусовая медная контактная пластина вентилей 33 — винт подключения вентилей на «массу» 34 — вывод вентиля с положительным потенциалом 35 — вывод вентиля с отрицательным потенциалом 36 — болт блока вентилей для подсоединения фазного вывода 37 — винт крепления блока выпрямителей 38 — диск кристаллов электроннодырочного перехода 39 — диод кремниевого выпрямителя с положительным потенциалом 40 — изоляционная мастика 41 — диодный вывод (лепесток) 42 — диод кремниевого выпрямителя с отрицательным потенциалом 43 — латунное основание вентилей

Блок выпрямительных кремниевых диодов ВБГ-1

Основные данные. Трехфазный генератор Г250-И1 переменного тока предназначен для работы в однопроводной системе электрооборудования автомобилей с полупроводниковым регулятором напряжения РР350-А и подключением отрицательного вывода на «массу».

Электрооборудование ЗИЛ 131

Обладая внедорожными качествами, «сто тридцать первый» также являлся родоначальником некоторых решений, ранее не использовавшихся в производстве грузовых моделей:

• На автомобиле устанавливался бензиновый 16-клапанник с V-образным расположением цилиндров;
• Традиционная система зажигания заменялась на бесконтактную с электронным коммутатором;
• Герметичная и экранированная электропроводка ЗИЛ 131 позволяла работать в самых сложных погодных условиях;

Все нюансы подлежали доскональному изучению

Справочно: Инструкция предписывала на случай поломки или отказа электронного коммутатора переход на работу с аварийным генератором импульсов. Он позволял оставаться автомобилю в движении порядка 30 часов.

Модернизированная система зажигания

В те годы на западе появилась бесконтактная система зажигания. Несмотря на то, что цена компонентов была высокой, ее посчитали перспективной и после доработки под отечественные стандарты стали серийно устанавливать на автомобилях ЗИЛ 131.

Также конструкторы предусмотрели обслуживание и регулировку ее узлов своими руками в полевых условиях.

Несмотря на кажущуюся сложность, схема была достаточно простой

Особенности обслуживания

Применительно к ЗИЛ 131 основной сложностью при обслуживании являлся постоянный дефицит узлов и агрегатов. В частности:

• Много нареканий вызывала проводка ЗИЛ 131 (экранированная) из-за низкого качества материалов;
• Частые отказы конденсаторов, что вынуждало переходить на контактную схему;
• Обилие электроники в схеме электрооборудования бесконтактной системы зажигания затрудняла самостоятельное обслуживание.

На видео ниже вы сможете узнать и о других особенностях данной модели.

Выражаем уверенность, что изложенные факты и представленные схемы помогут в обслуживании данного транспортного средства. Сам же автомобиль достаточно надежен и доказал это своим многолетним стажем работы на самых разных направлениях работы.

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

1. Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
2. При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
3. Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
4. Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

ЗИЛ ЗИЛ 131 Схема электрооборудования автомобиля ЗИЛ-131Н и седельного

banga.ua

Резюме

Несмотря на трудности рыночных времен, автопроизводитель сумел предложить новый грузовик, позволивший ему выстоять в непростых экономических условиях. И хотя отечественные авто не отличаются высоким качеством сборки, самые разные модификации ЗИЛ 5301 по-прежнему несут службу во многих городах и селах.

Надеемся, что и ваш автомобиль прослужит еще долго, а предложенные в статье материалы и фотографии помогут в его самостоятельном обслуживании. Удачи на дорогах!

Специализируясь на выпуске среднетоннажных грузовых авто АМО ЗИЛ в середине 90-х столкнулся с резким сокращением спроса на свою продукцию. Виной тому – политические и экономические процессы в СССР, побудившие автопроизводителя переориентироваться на выпуск совершенно нового класса грузовиков – малотоннажных ЗИЛ 5301.

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

• с карбюраторным двигателем;
• с дизельным двигателем;
• с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

• установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
• традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
• использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

Фотогалерея «Схемы электрооборудования ЗИЛ»

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

Недостатки

Как и любая другая техника, самосвал ЗИЛ-45065 имеет и ряд своих недостатков, среди которых следует отметить:

1. Меньшую грузоподъемность, чем у современных зарубежных аналогов этого же класса;
2. Морально устаревшую конструкцию и многие технические решения;
3. Низкий уровень комфорта в кабине по современным меркам;
4. Большой расход топлива по современным меркам;
5. Частое появление различных поломок и неисправностей при отсутствии регулярного технического обслуживания.

Сейчас приобрести подержанный самосвальный грузовик ЗИЛ-45065 можно по средней стоимости в пределах от 120 тысяч и до 190 тысяч рублей. Такой ценник, как правило, имеют модели, выпущенные в период с 1993 по 1996 год. Более поздние версии имеют среднюю стоимость в пределах от 210 до 330 тысяч рублей.

Стоит отметить, что цена автомобиля складывается с учетом таких факторов, как год выпуска, техническое состояние, а также пробег.

Проблемы в работе стартера

Несмотря на то, что в схеме подключения стартера на деталь оказывается меньше нагрузки, чем на другие системы и углы ТС, даже при малых нагрузках не исключена поломка. Вероятные неполадки:

1. Медленно вращается коленчатый вал. Это происходит из-за высокой вязкости масла, окисления контактов кабеля, уменьшения заряда внешнего источника.
2. Не осуществляется подключение механизма. Причин бывает несколько: поломка реле, контактов, нарушение схемы.
3. Неприятные звуки в шестерне появляются из-за некорректного замыкания контактов в схеме.
4. Работа якоря не инициирует движение коленвала. Такое явление происходит вследствие буксировки муфты или препятствий в перемещении элемента по валу.
5. Чересчур долгое подключение стартера ЗИЛ 131 обусловлено заеданием замка зажигания или обмотки, а также неправильным функционированием контактов, нарушением их схемы.
6. Лишний шум при работе может возникнуть ввиду ослабления соединения деталей или замедленного выхода шестерни.

Рекомендуется не допускать поломок устройства, поскольку при его полном выходе из строя хозяину придется заплатить немало денег.

Из материала стало известно, что представляет собой стартер ЗИЛ 131 согласно базовой схеме, каково его предназначение и как подключить механизм. Деталь довольно надежна и долговечна. При грамотном подключении по схеме, а также своевременном и должном обслуживании она прослужит десятки лет.

=>

Грузовик ЗИЛ 131 в течение многих лет применялся в качестве военной техники. По прошествии времени он стал все чаще применяться в сельскохозяйственных работах. В материале описана схема подключения стартера ЗИЛ 131 и факторы, влияющие на его работу.

Выводы

Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.

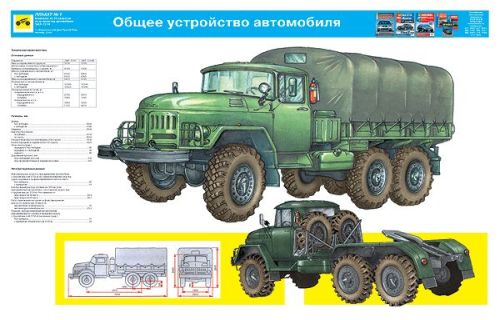

Первыми подробное устройство автомобиля получили воинские «учебки»
