Мотор ВАЗ 2103

Он устанавливался как на поздних «Копейках», так и на последователях – экспортных 2102, 2103, 2107 и позже на 2121, 21053.

Эти двигатели ВАЗ 2103 стали абсолютной новинкой.(множ. число, а до и после все в едиственном). Они позволял за счет своей динамики разгоняться до «сотки» менее, чем за 17 секунд.

Такие показатели стали возможными вследствие ряда изменений:

• Объем увеличился до 1500 см3 ;
• ход поршня увеличился на 14 мм;
• максимальная мощность стала 77 л. с. ;
• впервые определился крутящий момент. На этом типе двигателя Ваз он стал 104/3400.

Блок цилиндров выполнен из специального чугунного сплава, головка блока – алюминиевая. Эти правила были обязательными для всех типов моторов, а принципиальное отличие было в диаметре цилиндров. Если у агрегатов 21011, 2105 и 2106 он был в пределах 79 мм, то в 2103 он стал 76 мм.

Еще одна положительная особенность этой модели состоит в возможности установки коленвала 21213, который имеет идентичные параметры, но улучшенные технические характеристики двигателя Ваза.

Ко всему, на 2103 может устанавливаться как классическое зажигание, так и бесконтактное. Переборка двигателя не составляла особого труда для специалистов, а доступность запчастей в плане наличия и ценовой политики не заставляла владельца долго выискивать места и средства приобретения.

Самые распространенные проблемы ДВС 11186

Неисправности ВАЗ 11186 начинаются после 60000 километров пробега, если не побывать в сервис-центре на 40 тысячах. Могут проявиться стуки в двигателе ВАЗ. Они свидетельствуют о неотрегулированных зазорах клапанов

Если же с ними все порядке, то обратите внимание на шатунные и коренные подшипники коленчатого вала. Возможно их придется заменить

Если плавают обороты в двигателе ВАЗ. То проблема может крыться в неисправности дроссельной заслонки. Необходимо проверить на работоспособность датчики заслонки. Если они не исправны, то заменить на новые.

При поломке термостата двигатель ВАЗ 11186 начинает медленно прогреваться. При пуске глохнет – проблемы с ДМРВ. Если вовремя не починить ДМРВ, то машина может заглохнуть на ходу где-нибудь на трассе.

Могут быть проблемы с блоком зажигания или штатным электронным блоком. Последний ненадежен. Поэтому, если появились глюки в блоке управления, то лучше заменить сразу.

Похожая статья Двигатель 1ZRFE: технические характеристики и отзывы

Из критических поломок опытные механики выделяют проблемы с помпой и натяжным роликом. Если клинит ролик, то срезаются зубья ремня газораспределительного механизма. Клапана гнет почти в каждом таком случае. Двигатель сразу отправляется на капитальный ремонт. Поэтому лучше не допускать клина ролика и проблем с помпой.

Неисправности и ремонт

О проблемах отечественных силовых агрегатов известно почти всё. Так, зачастую основной неисправностью становится система впрыска и зажигания. Ещё одну проблему, с которой АвтоВАЗ борется уже достаточно давно, является — термостат и перегрев двигателя.

Что касается силовой установки производства Ниссан, то это эволюционное решение известного мотора К4М. И даже с обновлением линейки движков, не обошлось, без известных многим автолюбителям проблем.

Как и ожидалось, силовой агрегат имеет свист и вибрацию, что свидетельствует о скорой кончине ремня газораспределительного механизма. Также, причиной возникновения таких эффектов является износ правой подушки двигателя, что случается достаточно часто.

Также, учитывая практику и отзывы владельцев этого силового агрегата, распространённой неприятностью является поломка блока управления реле зажиганием, что приводит к глохнущему мотору.

Двигатель ВАЗ-21126 устанавливается на автомобили:

Лада Гранта

Лада Гранта
(08.2018 — н.в.)

рестайлинг, универсал, 1 поколение

Лада Гранта
(08.2018 — н.в.)

рестайлинг, лифтбек, 1 поколение

Лада Гранта
(08.2018 — н.в.)

рестайлинг, хэтчбек 5 дв., 1 поколение

Лада Гранта
(08.2018 — н.в.)

рестайлинг, седан, 1 поколение

Лада Гранта
(03.2013 — 08.2018)

лифтбек, 1 поколение

Лада Гранта
(05.2011 — 07.2018)

седан, 1 поколение

Лада Калина

Лада Калина
(04.2013 — 08.2018)

универсал, 2 поколение

Лада Калина
(04.2013 — 08.2018)

хэтчбек 5 дв., 2 поколение

Лада Калина
(01.2007 — 03.2013)

универсал, 1 поколение

Лада Калина
(07.2006 — 03.2013)

хэтчбек 5 дв., 1 поколение

Лада Калина
(11.2004 — 03.2013)

седан, 1 поколение

Лада Калина Спорт

Лада Калина Спорт
(03.2014 — 08.2018)

хэтчбек 5 дв., 2 поколение

Лада Калина Спорт
(07.2008 — 07.2014)

хэтчбек 5 дв., 1 поколение

Лада Приора

Лада Приора
(10.2013 — 02.2015)

рестайлинг, хэтчбек 3 дв., 1 поколение

Лада Приора
(10.2013 — 12.2015)

рестайлинг, хэтчбек 5 дв., 1 поколение

Лада Приора
(10.2013 — 12.2015)

рестайлинг, универсал, 1 поколение

Лада Приора
(10.2013 — 07.2018)

рестайлинг, седан, 1 поколение

Лада Приора
(03.2010 — 09.2013)

хэтчбек 3 дв., 1 поколение

Лада Приора
(10.2008 — 09.2013)

универсал, 1 поколение

Лада Приора
(02.2008 — 08.2014)

хэтчбек 5 дв., 1 поколение

Лада Приора
(03.2007 — 07.2014)

седан, 1 поколение

Двигатель 2123 (1,7л 82л.с.)

ДВИГАТЕЛЬ ВАЗ 2123-1000260.

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ 2123

Подача топлива в цилиндры — распределенный впрыск. Однорядное размещение цилиндров в блоке. Верхнее расположение распределительного вала. Охлаждение двигателя — жидкостная система с принудительной циркуляцией. Смазка элементов двигателя осуществляется подачей масла от масляного насоса и путем разбрызгивания от вращающихся деталей.

Рабочий объем цилиндров, л:

Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,:

Диаметр цилиндра, мм:

Минимальная частота вращения коленчатого вала , об/мин:

Максимальный крутящий момент при 4000 об/мин., Н*м:

Порядок работы цилиндров:

Октановое число бензина:

Система подачи топлива:

Распределенный впрыск с электронным управлением

Двигатель ВАЗ 2123 устанавливается на автомобили ВАЗ 2123 «Chevrolet-Niva».

Его можно считать доработанным вариантом двигателя ВАЗ-21214. Двигатель ВАЗ-2123 ШЕВИ-НИВА выпускался в нескольких модификациях.

Основным внешним отличием модификаций можно считать положение генератора.

До осени 2003 года:

• нижнее положение генератора.
• Привод вспомогательных агрегатов осуществлялся двумя клиновыми ремнями.

• верхнее расположение генератора.
• Для привода вспомогательных агрегатов стал использоваться один 6 ручейковый поликлиновый ремень длиной 1885 и новый механизм натяжения ремня.

На данный момент выпускается двигатель ВАЗ-2123-41.

Блок цилиндров.

Не смотря на то, что за основу взят блок 21213, блок на двигатель 2123 является оригинальным 2123-1002011-20.

Отличия связаны появлением дополнительных мест под крепление навесного оборудования. Если во всех моделях двигателей масляный фильтр вкручивается непосредственно в блок, то на дв.2123 для установки фильтра применяется кронштейн масляного фильтра, он одновременно служит опорой для крепления насоса ГУР. Изменение механизмов натяжения ремня стало причиной появления новых элементов крепления на крышке привода.

Шатунно-поршневая осталась без изменений от двигателя 21213.

Используемый коленчатый вал 21213-1005015, обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.).

Шкив-демпфер 2123-1005058 коленвала под поликлиновой ремень и дополнен зубчатым диском. По зубцам диска датчик отслеживает положение коленчатого вала.

Демпфер позволяет уменьшить шумность работы механизмов.

Маховик 2123 с увеличенным диаметром рабочей поверхности (215мм.).

Головка блока цилиндров 21214-1003015-30(36), гидрокомпенсаторы «INA».

В головке блока 21214-36 (Евро-3 и выше), со стороны звездочки привода распредвала, имеются отверстия для размещения и крепления датчика фаз.

Распредвал установлен от двигателя 21214.

Привод распредвала и масляного насоса осуществляется однорядной втулочно-роликовой цепью (21214-1006040-03).

Поэтому на двигателе все приводные звездочки однорядные.

Для повышения производительности масляного насоса, его звездочка имеет меньшее количество зубьев (30 зубьев).

Натяжение цепи также как на двигателе 21214.

Привод водяного насоса (помпы), насоса ГУР и генератора осуществляется от шкива, коленвала с помощью поликлинового ремня + натяжной и поддерживающий ролики. Ремень привода 2123-1041020.

Параметры ремня: ширина ремня — 17 мм; количество клиньев ремня — 5; длина ремня – 1885/1888 мм.

Масляный насос от модели 2121.

Установлена оригинальная помпа 2123 (внутренний подшипник роликовый, а не шариковый, как в 2101).

У автомобиля НИВА ШЕВРОЛЕ своя балка моста и другой моторный отсек.

Редуктор переднего моста не крепится к двигателю, поэтому у двигателя ВАЗ-2123 поддон другой формы и другое размещение опор крепления двигателя, отличное от модели 21214.

На двигателе ВАЗ 2123 использована новая система забора воздуха.

Увеличился размер корпуса воздушного фильтра.

Установлены новые дроссельный патрубок, ресивер и впускные трубы.

Управление двигателем осуществляется контроллером «BOSCH» MP 7.9.7. или «ЯНВАРЬ» 7.2. Для модификаций рассчитанных на выполнение норм Евро-2 используется система попарно-параллельного впрыска топлива. Для выполнения повышенных экологических требований Евро-3 и выше, применяется система фазированного впрыска топлива. Фазированный впрыск обеспечивает более точно дозированную подачу топлива на каждый цилиндр.

Оригинальная топливная рампа 2123-1144010-11.

Форсунка топливная «SIEMENS» VAZ20734 (желтые).

форсунки «BOSCH» 0280158110 (На старых модификациях)

Модуль зажигания — ВАЗ-2112.

Генератор 9402.3701-01 ( верхнее расположением генератора).

Стартер 5722.3708 с планетарным редуктором (мощность стартера 1,55кВ)

Источник

Технические характеристики двигателя ВАЗ 21114 и 11183

Двигатель устанавливался на такие популярные модели «АвтоВАЗа», как Lada Kalina (Лада Калина), ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112.

1. Рабочий объем — 1596 куб.см.
2. Количество цилиндров — 4 шт.
3. Количество клапанов — 8 шт.
4. Максимальная мощность — 81 л.с./ 5200 об/мин.
5. Максимальный крутящий момент — 125Нм/3000 об.мин.
6. Максимальная мощность двигателя — 81 л.с.
7. Степень сжатия – 9,6
8. Октановое число бензина — 92, 95
9. Экологические нормы — Евро 2,3,4
10. Разгон 0 — 100 км/ч — 12,9 сек.
11. Расход в смешанном цикле — 7,6 Л/100 км
12. Ресурс двигателя — 150 — 250 тыс.км.
13. Клапана — не гнет

21126

До недавнего времени этот мотор смело называли самым совершенным из всех силовых агрегатов, произведенных ВАЗ, и похвалы эти, нужно сказать, вполне заслужены. Экономичный и мощный, с шестнадцати клапанной конструкцией, в которой нашлось место индивидуальным катушками зажигания и гидрокомпенасторам – это далеко не полный перечень достоинств данного силового агрегата. Технические показатели также находятся на высоте: 98 «лошадок», рабочий объем 1,6 литра, максимальный крутящий момент в 145 Нм достигается при преодолении отметки в 4000 об/мин. Предел мощности в 98 л.с. можно получить, только разогнав мотор до 5600 об/мин., что способны сделать далеко не все водители. Этот фактор следует отнести к особенностям именно этой модели двигателя.Отметив положительные стороны, нельзя не сказать о недостатках, которые, конечно, также в нем есть. Главным из них является высокая степень повреждений в случае обрыва ремня ГРМ, что влечет за собой необходимость достаточно ощутимого в плане финансов сервисного обслуживания. Учитывая все вышесказанное, можно подвести краткий итог: такой тип двигателя оптимально подойдет для водителей, которым нравится ездить в агрессивной манере и только возможный обрыв ремня ГРМ не позволяет назвать его идеальным вариантом, лишенным недостатков.

Lada Kalina NEW, Комплектация LADA Kalina седан 1.6 8-кл LadaKalinaSedan

• тип кузова — 4-дверный седан
• число мест — 5
• объем багажника, л — 380
• снаряженная масса, кг — 1070
• полная масса, кг — 1545
• двигатель, тип — бензиновый, с распределенным впрыском топлива
• расположение двигателя — спереди, поперечно
• число цилиндров — 4
• расположение цилиндров — рядное
• рабочий объем, куб. см — 1596
• степень сжатия — 10,0
• число клапанов — 8
• макс. мощность, л.с./кВт/об/мин — 81/59,5/5100—5300
• макс. крутящий момент, Нм/об/мин — 120/2800—3200
• коробка передач — механическая, 5-ступенчатая
• привод — на передние колеса
• передняя подвеска — независимая, пружинная, McPherson, со стабилизатором
• задняя подвеска — полузависимая, пружинная
• передние тормоза — дисковые, вентилируемые
• задние тормоза — барабанные
• шины — 175/70 R13
• максимальная скорость, км/ч — 170
• время разгона от 0 до 100 км/час — 13,0
• средний расход топлива, л/100 км — 7,8
• емкость топливного бака, л — 50
• топливо — АИ-95

Сказать, что ВАЗ 1118 Калина была ожидаема, значит не сказать ничего. Автомобиль ВАЗ 11183 появился в нелегкое время, когда в очередной раз казалось, что отечественному автопрому пришел конец. Скептики, ожидавшие, что с конвейера сойдет очередная модификация шестерки-семерки-восьмерки, просчитались. Перед глазами предстал совершенно необычный для российских производителей автомобиль — ВАЗ 1118 Kalina.

Некоторые сегодня осуждают дизайн ВАЗ Калина 11183, с его странными округлыми формами. На самом деле, конструкторы в точности воплотили свой замысел, сделав облик Калина 1.6 нарочито неагрессивным, мягким и доброжелательным. Кстати, первыми оценили Lada 1118 женщины, которые полюбили эту небольшую машинку именно за внешность.

Несмотря на то, что ВАЗ 1118 на целых 22,5 см короче привычной «десятки», ее салон оказался намного просторнее. Секрет конструкторов Lada 1118 в том, что ощущение пространства и свободы достигается за счет вертикальной посадки, которая характерна для всех автомобилей подобного класса.

Как следует из названия, Калина 1.6 оснащена двигателем в 1.6 литра, обладающим хорошими тягово-динамическими показателями и полностью соответствующим стандартам экологической безопасности EURO3. Восьмиклапанный двигатель Lada Kalina 11183 спроектирован на базе хорошо отработанного полуторалитрового движка «десятки», который изначально имел резерв поршневого хода. Существенное изменение получила и механическая КПП Lada 1118, где для более легкого и надежного переключения скоростей впервые были применены специальные оригинальные синхронизаторы, а также электронная блокировка задней передачи.

В целом Kalina 1118 седан получилась удачной и послужила базовой моделью для многих последующих модификаций. Самое приятное, что цена на ВАЗ 1118 оказалась относительно невысокой. Учитывая, что почти одновременно с этой машиной появилась и льготная федеральная программа кредитования, понятно, почему сегодня так много желающих купить ВАЗ 1118.

Как уже было упомянуто, под капотом ВАЗ 1118 всех модификаций установлен хорошо отработанный 8-клапанный двигатель, доработанный до полного соответствия экологическим нормам безопасности ЕВРО-3. Бросаются в глаза такие полезные опции, как датчик неровной дороги, пластиковый ресивер, оригинальная конструкция рампы и др.

Под капотом ВАЗ 11183 много такого, что на вазовских машинах ранее вообще не встречалось — от увеличенного вукуумника до усиленных опор амортизаторов. Даже невооруженным глазом видно, что Калина 1118 существенно отличается от всех своих предшественников.

Все, кто успел прокатиться в салоне ВАЗ 11183, отмечают, что в отличие от большинства более ранних моделей новая машина не гремит и не скрипит пластиком. Изменился и блок управления отопителем, с которого исчезли градусы, зато у Калина 1118 появилось управление рециркуляцией воздуха.

На расположенном ниже руля рычаге управления стеклоочистителем у Лада 11183 имеется кнопка управления режимами маршрутного компьютера, индикатор которого встроен в приборную панель. Рулевое управление у Калина 1118 уже в штатной комплектации имеет электроусилитель, а любителей музыки порадует удачная конструкция расположения динамиков.

zadmin_data/foto.preview/2247.jpg zadmin_data/foto.image/2247.jpg left 1 0 zadmin_data/foto.preview/2248.jpg zadmin_data/foto.image/2248.jpg left 1 0 zadmin_data/foto.preview/2249.jpg zadmin_data/foto.image/2249.jpg left 1 0 zadmin_data/foto.preview/2251.jpg zadmin_data/foto.image/2251.jpg left 1 0 zadmin_data/foto.preview/2252.jpg zadmin_data/foto.image/2252.jpg left 1 0 zadmin_data/foto.preview/2253.jpg zadmin_data/foto.image/2253.jpg left 1 0

Двигатель 21083: характеристики, неисправности и тюнинг

Двигатели 83 серии являются прародителем всех выпускаемых сегодня современных моторов Лада. Двигатель 21083 впервые появился в производстве Волжского автозавода в 1987 году.

Этот силовой агрегат имел отличные показатели топливной экономичности и обеспечивал автомобилям завидную динамику. В последующем на базе этого силового агрегата были разработаны 1,5 литровые 16-ти клапанные инжекторные моторы, которые в настоящее время устанавливаются на автомобили Лада.

Технические характеристики

Технические характеристики 1,5 литрового двигателя ВАЗ 21083:

ПАРАМЕТРЗНАЧЕНИЕ

Годы выпуска	1984 – 2004
Вес	127 кг
Материал блока цилиндров	чугун
Система питания	карбюратор
Тип	рядный
Рабочий объем	1,5 л
Мощность	73 лошадиных сил на 5600 оборота
Количество цилиндров	4
Количество клапанов	2
Ход поршня	71
Диаметр цилиндра	82 мм
Степень сжатия	9.8
Крутящий момент, Нм/об.мин	106 Нм / 3600
Экологические нормы	ЕВРО 2
Топливо	Аи 93
Расход топлива	7,8 л/100 км в смешанном цикле
Масло	5W-30 — 15W40
Объем масла	3,5 литра
При замене лить	3,2 литра
Замена масла проводится,	12 тысяч км
Ресурс мотора— по данным завода— на практике	125+200+

Двигатель ВАЗ 21083 устанавливается на ВАЗ: 21083, 21093, 21099, 2110 и 2115.

Особенности

• 1,5 литровый бензиновый двигатель оснащается карбюраторной системой питания и имеет два клапана на цилиндр. Силовой агрегат развивает мощность 73 лошадиных силы и при этом отличается великолепными показателями топливной экономичности. По трассе автомобиль с двигателем ВАЗ 21083 расходует в крейсерском режиме менее 7 литров бензина.
• В то же время необходимо сказать, что этот силовой агрегат изначально разработан для использования на 93 бензине. А вот от использования низкооктанового топлива мы рекомендуем вам отказываться, так как это приводит к быстрому выходу из строя карбюратора и других систем автомобиля.
• Верхнее расположение вала в двигателе ВАЗ 21083 позволило избавиться от вибраций и инерционных моментов в работе мотора. Этот силовой агрегат имеет минимальные вибрации, что позволяет повысить комфорт эксплуатации автомобиля.
• Необходимо сказать, что двигатель ВАЗ 21083 оснащается ременным приводом ГРМ, поэтому каждые 50 000 километров автовладельцу необходимо будет проводить сервисные работы по замене ремня и направляющих роликов.
• По данным завода ресурс силового агрегата составляет 125 000 километров. На практике же при обеспечении должного ухода такие моторы смогут пройти без капитального ремонта больше 200 тысяч километров.
• Из отличий этой серии моторов можем отметить увеличение диаметра поршня до 82 миллиметров, а также изменение выпускных клапанов, которые получили диаметр в 37 миллиметров.
• Конструкция мотора была разработана таким образом, чтобы при обрыве ремня привода ГРМ клапана не соударялись с движущимися поршнями. Тем самым удается повысить надежность мотора и избавляет автовладельца от необходимости сложного капитального ремонта.
• Сам двигатель выполнен из чугуна, что повышает показатели температурной устойчивости силового агрегата. Используемый сплав отличается прочностью, и при этом он имеет небольшой вес.

Двигатель ВАЗ 21179

Абсолютная новинка в модельном ряду двигателей марки Лада. Впервые массово для легкового подразделения двигатель получил объем 1.8 литра. Если за внешним сходством в данном моторе угадываются черты прошлых 16-клапанных собратьев, то по внутренней части это полностью новый мотор, причем собственной разработки.

Перечислять качественные изменения можно долго, однако простому пользователю это будет вряд ли интересно, поэтому остановим внимание на основных аспектах. В отличии от прошлых моделей данный двигатель вкупе с облегченной поршневой группой получил так же и облегченные клапана, масляный насос увеличенной мощности, головка блока цилиндров получила дополнительные масляные каналы, которые доставляют жидкость к появившемуся фазовращателю, пока, правда, только на впуске.  Сами распределительные валы импортного производства, облегченные

Доработана система охлаждения, применен импортный водяной насос большей мощности и с высокими показателями надежности. Управление системами двигателя происходит аналогично модели ВАЗ 21127 через ДАД и ДТВ, а не через привычные ранее ДМРВ, что так же положительно влияет на надежность и стабильность работы.

Впускной тракт отечественного производства был изготовлен специально под характеристики нового двигателя.

Качественно новый подход к разработке, обработке и созданию двигателя, позволил установить заводом изготовителем паспортный ресурс на 220 тысяч километров, что пока наилучший показатель среди всех моторов произведенных на АвтоВАЗе. Реальный же показатель ресурса при бережной эксплуатации и качественном уходе прогнозируют на уровне 400 тысяч километров.

Новый двигатель адаптирован под применение более дешевого топлива с октановым числом АИ-92, однако, по рекомендации завода на более качественном топливе АИ-95 мощностные характеристики будут выше.

Паспортные данные: максимальная мощность 122л.с., максимальный крутящий момент 172Н/м. Двигатель получил ровную полку момента, которая позволяет достигать ему при оборотах равных 1000 в минуту крутящего момента в размере 127Н/м, что на 7Н/м выше, чем максимальные показатели базового двигателя ВАЗ 11183.

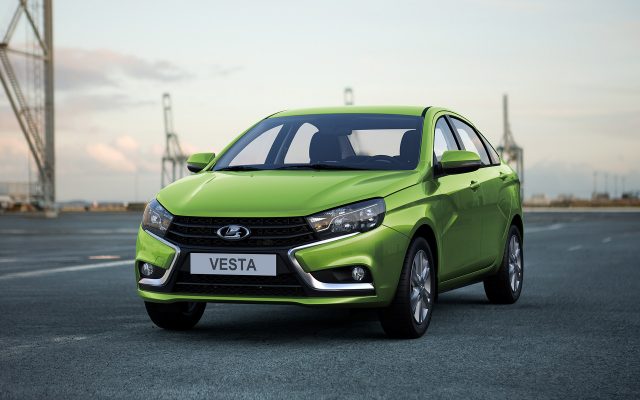

Двиагатель на данный момент применяется на автомобилях Lada Vesta и Lada X-Ray, однако при создании учитывалась возможность размещения его и в более старой продукции Лада, в том числе, возможно, линейке 4х4, которой готовят основательный рестайлинг. Об этом говорит две площадки под номер двигателя для продольного и поперечного размещения мотора в подкапотном пространстве.

Плюсы:

• Качественно новые показатели по уровню энерговооруженности;
• Большое количество крутящего момента на низких оборотах.

Минусы:

В виду новизны отсутствует сервисная статистика.

Двигатель ВАЗ 21114-100026080. Характеристика двигателя ВАЗ 21114.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4 Рабочий объем цилиндров, л: 1,596 Степень сжатия: 9,6 Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин,: 60 кВт.-(81,6 л.с.) Диаметр цилиндра, мм: 82 Ход поршня, мм: 75,6 Число клапанов: 8 Минимальная частота вращения коленчатого вала , об/мин: 800-850 Максимальный крутящий момент при 3000 об/мин., Н*м: 125 Порядок работы цилиндров: 1-3-4-2 Октановое число бензина: 95(неэтилирован.) Система подачи топлива: Распределенный впрыск с электронным управлением. Свечи зажигания: А17ДВРМ, BPR6ES(NGK) Вес, кг: 112,0

ДВС ВАЗ 21114–00 (60 или 90) – Евро 2;

ДВС ВАЗ 21114–20 (50 или 62) – Евро 3;

ДВС ВАЗ 21114-70 (72) – Евро 4.

Особенности двигателя.

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.

Двигатель ВАЗ 21114 — это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 — 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.

Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.

Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой (смотреть «Блок цилиндров»). Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока — 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.

Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель — «11183».

Маховик и шкив коленчатого вала используются от ВАЗ 2110.

Внимание!

В двигателе применяется шатунно-поршневая группа 2110.

Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).

На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.

Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.

Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.

Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.

Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.

Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.

На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).

В системе охлаждения установлен термостат нового образца мод. 1118-1306010.

Применяется генератор 9402.3701 (80 А).

На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.

Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.

Что значит в комплектации двигателя 21114 указано сцепление 18?

На двигателе 11183 стоит сцепление от 2108, а на моторе 21114 сцепление 2112.

Источник

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

Наименование	Характеристика
Марка	2101
Маркировка	1.2 л (1198 см куб)
Мощность	64 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,2 литров
Диаметр поршня	76 мм
Ресурс	120 — 150 тыс. км

ВАЗ 21011

Наименование	Характеристика
Марка	2101
Маркировка	1.3 л (1294 см куб)
Мощность	69 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Диаметр поршня	79 мм
Ресурс	120 — 150 тыс. км

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Наименование	Характеристика
Марка	2103
Маркировка	1.5 л (1452 см куб)
Мощность	71 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,5 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

Наименование	Характеристика
Марка	2105
Маркировка	1.3 л (1290 см куб)
Мощность	46 кВт
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

ВАЗ 21067

Наименование	Характеристика
Марка	21067
Маркировка	1.6 л (1569 см куб)
Мощность	82 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,2 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 21073

Наименование	Характеристика
Марка	21073
Маркировка	1.7 л (1689 см куб)
Мощность	84 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	180 — 200 тыс. км

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

Наименование	Характеристика
Марка	341
Маркировка	1.5 л (1524 см куб)
Мощность	50 л.с.
Тип	Дизель
Топливо	Дизельное топливо
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	6,7 литров
Ресурс двигателя ВАЗ	220 — 250 тыс. км

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

• ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
• ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
• ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
• ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
• ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
• ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
• ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

Наименование	Характеристика
Марка	2106
Маркировка	1.6 л (1569 см куб)
Мощность	75 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10,5 литров
Диаметр поршня	79 мм
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

Конструкция

Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.

Эксплуатация и ресурсность

Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.

Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.

Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.

Особенности и недостатки

1.5і л:

• после обрыва ремня ГРМ клапана остаются невредимыми;
• требуется регулярное регулирование зазоров клапанов;
• износ узлов системы охлаждения;
• сопливит масло из-под клапанной крышки;
• течь масла из-под датчика-распределителя зажигания и бензонасоса;
• плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
• ненадёжность ранних систем впрыска.

1.6і л:

• Обрыв ремня ГРМ не деформирует клапана;
• потребность в периодической регулировки клапанов;
• повышенная шумность и вибронагруженность.

16V 1.6і л (124):

• Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
• каждые 15 тыс. км нужно подтягивать ремень ГРМ.

16V 1.6і л (126):

обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.

Популярные неисправности

Ввиду неидеального качества исполнения агрегата и большого количества некачественных запчастей, мотор и навесное оборудование требуют к себе повышенного внимания.

Основные проблемы и возможные причины:

1. Нестабильная работа на холостом ходу ВАЗ 2114, двигатель глохнет после запуска. Причина – Закоксование регулятора холостого хода (РХХ), «моросит» датчик положения дроссельной заслонки, вакуумник, недостоверные сигналы датчика массового расхода воздуха;
2. Ухудшился запуск, двигатель троит – причиной могут быть: неправильная регулировка клапанов, отсутствие компрессии в одном из цилиндров (возможно, прогорел клапан), износ клапанных пружин, подсос воздуха (проверить места соединения шлангов и патрубков, идущих после ДМРВ и на вакуумник, шланг клапана продувки абсорбера, плотность прилегания форсунок к ГБЦ), неисправность модуля зажигания, свечи не подают искру, неработоспособность высоковольтных проводов, неправильные фазы газораспределения (возможно, на несколько зубьев проскочил ремень ГРМ);
3. Пропала приёмистость и не тянет двигатель ВАЗ 2114. Поломка возможна из-за неисправности модуля зажигания (симптомы проявляются на прогретом моторе), забитый катализатор, бензонасос не создаёт нужного давления, загрязненный воздушный фильтр, подсос воздуха, нагар на свечах зажигания, отсутствие компрессии;
4. Посторонние стуки, шумность и вибрации двигателя ВАЗ 2114. Поломка может появиться, потому что зазоры клапанов нуждаются в регулировке, проседание клапанных пружин, проседание седел, износ коренных подшипников коленвала или шатунных подшипников (возможно, что стучат сами поршни), гидрокомпенсаторы, износ крепления двигателя (подушки);
5. Не показывает температуру двигателя ВАЗ 2114. Возникает вследствие неисправности датчика температуры ОЖ (за показания на приборке отвечает датчик, вкрученный в ГБЦ), обрыв цепи, окисление контактов, неисправность в показателе на приборной панели;
6. Двигатель греется. Поломка термостата (жидкость циркулирует только в рубашке охлаждения ДВС). Покупая термостат, смотрите в инструкции, на какую рабочую температуру двигателя он рассчитан (для рассматриваемых двигателей это 95-103 градуса); повреждение крыльчатки водяной помпы, неисправность датчика включения вентилятора или же сам вентилятор не работает.
