Корпус дроссельной заслонки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Корпус дроссельной заслонки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Руководство по ремонту и эксплуатации — Особенности инжекторных автомобилей — Корпус дроссельной заслонки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107Корпус дроссельной заслонки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 Корпус дроссельной заслонки с инжекторного двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 снимаем для замены регулятора холостого хода, уплотнительной прокладки или самого корпуса дроссельной заслонки.

ВНИМАНИЕ Во избежание ожогов приступать к выполнению работы следует только после остывания двигателя на автомобиле. Снятие корпуса дроссельной заслонки с инжекторного двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107. Снятие корпуса дроссельной заслонки с инжекторного двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие корпуса дроссельной заслонки с инжекторного двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Отсоединяем на автомобиле ВАЗ провод от отрицательного вывода аккумуляторной батареи.

ВНИМАНИЕ При замене только уплотнительной прокладки корпуса дроссельной заслонки нет необходимости отсоединять от него шланги, колодки и воздуховод — достаточно выполнить п.п. 9 и 10 (см. ниже)

В других случаях выполняем все нижеприведенные операции

ниже). В других случаях выполняем все нижеприведенные операции.

2. Отсоединяем от сектора трос привода дроссельной заслонки.

3. Отсоединяем колодку проводов от датчика положения дроссельной заслонки.

4. Отжав фиксатор, отсоединяем колодку проводов от регулятора холостого хода.

ВНИМАНИЕ При выполнении следующей операции из штуцеров и шлангов вытечет небольшое количество охлаждающей жидкости. 5. Ослабив хомут, снимаем со штуцера А корпуса дроссельной заслонки шланг отвода охлаждающей жидкости

Аналогично отсоединяем от штуцера Б шланг подвода охлаждающей жидкости

Ослабив хомут, снимаем со штуцера А корпуса дроссельной заслонки шланг отвода охлаждающей жидкости. Аналогично отсоединяем от штуцера Б шланг подвода охлаждающей жидкости

5. Ослабив хомут, снимаем со штуцера А корпуса дроссельной заслонки шланг отвода охлаждающей жидкости. Аналогично отсоединяем от штуцера Б шланг подвода охлаждающей жидкости.

6. Ослабив хомут, снимаем со штуцера корпуса шланг вентиляции картера двигателя.

7. Ослабив крестовой отверткой червячный хомут патрубок подвода воздуха к корпусу дроссельной заслонки, снимаем его с патрубка.

8. Тем же инструментом ослабляем червячный хомут шланга подвода паров топлива к штуцеру корпуса дроссельной заслонки и снимаем шланг.

9. Торцовым ключом на 13 мм отворачиваем две гайки крепления корпуса дроссельной заслонки.

10. Снимаем со шпилек ресивера корпус и уплотнительную прокладку.

11. Конфигурацию воздушного потока в ресивере формирует пластмассовая втулка. При необходимости замены извлекаем втулку.

Установка дроссельной заслонки на инжекторный двигатель автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Установка на автомобиль ВАЗ всех снятых деталей выполняется в обратной последовательности.

2. Проверяем на автомобиле ВАЗ уровень охлаждающей жидкости в расширительном бачке и при необходимости доливаем охлаждающую жидкость.

Цитата

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

Вот так выглядит комплект оборудования для диагностики

Замена корпуса дроссельной заслонки

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе». Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.

Затем следует снять центральный шланг вентиляции картера, а также шланг привода и отвода охлаждающей жидкости. На следующем этапе необходимо ослабить хомуты и снять широкий патрубок отвода воздуха и шланг подвода топливных паров. После того, как все элементы успешно демонтированы, отворачиваем гайки крепления к ресиверу и непосредственно снимаем сам корпус дроссельной заслонки.

Какие плюсы карбюратора?

Несмотря на действительно устаревшую систему карбюраторного впрыска, у нее есть свои преимущества. Конечно, мы должны сразу заметить, что недостатки этой системы превосходят ее преимущества, но в сравнении с дешевым и постоянно выходящим из строя инжектором все же привилегии есть. Карбюратор является классической разработкой, и, как правило, такие разработки несут в себе довольно много положительных моментов.

В частности, можно отметить такие плюсы:

1. Надежность. Если сравнивать недорогие инжекторы в бюджетных автомобилях и качественные карбюраторы, разница в надежности будет колоссальной. Карбюраторы работают с небольшим обслуживанием сотни тысяч километров без проблем.
2. Простота конструкции. Даже если вы остановились в дороге, при наличии небольшого опыта и знаний по системе карбюраторного двигателя, вы можете восстановить устройство с помощью подручных средств и доехать до ближайшей станции своим ходом. С инжектором это не всегда возможно.
3. Дешевизна обслуживания. Карбюратор максимально простой – вам нужно лишь иногда менять ремкомплект и производить мелкие настройки на сервисе, чтобы устройство ходило долго и радовало своей надежностью.
4. Дешевизна всей детали. Если сравнить стоимость замены системы инжекторного впрыска и стоимость замены карбюратора, вы будете очень удивлены разницей. Поменять карбюратор в десятки раз дешевле, чем установить полностью новую инжекторную систему.

По этим причинам владельцы некоторых бюджетных автомобилей на хотят оставаться на инжекторе, а желают переключиться на более практичный, простой и дешевый в эксплуатации карбюратор. Тем не менее, эта затея далеко не всегда может оказаться удачной. Нужно внимательно изучить основные преимущества и недостатки, а также понять, стоит ли игра свеч. Для каждого владельца автомобиля ответ в этом случае будет индивидуальным. Никаких общих рекомендаций давать не стоит.

Возможно, не стоит ставить карбюратор на инжекторное авто

Если на вашем автомобиле установлена инжекторная система подачи топлива, значит, вы владеете более современным транспортом, а установка карбюратора отбросит вас на шаг назад в эволюции автомобилей. Конечно, в карбюраторной системе также есть свои преимущества, но они довольно зыбкие. Тем более, качество нынешнего бензина рассчитано именно на инжекторную подачу топлива. Давайте рассмотрим определенные минусы замены инжектора на карбюратор:

• если вы решили произвести такой процесс, ваш автомобиль может начать потреблять больше бензина;
• карбюратор рискует снизить мощность автомобиля на 5-7 процентов от изначального потенциала;
• агрегат может быть настроен исключительно под прямой впрыск, часть топлива может вылетать в трубу;
• придется отказаться от использования нормальных топливных фильтров, поставив дешевые бочонки под капот;
• потратиться также придется немало — покупка карбюратора, а также других запчастей для реализации процесса затянет на большую сумму.

В плане обслуживания карбюраторы ничуть не дешевле и проще, чем инжекторы. Сегодня прочистка форсунок системы инжектора стоит недорого, так как на каждом СТО есть специальное оборудование для выполнения этих задач. Вы можете считать инжектор неэффективным, нежным и слишком непродуманным агрегатом в вашем автомобиле, но мировая автомобильная промышленность так не считает. Этот узел экономит топлива и позволяет несколько увеличить потенциал двигателя

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Как переделать автомобиль с инжектора на карбюратор?

Современные автомобили на бензине ездят с помощью прямой подачи топлива в камеры сгорания, что значительно повышает эффективность использования дорогостоящего ресурса бензина. Но далеко не все технологии в данной сфере получили достаточно качественную реализацию. Мы все помним, как ужасно отзывались о российских ВАЗах, когда те решили перевести «Классику» на инжектор. Машина начала больше ломаться, потреблять больше топлива и требовать внимания. Да и сегодня отечественные разработки в этом русле не приносят особой радости. Поэтому многие владельцы не слишком производительных и эффективных машин мечтают или даже планируют поменять инжектор на карбюратор. Технически этот процесс практически на любой автомобиле с инжекторной системой реализуем.

Желательно, чтобы ваше авто когда-то было карбюраторным, а потом концерн переделал его на инжектор. В таком случае у вас останется все, чтобы реализовать карбюраторную систему. Конечно, в любом случае придется проделать немало сложных задач, включая техническое обеспечение новой системы. Но на бюджетных автомобилях такая переделка не будет критичной. Авто сможет и дальше нормально функционировать. Правда, перед тем как сделать такой шаг, хорошенько подумайте, ведь карбюратор также не является автомобильным узлом без проблем. Специалисты рекомендуют довести инжектор до нормального состояния и постоянно за ним смотреть. Тогда подача топлива будет работать исправно и без неприятностей.

Устройство

Существуют два вида приборов положения дроссельной заслонки ВАЗ-2107. Это датчики контактного (резистивного) и бесконтактного типа. Первый вид устройства является практически механическим вольтметром. Соосное соединение с клапаном дросселя обеспечивает перемещение контактора по металлизированной дорожке. От того, как меняется угол поворота оси, изменяется характеристика тока, пропущенного через прибор по кабелю из электронного блока управления двигателем (ЭБУ).

Схема резистивного датчика:

Во втором варианте бесконтактного исполнения эллипсоидный постоянный магнит находится в непосредственной близости от торца оси заслонки. Её вращение вызывает изменения в магнитном потоке прибора, на что реагирует интегральная схема (эффект Холла). Вмонтированная плата мгновенно фиксирует угол поворота оси клапана дросселя, о чём информирует ЭБУ. Магниторезистивные устройства стоят дороже своих механических аналогов, зато они более надёжны и долговечны.

Интегральная схема ДПДЗ:

Прибор заключён в пластиковый корпус. В наплыве сделаны два отверстия для крепления винтами. В раструб прибора входит цилиндрический выступ корпуса дросселя. На боковой разъём одевается контактная колодка кабеля ЭБУ.

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

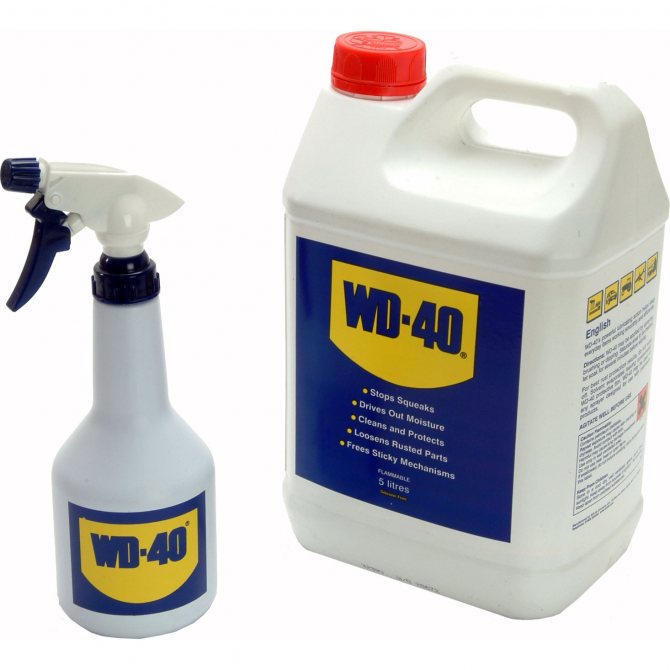

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Дроссельную заслонку карбюратора ДААЗ 2107 обычно промывают жидкостью WD 40

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
4. Откройте дроссель до упора и снимите второй показатель напряжения.
5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

1. Снимите «минусовую» клемму аккумуляторной батареи.
2. Отключите разъем ДПДЗ.
3. Открутите датчик и поставьте на его место новый.
4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

https://youtube.com/watch?v=Yo4iu55VJLE

Датчики инжектора ВАЗ Основные симптомы неисправностей датчиков инжектора Часть 1. — Датчик положения дроссельной заслонки (ДПДЗ) — Регулятор холостого хода (РХХ) — Датчик массового расхода воздуха (ДМРВ) Основные симптомы неисправностей датчиков инжектора Часть 2. — Датчик положения коленчатого вала (ДПКВ) — Датчик детонации (ДД) — Датчик фаз (ДФ) — Датчик кислорода. Лямбда-зонд (ДК) — Датчик температуры охлаждающей жидкости (ДТОЖ)

Как почистить дроссельную заслонку ВАЗ 2110

В процессе эксплуатации автомобиля, дроссельная заслонка поддается воздействию микроскопических частиц пыли, которые оседают на штоке и прочих механизмах системы впуска.

Все работы рекомендуется производить только на охлажденном двигателе, во избежание получения ожогов. Кроме того, отсоедините клемму аккумулятора, так как в системе впуска могут остаться следы бензина.

1. Выкрутите пробку бачка расширителя. Это нужно для снижения давления в системе охлаждения.
2. Ослабьте хомуты топливных шлангов, воздушного фильтра и системы охлаждения заслонки. Отсоедините их все и, если из шлангов произойдет утечка бензина и охлаждающей жидкости, то забейте их неисправными свечами зажигания.
3. Вытащите трос и открутите крепежные гайки дроссельной части.

Теперь необходимо преступить к самой чистке дроссельного узла. Для этого вам понадобится специальная жидкость, приобрести которую можно в магазине автозапчастей. Впрочем, чистку узла можно выполнять и бензином.

Специальным очистителем промойте всю дроссельную заслонку, предварительно сняв ее с карбюратора. С помощью иглы проведите прочистку канала вентиляции картера. Выкрутите два небольших болта и демонтируйте регулятор холостого хода. Постарайтесь как можно лучше его почистить

Обратите особое внимание на его шток. Если он слишком сильно загрязнен и имеет большой люфт, то тогда замените его новым

Рекомендуется, также, заменить прокладку дроссельного механизма

Однако, если она находится в удовлетворительном состоянии, то эта процедура не обязательна. Протрите все части сухой тряпкой и сотрите остатки чистящего средства. Проведите сборку узлов в обратной последовательности.

Вот и все. На этом чистка дроссельной заслонки ВАЗ заканчивается. Как вы заметили, это несложная процедура, но для ее выполнения необходимо иметь аккуратность, так как предполагается работа с мелкими деталями, находящимися в составе дроссельного узла. При небрежном обращении, есть риск потерять их и не заметить при производстве сборки. А это чревато неправильной работой системы впуска. Поэтому, такую работу рекомендуется доверить профессионалам из сферы услуг по техническому обслуживанию автомобилей.

Причины неисправности ДПДЗ

Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики. Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ. Итак, причинами поломки пленочно-резистивного датчика может быть:

• Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
• Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
• Износ шестерен привода ползунка.
• Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
• Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.

В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.

Что дает большая дроссельная заслонка?

Заводская дроссельная заслонка в ВАЗ 2114 имеет диаметр в 46 мм. Это оптимальный вариант для обеспечения должного воздушного потока, проходящего через карбюратор и задувающего готовую топливную смесь (распыленный бензин с воздухом) в цилиндр, где и происходит ее сжигание.

Мощность практически не увеличивается, потому как количество топлива и воздуха, попадающего в карбюратор, одинаковое.

То есть если браться за такую модификацию, то придется модернизировать весь впускной тракт ВАЗ 2114, начиная от входного патрубка для воздуха и заканчивая жиклером и самим карбюратором, системой впрыска топливной смеси в полость блока цилиндров. В этом случае производительность действительно вырастет почти на 30-40%, но вместе с этим и расход топлива (примерно на 15%). Следует ли делать такую модификацию? Решение остается за хозяином автомобиля.

Тюнинг ВАЗ → Система четырехдроссельного впуска SVR

Дроссельный узел 4х-дроссельный узел SVR может быть установлен как на 16-ти, так и на 8-ми клапанный инжекторный двигатель ВАЗ, в том чиcле и «классический».

Установка на двигатель многодроссельной системы с индивидуальной впускной трубой на каждый цилиндр позволяет значительно повысить мощность двигателя. SVR Conversions разработали и изготовили новый вариант четырехдроссельного впуска для 16-ти клапанных двигателей ВАЗ. Наличие РХХ является особенностью 4х-дроссельного впуска SVR и позволяет значительно расширить возможности по настройке холостого хода и пуска двигателя. Так же есть возможность регулировки синхронности работы каждого цилиндра в отдельности. Четырехдроссельный впуск устанавливается на серийную впускную трубу («рога») и не требует установки низкого радиатора и других переделок моторного отсека за исключением переноса системы вентиляции картерных газов.

При установке «дросселей» необходимо изменить программу ЭБУ, так как двигатель настраивается по положению дроссельной заслонки или датчику абсолютного давления. Для получения наибольшей отдачи рекомендуется установка более «широких» распредвалов (ширина фаз от 280 град. и выше), а также прямоточной системы выпуска.

В комплект входят: 4х-дроссельный узел, 4 воздушных фильтра «JR», кронштейн троса газа.

Источник

За среднюю скорость

На сегодняшний день всё ещё практикуется наложение административного наказания путём вычисления средней скорости водителя на участке дороги. Делается это с помощью специальных пар камер – Автодорий.

Несмотря на то, что Верховный суд не так давно указал на незаконность вынесения таких штрафов за скорость, так как право в нашей стране не прецедентное, то и такие камеры не признали автоматически незаконными. Но обжаловать и попытаться отменить вынесенное наказание за превышение скорости, высчитанное в среднем промежутке, можно и нужно.

Ещё кое-что полезное для Вас:

• Новый закон об обнулении штрафов ГИБДД – это правда или нет?
• Новые штрафы за брошенный автомобиль во дворе и за мытьё машины – правда или нет?
• Новые штрафы в июле 2018 года – это правда?

Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

При неправильно отрегулированном приводе дроссельной заслонки карбюратора 2105, 2107 Озон, возможно ухудшение мощности и приемистости двигателя автомобиля. Помимо этого вполне вероятно увеличение расхода топлива так как усилится разрежение и как следствие истечение топлива из распылителя диффузора первой камеры карбюратора. Поэтому стоит провести проверку и последующую регулировку работы привода дроссельной заслонки первой камеры.Необходимые для регулировки привода инструменты— Рожковый ключ на 8 мм. — Шлицевая отвертка (3мм). — Линейка или штангенциркуль. — Фонарик. — Помощник.

Подготовительные работы

— Снимаем корпус воздушного фильтра.

Проверка работы привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон

— Утапливаем до упора рукоятку привода воздушной заслонки («подсоса»), чтобы она полностью открылась.

открываем воздушную заслонку карбюратора 2105, 2107 Озон чтобы видеть положение дроссельной заслонки

— Помощник до отказа нажимает на педаль «газа» в салоне автомобиля. Она должна упереться в пол автомобиля. Дроссельная заслонка первой камеры, после этого действия, полностью открывается.

убеждаемся, глядя на карбюратор сверху, что дроссельная заслонка первой камеры полностью открылась при нажатой педали «газа»

Убеждаемся в этом, заглянув в первую камеру карбюратора и подсветив себе фонариком.

— Помощник отпускает педаль «газа» — заслонка должна полностью закрыться, перекрыв сечение первой камеры карбюратора без каких-либо зазоров.

Опять убеждаемся в этом визуально, снова подсветив фонариком в первую камеру.

Если в результате проделанной работы выявлено, что заслонка первой камеры или не полностью открывается, или не полностью закрывается то необходимо провести регулировку привода.

Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2105, 2107 Озон

1. Замеряем расстояние между центрами наконечников первой тяги привода, отсоединив ее.

измерение тяги привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

Оно должно составлять 8 см. Если оно не соответствует этой цифре, то вращая наконечники тяги добиваемся требуемого. Предварительно необходимо рожковым ключом на 8мм отвернуть контргайки перед этими самыми наконечниками. Наконечники тяги проще всего отсоединить поддев их шлицевой отверткой. После регулировки контргайки заворачиваем обратно.

2. Ставим тягу на место.

3. Проверяем работу привода.

Если положение дроссельной заслонки опять не соответствует норме, то

4. Отсоединяем пластмассовый наконечник второй тяги привода (он у нее один) от промежуточного рычага и вращая его в ту или иную сторону добиваемся правильного расположения заслонок.

Примечания и дополнения Если карбюратор снят с двигателя автомобиля можно провести проверку положения дроссельных заслонок.

— Несколько раз, поворачивая рычаги, открываем и закрываем заслонки.Они должны открываться плавно, без заеданий и закрываться четко. При этом должен быть слышен стук рычагов заслонок об их упоры.

— Смотрим на просвет в камеры карбюратора.Между кромками заслонок и стенками камер не должно быть зазоров. В зоне их прилегания не должно быть нагара и блестящего следа от ударения. Отрегулируйте необходимое положение заслонок винтами расположенными по краям карбюратора.

— Проверьте положение отверстий переходных систем первой и второй камер карбюратора.Они должны быть расположены выше кромки заслонки на 0,2 — 0,5 мм. Если это не так то топливо будет подтекать из них излишне обогащая смесь. Отрегулируйте положение заслонок винтами.

О работе привода дроссельной заслонки второй камеры карбюратора «Озон» смотрите на странице «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

Еще пять статей на сайте по регулировке и настройке карбюратора 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон

— Регулировка пускового устройства карбюратора 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

— Регулировка положения дроссельных заслонок карбюратора 2105, 2107 Озон
