Как проверить форсунки на дизельном двигателе не снимая с двигателя

3 простых метода диагностики топливных форсунок дизеля

1. Что делать, если форсунка стучит

Если форсунка стучит, не следует паниковать. Такое может произойти после установки нового элемента. Причина заключается в том, что механик перетянул соединение, в результате уплотнительная прокладка деформировалась и выступает из-под детали. Из-за этого, когда вы едете на машине, форсунка раскачивается в гнезде и стучит по корпусу ДВС.

Чтобы ликвидировать эту проблему, следует понять, какая из деталей издает стук:

заводим двигатель;
открываем капот;
поочередно отключаем жгуты проводов от контактов форсунки;
заметили, что после отключения питания форсунка перестала стучать, значит, причина в этом элементе;
глушим двигатель, выкручиваем форсунку из гнезда;
устанавливаем другую прокладку на место посадки, осторожно вкручиваем форсунку.

2. Если не поступает топливо

Форсунки будут работать неправильно, если отсутствует горючее. Проблема заключается не в конструкции этого элемента, а в том, что:

• шланги подачи дизельного горючего забиты;
• топливо протекает;
• насос неисправен;
• фильтр загрязнился.

Когда горючее не поступает на форсунку, следует продиагностировать все детали топливной системы. Возможно, отсоединились контакты от разъемов питания. Чтобы устранить поломку, подсоедините провода к форсункам.

3. Если форсунка на дизеле течет

В некоторых случаях во время работы ДВС форсунка начинает течь: из-под нее просачивается горючее. После осмотра вы сразу обнаружите эту проблему, поскольку двигатель будет в подтеках.

Течь образуется по множеству причин, чаще всего из-за того, что элемент плохо затянут либо прокладка пришла в негодность. Как отремонтировать механизм:

Выкручиваем элемент из гнезда.
Тряпочкой протираем форсунку, область ее вкручивания в ГБЦ.
Натираем деталь и область посадки мелом

Заметили, что он стал темным, значит, придется очистить форсунку ацетоном, затем протереть насухо.
Устанавливаем деталь в гнездо, не забываем заменить резиновый уплотнитель.
Заводим ДВС, смотрим, появится ли течь.
Если наблюдается протечка, придется установить новое медное кольцо.
Важно вкрутить форсунку до упора, но не перетянуть, иначе медный уплотнитель выйдет из строя.

Ремонт и регулировка дизельных форсунок

Для начала рассмотрим

В практике существует два вида ремонта – капитальный и замена неисправной форсунки рабочей. При первом виде ремонта вся форсунка полностью разбирается, дефектуется и обнаруженные неисправные детали заменяются новыми. После этого предстоит проверка форсунок дизельного двигателя на испытательном стенде. При соответствии всех проверяемых параметров Техническим условиям (ТУ), форсунка устанавливается в двигатель.

Сложность ремонта заключается во многих аспектах. Осуществить его качественно позволяет наличие знаний, опыта, использование специального инструмента и еще ряд других факторов.

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Диагностика с помощью электронного тестера

Действенным методом является контроль состояния системы мультиметром. Для тестирования не понадобится ничего демонтировать.

Предварительно обращаемся к технической литературе по данной марке автомобиля, чтобы выяснить эталонное значение сопротивления. Могут быть использованы конструкции, работающие на низком или высоком сопротивлении.

Откидываем минусовой контакт от аккумуляторной батареи, и разъединяем штекер от проверяемой форсунки. В этом случае поможет плоская тонкая отвертка, с которой можно отомкнуть фиксирующий замок.

Включаем тестер в режим омметра и проводим замер. Показания прибора не должны выходить за пределы 11…16 Ом в случае высокого значения. Для низкого сопротивления принят интервал в пределах 2…5 Ом.

Чистка форсунок

Загрязнение каналов, по которым проходит топливо, нарушает образование воздушно-топливной смеси и существенно ухудшает распыление топлива.

Решить данные проблемы помогает промывка, обеспечивающая удаление накопившихся загрязнений внутри топливных каналов.Чистка форсунок осуществляется следующими способами:

• При помощи ультразвука. Достаточно эффективный способ удаления отложений, который проводится на СТО. Форсунки помещают в жидкость и воздействуют на них ультразвуковыми колебаниями. Под их воздействием грязь в сопле разрушается довольно быстро.
• Промывка на стенде с помощью жидкостей. Очищение форсунок происходит под воздействием высокого давления за счет активной циркуляции жидкости. Этот способ наиболее эффективный.
• Промывка топливом, содержащим присадки. Этот метод довольно простой и не требует использования дорогого оборудования. В топливо добавляют специальную присадку, которая проходя через форсунку, растворяет отложения.
• Ручная промывка. Достаточно распространенный способ, не требующий использования специального оборудования. Форсунки демонтируют с рейкой и хорошо фиксируют над емкостью. По прозрачной трубке подается очищающая жидкость. Дозатор форсунки активируют при помощи по проводам аккумулятора электрического тока. Очистка происходит через 10-15 минут распыления жидкости.

Важно! Чтобы форсунки служили долго, рекомендуется использовать фильтр для дизельного топлива тонкой очистки

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки;
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
• включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Чистка форсунок дизельного ДВС

Оценив наличие проблемы, в ряде случаев восстановить работоспособность можно очисткой или промежуточным по сложности ремонтом. Убрать загрязнения допускается химическим и механическим способами.

Ультразвук

Воздействие акустическими колебаниями высокой частоты достаточно эффективно, часто с деталей смываются даже нанесённые на заводе надписи специальными красками.

Снятая форсунка помещается в ванну, наполненную чистящей жидкостью, к которой подключён мощный излучатель ультразвука. Процесс очистки продолжается около 20 минут, после чего результаты контролируются на стенде.

Наиболее современные форсунки, где содержится много нежных пластиковых деталей, могут начать работать ещё хуже, чем до очистки, поэтому проверять их надо по всем параметрам, а не только по виду факела.

Очистка на стенде

Через загрязнённый инжектор проливается под давлением специальная промывочная жидкость, представляющая собой очень эффективный растворитель.

Это самый надёжный способ чистки, поскольку деталь не подвергается никаким разрушительным воздействиям, а всё акцентировано именно на растворении отложений и загрязнений.

Одновременно с помощью того же стенда контролируются результаты работы, после чего можно будет принять максимально точное решение о возможности дальнейшего использования распылителей.

Использование присадок

В продаже имеется большое количество всевозможных моющих присадок для дизельной аппаратуры, работающих при простом добавлении их в топливо.

Эффективность подобного способа достаточно сомнительна, поскольку в качественном дизтопливе такого рода вещества уже присутствуют и при постоянном использовании не допускают появления отложений. А уже имеющиеся смывать затруднительно из-за низкой концентрации моющих компонент.

К тому же можно получить обратный эффект в случае сильно загрязнённой системы, когда крупные фракции отделятся и попадут в узкие места, полностью их закупорив. Тем не менее, получение положительного результата тоже не исключается.

Ручной способ

Может производиться, как с разборкой форсунки, так и методом проливания через неё чистящей жидкости. В последнем случае это ничем, кроме сложности, не отличается от промывки на стенде.

При разборке форсунки там, где это допускается конструктивно, можно очистить и притереть клапаны, снять загрязнения механически с доступных деталей, даже прочистить мягкой проволокой отверстия распылителей.

Главное проявлять достаточную осторожность с учётом прецизионной точности всех деталей. Для промывки используется всё та же жидкость для очистки инжекторов

Диагностика форсунок в домашних условиях

С определённой степенью точности вычислить неисправный прибор можно и в условиях гаража. Для начала надо определить конкретное местоположение подозрительной форсунки.

Обороты работающего на холостом ходу дизеля выставляются и фиксируются такими, чтобы его неравномерность работы проявлялась максимально отчётливо. Затем одним из подходящих способов с форсунки снимается давление топлива, для чего ослабляется крепление подводящего штуцера. Исправный инжектор вызовет при этом куда более заметную реакцию двигателя, чем имеющий отклонения в работе.

У электромагнитной форсунки можно измерить сопротивление обмотки соленоида с помощью мультиметра. Значение его может составлять от единиц Ом до двух десятков, более точно можно узнать из документации на конкретный прибор. В любом случае, обрыв будет означать полную неисправность катушки.

На простейших гидромеханических форсунках можно замерить давление начала открытия клапана при помощи тройника, манометра и контрольной заведомо исправной детали. Возможны изменения в калибровках пружины, что вызовет отклонение угла впрыска.

Проверка на перелив (слив в обратку)

В системе Common Rail управление впрыском производится при помощи специального обратного клапана, открытие которого создаёт необходимый перепад давлений на штоке основного клапана, в результате чего он также открывается и производит подачу в цилиндр.

Износ и загрязнение приводит к тому, что в обратную магистраль поступает слишком много топлива, и давление в рампе падает. Мотор запускается с большим трудом.

Для проверки со всех форсунок снимаются шланги обратки, а вместо них устанавливаются обычные прозрачные колбы медицинских шприцев с трубочками от систем капельниц. При работе мотора на холостых оборотах исправные форсунки выделяют в обратку совсем немного топлива, обычно это единицы миллилитров в минуту.

Неисправная выдаст в разы больше, конкретное значение зависит от типа прибора и двигателя, но если хотя бы превышение над исправными будет трехкратным или более, форсунка подлежит ремонту или замене.

Диагностический стенд

Хороший профессиональный стенд проверки инжекторов содержит набор плановых тестов, которые помимо экспресс-диагностики способны определить более тонкие неисправности.

Простейшая стендовая проверка производится на удержание форсункой рабочего давления, а также на возможные её загрязнения и износы. Визуально оценивается форма факела при распылении калиброванной жидкости. Определяются базовые способности прибора, при невыполнении которых инжектор однозначно бракуется.

Более сложные тесты определяют соответствие проверяемой детали на работу во всех режимах от холостого хода до максимальной мощности, проверяют быстродействие клапанов в режимах предварительного впрыска, а также состояние обратных клапанов.

Только так можно оценить общее состояние и возможность уложиться в действующие нормы по экологичности выхлопа, а также предсказать остаточный ресурс. Результатом работы профессионального стенда станет кодирование условного состояния форсунки.

Специальные приборы

Отдельные функции инжекторов можно проверять и специализированными установками.

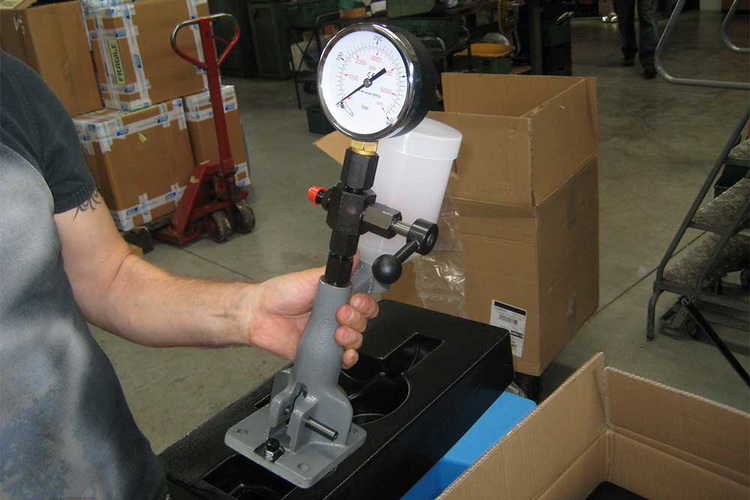

Например, гидромеханические форсунки можно протестировать прибором, создающим давление топлива, при котором клапан должен открываться, и убедиться, что оно находится в заданных рамках. Устройство содержит ручной насос и манометр.

Есть и более сложные конструкции, как входящие в состав дизель-тестеров, так и автономные. Они обычно снабжены ручным или электрическим ТНВД, гидроаккумулятором, измерительной аппаратурой, прозрачными колбами для визуального контроля. Вполне доступны для самостоятельного изготовления.

Как определить, троит ли двигатель?

Если вы решили определить самостоятельно, троит ли двигатель при работе, то стоит придерживаться определенных исходных данных. Для начала необходимо вспомнить, какой звук мотора был раньше во время поездки, попытаться найти различия в работе самого двигателя, посмотреть, «плавают» ли обороты, при разгоне автомобиля постараться определить, потерял ли он мощность или нет

Это, конечно, под силу только опытному автомобилисту, причем важно, чтобы на автомобиле, который под подозрением, он проездил значительное время

Определить эту неисправность можно и на прогретом автомобиле. Вам предстоит встать около выхлопной трубы и прислушаться, нет ли равномерно различимых звуков «бу-бу-бу», которые означают, что двигатель троит. Это обязательно надо делать только на прогретом автомобиле, так как характерный звук могут издавать и просто замерзшие рабочие части машины.

При заведенной машине необходимо почувствовать, как автомобиль будет работать на холостом ходу. Если его работа неравномерна, он периодически дёргается, то это может означать, что у вас есть неполадки с одним из цилиндров. Если вы все же сомневаетесь, троит ли двигатель или нет, то необходимо обратиться к опытному специалисту или же на СТО. Нужно знать, что эта поломка очень серьезная и требует срочного ремонта.

Как проверить распылитель на дизельной форсунке

Вы можете визуально проверить распыление топлива на инжекторах системы TBI. Распылитель потока топлива легко доступен, что позволяет быстро проверить его на возможные проблемы.

Проверка топливного распыления

1. Снимите крышку с корпуса воздушного фильтра (там, где стоит воздушный фильтр).
2. Попросите помощника запустить (или проверните двигатель, если он не запускается).
3. Проверьте схему распыления, поступающую от инжектора.

* Топливо должно выходить частично распыленным в форме перевернутой буквы V. Один сплошной спрей (струя) или неправильный рисунок означает, что инжектор нуждается в очистке или что внутренняя часть изношена или сломана.

Вы можете попытаться исправить неправильную форму распыления топлива, добавив в топливный бак качественную чистящую присадку топливной системы. Или возьмите свою машину в сервисный центр и попросите их почистить систему.

* С другой стороны, если вы не видите выходящего топлива, для этого может быть несколько причин:

• Заблокирован топливный инжектор
• Он не получает мощность
• Плохой регулятор давления топлива
• Топливный фильтр забит
• Неисправный топливный насос

Для устранения неполадок примените тесты, описанные в следующем разделе.

Компоненты электронной системы впрыска топлива.

Как самому почистить форсунки инжектора в домашних условиях

Мы постепенно подошли к очень важному вопросу «как почистить форсунки?». Хочется отменить, что забитые форсунки составляют 60% от всех неисправностей с ними

В связи с такой распространённостью, было придумано несколько методов по их очистке, среди которых очистка форсунок в домашних условиях:

• промывка с помощью присадок проводится без снятия форсунок с двигателя. В топливный бак добавляют специальную очищающую присадку, которая помимо форсунок, нормализует работу всего мотора. Их имеется огромное количество, и выбирать приходится по своему усмотрению;
• прочищение форсунок на ультразвуковом стенде (часто можно встретить как «ультразвуковая промывка», или «промывка форсунок ультразвуком») довольно тяжелый и специализированный метод, в основе которого лежит эффект кавитации. Форсунки в ультразвуковой ванне проходят многоразовую процедуру промывки и демонстрируют хорошее распыливание после прочистки;
• промывка разборной форсунки по утверждениям многих водителей чревата потерей вакуумных функций и герметичности. Однако подобную процедуру, как правило проводят с помощью промывочной установки на СТО, или спринцовкой в домашних условиях. Для этого используют специальную промывочную жидкость.

При электромагнитной очистке уровень распыление проверяют многократно до соответствующего результата.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

• набор рожковых или накидных ключей;
• отвёртки под прямой и крестовый шлиц;
• чистая сухая ветошь;
• максиметр;
• промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Обзор Audi Q5

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены. Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

• тонкую шлицевую отвёртку;
• рожковые ключи на «10» и «13»;
• небольшую пустую ёмкость для слива бензина;
• шило.

Действия выполняются в определённом порядке:

1. Автомобиль устанавливается на ровном месте.
2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
3. От аккумулятора отсоединяется «минусовой» провод.
4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.

   Отвёрткой ослабляется хомут шланга

6. Снимается рукав, вентилирующий картер.

   Ослабляется крепёж и снимается шланг картерной вентиляции

7. Отсоединяется трубка вакуумного усилителя тормозной системы.

   Ослабляется хомут и отключается шланг вакуумного усилителя

8. Ослабляется хомут и снимается шланг регулятора давления горючего.

   Откручивается крепёж, снимается шланг регулятора давления топлива

9. Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.

   Снимаются все гайки и наконечники проводов «массы»

10. От штуцера рампы отсоединяется бензошланг подачи бензина.

    От рампы отключается топливный шланг

11. С патрубка системы холостого хода снимается шланг вентиляции картера.

    Снимается шланг, вентилирующий картер

12. От регулятора давления горючего отсоединяется сливной бензошланг.

    С устройства, регулирующего давление, снимается шланг

13. Откручиваются винты крепления, снимается топливная рампа.

    Откручиваются крепёжные винты и снимается рампа

14. Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

    Разъём управляющего кабеля вынимается из гнезда распылителя

15. Форсунка извлекается из коллектора.

    Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

• гаечные ключи на «17» и «13»;
• тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.

   Места расположения фиксаторов и гаек, которые нужно открутить и снять

4. Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
5. Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

   Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе

6. Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

   Инжекторы аккуратно извлекаются из своих гнёзд

Установка распылителей производится в обратном порядке. Если повреждены уплотнители (манжеты) фиксирующих болтов и форсунок, их следует заменить новыми.

Это интересно: Промывка двигателя: поддерживаем «сердце» авто в чистоте

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

https://youtube.com/watch?v=Ed2ytqF8ePs
