Датчик кислорода ваз 2114 признаки неисправности, замена и ремонт

Как изготовить обманку

Обманка лямбда зонда своими руками ваз 2114 может быть изготовлена тремя различными способами:

1. При помощи металлической втулки.
2. При помощи электрической схемы.
3. При помощи перепрошивки контрольного блока.

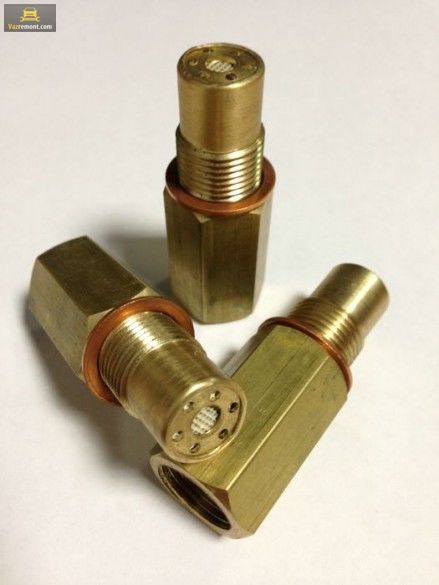

Обманка лямбда-зонда

Первый вариант — самый простой. Для него понадобится лишь установить специальную втулку, располагающуюся между датчиком и выхлопной трубой. Правда, для того, чтобы сделать втулку, понадобится токарный станок по металлу либо услуги токаря.

Из другого инструмента и материалов понадобятся:

• набор ключей;
• отвертка;
• заготовка из металла.

Выполняется втулка по следующей схеме:

Устанавливается готовая втулка следующим образом:

1. Автомашина устанавливается на яму либо эстакаду.
2. Отключается минусовая клемма от АКБ.
3. Выкручивается лямбда-зонд.
4. Внутренняя резьба втулки накручивается на внешнюю резьбу датчика.
5. Лямбда-зонд с установленной втулкой монтируется на место.

Установка обманки

После подобной процедуры следует запустить двигатель автомобиля. Сигнальный значок, говорящий о неполадке двигателя, должен при этом пропасть. Вызвано это тем, что втулка несколько отодвигает кислородный датчик от струи выхлопных газов, благодаря чему лямбда-зонд «видит» большее количество кислорода.

Вместо втулки можно использовать и электрическую «обманку».

Схема подключения лямбда-зонда

Для того, чтобы ее сделать, понадобится нож, паяльник, паяльные принадлежности, резистор сопротивлением 1 МОм и конденсатор емкостью 1 мкФ. Резистор при этом нужно будет впаять посередине синего провода, соединяющего датчик с его клеммной колодкой, а конденсатор нужно будет припаять одной ножной к синему проводу, прямо перед припаянным резистором (со стороны колодки), а другой ножкой — к белому проводу (также соединяющему датчик с его колодкой).

Электронная обманка лямбда-зонда

Если такой вариант кажется сложным, то можно купить в автомагазине или на рынке уже готовые электронные модули-обманки. Правда, стоить они будут существенно дороже, чем самодельная схема из двух деталек.

Последний вариант обманки — это перепрошивка электронного блока контроля, при котором блокируется поступление сигналов с одного из зондов. Выполнять ее следует только профессионалам, поскольку неправильная прошивка может привести к нарушениям в работе двигателя и некоторых других агрегатов. Кроме этого, восстановить первоначальные значения и возобновить нормальную работу датчиков в дальнейшем может быть весьма проблематично.

Диагностика

Как всегда, перед заменой любого устройства, его необходимо проверить на работоспособность. Для диагностики лямбда-зонда сгодится обычный мультиметр, на шкале его показаний могут быть следующие значения:

• 0.8-0.9В – нормальный показатель верхнего уровня сигнала;
• 0.1-0.2В – стандарт для нижнего.

По заявлению производителя эксплуатационный срок устройства составляет более чем 80 тысяч км пробега. Но только при условии, что все требования ГОСТа в процессе изготовления датчика кислорода были соблюдены. Отзывы бывалых шоферов и правда подтверждают высокий ресурс изделия. Более того, по их словам в среднем лямбда-зонд служит в два раза дольше, а это ни много ни мало – 160 тысяч км.

Какое влияние ДК оказывает на работу двигателя?

Исправный датчик кислорода – это залог бесперебойного функционирования силового агрегата. Минимальное снижение характеристик смеси воздуха и топлива, которое контролирует именно этот прибор, приводит к снижению эффективности мотора. Устойчивые обороты, отсутствие колебаний и в принципе правильная работа двигателя напрямую зависит от лямбда-зонда.

Если при резком нажатии на педаль газа, происходят рывки автомобиля, а силовой агрегат отчетливо троит, есть вероятность выхода из строя ДК. Весьма возможно, что такое поведение машины обуславливается невозможностью лямбда-зонда подстроить смесь под обороты двигателя.

Кроме того, когда замечается повышенный выброс выхлопных газов в окружающую среду причина также скорее всего в датчике кислорода. Ведь именно он отвечает за уничтожение остатков вредных веществ в выхлопной трубе.

В чем секрет эффективности прибора?

Если нет желания прибегнуть к процедуре замены лямбда-зонда раньше выхода его эксплуатационного срока, рекомендуем придерживаться некоторых рекомендаций:

• не игнорируйте требований, указанных в руководстве к ВАЗ 2114, используйте только оптимальную марку бензина;
• добавляя отдельные присадки в топливо, убедитесь в их качестве и совместимости с вашей маркой автомобиля;
• скажите нет герметикам в качестве фиксирующего элемента во время установки датчика;
• при проблемах со стартом мотора, не стоит мучить автомобиль бесперебойно крутя стартер, всегда выдерживайте определенную паузу между попытками;
• диагностируя цилиндры никогда не отключайте свечи;
• лямбда-зонд имеет свой температурный предел, который составляет 950 градусов, поэтому избегайте перегрева выхлопной системы;
• агрессивные вещества химического типа способны навредить электродам датчика кислорода, исключите вероятность их использования для обработки главного элемента ДК;
• соединение лямбда-зонда и выхлопной трубы всегда должно быть герметичным, следите за этим.

Основные симптомы неисправностей

Каждый автовладелец знает, что машина всегда предупреждает о будущей поломке. Намеки могут совершенно разными, но факт остается фактом! Поэтому если быть предельно внимательным к поведению своего транспортного средства проблему можно решить еще до ее появления.

Если говорить конкретно про датчик кислорода ВАЗ 2114, признаки неисправностей могут быть такими:

• нестабильные обороты, машина глохнет при мягком нажатии на педаль акселератора;
• снижение динамических характеристик автомобиля;
• повышенный расход топлива;
• постоянное потрескивание в области катализатора после отключения двигателя;
• появление аромата, напоминающий протухшие яйца – объясняется такая вонь просто, в катализаторе чрезмерно много несгоревшего бензина.

Даже если выход из строя датчика кислорода на лицо, не спешите отправляться за его покупкой. Дело в том, что в зависимости от года выпуска на ВАЗ 2114 могут быть установлены разные модификации ДК. Так на старых авто производитель устанавливал однопроводные устройства, сейчас в ходу четырехпроводные.

Что будет, если отключить лямбда-зонд?

Те, кто намерен игнорировать требования производителя и отключить датчик кислорода, должен готовиться к пагубным для двигателя последствиям:

• мотор станет работать некорректно;
• уровень содержания вредных веществ в выхлопных газах существенно увеличится;
• повысится расход;
• возникнет потребность в переустановки программного обеспечения ЭБУ.

Исходя из этого каждый обладатель четырнадцатой модели должен сделать определенные выводы. Чтобы не раздувать из мухи слона проще собственными руками своевременно все исправить. Ну или на крайней случай посетить сервисную станцию обслуживания.

Общие рекомендации

При покупке нового элемента, отдайте предпочтение тому, что имеет дополнительный обогрев. Такой зонд начинает корректно работать уже при температуре в 300 градусов, что в итоге обеспечивает более стабильное функционирование двигателя.

В то же время на автомашины, на которые изначально монтировались принудительно подогреваемые кислородные датчики, обычные поставить невозможно, если только не внести определенные изменения в схему.

Чтобы облегчить процедуру замены, рекомендуется перед ней немного прогреть двигатель. В этом случае теплая выхлопная труба слегка расширяется и, соответственно, скрутить зонд окажется гораздо проще. Не забудьте только надеть плотные перчатки, чтобы не обжечься.

Если вы не уверены, какой именно датчик вам необходим – возьмите с собой в магазин старый. Продавец сможет без особого труда подобрать подходящий вариант.

Это видео позволит лучше представить себе процесс замены кислородного зонда:

Проверка питания датчика (напряжение на датчике кислорода)

Прежде чем заменить датчик, нужно удостовериться, что на него поступает питание и исправны все цепи.
Для этого открываем капот и отсоединяем разъем датчика (он прикреплен хомутом к патрубку системы охлаждения).

1. Проверяем цепь нагревательного элемента.
   Берём тестер и его «минус» подключаем к двигателю, «плюс» крепим на контакт «В». Включаем зажигание и смотрим на показания тестера: должно показывать 12в. Если показания тестера меньше 12в или вообще отсутствуют, то либо разряжен аккумулятор (что мало вероятно), либо обрыв цепи питания (устраняем неисправность). Так же может быть неисправна , но как правило, бортовой компьютер сразу свидетельствует о данной ошибке.
2. Проверяем цепь чувствительного элемента.
   Измеряем напряжение между контактами «А» и «С». минус на «С» плюс на «А». Напряжение должно быть 0,45в. Если напряжение отсутствует или отличается на 0,02в и более – то неисправна цепь питания (нужно найти и устранить) или неисправен ЭБУ (что так же мало вероятно).

Полностью проверить датчик на работоспособность можно только при помощи осциллографа, чего нет у большинства автолюбителей, поэтому я не вижу смысла описывать данную ситуацию. Скажу лишь то, что для проверки нужно будет искусственно прибеднять и обогащать топливную смесь и смотреть на показания датчика. Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Существуют так называемые «иммитаторы лямбда-зонда». Скажу сразу, что они не подойдут к нашим авто, т.к. ЭБУ не читает их сигналы.

Следует точно понимать принцип работы датчика

Обратите внимание на следующие ошибки

Низкий уровень сигнала датчика означает, что смесь слишком богатая.

Высокий уровень датчика показывает что смесь слишком бедная.

Обратите внимание, что данные ошибки показывают состояние топливной смеси, а не фиксируют неисправность датчика.
Поэтому, при возникновении данных ошибок, сперва нужно смотреть на давление топлива и наличие в системе впуска подсосов воздуха, а уже потом обращать внимание на сам датчик. Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси

Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси.

Этот датчик имеет еще и другое название. Лямбда зонд что это за конструкция и откуда появилось это название. Основу датчика составляет твердый керамический электролит выполненный из диоксида циркония, который в свою очередь покрыт оксидом иттрия. Поверх всего по керамическому элементу произведено напыление пористых, токопроводящих электродов из платины.

Принцип действия у него как у гальванического элемента. После установки в выпускной коллектор он разогревается в потоке выхлопных газов до 300 — 400 градусов. Именно в разогретом состоянии циркониевый электролит получает проводимость и обеспечивается его нормальное функционирование. Установлен лямбда зонд таким образом, что один из электродов дышит наружным воздухом, второй — смесью выхлопных газов. Когда на одном из электродов меняется количество кислорода, возникает разница потенциалов передающаяся в виде сигнала на управляющую систему двигателя, которая регулирует подачу топлива на впрыск.

В науке о соотношениях элементов в природе, стехиометрии, лямбда означает соотношение реального количества воздуха к необходимому.

Теоретически оптимальное соотношение
— это когда лямбда равна 1, то есть реального воздуха в смеси столько же, сколько необходимого.

Если лямбда больше единицы
— это бедная смесь, если это значение меньше единицы — богатая смесь, то есть в смеси избыток бензина, не хватает кислорода для его сжигания.

Для силового агрегата автомобиля оптимальным считается лямбда равное 14,7: 1, то есть бедная смесь. Это объясняется тем, что для эффективного сжигания СО и СН на катализаторе требуется определенное количество кислорода. Современный лямбда зонд ВАЗ 2114 работает как пороговый элемент.

Как ухаживать за датчиком кислорода

Лямбда зонд — относится к непростым и затратным деталям, поэтому не стоит удивляться его высокой цене

Чтобы не пропустить важные признаки неисправности лямбда зонда ВАЗ 2114, важно проводить технический осмотр не реже каждых 35 тысяч километров пробега. Почему важно делать такую диагностику? Это поможет найти неисправности не только в самом датчике, но и заметить возможные неполадки с двигателем

Возможные неисправности зонда

Как и любая другая деталь, катализатор не вечен, поэтому через определенное время он изнашивается или выходит из строя. Теоретически, эта деталь должна исправно служить около 150 тысяч километров пробега. Но при хорошем сервисе большинство датчиков могут прослужить гораздо дольше.

Какие же типичные признаки неисправности лямбда зонда в ВАЗ 2114?

• увеличенный расход топлива (иногда даже до 50 процентов);
• появление темного дыма из выхлопной трубы;
• в выхлопных газах появляется больше вредных соединений;
• уменьшается мощность двигателя.

Эти симптомы подтверждают, что лямбда зонд ВАЗ 2114 неисправен. Какие еще методы есть, чтоб проверить, правильно ли работает датчик?

1. Проверка на механические повреждения;
2. проверка состояния штекера;
3. проверка состояния всех кабелей, которые подключены к датчику;
4. проверка состояния самого контроллера, с использованием специальных устройств;
5. диагностика при помощи компьютера.

Среди самых частых сбоях и их причин можно выделить несколько моментов, на которые особенно стоит обратить внимание

• На износ детали указывает внутреннее короткое замыкание. При внешнем же коротком замыкании причиной может быть повреждение проводов (часто они повреждение возникает в результате механических воздействий). Когда расплавляется кабель или вилка, тогда отсутствует напряжение. Также при слишком высокой температуре выхлопных газов случается перегрев зонда. Чаще всего это связано с ослаблением клапана.
• Зонд загрязнен белым или красным покрытием, это вызвано использованием неподходящих топливных присадок или некачественного топлива. А вот если появляются масляные или черные покрытия — это значит, что износился двигатель и пропускается большое количество моторного масла в выхлопные газы. Когда появляется зеленый цвет — значит что в камеры сгорания попадает охлаждающая  жидкость. Темно-коричневые загрязнения зонда — неподходящая топливно-воздушная смесь или отказ системы впрыска.
• Также могут присутствовать механические повреждения проводов, вызваны внешними короткими замыканиями. А также возможны механические повреждения зонда — например камень, попавший во время вождения или неправильный монтаж.

Обманка кислородного датчика

Если появились симптомы неисправности каталитического нейтрализатора или лямбда-зондов, то решить возникшую проблему поможет обманка. Она может быть как механическая, так и электронная. Первую можно изготовить самостоятельно при наличии требуемых инструментов и умений.

Для установки механической обманки необходимо:

• Снять родной датчик кислорода с транспортного средства.
• Вкрутить лямбда-зонд в обманку. При этом может потребоваться установка герметизирующих шайб или колец.

Собранную конструкцию из датчика и обманки следует вкрутить в посадочное место.

При применении электронной обманки она подключается к клеммной колодки взамен родного лямбда-зонда. На место датчика ставится заглушка.

Добро пожаловать! Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание! Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Где находится датчик кислорода? На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода? Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя? Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Описание кислородного датчика

Что же такое датчик кислорода ВАЗ 2114, какими симптомами поломок характеризуется это устройство, для чего оно используется? Для начала предлагаем ознакомиться с основными характеристиками регулятора.

Предназначение и местоположение

Лямбда зонд представляет собой электромеханический контроллер, использующийся для определения содержания объема кислорода в отработанных газах. Эксплуатация датчика кислорода ВАЗ 2114 и 2115 является обязательной в этих моделях из-за требований экологичности выше «Евро 2». Суть в том, что экологические нормы сегодня требуют от машин минимального содержания вредных примесей и веществ в отработанных газах. А снизить их уровень возможно только в результате образования оптимальной топливовоздушной смеси.

Что касается расположения лямбда зонда, то это устройство может быть установлено в разных местах, в данном случае все зависит от модификации силового агрегата. В «четырках», оснащенных ДВС объемом 1.5 литра, кислородный регулятор устанавливается на приемной магистрали, получить доступ к устройству можно только из-под днища. В моторах объемом 1.6 литра расположение кислородного датчика более удобное, поскольку он установлен на верхней части корпуса выпускного коллектора.

Обозначение контактов устройства

Устройство и принцип работы

Основные с оставляющие элементы регулятора:

1. Наконечники, выполненные из керамики и оснащенные защитными экранами, а также технологическими отверстиями для отбора выхлопных газов и атмосферного воздуха. Данные компоненты считаются основными, они представляют собой электроды, с которых снимается разность потенциалов.
2. Токопроводящий компонент, нагревающийся до высоких температур. Эта деталь устанавливается внутри наконечников.
3. Токосъемник электрического импульса, он располагается на средней части.
4. Металлический корпус с резьбой. В него монтируются все компоненты кроме чувствительных частей наконечников. Резьба необходима для крепления устройства.
5. Провода, зафиксированные с помощью уплотнительного элемента. Как правило, это два белых проводка, использующиеся для контакта с системой подогрева, а также один черный провод — сигнальный и белый (либо черный) — масса, то есть заземление.

Принцип действия устройства аналогичный гальваническим компонентам. Кислородный контроллер должен разогреваться до 300-400 градусов при работе, это позволяет обеспечить наиболее оптимальную проводимость циркониевого электролита. Соответственно, эти показатели обеспечивают наиболее оптимальную функциональность лямбда зонда.

Принцип функционирования заключается в замере объема концентрации кислорода в воздухе и отработавших газах авто. В том случае, если концентрация меняется, на наконечниках регулятора образуется напряжение, которое может быть слишком высоким или низким, в зависимости от ситуации. Образование низкого напряжения связано с избытком объема кислорода в системе.

Если же системе недостаточно используемого кислорода, то на наконечниках устройства будет образовываться высокое напряжение. Данные об объемах передаются на управляющий блок, который, основываясь на полученных данных, производите регулировку подачи воздуха в цилиндры. Соответственно, так осуществляется регулировка объемов горючей смеси.

Фотогалерея «Расположение и разновидности»

В «Четырках» может использоваться несколько видов регуляторов:

1. Бош, каталожный номер 0258005133, соответствует нормам токсичности Евро-2. Он долгое время использоваться на моторах объемом 1.5 л, на ВАЗ 2114 с нормой Евро-3 такие лямбда-зонды стали применяться в качестве первых, они монтировались до катализатора. В качестве второго регулятора использовались контроллеры, оснащенные «обратным» разъемом.
2. Бош, каталожный номер 0258006537. Такие девайсы стали ставиться на машины, выпущенные после октября 2004 года. В таких устройствах конструкция подразумевает использование нагревательного компонента. Допускается установка кислородных контроллеров от других производителей, главное, чтобы их конструкция была идентичной (автор видео — Дмитрий Мазницын).

Требуемые инструменты

Для замены датчика кислорода на ВАЗ 2114 необходимы инструменты из перечня ниже.

Таблица — Инструменты для замены кислородного датчика

Наименование	Примечание
Гаечный ключ	«на 22»
Отвертка	С плоским и крестовым лезвием
Накидной ключ	«на 13», «на 15»
Проникающая смазка	Например, ВД-40
Ветошь и металлическая щетка	Для очистки загрязненных поверхностей

Для замены датчика кислорода на восьмиклапанной ВАЗ 2114 необходимо воспользоваться нижеприведенным алгоритмом.

• Установить машину над смотровой ямой.
• Открыть капот.
• Отключить минусовую клемму от аккумулятора.
• Снять защиту картера.
• Рассоединить клеммную колодку.

Открутить датчик кислорода.

• Установить новый датчик кислорода.
• Собрать все в обратной последовательности.
• Проконтролировать работу мотора.

Для замены управляющего датчика кислорода на ВАЗ 2114 необходимо придерживаться нижеизложенной инструкции.

• Открыть крышку капота.
• Снять напряжение бортовой сети.
• Демонтировать декоративный кожух силовой установки.

Нажать на фиксатор клеммной колодки и разъединить ее.

Выкрутить датчик кислорода.

• Установить новый лямбда-зонд в обратной последовательности.
• Проконтролировать работу двигателя.Пошаговая инструкция, которая приведена ниже, поможет поменять диагностический датчик кислорода.
• Открыть капот.
• Обесточить бортовую сеть.
• Снять декоративную крышку и элементы, которые мешают доступу к датчику.
• Открутить датчик. Для доступа к нему может потребоваться удлинитель.

• Установить новый лямбда-зонд.
• Собрать все в порядке обратном снятию.
• Проверить работу ДВС.

Причины неисправности

Выше были приведены данные касательно срока службы лямбда-зонда, который находится в диапазоне 80-160 тыс. км.

В целом ресурс датчика кислорода определяется с учетом различных условий эксплуатации автомобиля:

• низкое качество топливной смеси. Содержание в отработанных газах большого количества свинца и железа приводит к ускоренному износу электродов датчика;
• устаревшие или испорченные маслосъемные кольца, колпачки, использование которых обуславливает проникновение масла в смесь и, соответственно, выхлопную систему;
• появление в выхлопной системе хлопков, которые вызывают деструкцию поверхности датчика;
• перегрев устройства, что возникает из-за подачи неочищенного топлива (засорение очистных фильтров);
• выработка ресурса;
• механическое повреждение датчика кислорода при движении авто.

С целью создания оптимальных условий для эксплуатации датчика кислорода 2114 необходимо соблюдать следующие правила: использовать топливо, рекомендованное для ВАЗ 2114, не фиксировать датчик с помощью силиконового герметика, проверять качество и сертификацию присадок.

Также нельзя обрабатывать керамические наконечники химически активными жидкостями, допускать перегрев системы выхлопа, предотвращая скопление несгоревшего топлива (температура эксплуатации датчика не превышает 950 град).

Самостоятельная диагностика ЛЗ

Как проверить датчик кислорода? В первую очередь проверяются корпусы лямбда зондов, если на них имеются повреждения, они могут сообщить о многом.

Если корпус устройства целый, то следует произвести диагностику устройства при помощи измерительного девайса:

• в идеале значение нижнего уровня сигнала должно составлять около 0.1-0.2 вольт;
• показатель верхнего уровня сигнала должен составлять от 0.8-0.9 вольт.

Если питание на штекере устройства отсутствует, то наиболее проверенным способом будет использование того же вольтметра:

• отрицательный щуп устройства подключается к мотору (масса);
• положительный щуп следует подключить к контакту В на штекере.

При этом тестер должен выдать около 12 вольт напряжения. Если напряжения нет, это свидетельствует об обрыве в цепи. Если показатель напряжение более низкий, это может говорить о разряженном АКБ. Также вполне возможно, что причина кроется в окисленном контакте на разъеме (автор видео — Александр Скрипченко).

Почему умирает лямбда-зонд?

Выше мы уже уточнили, что ресурс кислородного датчика составляет 80-160 тыс. км. Наверное, у вас возник вопрос: почему же такой разброс в ресурсе, целых 80 тыс. км? На самом деле, это зависит от условий, в которых эксплуатировался автомобиль:

1. Плохой бензин, в выхлопе которого содержится много свинца и железа, забивает электроды датчика за несколько заправок.
2. Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.
3. Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.
4. Из-за неправильной смеси, угла опережения зажигания, вследствие чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

• Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
• Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).

• Разрезаем хомуты, разъединяем разъемы.
• Оставляем систему остывать.
• Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
• Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
• Соединяем провода с разъёмам.
• Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
• Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

1. На корпус датчика попала охлаждающая, либо тормозная жидкость
2. В используемом топливе большое содержание свинца
3. Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
4. Датчик просто выработал свой ресурс
5. Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

1. Автомобиль стал потреблять больше топлива, чем обычно
2. Автомобиль стал двигаться рывками
3. Двигатель стал работать нестабильно
4. Нарушилась нормальная работа катализатора
5. При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.
