Регулятор холостого хода: принцип работы, неисправности, виды регуляторов

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

• отвертка с крестовым наконечником;
• средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
• гаечные ключи;
• ключи Тоrх;
• ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

Двигатель машины должен быть отключенным и остывшим.
Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
Средство для очистки распыляется на закрытую заслонку дросселя

Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями

После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

Состояние устройства перед очисткой

Внешний вид датчика после того, как его прочистили

Место установки контроллера холостых оборотов

Визуальный осмотр и чистка регулятора и клапана холостого хода

Шаг 1: Доступ к клапану. Информацию о положении клапана IAC на вашем автомобиле см. В руководстве по техническому обслуживанию автомобиля.

Шаг 2: Отсоедините клапан. Найдите электрическое соединение клапана и отсоедините клапан холостого хода.

Шаг 3: Снимите клапан с автомобиля . Используйте процедуру, описанную в руководстве по техническому обслуживанию автомобиля, чтобы снять клапан.

Шаг 4: Проверьте клапан холостого хода. Осмотрите клапан и место установки на наличие отложений углерода, ржавчины или грязи. Проверьте штифт клапана и место установки на наличие повреждений.

Шаг 5: Очистите клапан и обводной канал . Используйте угольный очиститель или растворитель для впускного очистителя, чтобы удалить мусор и грязь с клапана. Используйте соломку, прилагаемую к аэрозольному баллончику, для очистки места установки клапана и обходного канала.

Предупреждение . Не используйте металлические проволочные щетки для очистки клапана или обходного контура. Очистка стен или колышков металлической проволочной щеткой может изменить функцию клапана.

Шаг 6: Установите клапан. Установите клапан с НОВОЙ прокладкой. Использование старого уплотнения может привести к утечке вакуума или потере охлаждающей жидкости на автомобилях, охлаждающая жидкость которых протекает через клапан.

Шаг 7: Запустите двигатель . Если вы использовали много растворителей, двигатель может за короткое время работать шероховато, так как он забирает растворитель и сгорает. После короткого периода грубой работы холостой ход должен нормализоваться.

Замена ДПДЗ

Замена автодатчика проходит в несколько этапов, она довольно проста, ее может провести даже начинающий автолюбитель. Сначала нужно выключить зажигание и отсоединить провод от клеммы со знаком минус на аккумуляторной батарее. Потом следует отжать защелку из пластика, а также отключить от датчика колодку с имеющимися проводами. Чтобы полностью снять заменяемый прибор, следует открутить два болта с помощью крестовидной отвертки.

В качестве уплотнителя между патрубком дросселя и датчиком применяется поролон. Он является комплектующим и тоже нуждается в замене. При установке купленного прибора нужно тщательно затянуть винты крепления до окончательного сжимания кольца.

После установки датчика следует подключить провода. Поскольку последующего регулирования не требуется, можно считать работу завершенной. Полностью весь процесс по смене прибора занимает не более четверти часа.

Проверяем патрубок всасываемого воздуха

Если на вашем автомобиле воздушный фильтр установлен отдельно в воздушной коробке, осмотрите все от задней части до дроссельной заслонки (заслонок). На воздушном коробе проверьте все подсоединения шлангов и убедитесь, что хомуты в хорошем состоянии.

Убедитесь, что все зажимы, герметизирующие впускной канал, прочно закреплены. 1 – БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ. 2 – ЧЕРВЯЧНЫЙ ЛЕНТОЧНЫЙ ХОМУТ. 3 – КУЛАЧКОВОЕ СОЕДИНЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ. 4 – ВПУСКНОЙ ПАТРУБОК.

Оттяните впускной канал, чтобы проверить, нет ли скрытых трещин снизу. 5 – КОРОБ ВОЗДУШНОГО ФИЛЬТРА. 6 – МЕСТО, ПОДВЕРЖЕННОЕ ПОЯВЛЕНИЮ ТРЕЩИН. 7 – ИЗГИБЫ.

Замените воздушный фильтр, если он настолько грязный, что свет от 100-ваттной лампочки не проходит сквозь фильтрующий элемент. Убедитесь, что новый фильтр правильно установлен в воздушном коробе и крышка сидит плотно, а зажимы установлены ровно. Осмотрите трубопровод воздушного потока по направлению к дроссельной заслонке, затягивая все хомуты и зажимы по пути следования. Если на линии есть встроенный счетчик массового расхода воздуха, проверьте, нет ли течи в его соединениях.

Большие, гофрированные резиновые трубопроводы всасываемого воздуха подвержены появлению трещин между изгибами с нижней стороны труб. Их обычно не видно, пока вы не отсоедините один конец трубы и не отогнете, чтобы хорошенько осмотреть снизу. Если управление двигателем измеряет поток воздуха при помощи датчика давления впускного коллектора (датчик MAP), такой тип утечки не повлияет на качество холостого хода. Но отверстие все же нужно заклеить, или дополнительная грязь и пыль проникнут внутрь. Если двигатель использует датчик воздушного потока, такой тип утечки проявит себя шумом, когда двигатель движется вперед на своих креплениях и широко открывает трещину на сгибе.

Затем двигатель получает неизмеренный избыточный глоток воздуха и сам по себе набирает обороты. Контроль скорости холостого хода может постараться поймать резкое возрастание скорости, закрыв обводной канал. Затем, когда двигатель вернется к нормальному состоянию и трещина закроется, скорость холостого хода будет слишком низкой. В ответ регулировка холостых оборотов может снова открыть канал, чтобы поднять обороты. Этот вариант развития событий может перейти в цикл, из-за чего холостой ход становится неровным, чередующимся.

Если не возражаете против небольшого захламления вашего двигательного отсека, есть еще один быстрый способ проверить путь всасываемого воздуха и утечку. Просто распылите чистящее средство для карбюратора на соединения и вокруг впускного коллектора во время работы двигателя.

Распылите очиститель карбюратора вокруг корпуса дроссельной заслонки, чтобы обнаружить утечку воздуха.

Если число оборотов в минуту изменяется во время распыления, это значит, что испарения как-то попадают внутрь. Так что придется вам поиграть в шпиона, чтобы обнаружить утечку. Не распыляйте вблизи распределителя – если у вас имеется таковой, – потому что есть шанс, что растворитель вспыхнет и оставит вас без бровей и волос в носу.

Процесс чистки датчика холостого хода

Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.

Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.

Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой.  Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.

Конструктивные особенности регулятора

Регулятор расположен в корпусе дроссельной заслонки, крепится чаще на два винта. Если установка предполагает рассверленную верхушку болта, то для прочистки регулятора потребуется полный демонтаж заслонки. Главные комплектующие датчика:

• корпус регулятора;
• клапан;
• подшипник шариковый;
• пружина;
• ротор;
• винт;
• обмотка статора;
• штекер.

По типу работы регуляторы разделяются на роторные, шаговые, соленоиды. Регулятор соленоидного типа работает на электромагнитой силе. При подаче напряжения на катушку происходит втягивание сердечника, заслонка поднимается, открывая доступ воздушному потоку. При отключении соленоида заслонка закрывается. В конструкции шагового регулятора предусмотрен магнит кольцевой и четыре типа обмотки. Напряжение подается поочередно на каждую обмотку, возникает магнитное поле, в котором начинает вращаться ротор, связанный с заслонкой, происходит открытие и закрытие механизма.

Роторные датчики имеют схожий принцип работы с соленоидом, в качестве подающей силы используется ротор.

Нюансы выбора датчика холостого хода

Оригинальный датчик холостого хода имеет маркировку по типу ХХ-ХХХХХХХ-ХХ. Последние две цифры указывают метку совместимости:

• нечетные (01 и 03) взаимозаменяемые, четные (02 и 04) также взаимозаменяемые;
• между собой эти группы не взаимозаменяемые, то есть, вместо «родного» 02 нельзя эксплуатировать клапан 01 или 03.

Даже в оригинальных регуляторах не помешает дополнительно смазать РХХ смесью литола и WD-40 (пружинка и шток). Поскольку замена РХХ своими руками востребована автолюбителями, существуют контрафактные регуляторы, которые можно опознать по признакам:

• на упаковке нет отличительных меток;
• стикер желтого цвета на корпусе без рамки;
• наконечник иглы темного цвета;
• тонкое черное уплотнительное кольцо вместо толстого красного уплотнения;
• заклепки корпуса не имеют шляпок диаметром 3 мм;
• белая пружина вместо черного изделия с частой навивкой;
• корпус короче на 1 мм.

Пример контрафактного РХХ

Поскольку установка всегда производится собственными силами, смажьте шток и пружинку дополнительно для увеличения эксплуатационного ресурса РХХ и всего двигателя.

Таким образом, электромагнитный клапан РХХ ценой 300 – 500 рублей лучше иметь в запасе, чтобы произвести замену в полевых условиях для нормализации холостого хода ДВС. Указанные методы диагностики позволят определить неисправность регулятора и забившегося обводного канала дроссельной заслонки.

https://youtube.com/watch?v=zQf1vBy3MeE

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

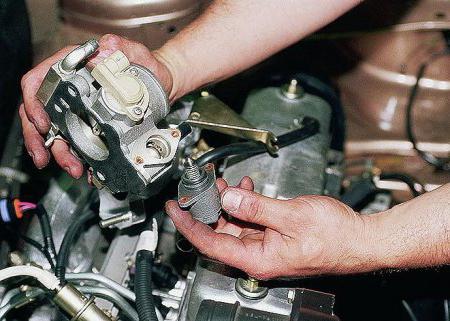

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Типичные неисправности

Проблемы с
электрической проводкой становятся причиной обрыва питания. Также в разъемах
могут окислиться контакты. Из-за ненадежного соединения диагностику провести
трудно, и тогда неисправность может проявляться время от времени.

Типичной неполадкой является поломка электрического моторчика — загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться
(вследствие чего начинается подсос воздуха), а шток — износиться. Исправный
шток работает без «закусываний», «червяк» должен функционировать без
проскальзываний.

Среди названных неисправностей самая распространённая — загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ.
Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на
электромоторчик способны сильно навредить этому элементу. Из-за повышенных
нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует
сопротивление нагара движению штока. Стоит резистор недорого, но для его замены
придётся обращаться в сервис, а там ещё возьмут и за работу.

Точная диагностика состояния элемента

Когда ДПДЗ начинает функционировать некорректно или выходит из строя окончательно, нарушается процесс подачи горючего при резком ускорении авто.

Вторичные симптомы выглядят так:

• при движении накатом со спуска и включенной передаче двигатель может заглохнуть и снова запуститься, отчего возникают рывки;
• мотор может заглохнуть как при резком нажатии на педаль газа, так и при ее отпускании;
• возрастает расход топлива.

Перечисленные признаки имеют общий характер. Поэтому нужна более точная проверка, чтобы удостовериться в неисправности ДПДЗ либо, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента производится специальным прибором — мультиметром, оснащенным контактами в виде игл. Прежде всего, следует убедиться, что на приборной панели не светится табло «Check Engine», что говорит о поломке в другом месте, а датчик заслонки ни при чем. Дальнейший порядок действий следующий:

1. Переключить мультиметр в режим измерения сопротивления и при выключенном зажигании обнаружить минусовый провод.
2. Включить зажигание, переставить переключатель в режим измерения напряжения и проверить его на выходе из датчика. Величина не должна превышать 0,7 В.
3. Вручную плавно откройте заслонку. Напряжение должно так же плавно увеличиться и при полном открытии остаться на уровне не менее 4 В.
4. Отключите зажигание и подсоедините контакты к входному и выходному проводу, замер выполняйте в режиме омметра. Плавно поверните заслонку и убедитесь, что сопротивление цепи снижается без рывков.

Назначение и принцип работы

С конструктивной точки зрения датчик является устройством, представленным несколькими основными функциональными элементами:

• клапаном;
• корпусом;
• обмоткой статора;
• ходовым винтом;
• штекерным выводом статорной обмотки;
• шариковым подшипником;
• корпусом статорной обмотки;
• ротором;
• пружиной.

Основным назначением датчика является обеспечение подачи определённого количества воздуха, который необходим для стабильности функционирования двигателя. Воздух подаётся на холостых оборотах, вне дроссельной заслонки. Иными словами, работа силового агрегата в условия холостого хода осуществляется при закрытой дроссельной заслонке, а за поступление воздуха отвечает специальный дополнительный канал. Обороты холостого хода регулируются посредством изменения сечения канала, перекрытого иглой РХХ.

При работе автомобильного мотора на холостых оборотах, внутрь поступает некоторый объём воздуха, обеспечивающего ровное функционирование. Датчиком положения коленчатого вала учитывается оборотистость агрегата, а сами данные передаются на блок управления. Именно с блока на датчик поступает команда на уменьшение или напротив, увеличение воздухоподачи.

При прогретом до рабочего температурного режима двигателе, контроллером автоматически поддерживаются обороты холостого хода. При отсутствии необходимой температуры именно контроллер посредством датчика увеличивает обороты и обеспечивает достаточный прогрев силового агрегата. Благодаря такой конструктивной особенности можно начинать движение транспортного средства даже без предварительного прогрева.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Принцип работы регулятора

Поломка или любые сбои в работе регулятора влияют на работу двигателя в целом. Мотор не может набрать необходимое количество оборотов в 800-1000 единиц (среднее значение для легковых автомобилей класса седан), происходят перепады мощности, сбои в подаче топливной смеси. После того, как автомобиль заведен, двигатель прогревает систему, обороты всегда слегка повышены, через некоторое время (10-40 секунд) обороты снижаются до нормы холостого хода.

1. Датчик позволяет силовому узлу набрать необходимое число оборотов после начала роботы и снизить их до параметра настроек холостого хода.
2. Регулятор поддерживает необходимое число оборотов двигателя, когда происходит переключение скоростей, включена нейтральная скорость, при остановке на светофоре.
3. Регулятор холостого ходя меняет число оборотов, позволяя двигателю быстро прогреться перед началом движения. Увеличение поступающего воздуха зависит от сигнала ЭБУ, который корректирует работу на основании показателей датчика коленвала.

Для бензинового двигателя наиболее трудоемким и сложным является именно работа на холостом ходу. В этот период топливная смесь поступает в систему достаточно медленно, может происходить недостаточное распыление. Если датчик забит, износилась игла, начинается быстрый износ двигателя в целом, мотор начинает глохнуть на светофоре, при начале движения заметны рывки мощности.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Профилактические меры

Для того, чтобы не столкнуться в будущем с полной неисправностью регулятора, периодически стоит проводить процесс чистки, описанный выше. Насколько часто проводить процесс чистки зависит от того, как активно вы пользуетесь своим транспортным средством. Если автомобиль – рабочий транспорт – рекомендуется раз в год проверять и проводить чистку датчика, если вы пользуетесь им только для себя – достаточно будет раз в два года. Но, конечно же, не забывайте о признаках неисправности детали, если они появились – не откладывайте. Это поможет вам избежать полного выхода детали из строя и наслаждаться качественной ездой.Вместе с вами мы приходим к выводу, что деталь неприхотлива, проста в своей функциональности и использовании. Не забывайте: своевременное обнаружение неисправности — залог продуктивности работы автомобиля в целом. Полноценная работа двигателя зависит от исправности каждой его составляющей, и, если вы запустите любую деталь, в том числе и датчик холостого хода, — это может привести к более трудоемким процессам ремонта и выходу из строя всего автомобиля.

Проверка датчика холостого хода

Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак

Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.

Самый простой способ проверки конечно же визуальный осмотр

При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки

При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.

Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.

Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.
