Описание детонации нива шевроле

Система управления двигателем ваз-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*;

4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода;

11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса;

22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива;

А еще интересно: Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.

0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы;

6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода;

14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов;

24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4;

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Читать новости о новой Ниве

• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4
• Шпилька колесная М12х1,25х41 2121, 21213, 2131, 21214, 2123 задняя
• Раздатка Нива Шевроле: устройство, схема включения и как пользоваться?
• Как осуществляется замена ШРУСа на Шевроле Нива?

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле Chevrolet Niva

Наиболее часто встречающиеся причины отказа регулятора холостого хода (РХХ) 21203 – 1148300 на автомобиле Chevrolet Niva -2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации.

Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Сбои в работе регулятором холостого хода (РХХ) 21203 – 1148300 выявить сложно, потому что датчик холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации является исполнительным устройством, не охвачен общей системой контроля, и при неполадках в его работе не сигнализирует индикаторная лампочка «Сheck-Еngine».

Но по некоторым характерным симптомам можно предположить о неисправности именно датчика холостого хода, например:

— нестабильные обороты на холостом ходу;

— при установке рычага КПП в нейтральное положение двигатель непроизвольно останавливается;

— заметно снижаются обороты на холостом ходу, когда включаются другие устройства (печка, фары);

— непроизвольное повышение или снижение оборотов независимо от режима работы двигателя;

— когда запускается холодный двигатель, возникают трудности с выходом на повышенные обороты.

Существует несколько способов проверки датчика холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации.

Рассмотрим некоторые из них.

Проверка идущего на регулятор напряжения.

— Ставим автомобиль на ручник или устанавливаем противооткатники, чтобы он не покатился;

— Отключаем датчик от колодки проводов;

— Проверяем наличие напряжения обычным вольтметром: минусовой щуп — на двигатель, плюсовой — на выводы соединительной колодки, провода А и D.

— Включаем зажигание и анализируем получаемые измерения. Рабочее напряжение должно быть не менее 12 В. Если меньше, то возможна проблема с зарядом аккумулятора.

— В случае отсутствия напряжения (обрыв цепи), проверяем электронный блок управления и всю цепь.

— Измерение сопротивления цепи. Поочередно анализируем выводы А и B, C и D — исправный датчик выдаст 53 Ома.

— Замеряем Омы в парах В и С, А и D — сопротивление при правильной работе РХХ будет бесконечно велико.

Датчик холостого хода 21203 – 1148300 Вы можете приобрести у нас !

Вам, так же будет полезна информация: Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля Chevrolet Niva -2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации?

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Замена датчика, дополнительные рекомендации

Подготовительный этап потребует сбора определенных инструментов:

• дополнительное освещение, если оно требуется;
• отвертка крестообразного типа;
• ветошь;
• новый контроллер;
• ключ на 10.

Последовательность действий описывается максимально просто:

1. Сначала открывают капот.
2. Стяжка с резинового патрубка воздуховода должна быть отпущена.
3. Извлекаем сам воздуховод.
4. Контроллер легко найти в первой части блока.
5. Снимаем клеммы, отвинчиваем болт. Главное – чтобы сохранилась фаза.
6. Остается извлечь датчик, заменить его новой деталью.
7. Клеммы надеваем, патрубок воздуховода монтируем обратно.

Проверка датчика на работоспособность

Проверить датчик детонации довольно просто. Для этого необходимо знать номинальное сопротивление рабочего датчика для конкретной модели двигателя. После этого датчик демонтируется с блока цилиндров и при помощи мультиметра замеряется его сопротивление. При любом отклонении от нормы, датчик подлежит замене. Цена его — в пределах 1200-1500 рублей в зависимости от модели автомобиля.

Также можно проверить состояние датчика более точно. Для этого необходимо также демонтировать его с двигателя. Мультиметр переводится в режим измерения 200 мВ, щупы прибора подсоединяются к массе датчика и сигнальному выводу соответственно. После этого, зажав датчик в ладони, необходимо его встряхнуть или слегка ударить о твердую поверхность. В результате вибрации будет вырабатываться напряжение в пределах 15-30 мВ в зависимости от модели датчика.

При установке нового датчика необходимо соблюдать номинальный момент затяжки, что влияет на точность показаний устройства. Удачной всем диагностики и ровных дорог!

Датчик детонации, как и другие устройства, установленные в автомобиле, имеет свойство периодически выходить из строя

Вызвано это может быть различными причинами, и нередко небольшая поломка может сопровождаться полным отказом такого важного узла, как двигатель

Среди наиболее популярных причин выхода из строя датчика детонации следует отметить:

• обрыв провода;
• повреждение изоляции;
• обрыв экранирующей оплетки;
• проблемы в работе самого датчика;
• поломки в программной или аппаратной части блока управления ДВС.

Позволит диагностировать неисправность проверка датчика детонации. Осуществляется она с использованием специальных измерительных приборов или посредством визуального осмотра устройства.

Так, например, если возникло подозрение в том, что в процессе работы датчика произошло короткое замыкание, потребуется отключить зажигание и отсоединить устройство от электронного блока управления (ЭБУ). Только после этого можно будет приступать к проверке конструкции с помощью омметра.

Иногда работоспособность проводки, подключаемой к датчику, проверяют с помощью вольтметра. Выполняется это при включенном зажигании. Прибор измеряет показатели между контактами розетки и массой.

Сам датчик рекомендуется проверять с помощью мультиметра. Для этого во время проверки следует создать искусственную вибрацию, постучав по корпусу устройства. Если данные прибора не изменяются, значит, элемент вышел из строя.

Если появились первые признаки неисправности ДД, то до принятия решения о замене необходимо проконтролировать работоспособность измерителя

В первую очередь следует обратить внимание на то, есть ли ошибка на экране бортового компьютера. В случае если ДД подает слишком высокий или низкий уровень сигнала, это фиксируется электроникой и водитель получает оповещение. Точно проверить исправность ДД можно только на стенде

Все остальные способы лишь косвенно показывают работоспособность устройства

Точно проверить исправность ДД можно только на стенде. Все остальные способы лишь косвенно показывают работоспособность устройства.

В первую очередь важно проверить сопротивление между контактами. В нормальном состоянии оно должно быть около 5 МОм. Любое существенное отклонение говорит об неисправности измерителя

Любое существенное отклонение говорит об неисправности измерителя.

Еще одним методом проверки является измерение напряжения. Для этого следует:

Снять датчик. Подсоединить к клеммам мультиметр или вольтметр. Небольшим металлическим предметом, например, пассатижами или болтом постучать по рабочему тору измерителя. Проконтролировать информацию на приборе. Если скачки напряжения отсутствуют, то датчик непригоден для дальнейшей эксплуатации

При этом важно учитывать, что даже если скачки напряжения есть, то это не является поводом считать ДД полностью исправным. ЭБУ работает в узком диапазоне амплитуд и частот, соответствие которых невозможно уловить мультиметром или вольтметром

Для того, чтобы самостоятельно поменять датчик детонации на автомобиле Шевроле Нива необходимо придерживаться нижеизложенной инструкции.

Рассоединить клеммную колодку.

Отвести разъем в строну, чтобы он не мешал дальнейшему демонтажу.

• Ключом «на 13» открутить болт крепления ДД.
• Снять датчик.
• Установить новый датчик.
• Подключить разъем.

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

1. Шестерни.
2. Ремень привода газораспределительного механизма.
3. Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

• уровень вредных выбросов;
• эффективность работы мотора;
• экономия по расходам топлива.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода

Это важно знать, когда идет замена датчика распредвала Нива Шевроле

Как заменить неисправный датчик детонации на Нива Шевроле

Периодически на любом автомобиле возникают сбои в работе. Одной из причин неисправностей, вызывающих проблемы может стать появление детонации. Это можно заметить по продолжительной работе двигателя после того, как зажигание было отключено. Возникает, как правило, из-за взрывного воспламенения топлива в цилиндрах. Проявляется постепенно, можно заметить при подъеме в гору на низкой скорости когда включена повышенная передаче. Этот эффект классифицируется как калильное зажигание и не свидетельствует о неправильном функционировании двигателя.

Существует общий принцип работы двигателя внутреннего сгорания:

• Топливно-воздушная смесь поступает в цилиндр и воспламеняется от искры свечей накаливания в тот момент, когда поршню остается несколько градусов до достижения верхней мертвой точки. Полной сгорание происходит в тот момент, когда поршень достигает верхней точки, образуя максимальное давление.
•  Если возникает эффект детонации, то воспламенение происходит гораздо раньше, когда поршень еще находиться на середине такта сжатия. Поэтому при сгорании на него воздействует сила в обратном направлении, снижая мощность двигателя и приводя к повышенному износу деталей.

Как происходит появление детонации в авто Шевроле Нива

Как и любой автомобиль оснащенный двигателем внутреннего сгорания, Шевроле Нива может со временем испытывать проблемы с детонацией. А учитывая, что он в основном используется для преодоления препятствий и езды по бездорожью, то риски возрастают в несколько раз

Поэтому важно прислушиваться к работе двигателя под нагрузкой и при появлении металлического цокота посетить диагностику, чтобы со временем не получить ряд проблем:

• разрушение головки цилиндра и кривошипно-шатунного механизма
•  прогорание прокладки головки блока цилиндров. Это происходит из-за того, что во время детонации рабочая температура двигателя значительно увеличивается
• прогорание поршня. возникает в результате появлении коррозии дня поршня.

Поэтому, двигаясь вверх на низких оборотах и выбранной повышенной передаче необходимо контролировать работу двигателя. Если давать повышенную нагрузку и способствовать возникновению детонации, то можно в итоге вывести из строя большое количество компонентов авто, что приведет к необходимости проведения дорогостоящего капитального ремонта.

Как избежать возникновения эффекта детонации двигателя:

• При подъеме в гору с высоким углом наклона выбирать пониженную передачу или ту, при которой  двигатель будет работать  в диапазоне от 2500 до 3500 оборотов.
• Не использовать топливо с октановым числом ниже, чем рекомендует завод изготовитель авто.
• Вовремя проверять состояние свечей зажигания. Во время проведения планового ТО следить за состоянием свечных колодцев, проверять компрессию в поршне.

Как реализована встроенная защита авто от появления детонации

Для того, чтобы контролировать работу двигателя в Шевроле Нива устанавливается датчик детонации. Во время появления проблем он подает сигнал на приборную панель, где появляется световой датчик сигнализации.

Сама конструкция датчика представляет собой особо чувствительный  пьезокерамический элемент, который располагается в непосредственной близости к цилиндрам. Он реагирует на возникновение повышенных вибраций, которые появляются в результате сбоев в работе двигателя. После чего ЭБУ начинает подавать сигнал на поправку угла опережения зажигания.

При этом сигнал поступающий на контроллер выдает дополнительный световой сигнал на панели приборов в виде пиктограммы CHEK ENGINE.

Как поменять неисправный датчик детонации на Шевроле Нива

Если на панели приборов появляется индикация об ошибках в работе двигателя, то это еще не значит, что проблема кроется именно в неисправном датчике. Но если так же возникают соответствующие проблемы при езде, то необходима его срочная замена. Производить ее следует в соответствии с таблицей.

После установки необходимо проверить целостность цепи тестером. Для этого необходимо выполнить несколько простых действий:

·         Перевести мультиметр в режим измерения постоянного напряжения

·         подсоединить разъёмы к выходу датчика

·         постучать по датчику небольшим молоточком. При этом напряжение должно меняться.

·         Если напряжение не изменилось, то датчик скорее всего неисправен

Стоимость датчика детонации на Ниву составляет 500-600 рублей, поэтому не стоит затягивать с работой по его замене, чтобы не потратить гораздо больше на ремонт двигателя.

Назначение датчика детонации

Датчик детонации имеет форму круглого тора. По его середине есть отверстие, через которое проходит болт крепления. Также на ДД имеется разъем. Он обеспечивает электрическое соединение измерителя с электронным блоком управления силовой установкой. Внутри тора расположен пьезоэлемент. Вибрация, возникающая при детонации, приводит к сотрясающим нагрузкам, которые ДД превращают в электрический сигнал определенной частоты и амплитуды.

ЭБУ контролирует приходящее с ДД напряжение. Несоответствие амплитуды и частоты нормальному диапазону значений говорит о возникновении детонации. Для ее устранения блок управления корректирует работу двигателя.

Ликвидация излишней вибрации и детонации позволяет уменьшить паразитные разрушающие нагрузки, воздействующие на силовой агрегат. Поэтому к основному назначению ДД относится задача своевременного определения появления детонации и увеличение ресурса двигателя. На изображении ниже показана схема подключения ДД.

Как поменять неисправный датчик детонации на Шевроле Нива

Периодически на любом автомобиле возникают сбои в работе. Одной из причин неисправностей, вызывающих проблемы может стать появление детонации. Это можно заметить по продолжительной работе двигателя после того, как зажигание было отключено. Возникает, как правило, из-за взрывного воспламенения топлива в цилиндрах.

Существует общий принцип работы двигателя внутреннего сгорания:

• Топливно-воздушная смесь поступает в цилиндр и воспламеняется от искры свечей накаливания в тот момент, когда поршню остается несколько градусов до достижения верхней мертвой точки. Полной сгорание происходит в тот момент, когда поршень достигает верхней точки, образуя максимальное давление.
• Если возникает эффект детонации, то воспламенение происходит гораздо раньше, когда поршень еще находиться на середине такта сжатия. Поэтому при сгорании на него воздействует сила в обратном направлении, снижая мощность двигателя и приводя к повышенному износу деталей.

Если на панели приборов появляется индикация об ошибках в работе двигателя, то это еще не значит, что проблема кроется именно в неисправном датчике. Но если так же возникают соответствующие проблемы при езде, то необходима его срочная замена. Производить ее следует в соответствии с таблицей.

· Перевести мультиметр в режим измерения постоянного напряжения

· подсоединить разъёмы к выходу датчика

· постучать по датчику небольшим молоточком. При этом напряжение должно меняться.

· Если напряжение не изменилось, то датчик скорее всего неисправен

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

• P0340 – отсутствует сигнал определителя положения распредвала;
• P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
• P0343 – уровень сигнала от измерителя превышает норму;

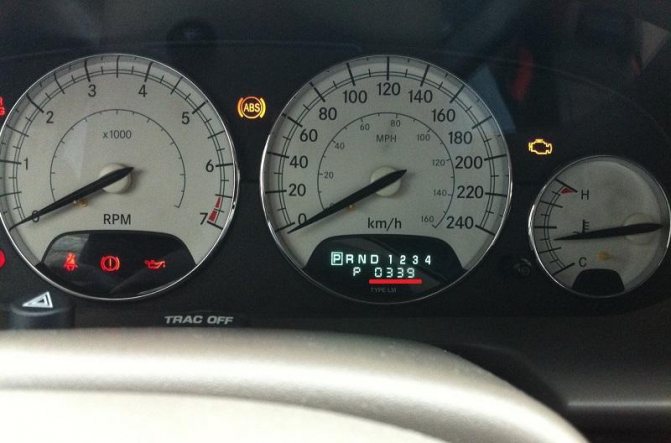

• P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
2. Измерение исходящего тока на управляющем контакте ДПРВ.
3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте. Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Где находится и неисправности датчика распредвала Шевроле Нива

Чтоб езда на автомобиле была довольно комфортабельной и неопасной, нужна размеренная работа ее мотора. Одним из характеристик его работы будет датчик распределительного вала.

Основные функции устройства.

Датчик детонации имеет форму круглого тора. По его середине есть отверстие, через которое проходит болт крепления. Также на ДД имеется разъем. Он обеспечивает электрическое соединение измерителя с электронным блоком управления силовой установкой. Внутри тора расположен пьезоэлемент. Вибрация, возникающая при детонации, приводит к сотрясающим нагрузкам, которые ДД превращают в электрический сигнал определенной частоты и амплитуды.

ЭБУ контролирует приходящее с ДД напряжение. Несоответствие амплитуды и частоты нормальному диапазону значений говорит о возникновении детонации. Для ее устранения блок управления корректирует работу двигателя.

Ликвидация излишней вибрации и детонации позволяет уменьшить паразитные разрушающие нагрузки, воздействующие на силовой агрегат. Поэтому к основному назначению ДД относится задача своевременного определения появления детонации и увеличение ресурса двигателя. На изображении ниже показана схема подключения ДД.

Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

• контроль расхода топлива
• вывод информации на панель приборов
• в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

В случае выхода из строя разрешается продолжить путь, но сделать это станет затруднительно.

Исторически существовало два типа датчиков. Изначально использовались механические или оптоэлектронные. Они считывали количество оборотов вала, передавая его на панель приборов с помощью троса. Затем на замену пришли электронные бестросовые системы.

На каждый автомобиль устанавливается только соответствующее оборудование, рассчитанное на определенное количество вращений вала и устанавливаемое в соответствующее посадочное место. Датчик скорости Шевроле Нива устанавливается на коробке переключения передач.

При проведении работ следует учитывать, что устройство может быть довольно хрупким, поэтому монтаж следует проводить с осторожностью. Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства

Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

• возможность рационального расхода топлива;
• регулирование движение по дорожным разметкам и знакам;
• дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
2. Электронный или безтросовый. Собственно о нем и пойдет речь.
