Схема карбюратора 2105, 2107 озон

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять

Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
Настраиваем при закрытом игольчатом клапане
Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна

Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Признаки неисправностей

Если автомобиль отказывается ехать, возникают проблемы с электроприборами или электрической проводкой, эта дает повод для поиска и устранения неисправностей путем замены неисправных элементов.

Если машина не заводится, в первую очередь нужно проверить поступление топлива в карбюратор или топливную рамку инжектора.

Если топливо поступает, то проблему отказа авто ехать нужно искать в электросистеме с помощью электрической схемы:

1. Для автомобиля с карбюратором проблемы могут быть с трамблером, катушкой, свечами, а также с электропроводкой. После проверки элементов электросхемы на исправность нужно сделать замену неработающих комплектующих.
2. В автомобиле с инжектором проблема может быть из-за отказа ЭСУД (электронная система управления двигателем). Благодаря ей обрабатываются сигналы, поступающие от датчиков, и передаются команды для исполнения агрегатам (автор видео — Александр Скрипченко).

Возможны проблемы из-за подгоревших контактов в замке зажигания. Для поиска неисправностей нужна схема электрооборудования автомобиля ВАЗ 2107 с указанием элементов, являющихся потребителями контактной группы.

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Регулировка карбюратора своими руками

Благодаря простоте конструкции «Озона» самостоятельное проведение необходимых настроек не вызовет каких-либо сложностей. Необходимо только как следует подготовиться к регулировочным работам и качественно выполнять все предписания и инструкции.

Подготовительный этап

Чтобы регулировка прошла быстро и эффективно, потребуется потратить немного времени и тщательно продумать все нюансы работы. Для начала необходимо подготовить себе удобное место, то есть убедиться в том, что работе ничто и никто не помешает, а света и воздуха в помещении достаточно.

Карбюратор следует регулировать только на остывшем двигателе, иначе можно получить травмы. Не помешает заранее запастись ветошью или тряпками, так как при регулировке неизбежны некоторые подтекания топлива.

Важно заранее подготовить необходимые инструменты:

• набор гаечных ключей;
• отвёртку с крестообразным лезвием;
• отвёртку с плоским лезвием;
• круглый щуп;
• школьную линейку для измерения расстояний между узлами.

Также рекомендуется ознакомиться с информацией, представленной в сервисной книжке на автомобиль. Именно в этом документе приведены индивидуальные параметры и рекомендации по настройке и корректировке работы карбюратора.

Регулировка винтами качества и количества

Большинство проблем с «Озоном» можно решить обычной регулировкой винтами количества и качества. Так называются небольшие приспособления на корпусе карбюратора, которые корректируют работу главных узлов устройства.

С помощью винтов качества и количества можно устранить большинство неисправностей карбюратора

Процедура занимает немного времени и проводится только на полностью остывшем, но включённом моторе:

1. Повернуть винт качества на максимум, вращая его до упора против движения часовой стрелки.
2. Винт количества установить на ещё большее количество оборотов — например, на 800 об/мин, повернув сам винт против движения часовой стрелки.
3. Проверить винтом качества, действительно ли достигнуты максимальные для винта количества положения, то есть повернуть его на пол-оборота вперёд-назад. Если максимальных показателей с первого раза достичь не удалось, то настройки, указанные в пунктах 1 и 2, необходимо провести ещё раз.
4. При выставленных максимальных показателях винта количества топлива нужно провернуть винт качества назад, чтобы обороты упали примерно до 850–900 об/мин.

5. Если регулировка проведена верно, то таким образом удастся достичь оптимальной работы карбюратора по всем параметрам.

Поплавковая камера — вносим корректировки

Корректировать положение поплавка в камере необходимо для нормального функционирования карбюратора во всех режимах работы. Для работы потребуется убедиться в том, что мотор остыл и не представляет опасности для человека. После этого необходимо:

1. Снять крышку с карбюратора и поставить её вертикально, чтобы штуцер подачи бензина смотрел вверх. При этом сам поплавок должен висеть вниз, едва-едва касаясь иголки. Если поплавок не перпендикулярен оси клапана, потребуется его выпрямить руками или плоскогубцами. Затем вернуть крышку карбюратора на место.

2. Линейкой произвести замеры от крышки карбюратора до поплавка. Оптимальный показатель — 6–7 мм. Если это не так, потребуется отогнуть в нужную сторону язычок поплавка.

3. Снова поднять крышку «Озона» строго вертикально.
4. Отвести поплавок на максимальное расстояние от центра поплавковой камеры. Расстояние между поплавком и прокладкой крышки не должно быть больше 15 мм. При необходимости надо подогнуть или отогнуть язычок.

Регулировка открытия второй камеры

За своевременное открытие второй камеры карбюратора отвечает заслонка дросселя. Регулировка этого узла максимально проста:

1. Подтянуть винты крепления заслонки.
2. Убедиться в том, что устройство плотно прижато к стенке камеры.

3. При необходимости заменить уплотнительные элементы.

Видео: общий обзор регулировочных работ

Карбюратор «Озон» разрабатывался специально для заднеприводных моделей ВАЗ 2107. Этот механизм позволил создать экономичный и быстрый автомобиль нового поколения Волжского автозавода. Главное достоинство «Озона» заключается в простоте циклов работы и удобстве в обслуживании. Однако если у вас есть сомнения по поводу способности самостоятельной регулировки узлов «Озона», лучше обратиться за помощью к специалистам.

Cхема электрооборудования Ваз 2107

Обозначения электрической схемы Ваз 2107: 1 – блок фары; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – реле включения стартера; 5 – электропневмоклапан карбюратора; 6 – микропереключатель карбюратора; 7 – генератор 37.3701; 8 – моторедукторы очистителей фар*; 9 – датчик включения электродвигателя вентилятора; 10 – электродвигатель вентилятора системы охлаждения двигателя; 11 – звуковые сигналы; 12 – распределитель зажигания; 13 – свечи зажигания; 14 – стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 – подкапотная лампа; 17 – датчик сигнализатора недостаточного давления масла; 18 – датчик сигнализатора недостаточного уровня тормозной жидкости; 19 – моторедуктор очистителя ветрового стекла; 20 – блок управления электропневмоклапаном карбюратора; 21 – катушка зажигания; 22 – электродвигатель насоса омывателя фар*; 23 – электродвигатель насоса омывателя ветрового стекла; 24 – монтажный блок; 25 – реле очистителя ветрового стекла; 26 – реле аварийной сигнализации и указателей поворота; 27 – выключатель сигнала торможения; 28 – выключатель света заднего хода; 29 – реле зажигания; 30 – выключатель зажигания; 31 – трехрычажный переключатель; 32 – выключатель аварийной сигнализации; 33 – штепсельная розетка для переносной лампы**; 34 – переключатель вентилятора отопителя; 35 – дополнительный резистор электродвигателя отопителя; 36 – лампа сигнализатора включения обогрева заднего стекла; 37 – лампа сигнализатора недостаточного уровня тормозной жидкости; 38 – блок сигнализаторов; 39 – электродвигатель вентилятора отопителя; 40 – лампа освещения вещевого ящика; 41 – выключатели плафонов на стойках передних дверей; 42 – выключатели фонарей сигнализации открытых передних дверей***; 43 – фонари сигнализации открытых передних дверей***; 44 – соединительная колодка; 45 – прикуриватель; 46 – часы; 47 – выключатель освещения приборов; 48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 – указатель уровня топлива; 50 – лампа сигнализатора резерва топлива; 51 – спидометр; 52 – лампа сигнализатора включения указателей поворота; 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора; 54 – лампа сигнализатора заряда аккумуляторной батареи; 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов; 57 – эконометр; 58 – выключатели плафона на стойках задних дверей; 59 – указатель температуры охлаждающей жидкости; 60 – тахометр; 61 – лампа сигнализатора включения стояночного тормоза; 62 – лампа сигнализатора недостаточного давления масла; 63 – лампа сигнализатора включения дальнего света фар; 64 – лампа сигнализатора включения наружного освещения; 65 – вольтметр; 66 – выключатель сигнализатора включения стояночного тормоза; 67 – выключатель наружного освещения; 68 – выключатель обогрева заднего стекла с лампой подсветки; 69 – выключатель заднего противотуманного света с сигнализатором включения*; 70 – предохранитель цепи противотуманного света; 71 – плафон****; 72 – задние фонари; 73 – датчик указателя уровня топлива и резерва топлива; 74 – колодки для подключения к элементу обогрева заднего стекла*; 75 – фонари освещения номерного знака.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Порядок условной нумерации штекеров в колодках Ваз 2107 : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Завершение диагностики. Чистка. Мойка. Продув

Окончательный просмотр всех деталей и компонентов. Выявление дефектов, повреждений, замена новыми из числа ремкомплекта.

Наступает этап мойки и чистки. Для удобства можно использовать специальные химические средства и аэрозольные баллончики. Если нет возможности приобрести, налейте в ёмкость немного бензина или керосина, этого будет вполне достаточно. Хорошенько промываются все компоненты, очищаются полости от стороннего мусора, нагара, оксидов металла. Чистка переходит в этап сушки и начала сборки.

 В обязательном порядке продуть следующие элементы:

• жиклёр холостого хода;
• каналы топливных жиклёров первой и второй камер;
• каналы переходной системы;
• отбор картерных газов;
• посадочное место под эмульсионную трубу;
• механизм открытия вторичной камеры;
• канал пускового устройства;
• механизм ускорительного насоса.

В ходе проведения сборки проверяем зазоры поплавковой камеры. Закрытие поплавка должно осуществляться на отметке 6,3 мм. Увеличение или уменьшение данного показателя свидетельствует о нарушениях уровня. Это когда речь идёт именно об этом типе карбюраторного устройства. Перед посадкой на штатное место, в обязательном порядке заменить асбестовую прокладку выпускного коллектора новой. Старую устанавливать обратно не рекомендовано, так как место выработки уже фактически присутствует, а значит, плотность и герметичность посадки не гарантированы.

Народный метод регулировки уровня топлива в камерах:

Конструкция карбюратора предусматривает наличие выступа внутрь под углом 45 градусов. Идеальный вариант — половина вышеуказанного выступа должна быть покрыта бензином. Желаемый уровень достигается путём поджатия язычка на конце поплавка.

Крепёжные гайки затягиваются с усилием не более 2.5 кг, превышение данного порога приводит к так званому «слизыванию» резьбы. Несмотря на то, что она имеет мелкий шаг, специально для сильного усилия, она всё же подвержена деформации.

Схема электрооборудования ВАЗ 2107

Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле включения стартера;

5 – электропневмоклапан карбюратора;

6 – микропереключатель карбюратора;

7 – генератор 37.3701;

8 – моторедукторы очистителей фар*;

9 – датчик включения электродвигателя вентилятора;

10 – электродвигатель вентилятора системы охлаждения двигателя;

11 – звуковые сигналы;

12 – распределитель зажигания;

13 – свечи зажигания;

15 — датчик указателя температуры охлаждающей жидкости;

16 – подкапотная лампа;

17 – датчик сигнализатора недостаточного давления масла;

18 – датчик сигнализатора недостаточного уровня тормозной жидкости;

19 – моторедуктор очистителя ветрового стекла;

20 – блок управления электропневмоклапаном карбюратора;

21 – катушка зажигания;

22 – электродвигатель насоса омывателя фар*;

23 – электродвигатель насоса омывателя ветрового стекла;

24 – монтажный блок;

25 – реле очистителя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

27 – выключатель сигнала торможения;

28 – выключатель света заднего хода;

29 – реле зажигания;

30 – выключатель зажигания;

31 – трехрычажный переключатель;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы**;

34 – переключатель вентилятора отопителя;

35 – дополнительный резистор электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости;

38 – блок сигнализаторов;

39 – электродвигатель вентилятора отопителя;

40 – лампа освещения вещевого ящика;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей***;

43 – фонари сигнализации открытых передних дверей***;

44 – соединительная колодка;

47 – выключатель освещения приборов;

48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49 – указатель уровня топлива;

50 – лампа сигнализатора резерва топлива;

52 – лампа сигнализатора включения указателей поворота;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

61 – лампа сигнализатора включения стояночного тормоза;

62 – лампа сигнализатора недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

64 – лампа сигнализатора включения наружного освещения;

66 – выключатель сигнализатора включения стояночного тормоза;

67 – выключатель наружного освещения;

68 – выключатель обогрева заднего стекла с лампой подсветки;

69 – выключатель заднего противотуманного света с сигнализатором включения*;

70 – предохранитель цепи противотуманного света;

72 – задние фонари;

73 – датчик указателя уровня топлива и резерва топлива;

74 – колодки для подключения к элементу обогрева заднего стекла*;

75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей.

** С 2000 г. не устанавливается.

*** С 1998 г. не устанавливаются.

**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Как определить возможные неисправности?

Устройство механизма не самое простое, а потому проблем может быть несколько. Проявляются они, естественно, внешне. Отследить же можно по таким показателям:

• Провал, когда педаль газа срабатывает с серьезным опозданием.
• Рывок в случаях очень короткого провала.
• Подергивание. Это варианты с несколькими рывками подряд.
• Раскачивание, когда провал не один, а несколько.
• Вялый разгон, если скорость последнего серьезно отстает от обычной.

Могут возникнуть и другие симптомы. Карбюратор ОЗОН — устройство несколько капризное. Потому может случится так, что вы попросту не сумеете запустить двигатель. Или начнутся проблемы с горячим или холодным пуском. Если же на холостом ходу возникают какие-то затруднения, это тоже может быть признаком поломки. Показатели расхода топлива нужно обязательно отслеживать: выше нормы — нехороший признак, равно как и отличие количества оборотов в минуту в ту или другую сторону.

Разборка и чистка агрегата

Учитывая, что в нашем бензине количество примесей просто зашкаливает, чистка карбюратора ВАЗ 2107 превращается в необходимую процедуру. Ее можно проводить без демонтажа и разборки, а можно с полной разборкой устройства.

Очистка без демонтажа, видео.

Многие автовладельцы периодически обрабатывают карбюратор специальными чистящими средствами (карбоклинерами). Эти аэрозоли неплохо убирают отложения в зазорах, если, конечно, это не многолетние «наросты».

1. Двигатель должен быть заглушен и к началу работы остывшим;
2. Демонтировать корпус воздушного фильтра;
3. Гаечным ключом отвернуть на карбюраторе электромагнитный клапан холостого хода;
4. Карбоклинером обработать карбюратор: внешние поверхности, каналы жиклеров (через тонкую трубку), камеры, воздушные заслонки и т.д., до чего достанет;
5. Оставить на 10 минут, чтобы аэрозоль растворил отложения;
6. Запустить двигатель на пару минут. Поток бензина смоет остатки;
7. При необходимости процедуру повторить, предварительно подождав, пока остынет двигатель.

Если такая чистка не дала результат после двукратного применения, карбюратор придется снимать и чистить уже «по-взрослому», с разборкой.

Очистка со снятием, видео.

Как снять карбюратор, уже понятно. Теперь последовательность его разборки:

1. Снять верхнюю крышку, открутив пять крепежных винтов;
2. Выкрутить жиклеры и вынуть эмульсионные трубки;
3. Снять распылитель ускорительного насоса – открутить его, поддеть отверткой и вынуть;
4. Вынуть уплотнитель, который находится под клапаном;
5. Вынуть диффузоры из камер с помощью пассатижей или аккуратно выбить ручкой отвертки;
6. Выкрутить и вынуть винт ускорительного насоса;
7. Выкрутить держатель жиклера переходной системы, вынуть сам жиклер;
8. Выкрутить и вынуть топливный жиклер холостого хода;
9. Снять крышку ускорительного насоса: выкрутить 4 винта по углам, снять крышку и сам насос (диафрагму, толкатель, пружину);
10. С рычага пневмопривода снять возвратную пружину, затем фиксатор тяги, после чего пружину вывести из рычага привода дроссельной заслонки;
11. Снять пневмопривод, отвернув крепеж;
12. Открутить 2 винта, которыми нижняя часть карбюратора крепится к корпусу, снять нижнюю часть;
    Снять экономайзер и микропереключатель экономайзера с кронштейном;
13. Вывернуть винты регулировки количества и качества смеси.

На этом разборка карбюратора окончена. После этого можно приступать к очистке. Детали и корпус карбюратора, включая жиклеры, можно отмыть керосином, посадочные места жиклеров и сами жиклеры продуть компрессором. Желательно не чистить жиклеры проволокой, она может повредить отверстия и тогда жиклер придется менять.

Когда с металла смыты наслоения, можно провести осмотр на предмет коррозии, выработки и дефектов. Все детали, на которых есть признаки износа, необходимо заменить на новые. Сборка карбюратора производится в обратном порядке, затем делается регулировка и можно ставить его на место.

Виды тюнинга салона на автомобиле ВАЗ 2107

Тюнинг салона ВАЗ 2107

Хозяева вазовских «семерок» производят различный тюнинг салона, каждый водитель совершенствует внутренний интерьер авто настолько, насколько хватает фантазии. Тюнингу подвергаются:

• сиденья – передние кресла и задний диван;
• панель приборов;
• автомобильные стекла;
• потолок;
• приборы;
• рулевое колесо;
• дверные обшивки;
• стеклоподъемники.

Но когда речь идет о полном тюнинге, тогда еще рассматривается установка дополнительных элементов и систем:

• аудиосистемы с врезкой динамиков;
• кондиционера;
• подлокотников;
• дополнительного освещения салона;
• мультимедиа;
• видеорегистратора;
• обогрева сидений.

Тюнинг сидений 2107

«Семерочные» сиденья из всей «Классики» считаются самыми ценными, но у них есть серьезный недостаток – передние кресла достаточно хлипкие и быстро ломаются. В первую очередь перекашивается спинка водительского сиденья, и если даже кресло подваривать, все равно его надолго не хватает. Также на «сидушке» протирается обшивка, от этого салон выглядит не совсем эстетично.

Если сиденья 2107 уже в расшатанном состоянии, можно подумать о том, как установить на семерку передние кресла от другой модели. Обычно автовладельцы устанавливать «сидушки» от иномарок, ставят они сиденья не новые, чаще всего покупают их на авторазборках

На что нужно обратить внимание при покупке бу сидений от иномарки:

• кресла должны быть соответствующих размеров – если они будут больше, они не «войдут» в салон;
• крепления «сидушек» должны не очень сильно отличаться от родных кронштейнов 2107, иначе сиденья будет практически невозможно установить.

Перетяжка салона

Некоторые автовладельцы «семерок» все сиденья в салоне обтягивают новым материалом, и внутренний интерьер машина становится очень привлекательным. В качестве материала может использоваться:

• велюр;
• алькантара;
• флок;
• замша;
• кожа;
• кожзаменитель;
• бархат.

Материалы могут использоваться и другие, их очень много, опять же все зависит от бюджета, имеющихся в наличии средств. Если финансы позволяют, можно сделать перетяжку всего салона, в этом случае дополнительно перетягиваются:

• дверные обшивки;
• панель приборов;
• потолок;
• солнцезащитные козырьки;
• обод рулевого колеса;
• панель у заднего стекла.

Тюнинг рулевого колеса

На модели 2107 устанавливались два типа рулей – старого и нового образца, тип рулевого колеса, устанавливаемого с завода, зависит от года выпуска машины. Новый вид руля более удобный и эстетичный, поэтому автовладельцы более старых автомашин часто выполняют нехитрый тюнинг – меняют руль старого образца на новый.

В автомагазинах для 2107 продают специальные спортивные рули уменьшенного диаметра. Здесь водителям следует помнить о том, что пройти техосмотр автомобиля со спортивным рулем будет невозможно, поэтому родное рулевое колесо выкидывать не следует, оно еще для техосмотра пригодится.

Один простой вид тюнинга – установка на обод руля оплетки, чехлы продаются в автомагазинах в широком ассортименте. Оплетка делает управление автомобиля удобным – руки по рулю не скользят, при этом выглядит чехол эстетично.

Установка электростеклоподъемников

ВАЗ 2107 – одна из немногих моделей авто, на которую штатно электрические стеклоподъемники с завода не устанавливались. Тем не менее, ЭСП для «семерки» производятся различными фирмами, самые известные производители электростеклоподъемников:

• «Форвард»;
• «Гранат»;
• «Катран».

Все ЭСП оснащаются электрическим моторчиком, а вот привод подъема стекла может быть разным:

• речного типа;
• тросиковый;
• рычажной.

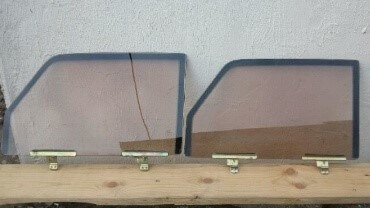

Тонировка стекол

Еще один вид тюнинга ВАЗ 2107 – тонировка стекол. Здесь есть несколько вариантов, и можно выбрать любой по своему усмотрению:

• затонировать стекла специальной пленкой;
• установить тонированные стекла;
• поставить стекла с шелкографией.

Преимущества тонировки стекол пленкой заключается в том, что для этого процесса полностью разбирать двери необязательно. Еще пленку всегда можно в любой момент содрать, если она по какой-нибудь причине не понравится. Очень неплохо на машине смотрится шелкография, но последнее время она уже не так модна, как несколько лет назад.
